Componentes de la unidad principal en anillo de alta calidad para una distribución de energía confiable

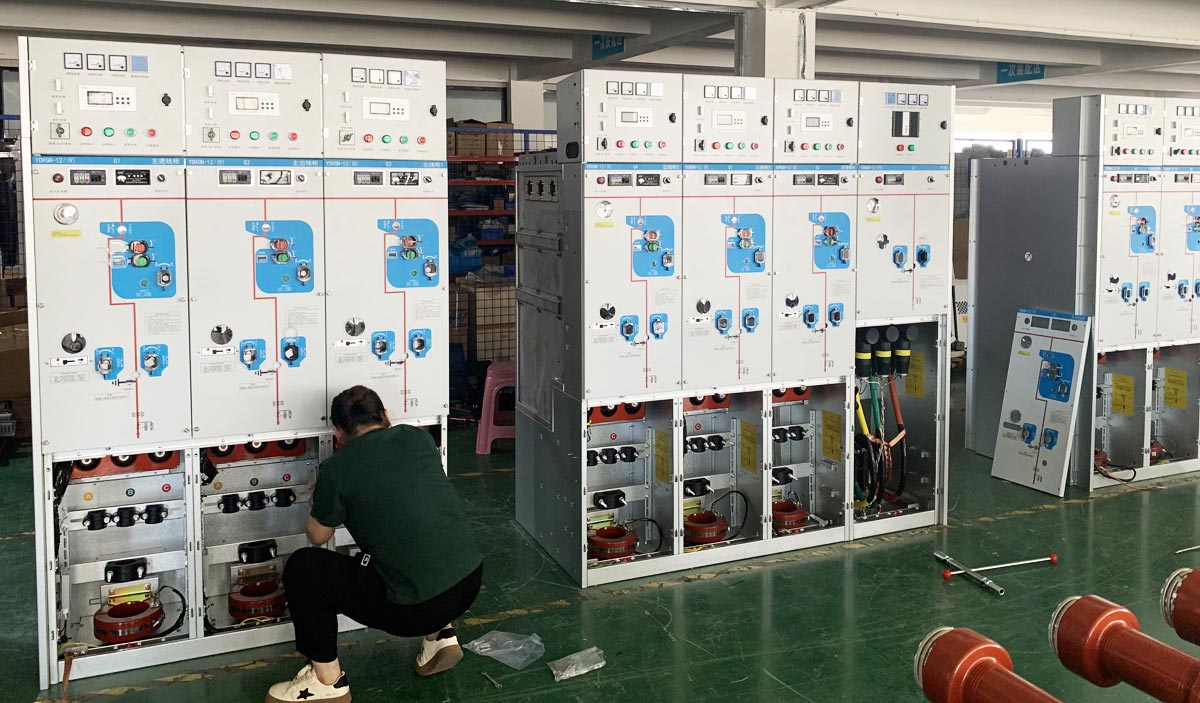

¿Qué son los componentes de la unidad principal de Ring?
Componentes de la unidad principal de anilloson las unidades funcionales esenciales que componen un sistema RMU completo. Su desempeño determina directamente la seguridad, confiabilidad y estabilidad de una red de distribución de energía de media tensión.Una RMU típica está diseñada para voltajes nominales que van desde 3,6 kV a 40,5 kV y corrientes nominales de 630 A a 2500 A. Dependiendo de los diferentes escenarios de aplicación, como redes de distribución, cargas industriales y edificios comerciales, la configuración de los componentes de la unidad principal de anillo puede variar en consecuencia.
- View as

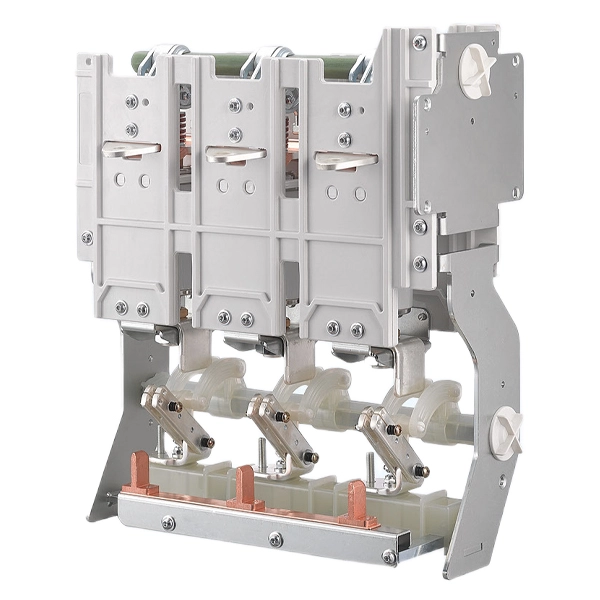

Interruptor de aislamiento medio del disyuntor del vacío del dispositivo de distribución del voltaje 11KV
Cotenele es un fabricante profesional en China de interruptores de aislamiento con disyuntor de vacío para aparamenta de media tensión de 11 kV, y se especializa en componentes centrales de aparamenta de 12 kV a 40,5 kV. Nuestros productos se utilizan ampliamente en subestaciones, energías renovables, distribución de energía industrial y sistemas ferroviarios. Estos dos componentes centrales de la unidad principal del anillo de media tensión son clave para construir una infraestructura eléctrica resistente para plantas industriales y redes inteligentes modernas.

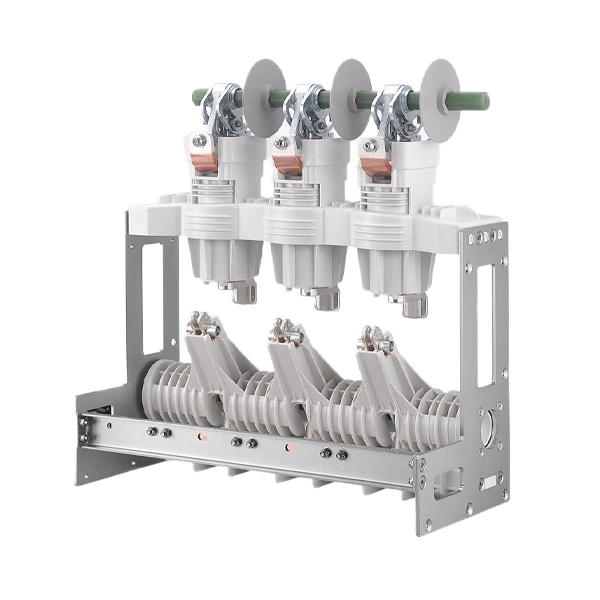

Disyuntor de vacío de media tensión de 11KV con interruptor de aislamiento
El disyuntor en vacío de media tensión de 11 kV con interruptor de aislamiento de Cotenele es una solución confiable y sin mantenimiento para sistemas de distribución de energía de media tensión. Como fabricante profesional de tableros de distribución en China, ofrecemos unidades VCB de alto rendimiento con función de aislamiento integrada, lo que garantiza un funcionamiento seguro, una estructura compacta y una larga vida útil. Ampliamente utilizados en subestaciones, sistemas ferroviarios y redes eléctricas industriales, nuestros productos admiten la personalización OEM/ODM y cumplen con los estándares internacionales.

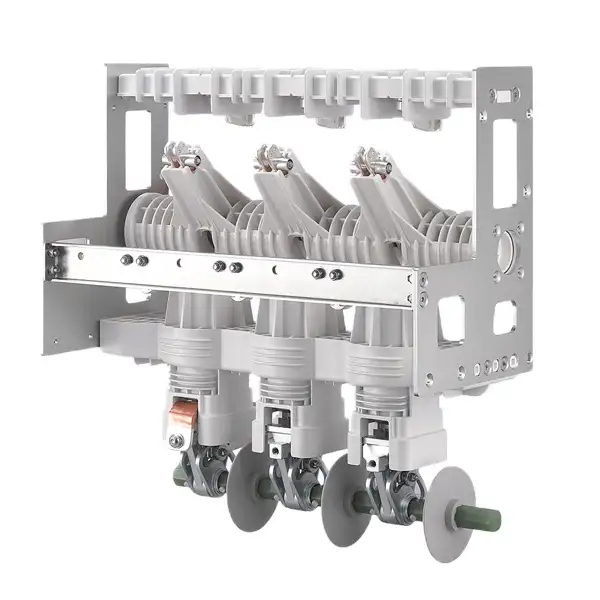

Disyuntor de vacío de 11KV MV con interruptor seccionador
El disyuntor en vacío de MT de 11 kV con interruptor aislador KDSV-12D/630-20-S de Cotenele es una solución directa de fábrica fabricada en China para aparamenta de media tensión. Ideal para proyectos industriales, ferroviarios, metropolitanos y petroquímicos, este dispositivo sin mantenimiento y sin aceite garantiza alta seguridad, larga vida útil y funcionamiento confiable.

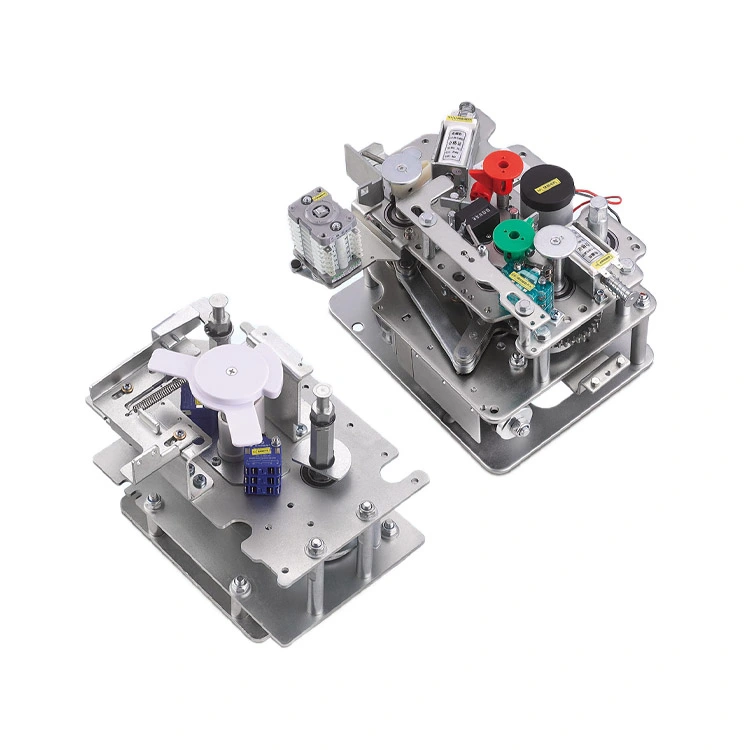

Disyuntor VCB de media tensión de 11KV con mecanismo de aislamiento
El disyuntor VCB de media tensión de 11 KV con mecanismo de aislamiento KDSVM-12/630-20-S es un mecanismo operativo accionado por resorte de alta confiabilidad diseñado para aparamenta respetuosa con el medio ambiente. Ofrece interrupción y cierre precisos y rápidos del circuito, con una vida mecánica superior a 10.000 operaciones. Cumple con GB1984-2014 y GB/T1985-2023, es ideal para subestaciones eléctricas, sistemas industriales, plantas de energía renovable e infraestructura ferroviaria/metro. Cotenele garantiza calidad probada en fábrica, personalización OEM/ODM y entrega rápida para proyectos globales.

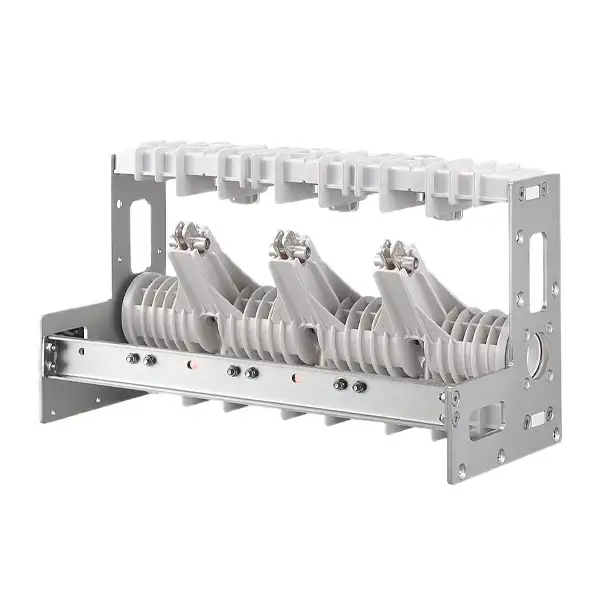

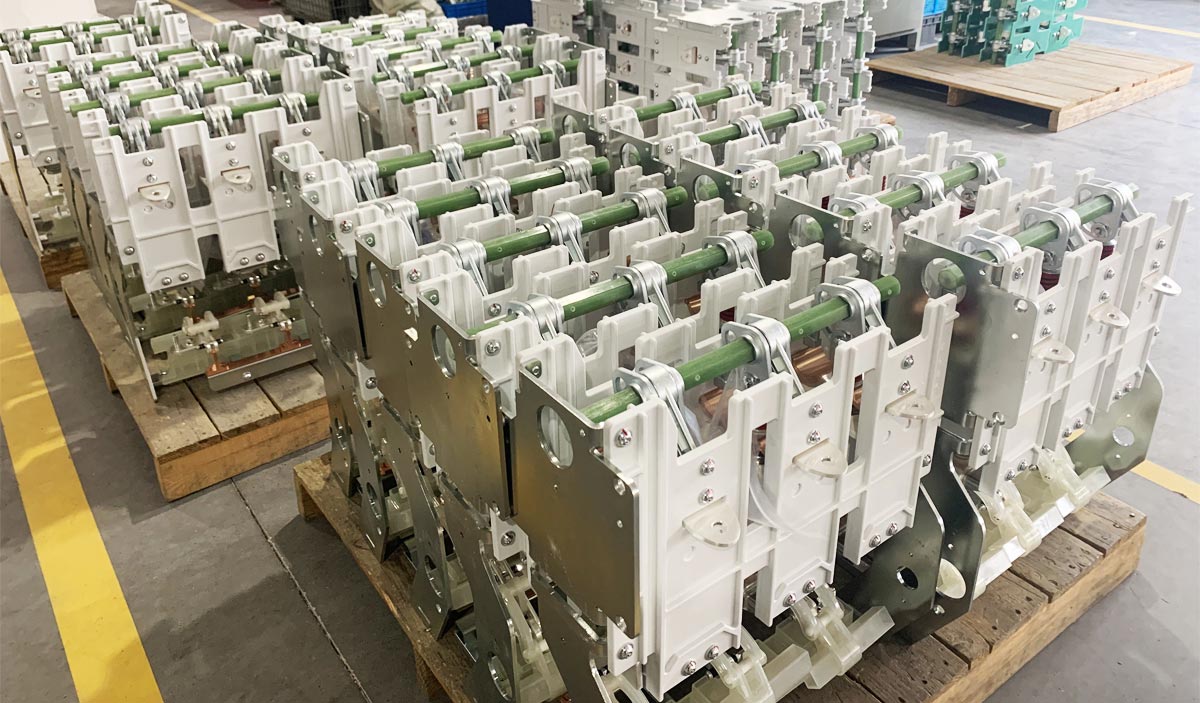

Desconector de interruptor de aislamiento de media tensión de 11 KV
El interruptor-seccionador de media tensión de 11 kV serie KDSG-12D/630-20 está diseñado para un aislamiento seguro y una conmutación de carga confiable en unidades principales en anillo y sistemas de aparamenta aislados en gas. Como fabricante y proveedor de China, Cotenele ofrece interruptores de desconexión compactos, libres de mantenimiento, de larga duración y estables; Puedes elegir nuestros productos con confianza.

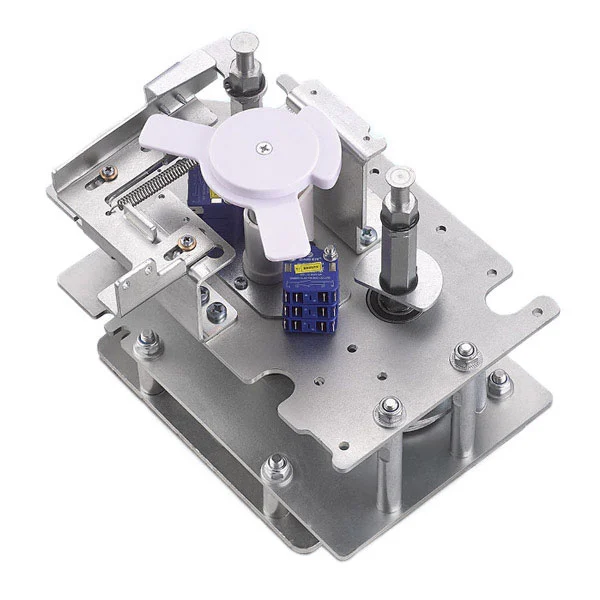

Mecanismo de aislamiento de 11KV para paneles interiores de media tensión
Mecanismo de aislamiento KDSGM-12D/630-20 11KV de Cotenele para paneles interiores de media tensión
es un mecanismo seccionador de tres posiciones accionado por resorte diseñado específicamente para aparamenta GIS respetuosa con el medio ambiente. Con cinco enclavamientos de prevención para operaciones seguras de desconexión y conexión a tierra, garantiza alta confiabilidad, rendimiento sin mantenimiento y seguridad operativa. Somos un fabricante y proveedor confiable que ofrece entrega rápida y servicios de personalización OEM/ODM para proyectos de distribución de energía industrial, comercial y de servicios públicos.
Componentes de la unidad principal de anillo común
Componentes del circuito primario
- Disyuntor de vacío (VCB)
- Interruptor de ruptura de carga (LBS)
- Seccionador (Aislador)
- Interruptor de puesta a tierra
Componentes de protección y medición
- Transformador de corriente (CT)
- Transformador de tensión (VT)
- Fusibles
- Descargador de sobretensiones
Componentes de control e indicación
- Mecanismo operativo
- Sistema de enclavamiento
- Indicador de presencia de voltaje
- Bloques de terminales secundarios
Componentes de aislamiento y soporte.
- Aisladores
- Bujes
- Piezas estructurales de aislamiento sólido o de gas
Dispositivos de conmutación clave en sistemas RMU
Disyuntor de vacío (VCB)
Un disyuntor de vacío utiliza el vacío como medio aislante y extintor de arco. Sus contactos centrales están sellados dentro de un interruptor de vacío. Cuando el contacto móvil se separa del contacto fijo, se genera un arco eléctrico. En un ambiente de vacío, el arco se dispersa rápidamente y se extingue a medida que el vapor metálico se condensa. El arco se extingue naturalmente cuando la corriente es cero y la rigidez dieléctrica se restablece rápidamente.
Aplicación: Los VCB se caracterizan por una alta capacidad de ruptura, capacidad de operación frecuente y bajos requisitos de mantenimiento. Se utilizan ampliamente en sistemas de distribución de 3 a 10 kV para protección y control de líneas y equipos eléctricos. Pueden interrumpir tanto la corriente de carga normal como la corriente de falla de cortocircuito, proporcionando protección contra sobrecarga, cortocircuito y subtensión. Los VCB se pueden instalar en aparamentas tanto extraíbles como fijas.
Aplicación: Los VCB se caracterizan por una alta capacidad de ruptura, capacidad de operación frecuente y bajos requisitos de mantenimiento. Se utilizan ampliamente en sistemas de distribución de 3 a 10 kV para protección y control de líneas y equipos eléctricos. Pueden interrumpir tanto la corriente de carga normal como la corriente de falla de cortocircuito, proporcionando protección contra sobrecarga, cortocircuito y subtensión. Los VCB se pueden instalar en aparamentas tanto extraíbles como fijas.
Interruptor de ruptura de carga (LBS)
Un interruptor de corte de carga es un dispositivo de conmutación ubicado entre un seccionador y un disyuntor. Está equipado con un mecanismo simple de extinción de arco y puede conectar y desconectar la corriente de carga normal y la corriente de sobrecarga, pero no puede interrumpir la corriente de falla de cortocircuito. Tras la desconexión suele formarse una ranura de aislamiento visible.
Aplicación:LBS se utiliza para conmutar circuitos eléctricos en condiciones de carga normales. Dado que no puede interrumpir corrientes de falla, generalmente se usa junto con fusibles de alto voltaje, que brindan protección contra cortocircuitos. Se utiliza ampliamente en sistemas de distribución de 10 kV y menos para el control de transformadores.
Aplicación:LBS se utiliza para conmutar circuitos eléctricos en condiciones de carga normales. Dado que no puede interrumpir corrientes de falla, generalmente se usa junto con fusibles de alto voltaje, que brindan protección contra cortocircuitos. Se utiliza ampliamente en sistemas de distribución de 10 kV y menos para el control de transformadores.

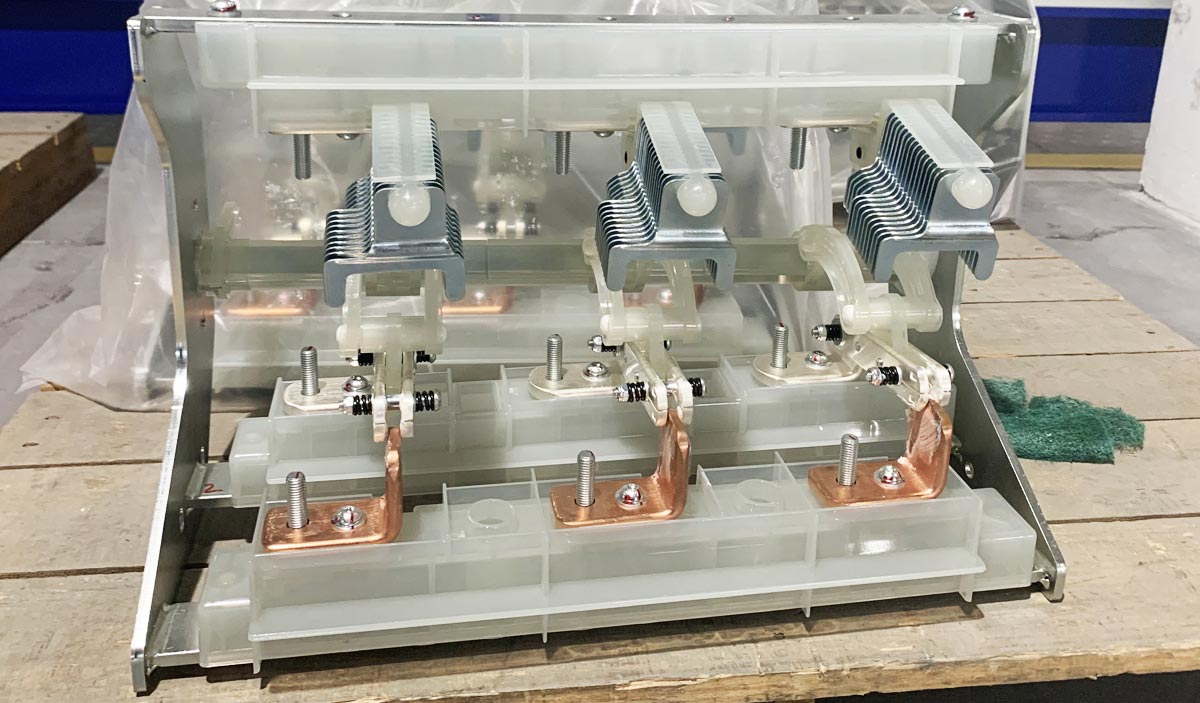

Desconectador
Un seccionador tiene una estructura simple. Su característica principal es un espacio de aislamiento claramente visible después de la apertura, lo que garantiza que el equipo eléctrico esté aislado de forma segura de la fuente de alimentación durante el mantenimiento. No tiene capacidad de extinción de arco y no debe utilizarse en condiciones de carga.
Aplicación: Se utiliza principalmente durante el mantenimiento o la inspección para garantizar un aislamiento confiable entre el equipo y el sistema energizado, proporcionando un punto de separación de seguridad claro y visible.
Aplicación: Se utiliza principalmente durante el mantenimiento o la inspección para garantizar un aislamiento confiable entre el equipo y el sistema energizado, proporcionando un punto de separación de seguridad claro y visible.
Comparación de aparamenta
| Artículo | Disyuntor de vacío | Interruptor de ruptura de carga | Desconectador |
|---|---|---|---|
| Dispositivo de extinción de arco | Interruptor de vacío | Dispositivo simple de extinción de arco | Sin capacidad de extinción de arco |
| Capacidad de hacer/romper | Puede interrumpir corrientes de carga y de cortocircuito. | Puede interrumpir la corriente de carga únicamente | No se puede interrumpir la corriente de carga |
| Propósito principal | Protección y control | Conmutación de carga | Aislamiento |
| Visibilidad de desconexión | Sin desconexión visible | Desconexión generalmente visible | Clara brecha de aislamiento visible |
Mecanismo operativo

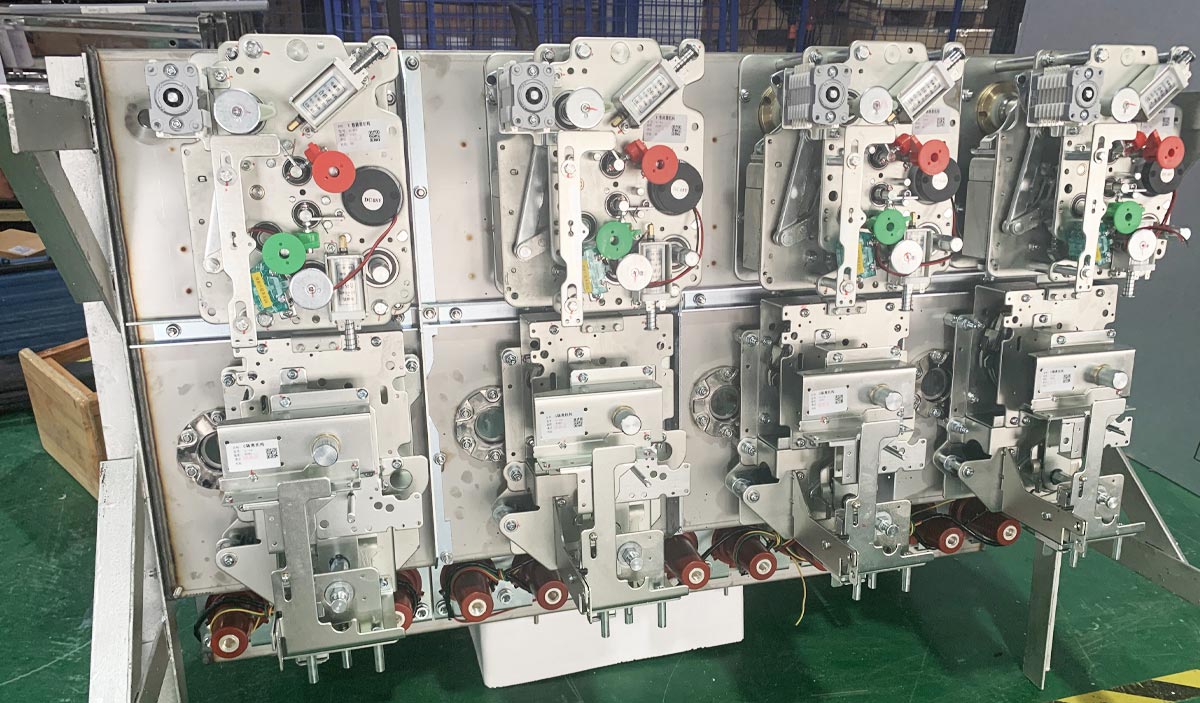

El mecanismo operativo es una unidad de ejecución esencial enComponentes de la unidad principal de anillo, responsable de impulsar las operaciones de apertura y cierre de interruptores principales y seccionadores de tierra. Convierte la energía mecánica, electromagnética o de resorte almacenada en movimiento mecánico preciso para garantizar un rendimiento de conmutación confiable.
Tipos comunes de mecanismos operativos
- Mecanismo accionado por resorte: el tipo más utilizado, que almacena energía en un resorte para un funcionamiento rápido y confiable.
- Mecanismo magnético: estructura simple, alta confiabilidad y bajos requisitos de mantenimiento.
- Mecanismo Manual: Utilizado como respaldo o solución de bajo costo para sistemas de distribución básicos.
Tipos de unidades RMU y mecanismos operativos
| Tipo de RMU | Nombre de la unidad | Componente de conmutación principal | Tipo de mecanismo operativo | Descripción |
|---|---|---|---|---|
| Unidad C | Unidad de interruptor de ruptura de carga | Interruptor de ruptura de carga (LBS) | Mecanismo accionado por resorte | Funcionamiento con un solo resorte; motorización opcional disponible |
| Unidad F | Unidad combinada de fusibles LBS | libras + fusible | Mecanismo de resorte con función de disparo. | Sistema de doble resorte; protección de disparo del percutor del fusible |
| Unidad V | Unidad de disyuntor de vacío | Disyuntor de vacío (VCB) | Actuador magnético/de resorte | Interrumpe la corriente de falla; Funciona con relés de protección. |
| Unidad D | Unidad elevadora de barra colectora | Sin interruptor principal | Ninguno | Se utiliza para la conexión de barras entre secciones. |
Aparamenta extraíble frente a RMU
| Artículo | Dispositivo de distribución extraíble (KYN28) | Unidad principal de anillo (RMU) |
|---|---|---|
| Componente de conmutación principal | Disyuntor de vacío extraíble | Interruptor de ruptura de carga + Fusibles o VCB fijo |
| Función de seccionador | Sustituido por camión extraíble | Interruptor integrado de 3 posiciones |
| Fusibles | Menos común | Común para protección de transformadores. |
| Estructura | Diseño extraíble | Diseño compacto fijo |
| Función de protección | Sistemas de protección avanzados | Protección más sencilla basada en fusibles |
| Tamaño | Más grande | Compacto |
