Disyuntor de vacío de media tensión de 11KV con interruptor de aislamiento

El disyuntor en vacío de media tensión de 11 kV con interruptor de aislamiento es un dispositivo crítico en los sistemas de distribución de energía de media tensión. Combina la capacidad superior de interrupción de corriente del disyuntor de vacío con la función de aislamiento eléctrico confiable del seccionador dentro de una sola unidad. El disyuntor de vacío interrumpe de forma segura tanto la carga normal como las corrientes de falla utilizando su interruptor de vacío, lo que lo hace particularmente adecuado para operaciones frecuentes con un mantenimiento mínimo. El seccionador proporciona un espacio de aire visible después de que se abre el interruptor, lo que garantiza una seguridad absoluta durante el mantenimiento.

Modelo y significados

La definición de un disyuntor de vacío

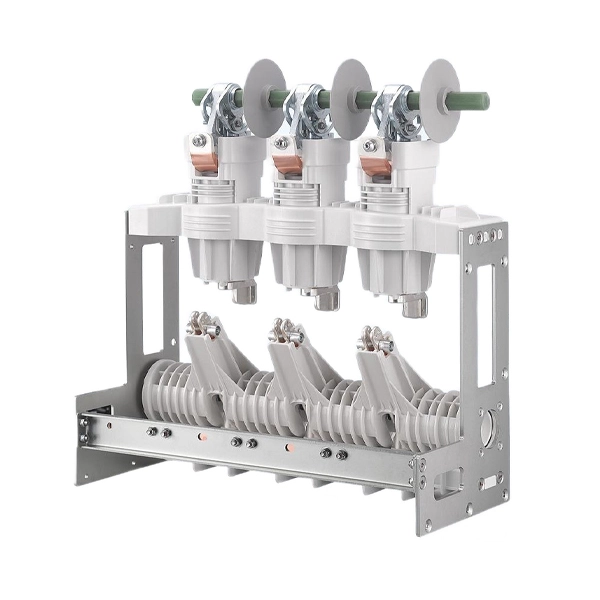

Un disyuntor en vacío de media tensión de 11 kV con interruptor de aislamiento es una combinación de equipos eléctricos. Esta unidad consta principalmente de dos partes principales:

Unidad de disyuntor de vacío

El VCB es responsable de interrumpir de forma segura las corrientes de carga normales y las corrientes de falla de cortocircuito. Utiliza una tecnología de extinción de arco basada en vacío para garantizar la interrupción segura de la corriente.

Interruptor de desconexión

El seccionador está vinculado mecánicamente o integrado con el VCB. Proporciona un espacio de aire físicamente visible cuando está en la posición abierta, lo que garantiza un aislamiento seguro de los equipos posteriores de la fuente de alimentación durante el mantenimiento.

Esta rotura visible garantiza que el equipo esté aislado y conectado a tierra, lo que hace que su funcionamiento sea seguro para los trabajadores.

Es importante tener en cuenta que, si bien el VCB puede funcionar bajo carga, el seccionador es un dispositivo sin carga. Solo debe operarse después de que el VCB ya haya abierto el circuito para garantizar la seguridad.

Principio de funcionamiento

La operación implica la función coordinada de dos mecanismos distintos:

Disyunción (función VCB):Cuando se activa el mecanismo operativo (de resorte o electromagnético) para abrir, los contactos móviles dentro de la cámara de interrupción de vacío se separan. Se inicia un arco eléctrico en el vapor metálico liberado de las superficies de contacto. Los contactos de forma especial (que a menudo emplean un diseño de campo magnético longitudinal) controlan este arco, lo que hace que gire rápidamente. El vapor metálico se condensa en los escudos circundantes y el arco se extingue en la corriente natural cero del ciclo de CA. El medio de vacío recupera rápidamente su alta rigidez dieléctrica, interrumpiendo la corriente.

Función de seccionador:Después de abrir el circuito eléctrico mediante el disyuntor de vacío, se puede activar el mecanismo de aislamiento (manualmente o motorizado). El disyuntor de vacío acciona físicamente los contactos aislantes que, separados de los interruptores de vacío del VCB, se abrirán y crearán un espacio de aire claro y visible en el circuito de corriente principal. Después de completar el procedimiento de conexión a tierra apropiado, los trabajadores pueden operar de manera segura dentro del área de aislamiento confiando en el punto de aislamiento confiable formado por la brecha.

La estructura del disyuntor de vacío

La estructura del disyuntor de vacío de media tensión de 11 KV con interruptor de aislamiento incluye las siguientes características:

Unidad de interrupción de vacío (componentes principales):Esta es la función más importante. Cada fase incluye un interruptor de vacío sellado. Sus componentes principales son: la carcasa de aislamiento hermético (envoltura de cerámica/vidrio), el sistema conductor (contactos y conductores fijos/móviles, a menudo con diseño de campo magnético axial para una alta capacidad de ruptura) y el sistema de blindaje (escudos metálicos para proteger el aislamiento y controlar los campos eléctricos).

Mecanismo operativo:Un mecanismo único y común (como uno accionado por resorte o electromagnético) generalmente proporciona la energía tanto para las acciones rápidas de cierre/desconexión del VCB como para el funcionamiento secuencial del seccionador. Los enclavamientos garantizan la secuencia correcta y una seguridad confiable: el interruptor de aislamiento solo puede funcionar cuando el VCB está abierto.

Conjunto del seccionador:Consiste en un conjunto de contactos de aislamiento (tipo interruptor de cuchilla o tipos modernos de movimiento lineal) para cada fase, montados en serie con los interruptores VCB. Están vinculados mecánicamente al mecanismo operativo principal o tienen un accionamiento manual/motor dedicado con lógica de secuencia estricta.

Estructura de soporte y aislamiento:El conjunto está montado sobre un marco resistente. Las varillas aislantes, los pilares o los aisladores epoxi proporcionan el soporte dieléctrico y mecánico necesario entre las partes vivas, el marco conectado a tierra y entre las fases.

Aplicaciones

El disyuntor de vacío de voltaje medio Cotenele 11KV con interruptor de aislamiento se usa ampliamente en:

Subestaciones urbanas e industriales

Sistemas de energía de tracción ferroviaria y metro.

Plantas petroquímicas y energéticas.

Sistemas de distribución de energía renovable.

Red inteligente e infraestructura municipal

Instalaciones siderúrgicas, mineras e industriales pesadas.

Disyuntor VS interruptor de aislamiento

Las funciones de un disyuntor de vacío y un aislador son distintas. Aquí hay una comparación:

Función principal:

1. Disyuntor: Dispositivo de conmutación de protección. Está diseñado para generar, transportar y cortar corrientes de forma automática o manual tanto en condiciones de carga normales como en condiciones anormales (como cortocircuitos). Su mejor función es interrumpir la corriente, apagando el arco de forma segura.

2. Desconector (Aislador): Un dispositivo de aislamiento de seguridad. Su única función es proporcionar una interrupción visible en el circuito, garantizando un espacio de aislamiento confiable para mayor seguridad durante el mantenimiento. No tiene la capacidad diseñada para crear o interrumpir ninguna corriente significativa.

Operación bajo corriente:

1. Disyuntor: Debe funcionar para interrumpir la corriente. Sus contactos se abren bajo carga y está diseñado específicamente para extinguir el arco resultante dentro de su cámara de vacío sellada.

2. Seccionador: Nunca debe operarse cuando fluye corriente (excepto corrientes capacitivas insignificantes en algunos diseños). Operar bajo carga causaría un arco peligroso e incontrolado al aire libre.

Núcleos de diseño:

1. Disyuntor: La ingeniería se centra principalmente en los materiales de contacto, por ejemplo, aleaciones de cobre y cromo, la presión de contacto (que debe garantizar una baja resistencia y soportar fuerzas electrodinámicas, el recorrido/velocidad del contacto, que es la velocidad óptima de apertura/cierre para controlar el tiempo de formación de arco y evitar el rebote, y lograr una alta recuperación dieléctrica en el vacío.

2. Interruptor de aislamiento: La ingeniería se centra principalmente en la rigidez mecánica, la claridad de la posición abierta/cerrada, por ejemplo, espacios visibles, distancias de fuga/espacio libre para el aislamiento del aire, y la interfaz de contacto de aislamiento cuando está cerrada bajo corriente de estado estable es robusta.

Secuencia:

En el aparato combinado, el disyuntor de vacío (VCB) siempre debe operar primero para desconectar el circuito eléctrico. Sólo después de confirmar que se ha interrumpido el flujo de corriente se puede operar el Seccionador de manera segura para crear la brecha de aislamiento físico. Esta secuencia se aplica mediante enclavamientos mecánicos o eléctricos.

Parámetros técnicos

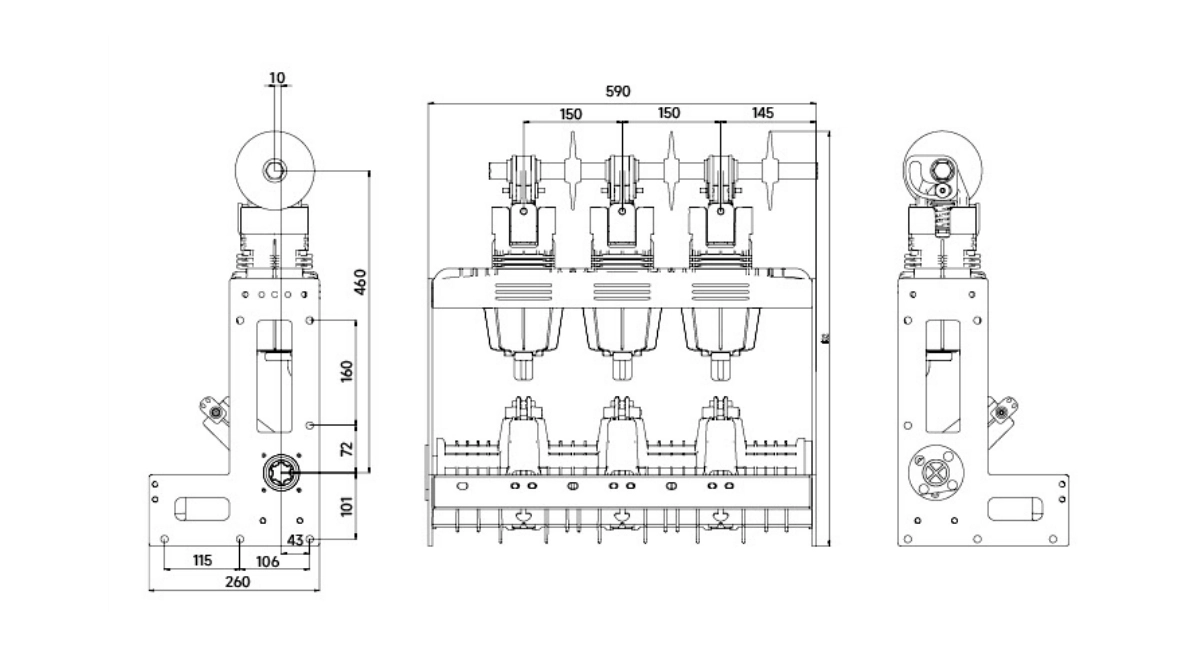

Apariencia y dimensión

Seguro de calidad

Prueba de tipo y prueba de rutina antes de la entrega.

Pruebas de resistencia y aislamiento de alta tensión.

Pruebas mecánicas y de ciclo de vida.

Inspección opcional de terceros

Certificado por:

Sistema de gestión de calidad ISO9001

Sistema de gestión ambiental ISO14001

ISO45001 Salud y Seguridad Ocupacional

Preguntas frecuentes

1. ¿Cuál es la diferencia entre un disyuntor de vacío y un aislador?

Un disyuntor de vacío interrumpe la corriente bajo carga, mientras que un aislador proporciona un punto de desconexión visible y solo debe funcionar cuando no fluye corriente.

2. ¿Por qué utilizar un disyuntor en vacío de media tensión de 11 KV con interruptor de aislamiento?

Porque ofrece alta confiabilidad, rápida extinción del arco, bajo mantenimiento y larga vida útil en comparación con los disyuntores de aceite o SF6.

3. ¿Puede el interruptor de aislamiento interrumpir la corriente?

No. El aislador es estrictamente un dispositivo de descarga y solo debe operarse después de que se haya abierto el disyuntor.

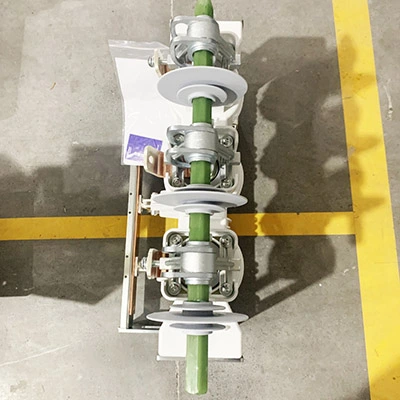

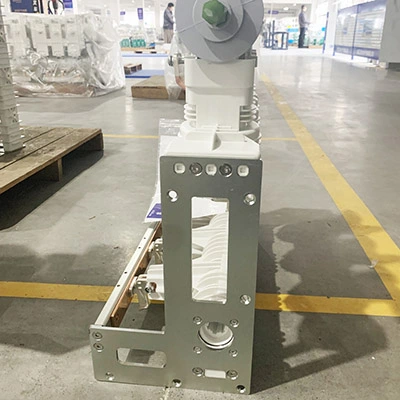

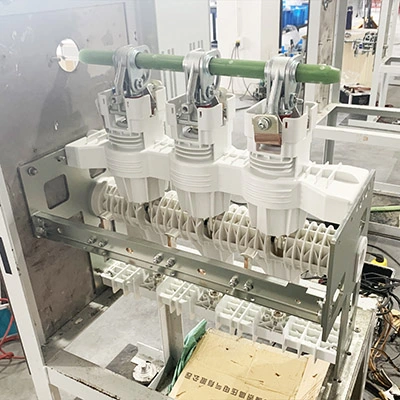

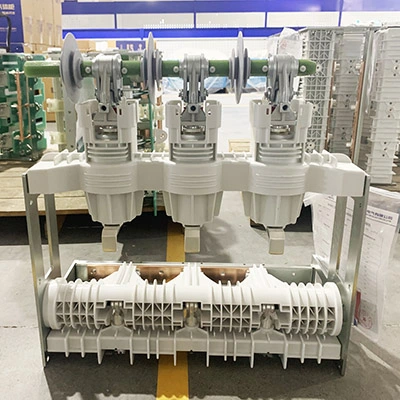

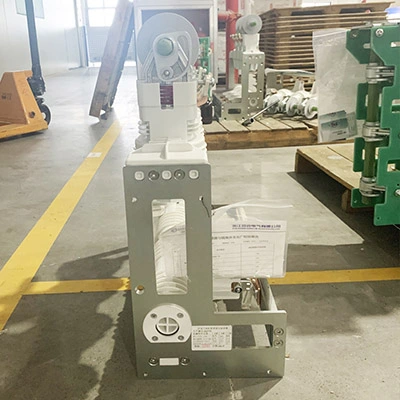

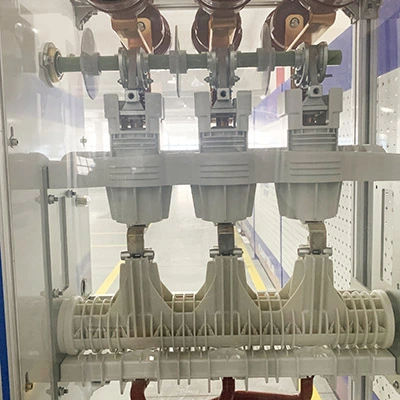

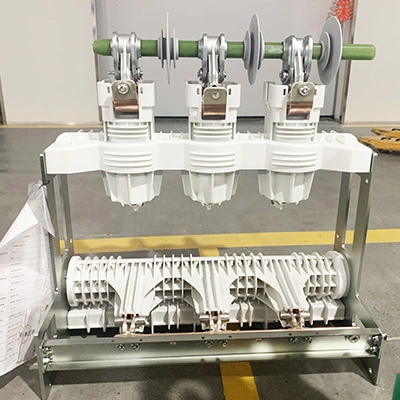

Mostrar productos

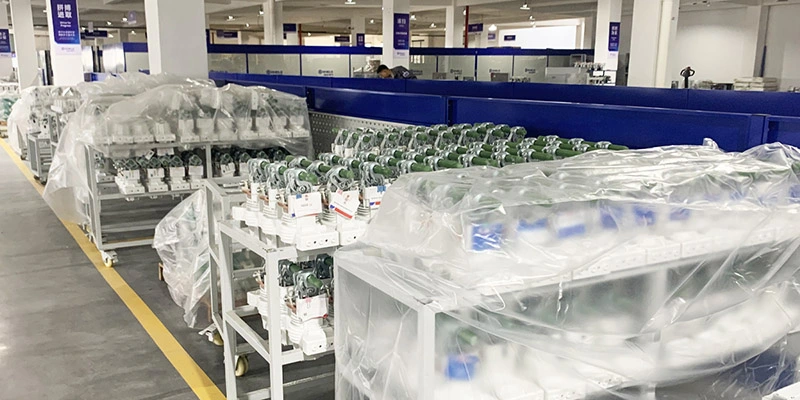

Nuestro Taller
