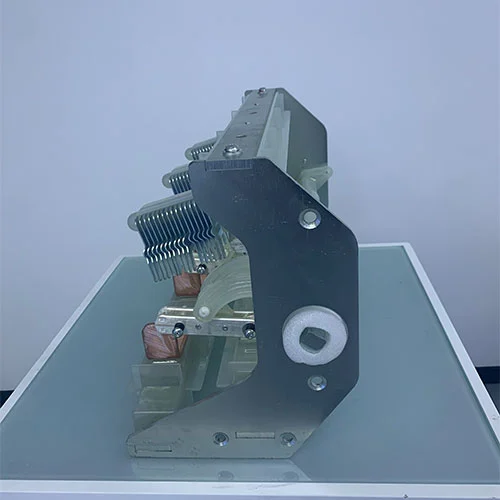

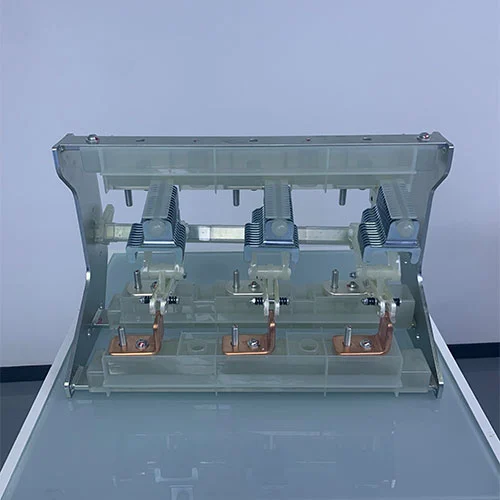

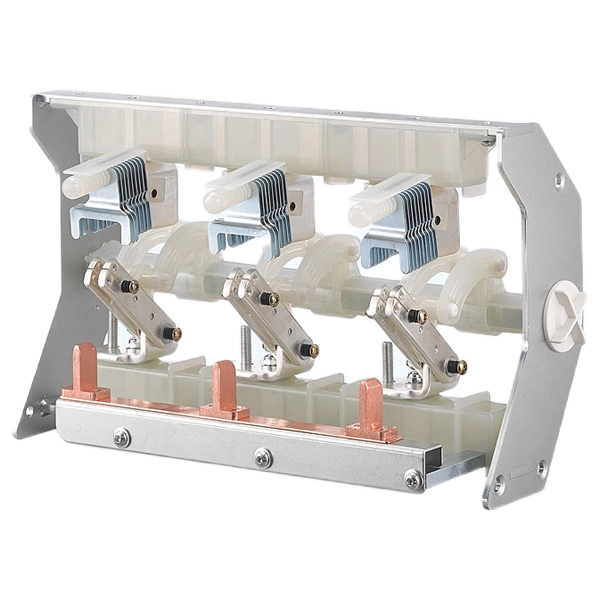

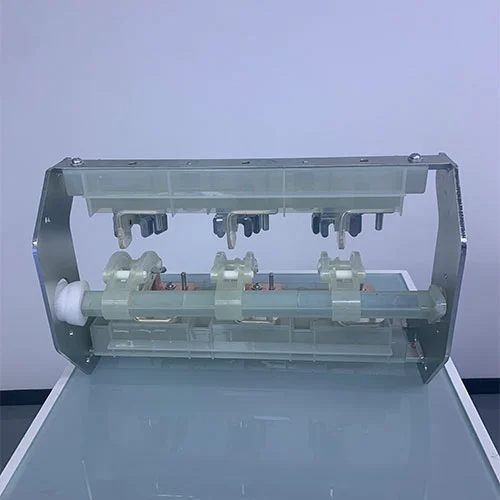

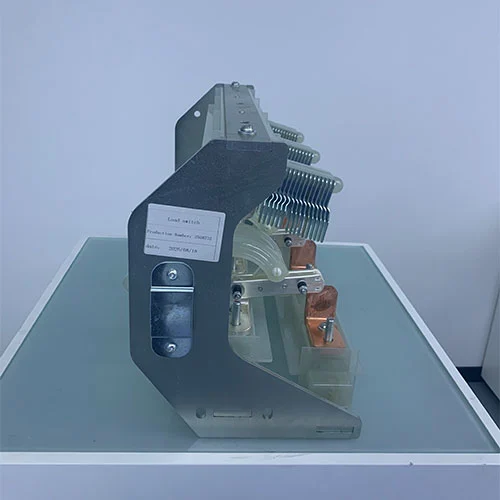

Interruptor de ruptura de carga de 11KV para unidad principal de anillo de media tensión
El interruptor seccionador de carga de 11 KV serie KDK-12D/800-20 para unidad principal de anillo de media tensión son productos importantes de la empresa Cotenele. Estos interruptores seccionadores de carga cumplen con los requisitos de las normas y especificaciones pertinentes, como GB3804-2017 "Interruptores de carga de CA de alto voltaje de 3,6 kV ~ 40,5 kV", GB16926-2009 "Interruptores de carga de alto voltaje de CA - Aparato combinado de un fusible" y GB/T1985-2023 "Interruptores de aislamiento de CA de alto voltaje e interruptores de puesta a tierra". La corriente soportada a corto plazo del circuito principal debe ser de 20 kA (4 s) y 25 kA (3 s), y la vida mecánica del interruptor de carga debe ser 5000 veces mayor. La corriente soportada a corto plazo del interruptor de puesta a tierra alcanza los 20 kA (4 s) y la vida mecánica es 3000 veces mayor.
El interruptor-seccionador de carga de 11 kV para unidad principal de anillo de media tensión es un componente central diseñado para el control seguro del flujo de energía eléctrica. Ubicado entre el seccionador y el disyuntor, es ideal para redes en anillo de corte de carga tipo C y se puede usar con fusibles de media tensión en redes en anillo tipo F para garantizar una protección y operación confiables.
Este interruptor admite sistemas de 6 kV a 40,5 kV y es adecuado para redes de distribución industriales, municipales, de energía renovable y comerciales.
Modelo y significados
| kd | K | 12 | D | 800 | 20 |
| Compañía código |
interruptor de carga | Clasificado Voltaje |
Tipo de puesta a tierra | Clasificado actual |
Corriente nominal soportada de corta duración |
Aplicaciones de productos
El interruptor-seccionador de carga de 11 KV para unidad principal de anillo de media tensión es el componente principal de las unidades principales de anillo. Estas unidades, como HXGN15-12 y HXGN15-40.5, se implementan ampliamente en sistemas de distribución de energía secundarios. Las principales aplicaciones de la unidad principal de anillo incluyen:
Protección del transformador:Conmutación y protección de transformadores de distribución (normalmente hasta 1250/1600 kVA) de forma compacta y económica.
Conmutación de bucle de cable:Cree y administre una conexión de red circular que aísle segmentos de cable para mantenimiento sin interrumpir el suministro de energía a todo el bucle.
Centros de Energía Industrial y Comercial:Sirve como principal punto de conmutación y protección para entradas de energía en fábricas, complejos de apartamentos y edificios comerciales.
Características del producto
Los interruptores-seccionadores en carga se definen por un conjunto de características funcionales y de diseño distintas:
Manejo de carga actual
Posee un sistema de extinción de arco dedicado (que puede ser de aire, gas, vacío o SF6) que permite el cierre y apertura seguros de corrientes de carga normales y corrientes de sobrecarga especificadas.
Falta de capacidad de interrupción de cortocircuitos
Diseñado inherentemente para no interrumpir corrientes de falla de cortocircuito. Esta función crítica se logra mediante un fusible asociado.
Aislamiento de rotura visible
La construcción del interruptor seccionador de carga tiene un espacio de aislamiento visible e inequívoco cuando está en la posición abierta, lo que puede garantizar la seguridad del personal de mantenimiento que trabaja en el circuito aguas abajo.
Diversos medios de extinción de arco
Para satisfacer los diferentes requisitos ambientales y necesidades de rendimiento, el interruptor seccionador de carga puede proporcionar varias tecnologías, como aire o soplador que utiliza aire comprimido para extinguir el arco y tipo vacío que emplea un interruptor de vacío para una extinción superior del arco en una cámara sellada.
Tipo de gas SF6
Utiliza gas hexafluoruro de azufre para obtener excelentes propiedades de aislamiento y extinción de arco.
Diseño compacto e integrado:Su estructura permite ocupar poco espacio, especialmente cuando se combina con fusibles en una única unidad funcional dentro de un gabinete RMU.
Ventajas del producto
En las unidades principales en anillo (RMS) de media tensión, los interruptores de carga se utilizan normalmente en combinación con fusibles. En esta aplicación típica, el interruptor-seccionador con carga de 11 kV para unidad principal de anillo de media tensión ofrece ventajas significativas sobre el uso de disyuntores:
Eficiencia económica significativa
La combinación "interruptor de carga + fusible" es una solución altamente rentable para la protección de transformadores de distribución estándar, sus costos de fabricación e instalación son significativamente más bajos que los de una RMU basada en disyuntor y pueden proporcionar ahorros sustanciales en los presupuestos de los proyectos sin comprometer la funcionalidad básica.
Características de protección superiores
La velocidad de intervención es crítica para prevenir el caso de una falla interna del transformador, como la ruptura del tanque. Un fusible de media tensión puede solucionar una falla en los primeros 10 milisegundos, lo que suele ser más rápido que el tiempo de funcionamiento de un disyuntor (normalmente alrededor de 60 ms). Esta velocidad de respuesta mejoró la protección del transformador. Además, esta combinación de interruptor-seccionador de carga y fusible simplifica la coordinación en redes en anillo, y la coordinación desde los disyuntores puede ser un desafío de lograr.
Parámetros técnicos
| SN | Contenido | Unidad | Técnico Porámetro |
| 1 | Frecuencia nominal | HZ | 50 |
| 2 | Corriente nominal | A | 800 |
| 3 | Clasificado a corto plazo con y actual | KA | 20/25 |
| 4 | Duración nominal del cortocircuito | S | 4 |
| 5 | Corriente nominal de cierre de cortocircuito | KA | 50 |

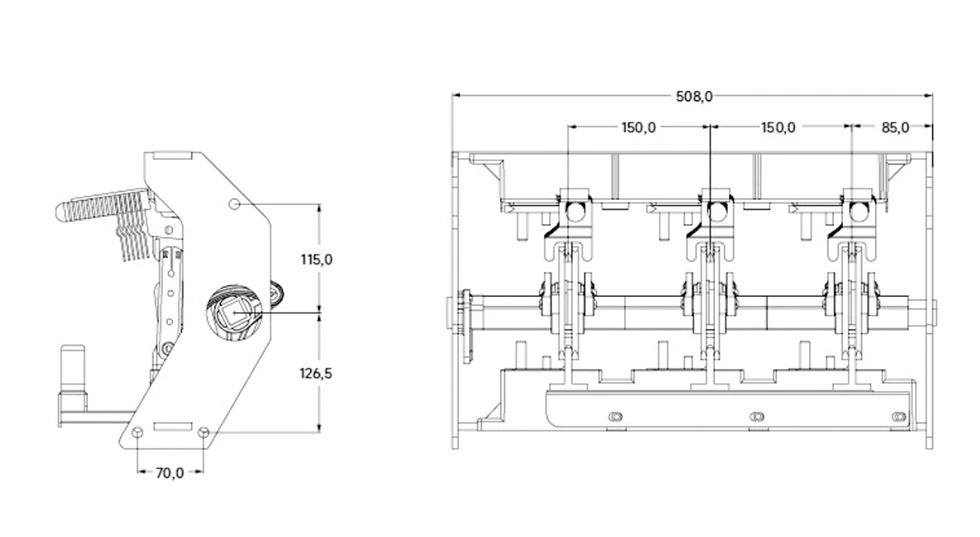

Apariencia y dimensión
Preguntas frecuentes
P1: ¿Qué es un interruptor-seccionador de carga de 11 kV para unidad principal de anillo de media tensión?
R: El interruptor-seccionador de carga de 11 kV para unidad principal de anillo de media tensión es un dispositivo de conmutación central en un sistema de distribución de energía de media tensión. Se utiliza para conectar o desconectar cargas actuales de forma segura y normalmente se instala dentro de una unidad principal de anillo (RMU). Ubicado entre un seccionador simple y un disyuntor complejo, puede soportar cargas normales y corrientes de sobrecarga, pero no puede interrumpir directamente las corrientes de falla de cortocircuito. La protección contra cortocircuitos suele lograrse mediante fusibles o disyuntores.
P2: ¿Cuál es su tiempo de entrega habitual?
R: Esto depende de la cantidad específica de su pedido, generalmente dentro de los 15 días hábiles. Si las necesidades de su pedido son urgentes, podemos discutirlo.
P3: ¿Qué método de pago está dispuesto a aceptar?
R: Nuestro método de pago habitual es un pago inicial del 30 % y el 70 % restante se paga en su totalidad antes del envío. Generalmente cotizamos según el método EXW. Si tienes otros requisitos también podemos comunicarnos.
P4: ¿Pueden garantizar que los productos no se dañarán durante el transporte marítimo de larga distancia?
R: En general, utilizaremos embalaje profesional para garantizar la "resistencia a los golpes" y un seguro de transporte para proporcionar una "red de seguridad".
Acerca del embalaje: Todas nuestras cargas se embalarán en "embalaje estándar de exportación apto para el mar", estos métodos de embalaje, como el uso de espuma espesa/columna de burbujas dentro de la caja del paquete, el uso de cajas corrugadas/estantes de madera/palets de alta calidad para exportación fuera del paquete. Estos métodos de embalaje se han sometido a pruebas a largo plazo y a una verificación práctica del transporte, y pueden hacer frente eficazmente a los golpes normales, la presión de apilamiento y los ambientes húmedos durante el transporte marítimo.
Respecto al seguro: Aunque nuestro embalaje puede minimizar el riesgo de daños en la mayor medida posible, debido a la larga cadena de transporte internacional, existen algunos factores imprevisibles (como condiciones climáticas extremas, manipulación brusca, etc.). Para brindar una protección del 100% a sus mercancías, le recomendamos encarecidamente que compre un seguro de transporte de carga o podemos actuar en su nombre. Una vez que se producen los daños causados por el transporte, se puede reclamar una indemnización a la compañía de seguros basándose en los documentos del seguro, que es actualmente la práctica más común en el comercio internacional.

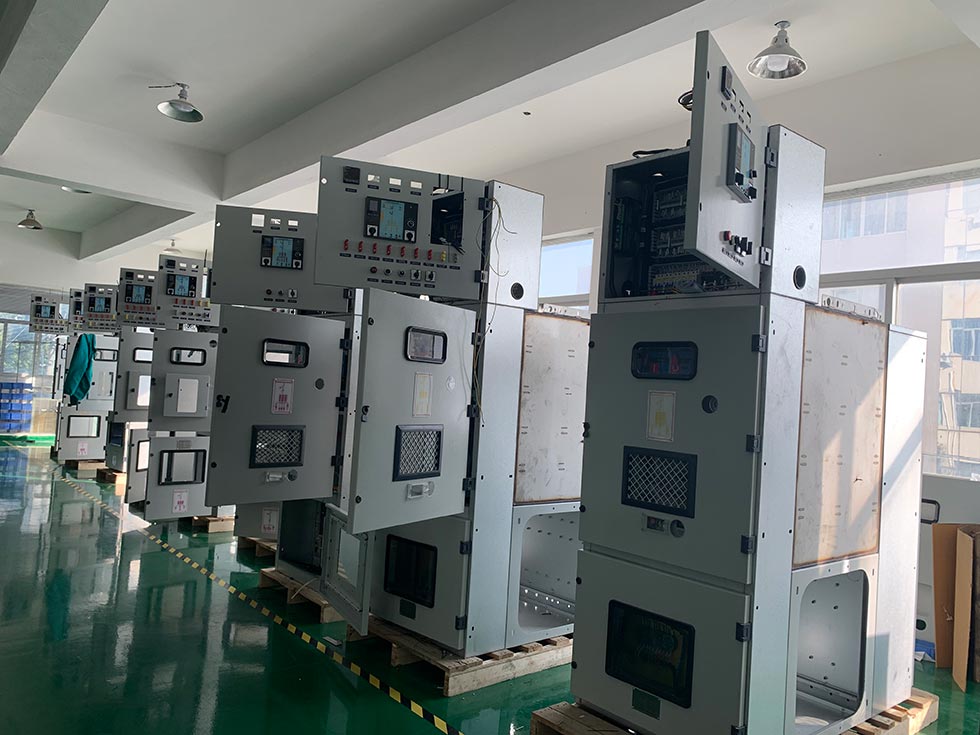

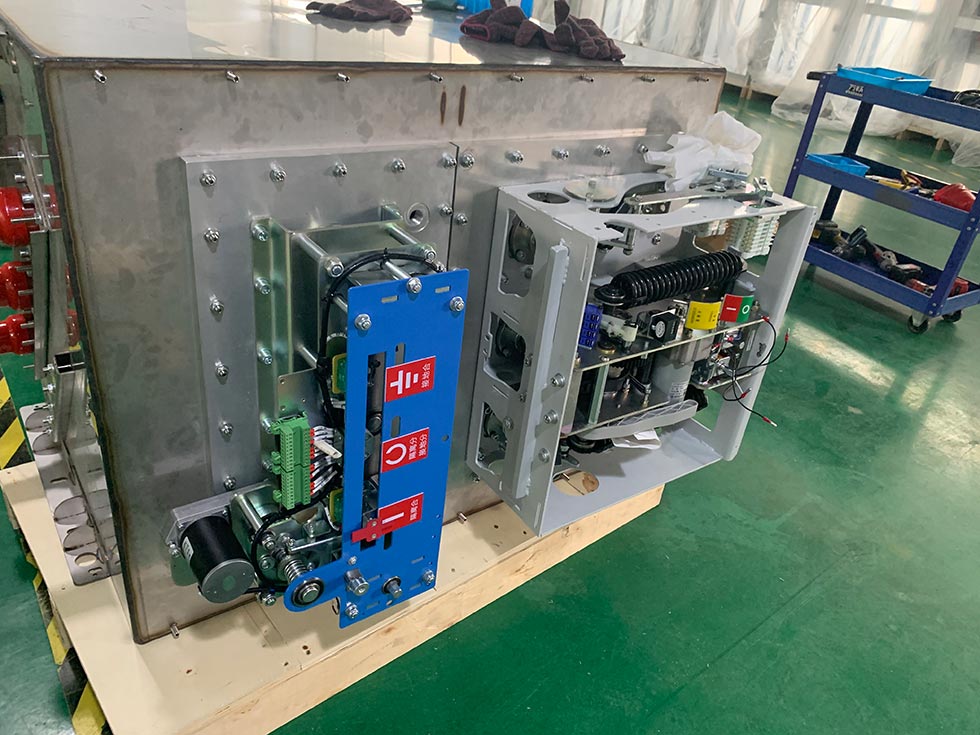

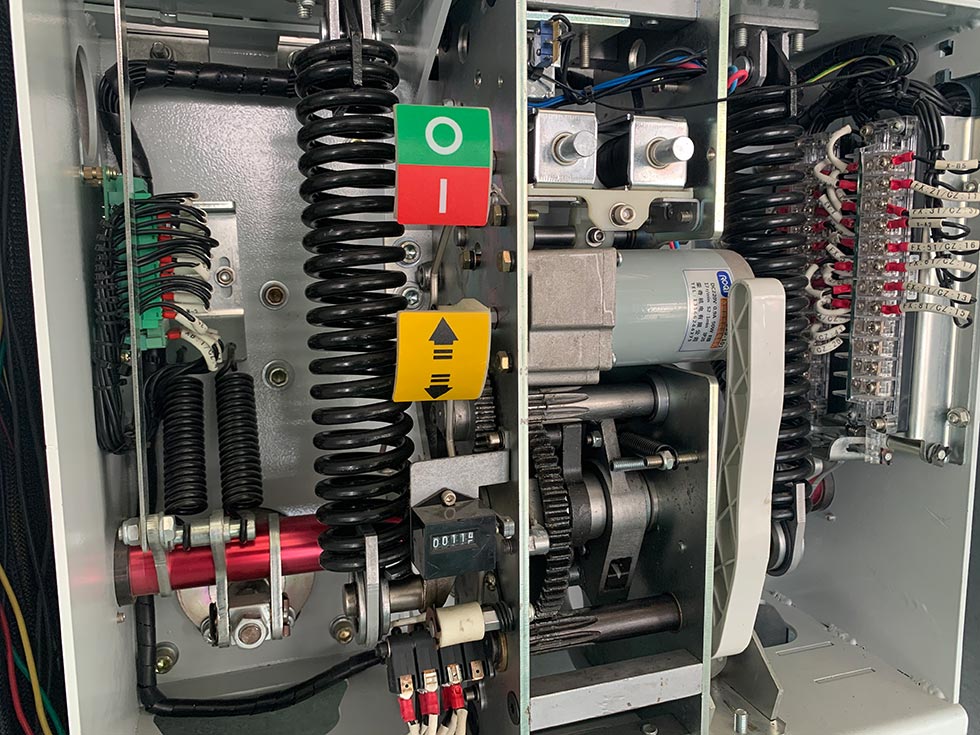

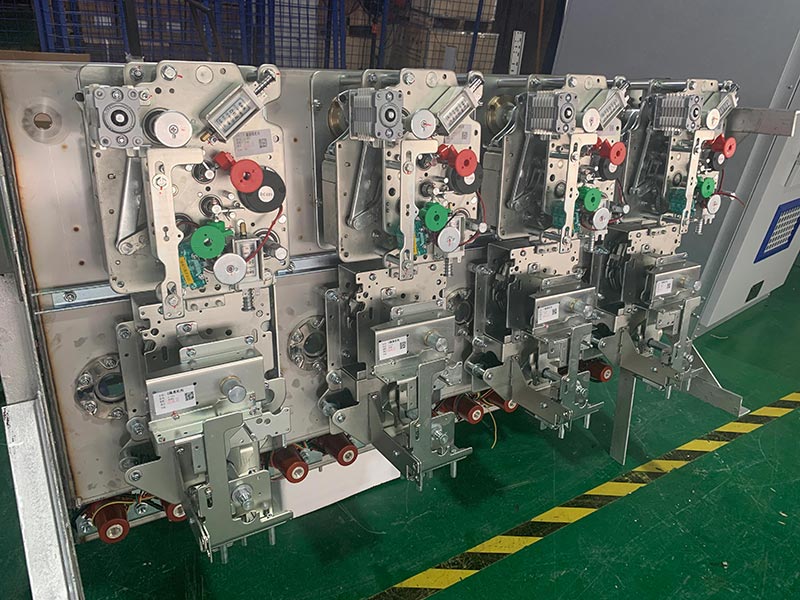

Nuestro Taller
Nuestro compromiso de servicio postventa
1. Soporte técnico y capacitación gratuita
Proporcionamos guía remota por vídeo en línea y capacitación gratuita para su personal técnico. Todo el mantenimiento es gratuito durante el primer año de funcionamiento. Después de un año, los servicios de mantenimiento pagos siguen estando disponibles.
2. Respuesta Rápida
Sus solicitudes son importantes para nosotros. Responderemos por correo electrónico o por teléfono dentro de una hora para garantizar que sus necesidades se atiendan con prontitud.
3. Consulta de por vida
Ofrecemos servicios de consulta continua durante toda la vida útil de su equipo. Nuestro equipo está siempre listo para responder cualquier pregunta que pueda tener.
