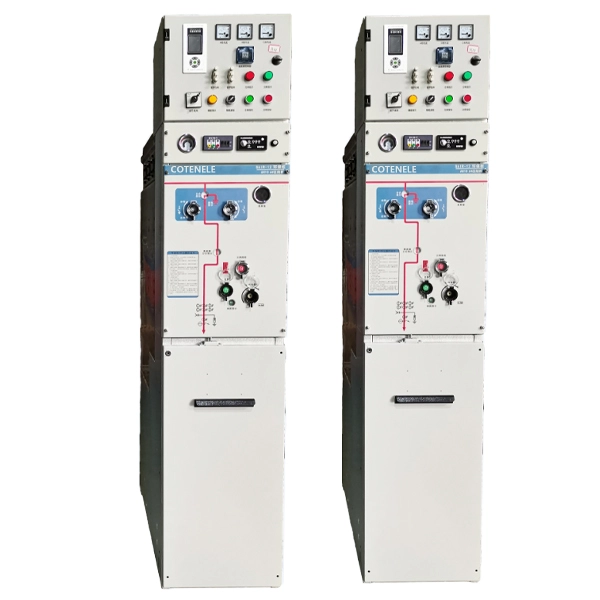

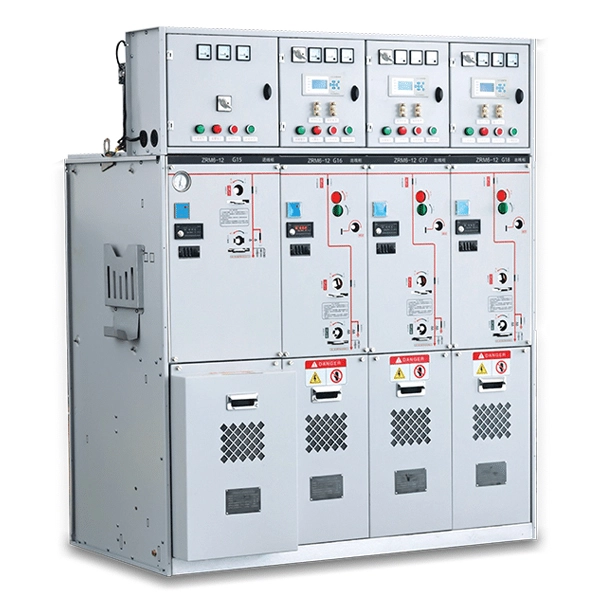

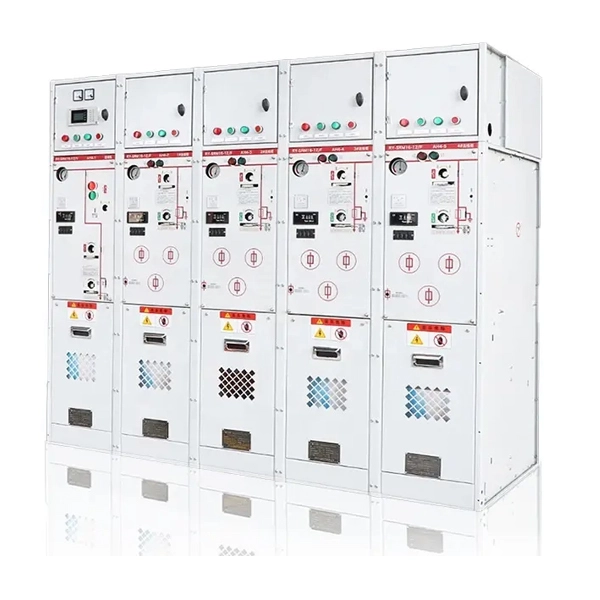

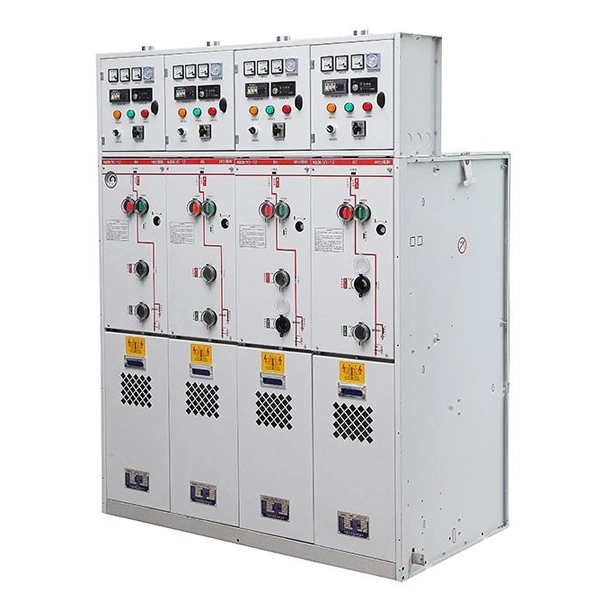

Aparamenta de distribución aislada en gas de media tensión de 11 kV
Cotenele es uno de los principales fabricantes de equipos de distribución de energía en China, nuestros productos incluyen tableros de baja y media tensión, unidades principales de anillo y sus componentes centrales internos. El tablero de distribución con aislamiento de gas de media tensión de 11 kV tiene una estructura compacta, es resistente y duradero, y tiene un rendimiento seguro y estable. Ampliamente utilizado en distribución de energía urbana, edificios comerciales, plantas de energía eólica y solar y sitios industriales con espacio limitado.
La aparamenta aislada en gas es uno de los productos clave de Cotenele. El tablero de distribución aislado en gas de media tensión de 11 KV es una solución de distribución de energía de media tensión compacta y con gabinete metálico en la que todos los componentes activos, incluidos disyuntores, seccionadores y barras colectoras, están sellados dentro de un tanque de acero inoxidable hermético lleno de gas aislante. Este diseño completamente sellado ofrece una protección superior contra factores ambientales como la humedad, la niebla salina, el polvo y los animales pequeños, lo que garantiza que C-GIS funcione de manera confiable incluso en condiciones difíciles.
C-GIS se utiliza ampliamente en redes de distribución de energía urbana, edificios de gran altura, subestaciones subterráneas, parques eólicos, plantas solares e instalaciones industriales donde el espacio es limitado y la confiabilidad es crucial. Su combinación de compacidad, robustez y bajo costo de ciclo de vida lo convierte en la opción preferida para sistemas de distribución de media tensión.
Los productos C-GIS de Cotenele cumplen con los siguientes estándares nacionales e internacionales clave:
GB/T 11022
ES 3906
CEI 62271-200
CEI 62271-100
Los parámetros técnicos de la aparamenta aislada en gas.
| Categoría de parámetro | Nombre del parámetro | Valor | Observaciones |
| Electricidad Básica | Tensión nominal | 12 kilovoltios | |
| Frecuencia nominal | 50/60Hz | Opcional | |
| Corriente nominal | 630～3150A | Hasta 4000A para diseños especiales | |
| Nivel de aislamiento | Tensión soportada de frecuencia industrial de 1 min. (fase a fase y a tierra) |
42 kilovoltios | Rotura de aislamiento: 48KV |
| Voltaje soportado por impulso de relámpago (fase- a fase y a tierra) |
75 kilovoltios | Rotura de aislamiento: 85KV | |
| Resistencia a la frecuencia eléctrica del circuito auxiliar Voltaje |
2 kilovoltios | Circuitos de control y auxiliares. | |
| Capacidad de conmutación | Corriente de ruptura nominal de cortocircuito | 25/31,5/40 KA | Cortacircuitos |
| Corriente nominal soportada de corta duración / Duración |
20~40 KA/3~4s | ||
| Corriente nominal máxima soportada | 50～100 KA | Estabilidad dinámica | |
| Corriente nominal de cierre de cortocircuito | 50～100 KA | ||
| Corriente de transferencia nominal (interruptor-fusible combinación) |
1750 A. | ||
| Mecánica y sellado | Vida mecánica (disyuntor) | ≥10.000 operaciones | Tipo de vacío |
| Vida mecánica (interruptor de carga) | ≥5.000 operaciones | SF₆inflador o aspiradora | |
| Vida mecánica (desconector/puesta a tierra) Cambiar) |
≥3.000 operaciones | Interruptor de tres posiciones | |
| Presión nominal del gas SF₆ (manométrico a 20 ℃) | 0,02~0,05 MPa | ||
| Tasa de fuga anual de SF₆Gas | ≤0,01%~0,1% | Líder en la industria: ≤0,01% | |
| Protección y seguridad | Clasificación de protección del compartimento de gas | IP67 | Inmersión temporal, hermética al polvo |
| Clasificación de protección del gabinete | IP4X/IP41 | Protección >1mm sólidos | |
| Resistencia a fallas de arco interno | 31,5 KA/0,5~1s | ||
| Ambiental Condiciones |
Temperatura ambiente | -25℃~+40℃ | Amplia gama bajo pedido |
| Altitud | ≤3000m | Reducción de potencia por encima de 1000 m | |
| Humedad relativa | Promedio diario≤95% | Promedio mensual≤90% | |
| Dimensiones típicas | Ancho ×Profundidad×Altura | ~375~600×750~1400×1300~2500 milímetros | Varía según la calificación actual |
¿Cuál es el principio de la aparamenta aislada en gas?
El principio de funcionamiento principal del tablero de distribución aislado en gas de media tensión de 11 KV y de las unidades principales en anillo es aislar físicamente las partes vivas del entorno externo.
Principio de funcionamiento: Las partes vivas de los tableros aislados en gas o unidades principales en anillo, como disyuntores, seccionadores y barras colectoras, están selladas dentro de una caja de gas de acero inoxidable hermética llena de gas aislante presurizado, que reemplaza el aire tradicional como medio aislante, lo que hace que el equipo sea inmune a las influencias ambientales.
Aislamiento y extinción de arco: El gas aislante en la caja de gas (por ejemplo, SF₆, N₂, aire seco) proporciona un excelente aislamiento. Cuando se abre el circuito, se genera un arco y un interruptor de vacío apaga eficientemente el arco para garantizar una desconexión segura.
Componentes clave: Una unidad C-GIS típica consta principalmente del tanque de gas, elementos de conmutación (disyuntor de vacío, seccionador, etc.), mecanismo de operación, así como un compartimiento de control de bajo voltaje y un compartimiento de cables.
¿Cuáles son las ventajas de las aparamentas aisladas en gas o de las unidades principales en anillo?
En comparación con los cuadros tradicionales aislados en aire, los cuadros aislados en gas de media tensión de 11 KV tienen muchas ventajas importantes.
En primer lugar, el gas aislante presurizado tiene una rigidez dieléctrica de dos a tres veces mayor que la del aire. El uso de este tipo de gas, como SF₆, N₂ y aire seco, puede mejorar significativamente el rendimiento del aislamiento. A niveles de voltaje más altos, esta ventaja es más pronunciada, lo que tiene la característica de un tamaño más compacto y esto nos ayudará a desarrollar dispositivos más pequeños que ahorren espacio.
En segundo lugar, además de un excelente rendimiento de aislamiento, el gas presurizado también puede mejorar la capacidad de extinción del arco, lo que mejorará el rendimiento de interrupción del circuito.
En tercer lugar, la estructura completamente sellada y hermética permite que el propio tablero resista factores ambientales dañinos externos como la condensación, la contaminación, los animales pequeños y los contaminantes químicos. Por lo tanto, puede funcionar de forma fiable en entornos hostiles o exigentes. En 2002, se produjo una gran inundación en el río Elba en Alemania, pero las unidades de aparamenta inflables inundadas reanudaron rápidamente su funcionamiento, lo que demuestra la capacidad de operación confiable y segura de los gabinetes aislados por gas en ambientes hostiles.
En comparación con el AIS tradicional, C-GIS muestra ventajas significativas en varias dimensiones, pero también tiene algunas limitaciones.
¿Cuáles son las ventajas de los productos para el tablero KYN61-40.5?
| Aspecto | C-GIS | AIS |
| Tamaño y huella | Compacto: aproximadamente 1/3 del volumen de AIS, lo que ahorra considerablemente espacio en la subestación. | Grande: Requiere espacio sustancial para distancias entre fases y entre fases y tierra. |
| Ambiental Adaptabilidad |
Excelente: Totalmente sellado, alto índice de protección, resistente a la condensación, la contaminación, la niebla salina y los animales pequeños. Ideal para entornos hostiles (exteriores, costeros, de gran altitud). | Malo: Estructura abierta, susceptible a las condiciones ambientales; propenso a fallos de condensación en zonas húmedas. |
| Costo de mantenimiento | Muy bajo: los componentes principales no requieren mantenimiento, lo que reduce en gran medida el trabajo de mantenimiento e inspección manual y reduce el costo del ciclo de vida. | Superior: Requiere limpieza, inspección y mantenimiento regulares. |
| Seguridad | Muy alto: piezas vivas completamente cerradas, lo que reduce el riesgo de descarga eléctrica para los operadores; alta seguridad operativa. | Moderado: Partes vivas expuestas, que plantean ciertos riesgos de seguridad. |
| Ambiental Amabilidad |
Tendencia: El SF₆ tradicional tiene un alto potencial de calentamiento global, pero nuevos gases ecológicos (aire seco, N₂) se están generalizando, permitiendo redes "verdes". | Mejor: Sin emisiones de gases de efecto invernadero. |
| Inversión inicial | Mayor: La tecnología compleja y la alta precisión de fabricación generan costos de adquisición más altos que los del AIS. | Inferior: tecnología madura, relativamente asequible. |
| Mantenimiento Conveniencia |
Inconveniente: Los componentes internos no son visibles; las fallas internas son más difíciles de localizar y reparar, lo que genera tiempos de interrupción más prolongados. | Conveniente: componentes visibles, fallas fáciles de localizar y reemplazar. |

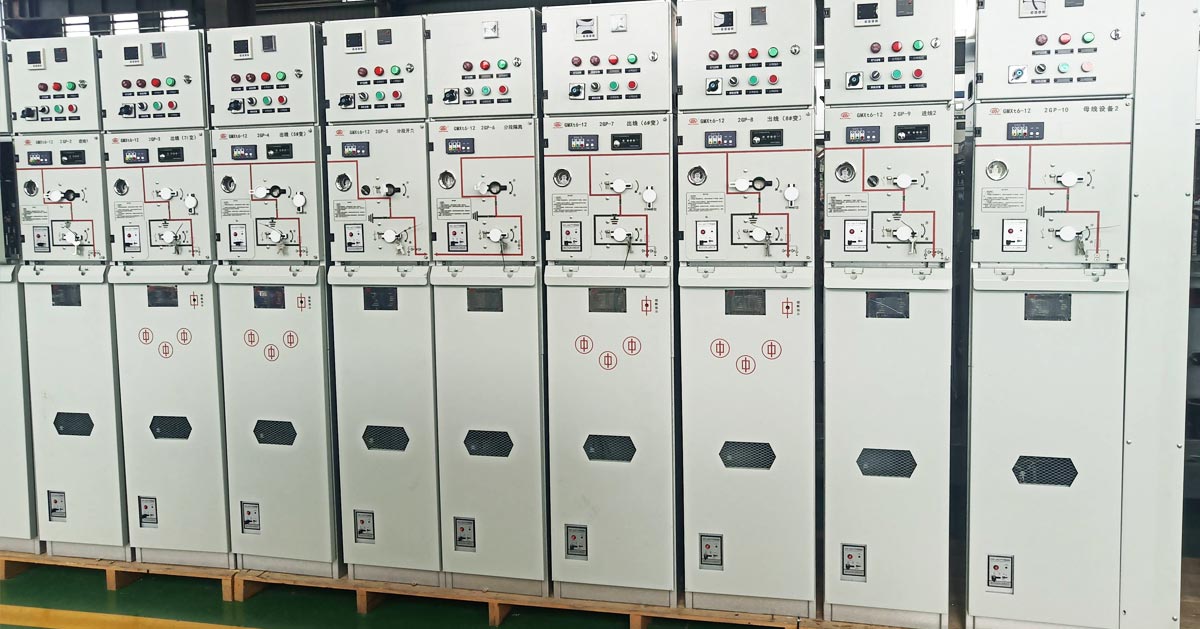

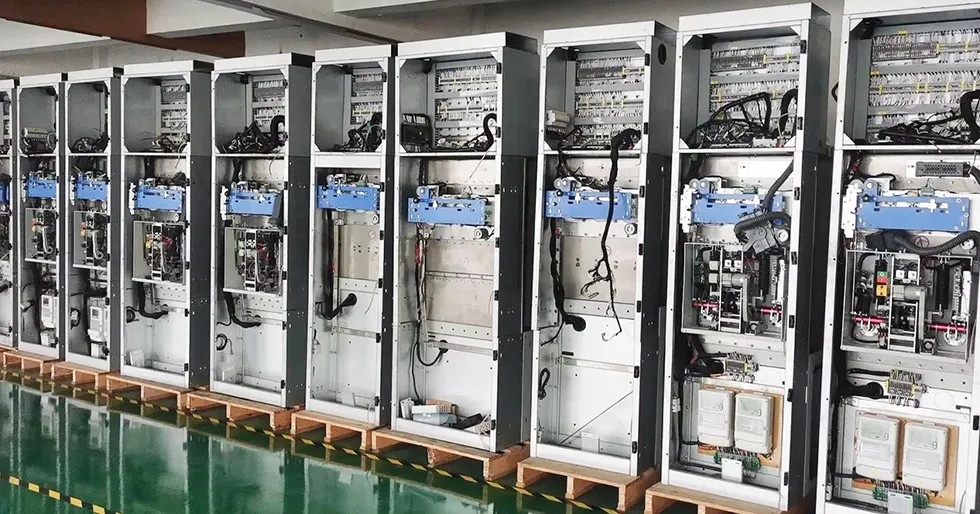

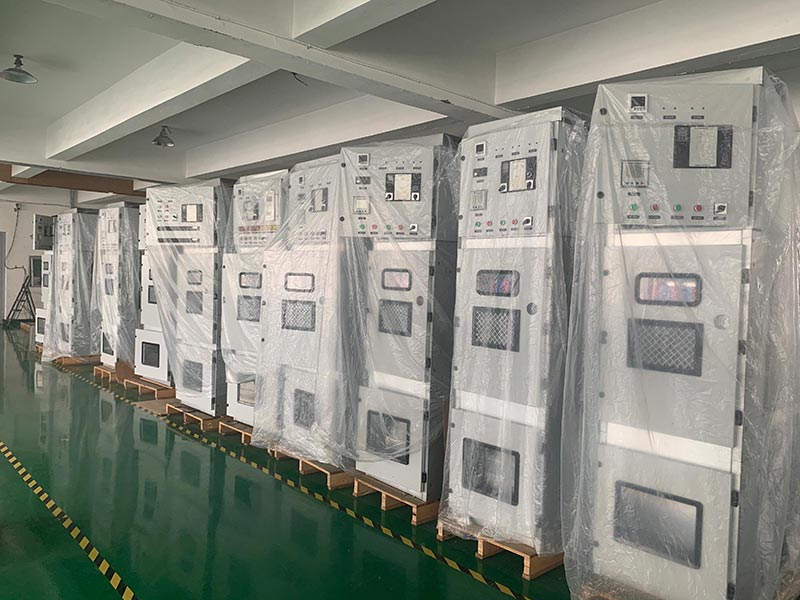

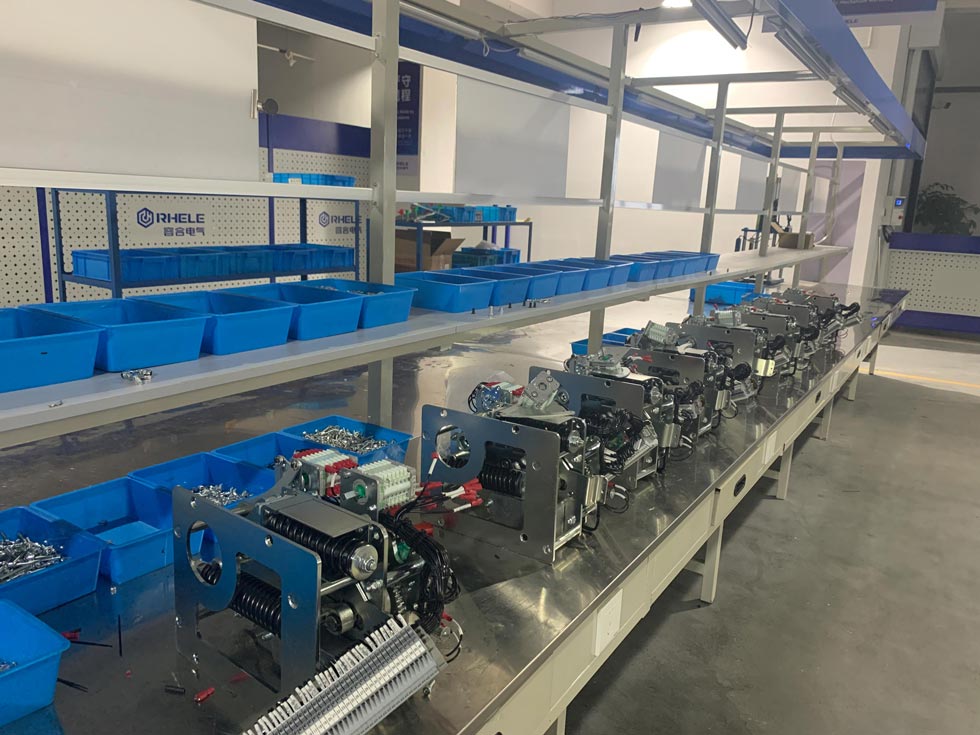

Taller de producción

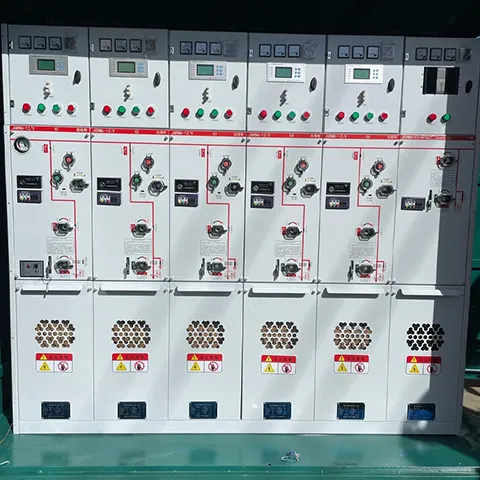

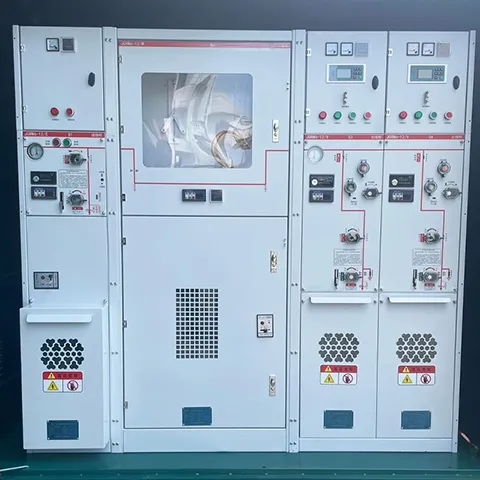

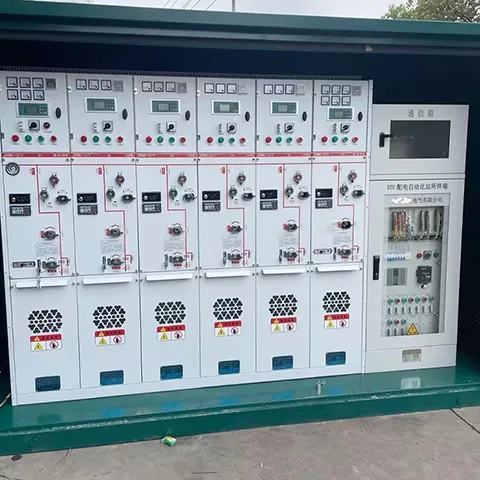

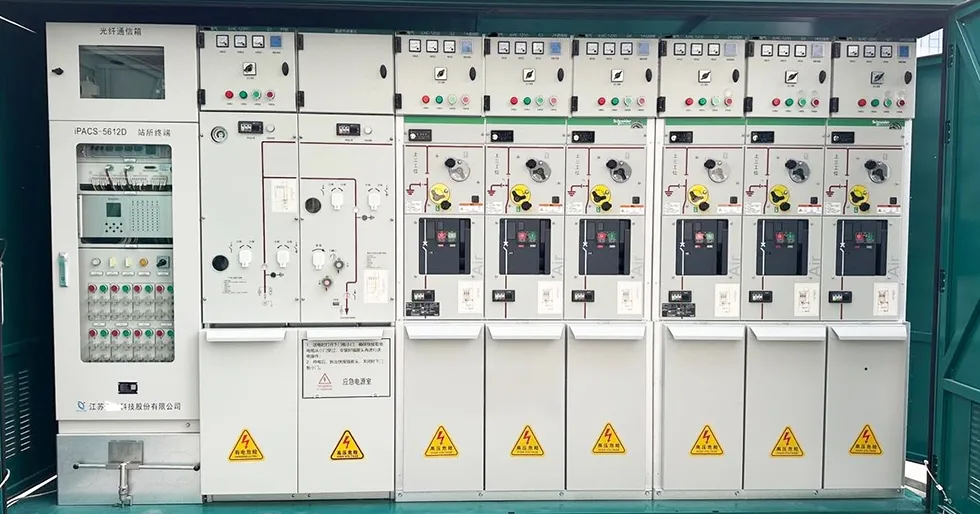

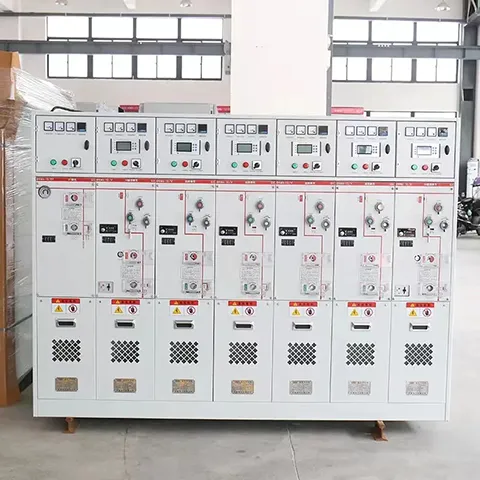

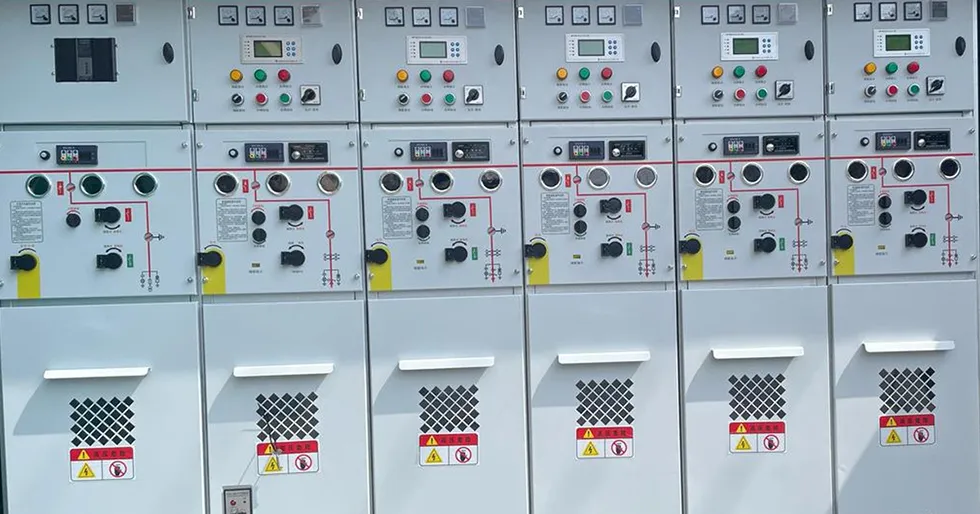

Muestra de productos
