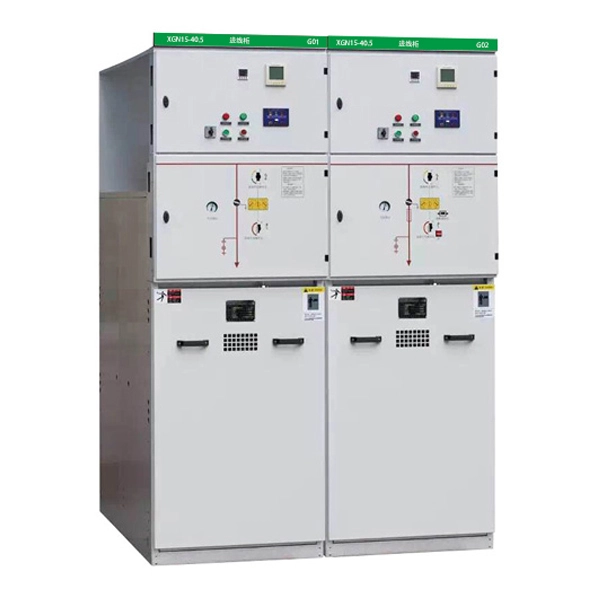

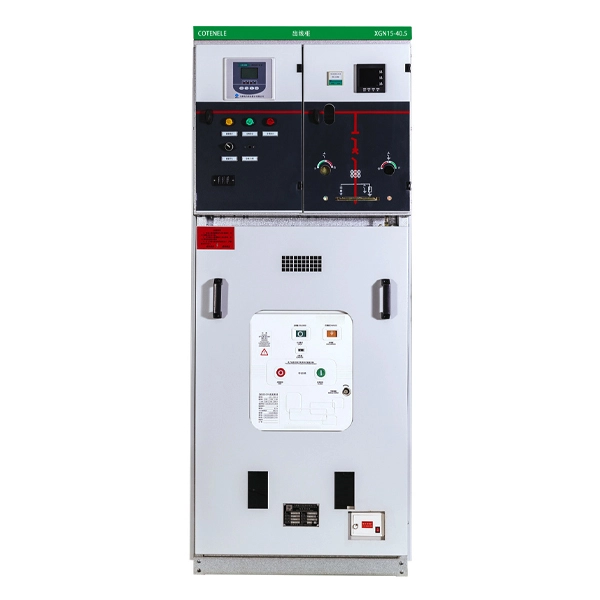

Dispositivo de distribución principal de anillo aislado en gas RMU MV de 33KV

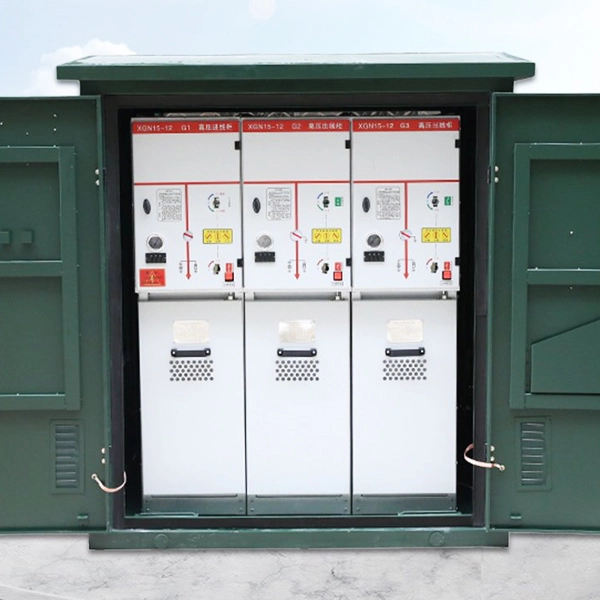

Cotenele es uno de los principales proveedores de aparamenta principal de anillo aislado en gas RMU MV de 33KV serie HXGN-40.5 para State Grid Corporation de China. Nuestros productos de unidad principal de anillo no solo se venden a nivel nacional, sino que también se exportan a múltiples países y regiones de África, Europa y Medio Oriente. La unidad principal en anillo de voltaje medio de 35 KV serie HXGN-40.5 es un equipo de distribución de voltaje medio interior trifásico de CA de 50 Hz. Tiene las características de uso seguro, no afectado por el clima, fácil instalación, mantenimiento mínimo y tamaño compacto, y es adecuado para instalación en subestaciones tipo caja.
El interruptor principal de anillo aislado en gas RMU MV de 33 KV serie XGN-40.5 fabricado por la empresa Cotenele adopta un diseño modular, que puede instalarse de forma fija o ampliarse de forma flexible. La unidad principal de anillo con aislamiento de gas serie XGN-40.5 tiene las características de estructura compacta, aislamiento total, larga vida útil, libre de mantenimiento, tamaño reducido, soluciones completas, gran escalabilidad y no se ve afectada por el medio ambiente.
Puede ser ampliamente utilizado en redes de anillo industriales y civiles y redes de suministro de energía de terminales. Especialmente adecuado para pequeñas estaciones de distribución secundaria, estaciones de conmutación, empresas industriales y mineras, aeropuertos, ferrocarriles, carreteras, metros, áreas comerciales, áreas residenciales, energía eólica, optoelectrónica y otros campos. La unidad principal de anillo de media tensión de la serie XGN15-40.5 cumple con las disposiciones de GB3906 "Aparamenta de distribución cerrada de metal de CA de 3-35 kV" e IEC62271-200.
Modelo y significados
¿Cuáles son las condiciones de funcionamiento del XGN15-40.5?
1. Temperatura del aire ambiente:máxima +40°C, mínima -20°C.
2. Humedad relativa:promedio mensual no superior al 95%, promedio diario no superior al 90%.
3. Altitud:altura máxima de instalación 2500 m sobre el nivel del mar (se requiere personalización para altitudes más altas).
4. El sitio estará libre de sustancias inflamables o explosivas, contaminación severa, corrosión química y vibraciones violentas.

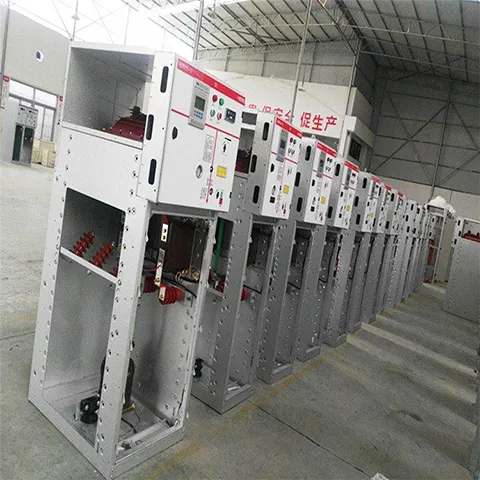

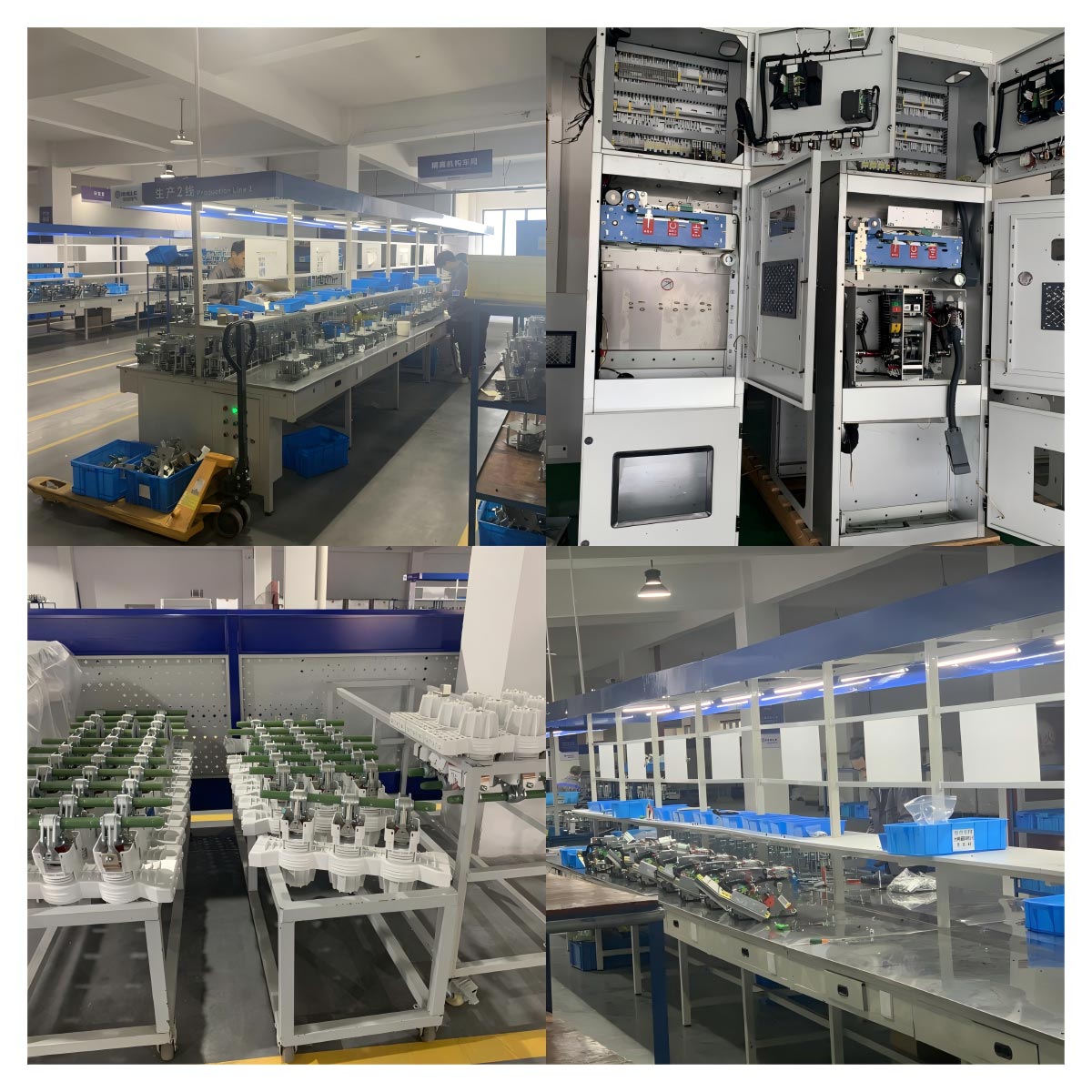

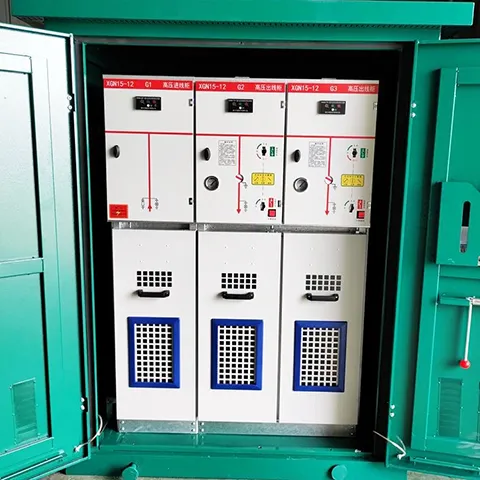

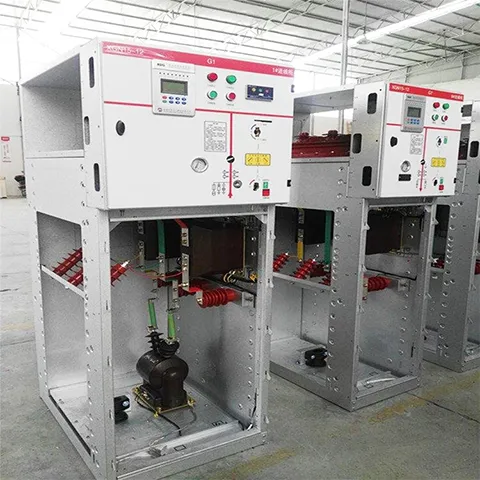

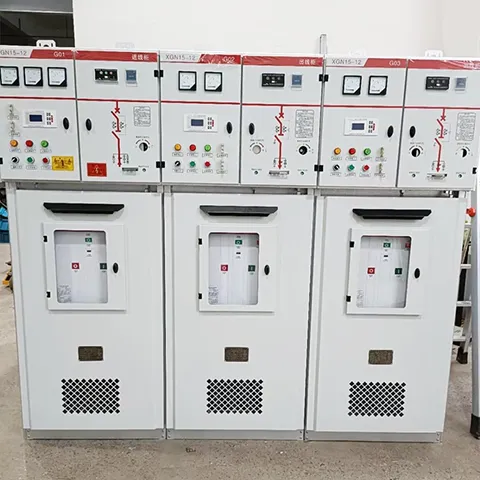

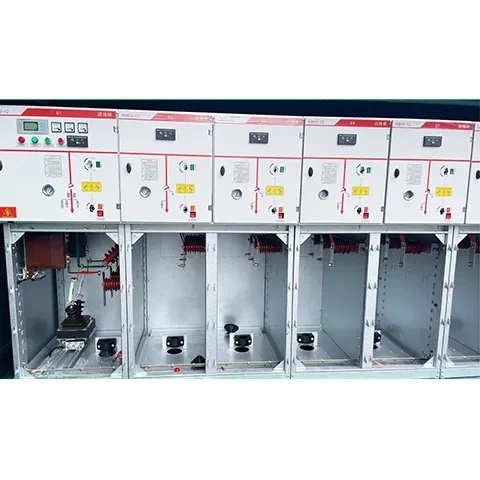

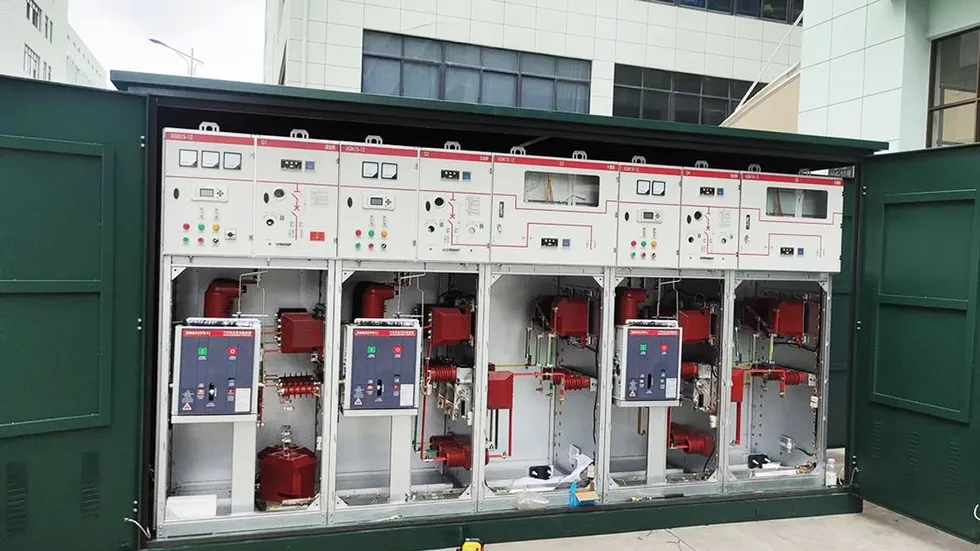

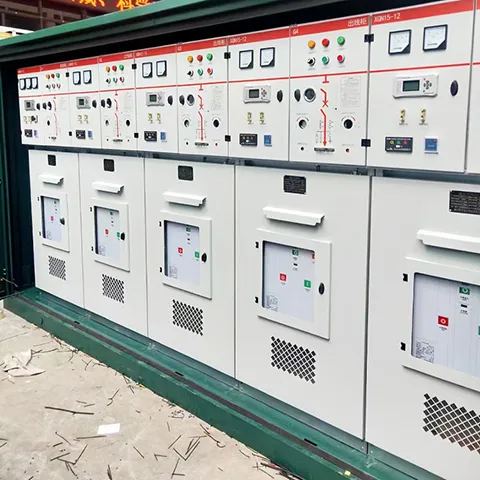

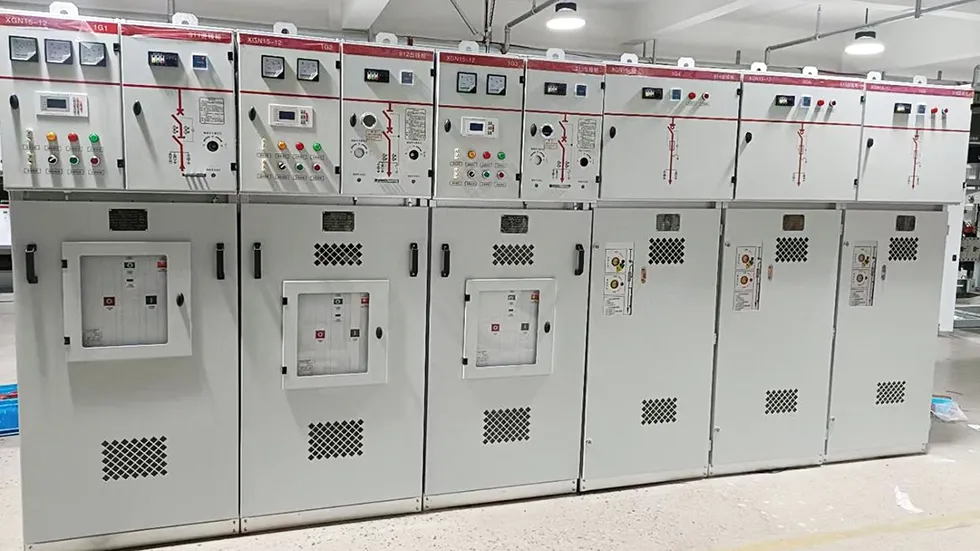

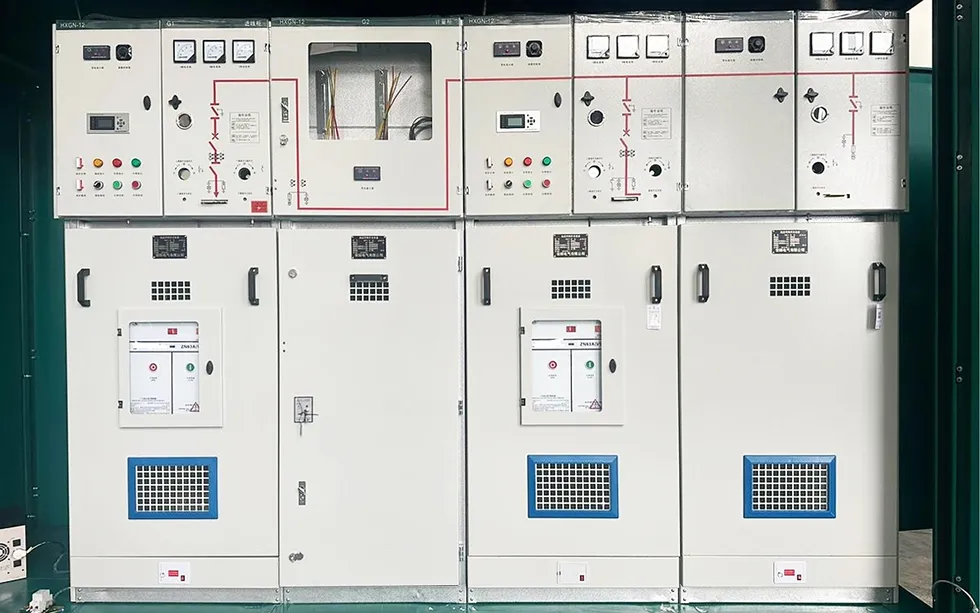

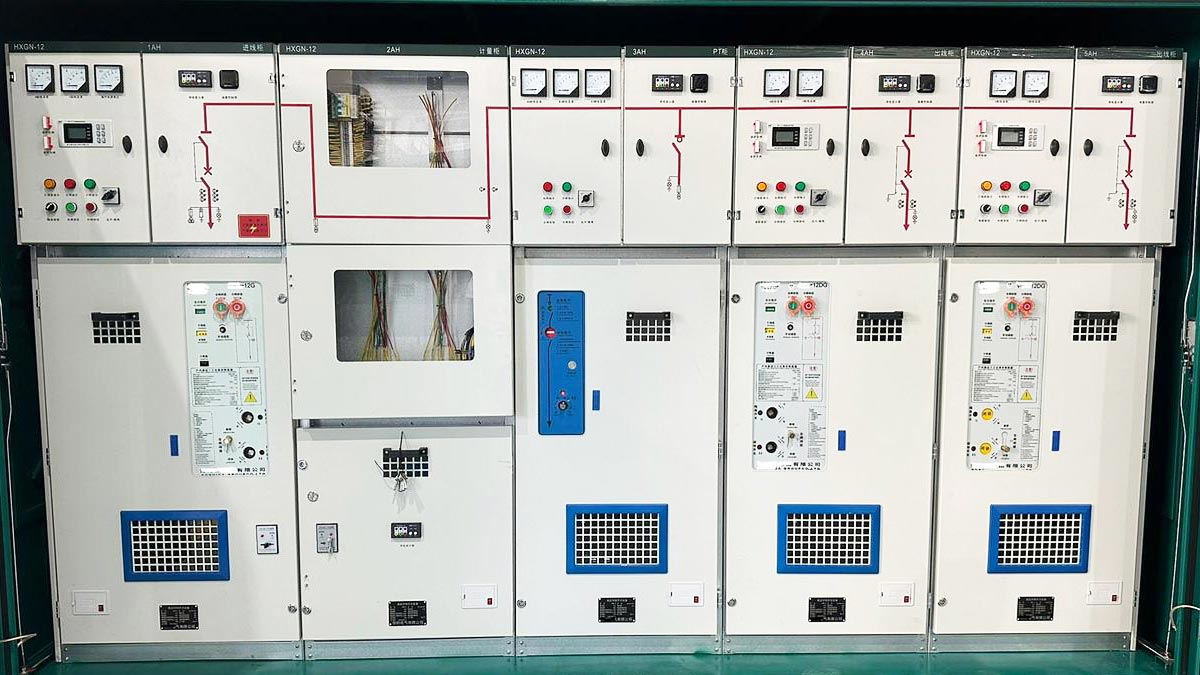

Nuestro Taller
Parámetros técnicos
| Artículo | Unidad | Unidad C (unidad de interruptor de ruptura de carga) | Unidad F (Unidad combinada de fusible e interruptor de carga) | Unidad V (unidad de disyuntor) | |
| Tensión nominal | kV | 40.5 | |||
| Corriente nominal | A | 630 | 63 (Basado en el valor de corriente nominal del cable fusible) | 630 | |
| Frecuencia nominal | Hz | 50/60 | |||
| Nivel de aislamiento nominal | Tensión soportada a frecuencia industrial (entre fases y fase-tierra) | k | 95 | ||
| Tensión soportada a frecuencia industrial (entre contactos abiertos/distancia de aislamiento) | 110 | ||||
| Tensión soportada a frecuencia industrial (circuitos de control y auxiliares) | 2 | ||||
| Tensión soportada de impulso de rayo (entre fases y fase-tierra) | 185 | ||||
| Tensión soportada de impulso de rayo (a través de contactos abiertos / distancia de aislamiento) | 215 | ||||
| Corriente nominal soportada de corta duración | Circuito principal / 4 segundos | ka | 20 | 一 | 20 |
| Circuito de tierra / 4 segundos | ka | 20 | 一 | 20 | |
| Circuito de conexión a tierra / 4 segundos | ka | 17.4 | 一 | 17.4 | |
| Corriente nominal máxima soportada | Circuito principal | ka | 50 | 一 | 50 |
| Circuito de puesta a tierra | ka | 43.5 | 一 | 43.5 | |
| Corriente nominal de cierre de cortocircuito | ka | 50 | 80 | 50 | |
| Corriente nominal de corte en cortocircuito | ka | 31.5 | 20 | ||
| Corriente de transferencia nominal | A | 一 | 750 | 一 | |
| Corriente nominal de corte de carga activa | A | 630 | 一 | 一 | |
| Corriente de ruptura nominal en circuito cerrado | A | 630 | 一 | 一 | |
| Prueba de corriente de carga del cable | A | 21 | 一 | 31.5(C1) | |
| Dimensiones de la unidad (ancho × profundidad × alto) | milímetros | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| Presión nominal del gas SF6 (valor relativo a 20°C) | Presión nominal de llenado de gas | MPA | 0.04 | ||
| Presión funcional mínima | MPA | 0.02 | |||
| Grado de protección | Recinto sellado | IP67 | |||
| Caja de interruptores | IP4X | ||||
| Tasa relativa anual de fuga de gas | %/año | ≤0,01 | |||

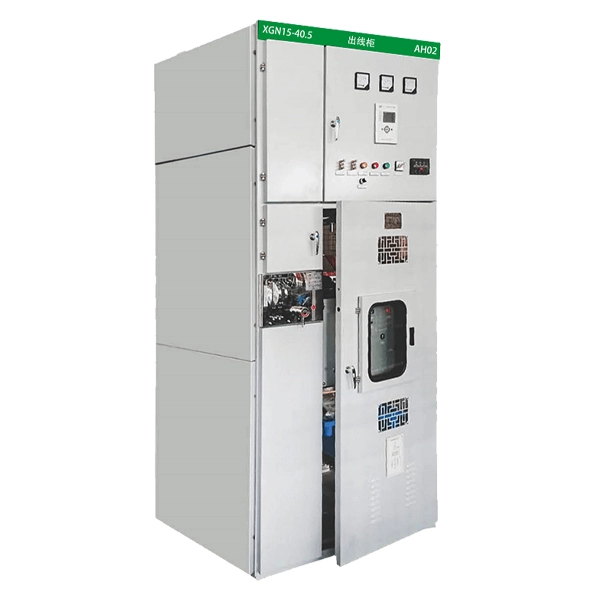

¿Cuáles son las características del producto de la unidad principal de anillo XGN15-40.5?
1. Diseño modular de cuatro compartimentos:La unidad consta de cuatro secciones claramente separadas: el compartimiento del interruptor, el compartimiento de fusibles, el compartimiento del mecanismo operativo y el compartimiento de cables (bastidor base). Esta disposición simplifica el mantenimiento y mejora la seguridad.
2. Construcción robusta y sellada de aparamenta:El compartimento del cuadro está formado por una carcasa metálica soldada de acero laminado en frío 3L (o acero inoxidable). Contiene todos los circuitos funcionales, incluido el interruptor de carga, el seccionador de tierra y las barras colectoras internas.
3. Interruptor de carga de movimiento vertical:El interruptor de carga funciona con un sistema de contacto que se mueve verticalmente. Al cerrar, el contacto móvil viaja hacia abajo para conectar el circuito. Tanto los contactos principales como los de arco se proporcionan en los contactos fijos y móviles, lo que aumenta significativamente el número de operaciones de interrupción seguras.
4. Potente extinción del arco:Se adopta una estructura de extinción de arco de flujo interno y autoexplosión. Garantiza una fuerte extinción del arco sin comprometer el aislamiento entre fases o entre fases y tierra.
5. Seccionador de tierra integrado:El seccionador de tierra consta de una lámina móvil y un contacto fijo. Se cierra rápidamente bajo la fuerza del resorte, asegurando una conexión a tierra confiable.
6. Comprobación visual sencilla del estado:Una ventana de visualización en el panel frontal permite la observación directa de la posición del seccionador de tierra (abierto o cerrado). La parte superior y trasera del compartimiento del tablero tienen cuatro orificios de acceso rectangulares para montaje y mantenimiento.
7. Alivio de presión por seguridad:Alivio de presión de seguridad: El interruptor principal de anillo aislado en gas RMU MV de 33 KV está equipado con un dispositivo a prueba de explosiones en la parte trasera para liberar presión en caso de una falla de arco interno.
8. Protección del transformador con mecanismo disparador de fusible:El compartimiento de fusibles alberga fusibles limitadores de corriente de alto voltaje dentro de una carcasa aislante de fundición epoxi. Cuando se funde un fusible, se expulsa un percutor, que dispara mecánicamente el interruptor de carga, proporcionando una protección rápida y confiable del transformador.
9. Diseño conveniente del mecanismo operativo:Todos los controles están ubicados en el panel frontal. Cada circuito funcional está equipado con un mecanismo de operación por resorte manual (u opcional con motor) para el interruptor de carga y un mecanismo de operación por resorte manual para el seccionador de tierra.
10. Interfaz de usuario clara e indicación:El panel frontal incluye:
Mandos giratorios para cierre del interruptor de carga, apertura manual y accionamiento del seccionador de tierra.
Lámparas indicadoras del estado abierto/cerrado del interruptor de carga.
Pulsadores de apertura/cierre eléctrico (cuando lleva motorizado).
Un diagrama mímico, etiquetas de indicación de posición y una posición con candado para mayor seguridad.
11. Enclavamiento integrado (antimal funcionamiento):Los enclavamientos mecánicos entre el interruptor de carga y el seccionador de puesta a tierra evitan operaciones incorrectas, garantizando el pleno cumplimiento de las "cinco prevenciones" de seguridad.
¿Cómo comprar la unidad principal de anillo XGN15-40.5?
El interruptor principal de anillo aislado en gas RMU MV de 33KV debe personalizarse; para garantizar un proceso de pedido sin problemas, proporcione la siguiente información:
1. Información básica de pedido o compra:Nombre del producto, especificación, modelo, cantidad, tensión nominal de los fusibles y fecha de entrega solicitada.
2. Dibujos:Diagrama unifilar (diagrama del sistema primario), plano de disposición o plano de planta de la unidad principal del anillo.
3. Accesorios necesarios:Enumere las piezas de repuesto o las herramientas especiales necesarias, como el dispositivo de llenado y liberación de gas.
4. Color de carcasa de la RMU:Especifique el código RAL o estándar de color deseado para el gabinete.
5. Necesidades especiales:Si la información anterior no puede satisfacer sus requisitos, infórmenos sobre cualquier necesidad técnica o funcional adicional; se pueden discutir y acordar por separado.
