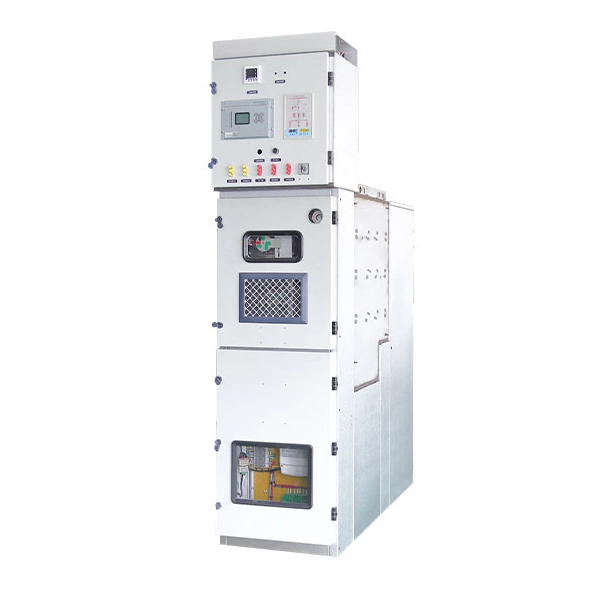

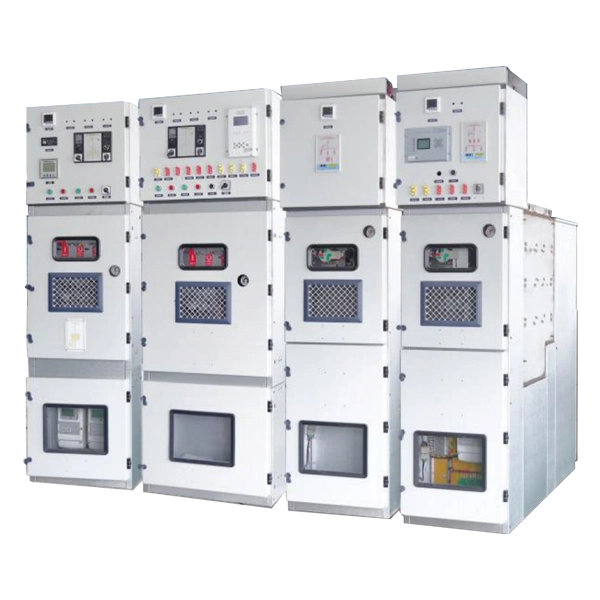

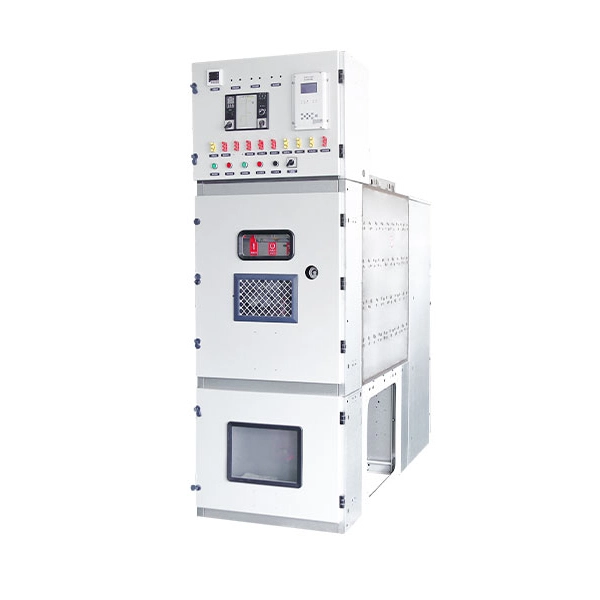

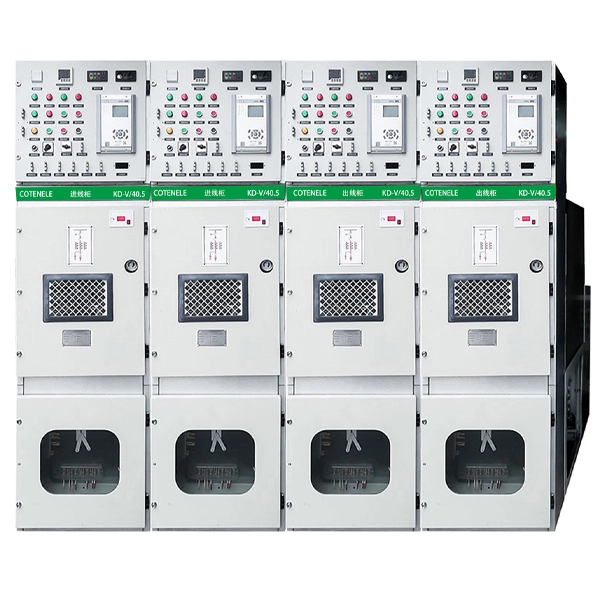

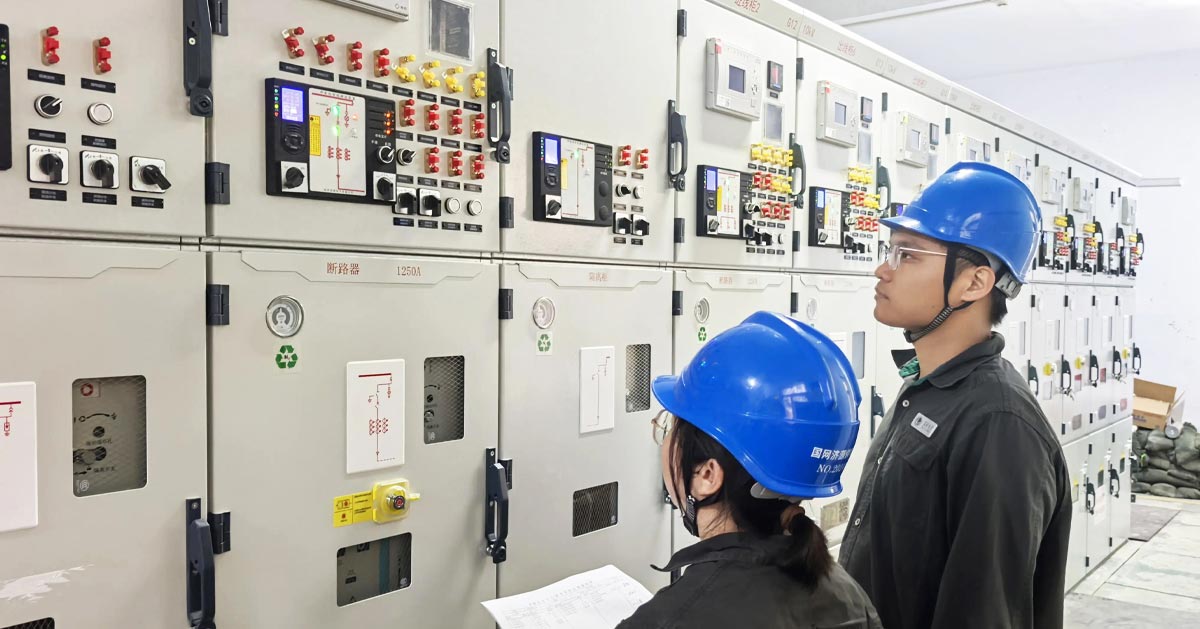

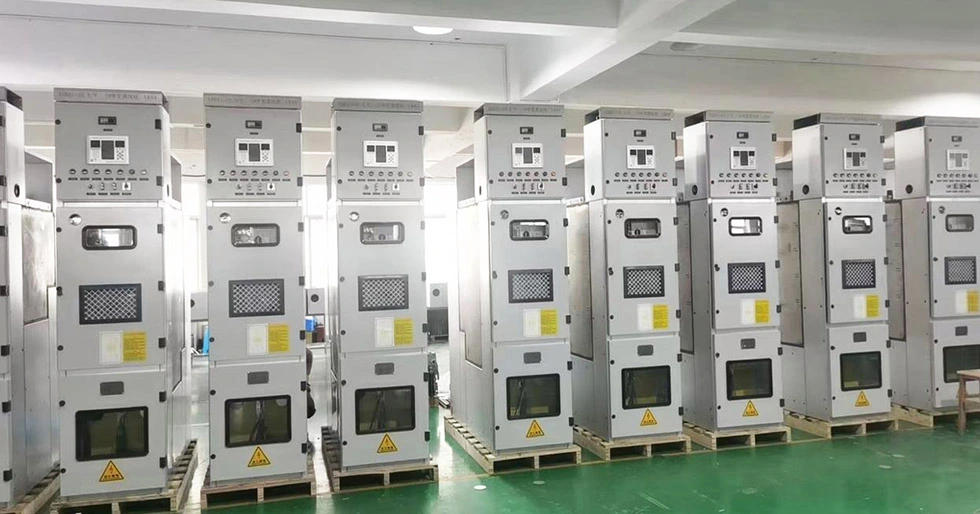

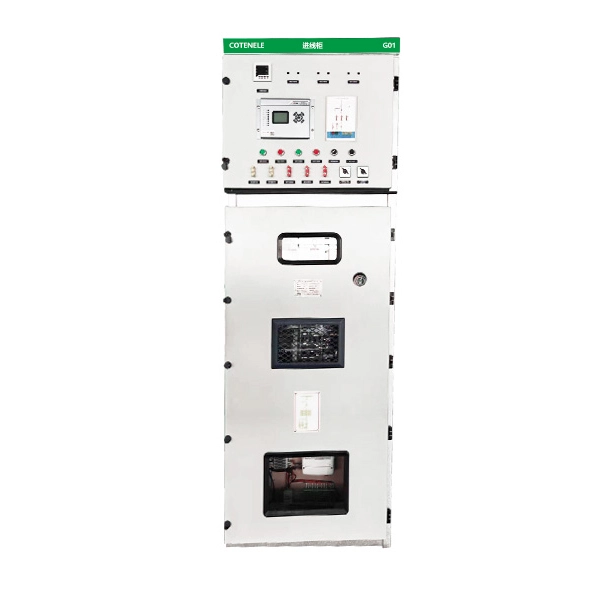

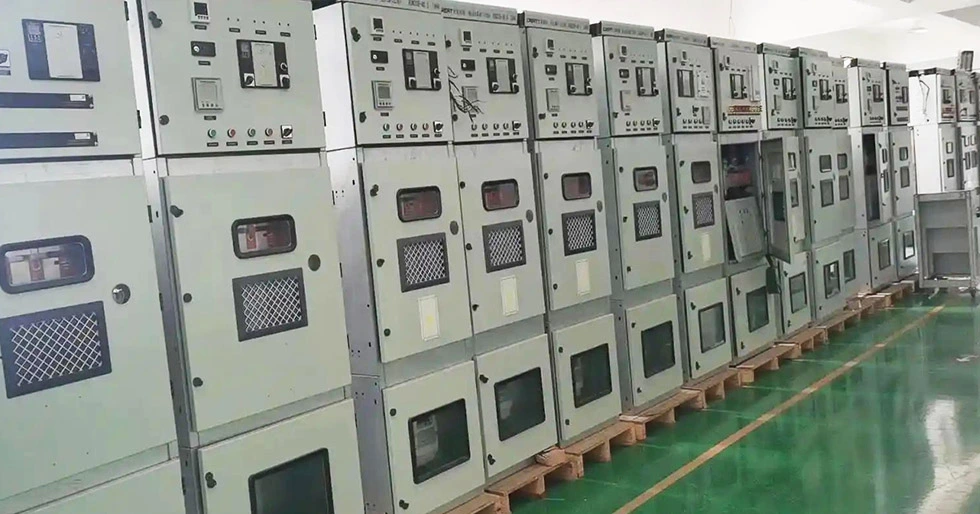

Sistema aislado de gas de media tensión de 33 kV

Cotenele es un exportador de unidades principales de anillo de media tensión aisladas en gas de China. Nuestro sistema aislado de gas de media tensión de 33 KV recientemente desarrollado ha sido ampliamente utilizado por clientes en Europa y el Sudeste Asiático.

Esta RMU con aislamiento de gas de voltaje nominal de 40,5 kv, con sus principales ventajas de compacidad, confiabilidad y seguridad, se ha convertido en un equipo clave en el campo de la distribución de media tensión, especialmente en escenarios donde los recursos terrestres son escasos, las condiciones ambientales son duras y se prefieren altos requisitos de confiabilidad del suministro de energía.

Esta unidad principal de anillo de media tensión cumple con las normas nacionales e internacionales pertinentes, como IEC 62271, GB/T 3906-2020, DL/T 404-2018, etc.

Estructuras de productos

Los niveles de corriente nominal de este tablero de distribución de media tensión aislado en gas incluyen 630A, 1250A, 1600A, 2000A, 2500A y 3150A, y las dimensiones del gabinete se pueden personalizar según los requisitos del usuario. Su carcasa está hecha de placa de acero aluzinc mediante corte y doblado, mientras que el tanque de gas está soldado con placa de acero inoxidable 304 de alta calidad. Cada unidad funcional se puede ampliar y combinar de forma independiente en un conjunto de aparamenta de acuerdo con el esquema del circuito.

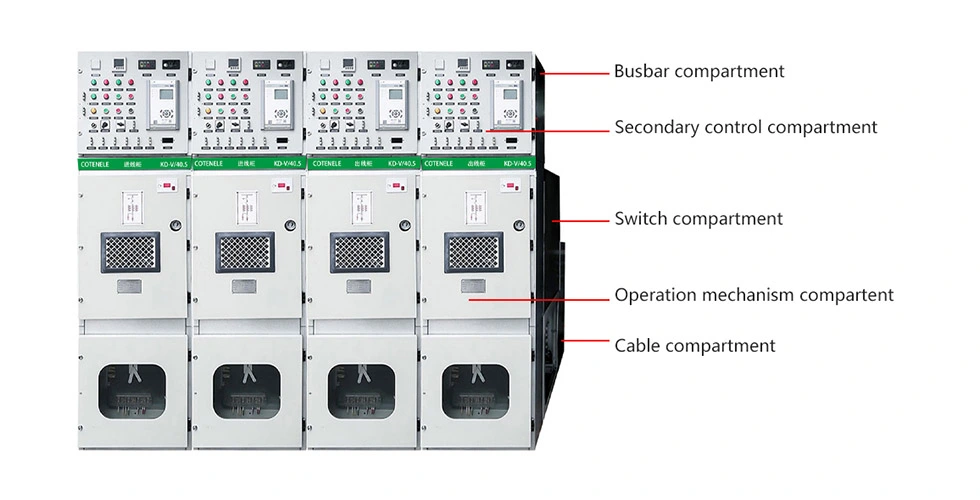

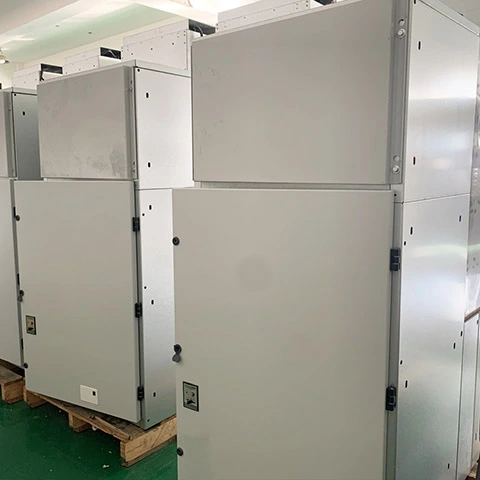

El sistema con aislamiento de gas de media tensión de 33 KV se puede dividir en varios compartimentos separados, como un compartimento de control secundario, un compartimento de barra colectora, un compartimento de disyuntor, un compartimento del mecanismo de operación del disyuntor y un compartimento de cables, donde la altura de conexión de los cables alcanza hasta 700 mm para facilitar el mantenimiento y la instalación convenientes. El cuadro completo está equipado con un sistema completo de protección de puesta a tierra.

Además, los compartimentos funcionales, como el compartimento de conmutación, el compartimento de barras colectoras, el compartimento de cables y el canal del circuito secundario, están aislados entre sí, cada uno de ellos separado por tabiques metálicos puestos a tierra para garantizar la independencia.

1. Compartimento de barras colectoras:

El compartimiento de la barra colectora está encerrado dentro del tanque de gas superior, que también alberga el mecanismo de aislamiento. Una vez que el tablero de distribución se baja sobre la base de los cimientos, las secciones adyacentes del gabinete se unen mediante un proceso de acoplamiento, conectando así firmemente las unidades de circuito izquierda y derecha y sus barras colectoras en un conjunto integrado.

2.Compartimento de control secundario:

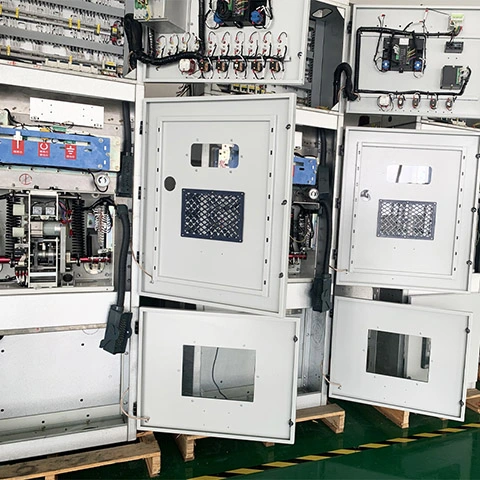

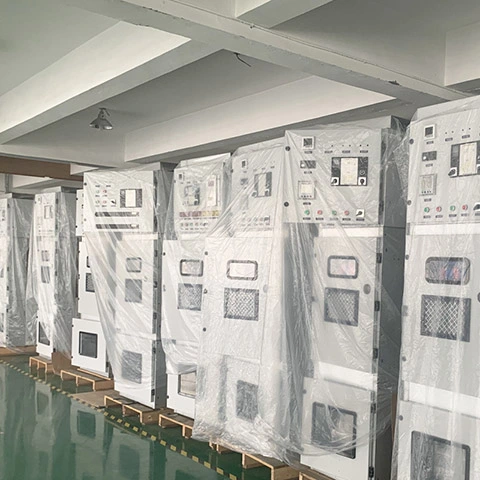

El compartimiento de control secundario está ubicado directamente encima del gabinete del interruptor. En el interior, está equipado con placas de montaje de componentes y soportes de fijación de bloques de terminales, que pueden acomodar terminales de cableado, terminales de barras pequeñas, dispositivos de protección integrados, así como otros componentes de control y operación. Esto permite funciones del sistema como control remoto, medición remota, señalización remota y monitoreo local. Se proporcionan orificios circulares para conectar barras colectoras pequeñas en los paneles laterales izquierdo y derecho en las posiciones correspondientes a los terminales, lo que facilita el cableado cuando se acoplan gabinetes adyacentes.

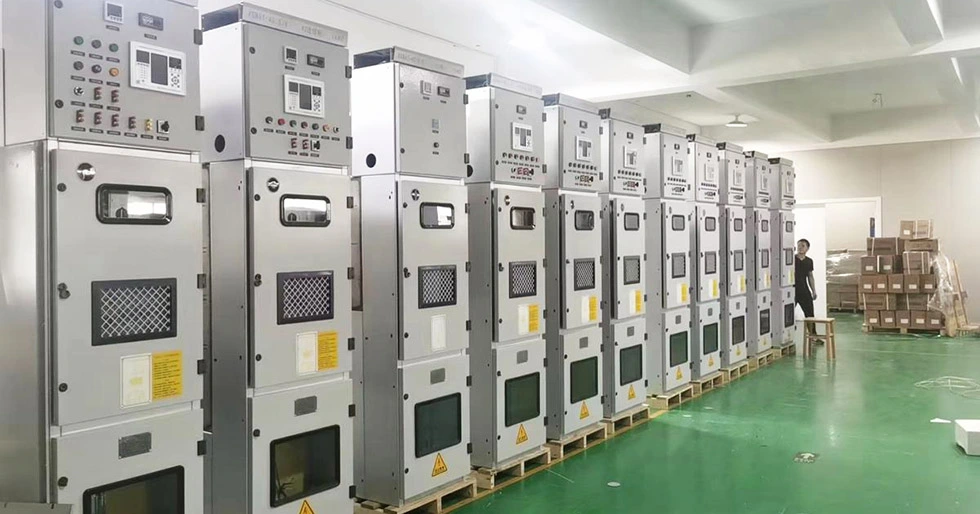

Compartimiento de control secundario

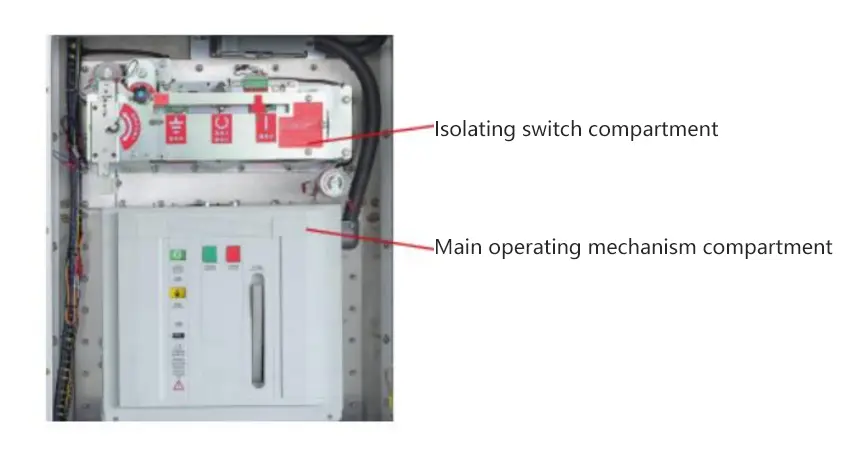

3. Compartimento del interruptor:

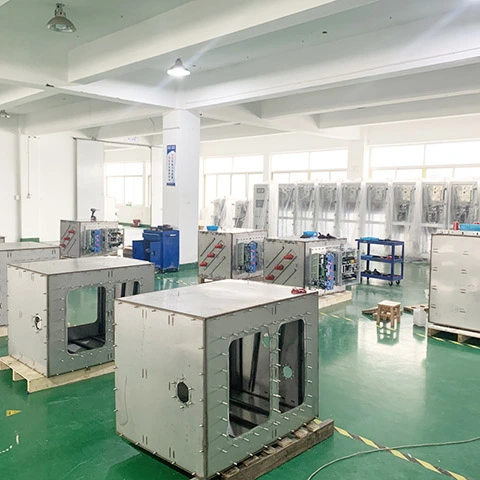

El compartimiento del interruptor está ubicado en la sección central del gabinete. Este gabinete adopta una estructura de aparamenta aislada en gas tipo placa con dos compartimentos de gas, uno superior y otro inferior. El compartimiento de gas superior alberga el seccionador de tres posiciones, mientras que el compartimiento de gas inferior contiene el disyuntor de vacío. La barra colectora, el seccionador de tres posiciones y el disyuntor de vacío están dispuestos en una configuración "media-alta-inferior". Un diseño de compartimiento de gas único tiene una estructura simple, es fácil de fabricar y tiene un costo bajo.

Sin embargo, debido a que todos los componentes están colocados juntos en un compartimento, son propensos a sufrir interferencias mutuas, lo que resulta en una menor confiabilidad. Por el contrario, un diseño de múltiples compartimentos de gas permite un reemplazo más fácil de los módulos individuales, evita la interferencia mutua entre múltiples componentes y ofrece mayor seguridad. Sin embargo, la estructura de múltiples compartimentos es más compleja, más difícil de fabricar y más costosa.

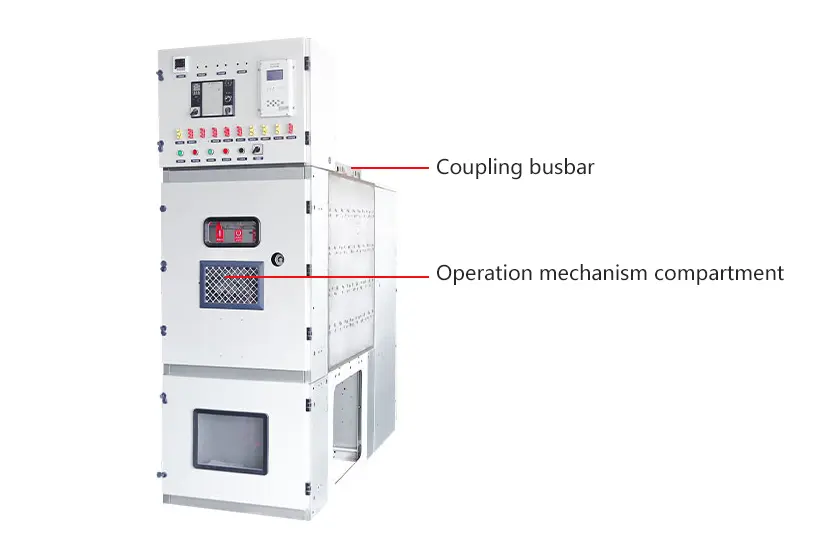

4.Compartimento del mecanismo operativo

El mecanismo de operación de resorte está dispuesto en una disposición plana, con el mecanismo seccionador y el mecanismo disyuntor alojados por separado. El mecanismo y la varilla de aislamiento del interruptor en vacío están integrados en una configuración de adelante hacia atrás, lo que simplifica la cadena de transmisión. Como resultado, las características de salida del mecanismo coinciden mejor con las características de apertura y cierre del disyuntor, lo que reduce el consumo de energía y al mismo tiempo mejora la confiabilidad y flexibilidad mecánica.

5.Compartimento para cables:

El compartimiento de cables está ubicado en la parte inferior del cuadro y tiene un canal de alivio de presión independiente. La altura de los terminales de conexión de cables desde el suelo puede alcanzar hasta 700 mm. Los enclavamientos de conexión a tierra se instalan dentro del compartimiento de cables según sea necesario, y cada circuito puede acomodar dos cables y un descargador de sobretensiones. Además, tanto los cables de entrada/salida como el descargador de sobretensiones se conectan mediante un método de conexión enchufable de cono interno.
