¿Qué es una aparamenta de baja tensión?

Aaparamenta de baja tensióngeneralmente se refiere a equipos de distribución utilizados en sistemas de energía con voltajes de CA de hasta 1000 V. Su función principal es transferir energía eléctrica desde un transformador a diversos dispositivos de uso final, como accesorios de iluminación, motores y sistemas de control. En los sistemas de distribución de CA de 50 Hz comúnmente utilizados en China, el voltaje nominal de los gabinetes de distribución de bajo voltaje suele ser de 380 V, con corrientes nominales que alcanzan hasta varios miles de amperios.

En pocas palabras, si se compara todo el sistema de energía con el sistema de circulación sanguínea humana, entonces una planta de energía es el corazón, las líneas de transmisión de alto voltaje son las arterias y los gabinetes de distribución de bajo voltaje son los capilares que llegan a cada usuario final. Son responsables de distribuir la energía reducida de manera razonable a cada unidad eléctrica, asegurando que varios equipos eléctricos (iluminación, motores, etc.) puedan recibir la energía eléctrica requerida de manera segura y estable. Nuestros tableros cumplen con las normas nacionales e internacionales pertinentes IEC 61439 y GB/T 7251.

¿Cuáles son las funciones y roles principales?

Las funciones principales de un gabinete de distribución de baja tensión se pueden resumir en tres tareas: recibir, distribuir y proteger.

En primer lugar, recibe energía eléctrica de la red eléctrica aguas arriba (por ejemplo, el lado de bajo voltaje de un transformador) a través del gabinete de entrada (gabinete receptor). Luego, distribuye la energía a los circuitos derivados a través de la barra colectora principal (sistema de barras de cobre) y, a través de los gabinetes de salida, la entrega a equipos como motores y sistemas de iluminación. A lo largo de este proceso, los dispositivos de protección (disyuntores, fusibles, seccionadores, etc.) monitorean continuamente el estado del circuito. En caso de sobrecarga, cortocircuito o fuga, pueden desconectar rápidamente el circuito defectuoso, protegiendo eficazmente tanto al equipo como al personal.

Además, los armarios de distribución de baja tensión también sirven para compensar la potencia reactiva. Los bancos de condensadores (gabinetes de compensación) mejoran el factor de potencia de la red al conmutar automáticamente los bancos de condensadores, reduciendo las pérdidas en la línea y aumentando la eficiencia energética.

Tipos y modelos comunes de conmutadores de baja tensión

Según sus métodos de montaje, los cuadros de baja tensión generalmente se dividen en dos tipos estructurales: cuadros de baja tensión de tipo fijo y cuadros de baja tensión de tipo extraíble.

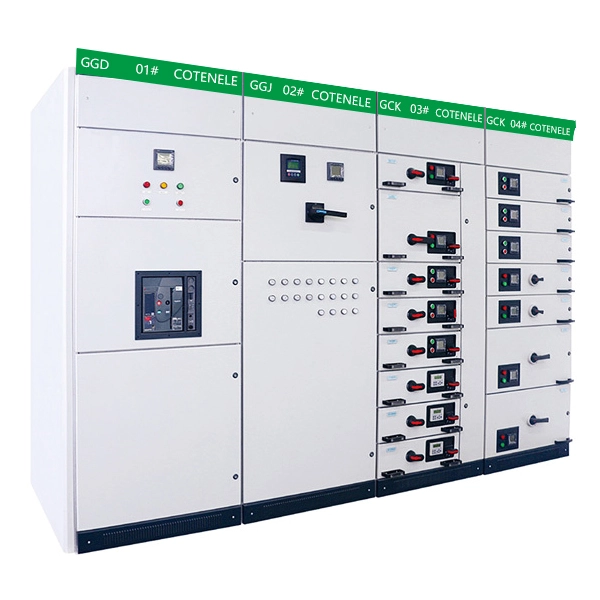

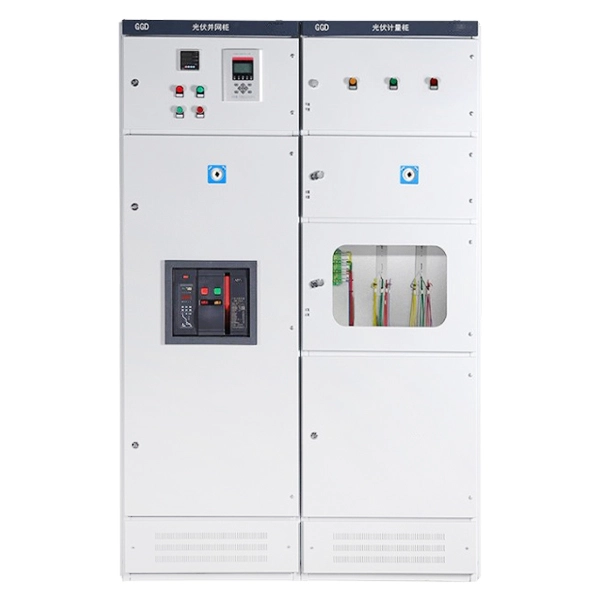

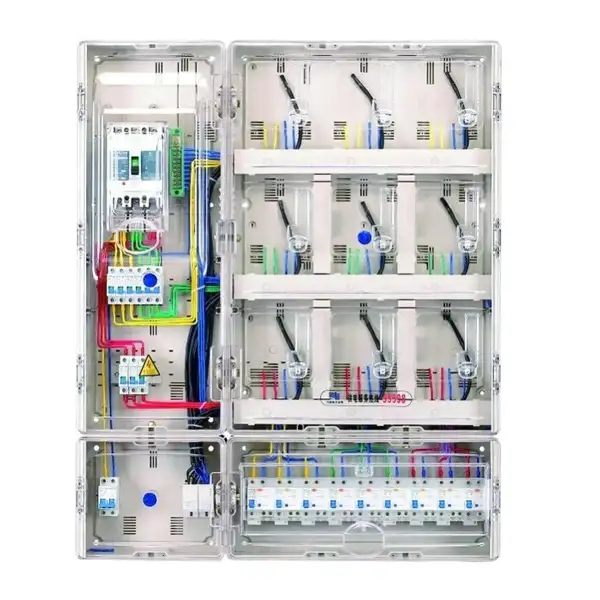

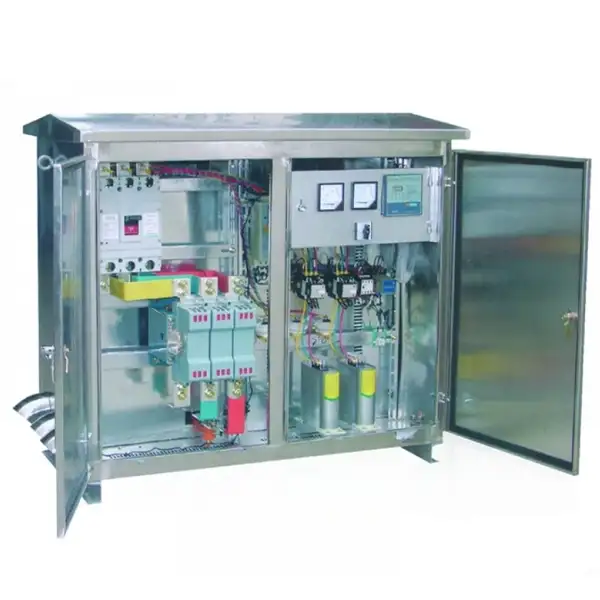

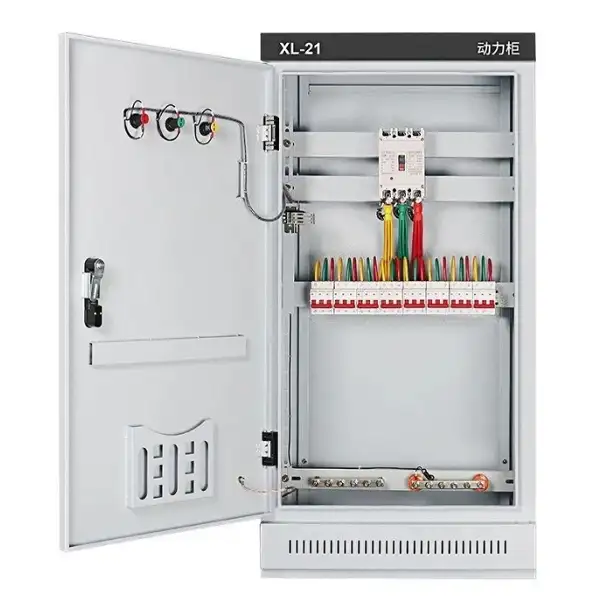

Aparamenta de tipo fijo, como la aparamenta GGD, presenta una estructura de panel fijo con todos los componentes eléctricos montados permanentemente en su lugar. Se caracteriza por una estructura robusta, menor costo y fácil mantenimiento. Es adecuado para sistemas de distribución en centrales eléctricas, subestaciones y empresas industriales y mineras con corrientes nominales de hasta 3150A. El gabinete utiliza ventilación natural para la disipación del calor, con ranuras de ventilación en la parte superior e inferior que forman una ruta de flujo de aire natural.

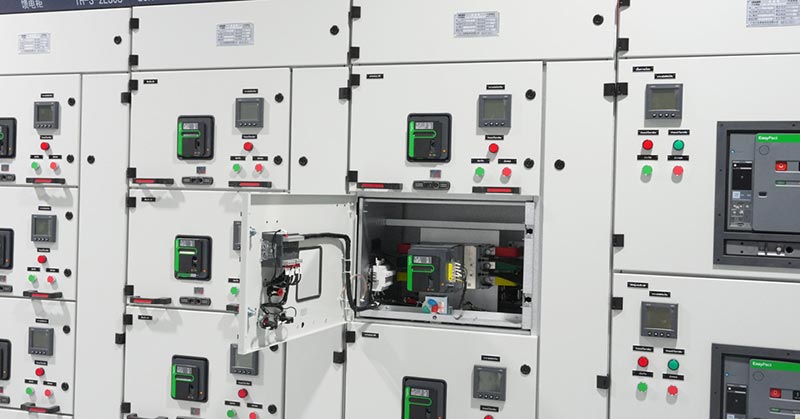

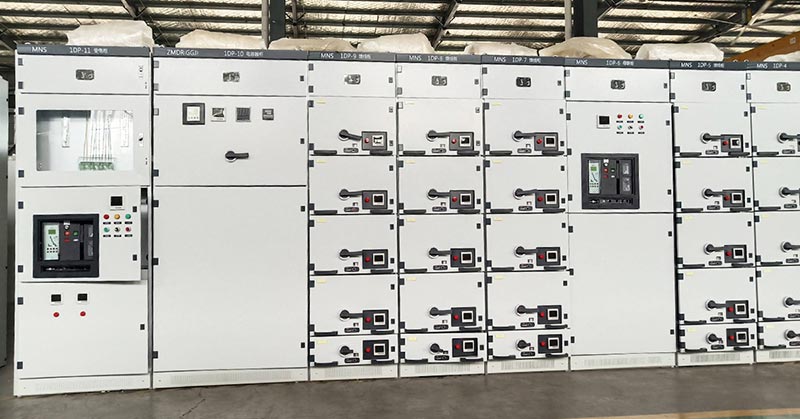

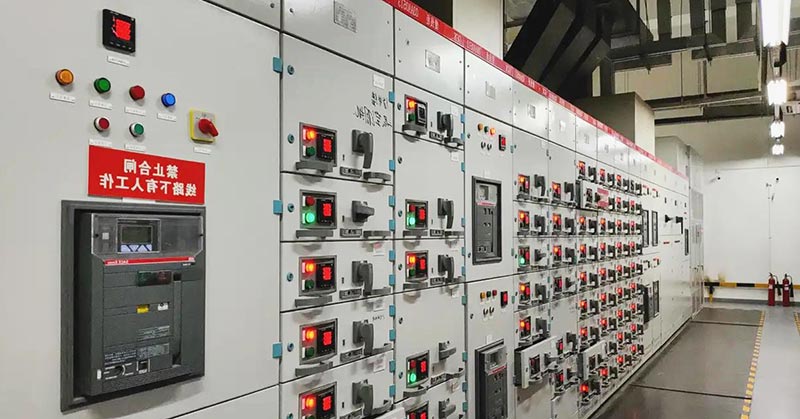

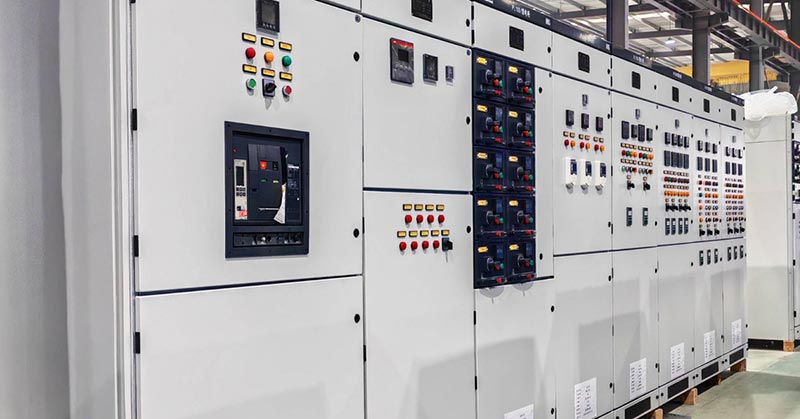

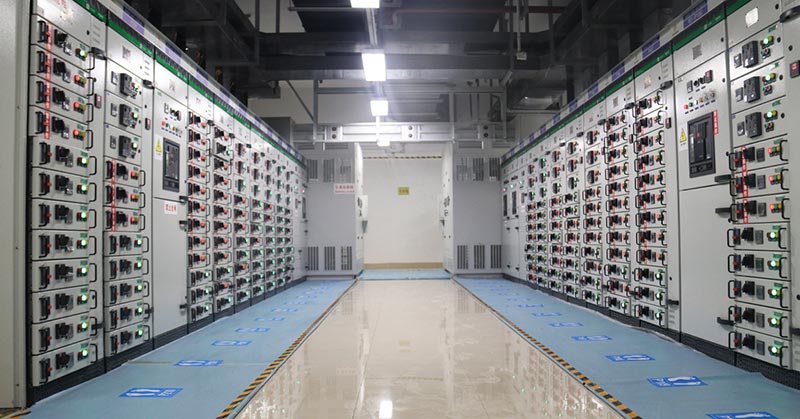

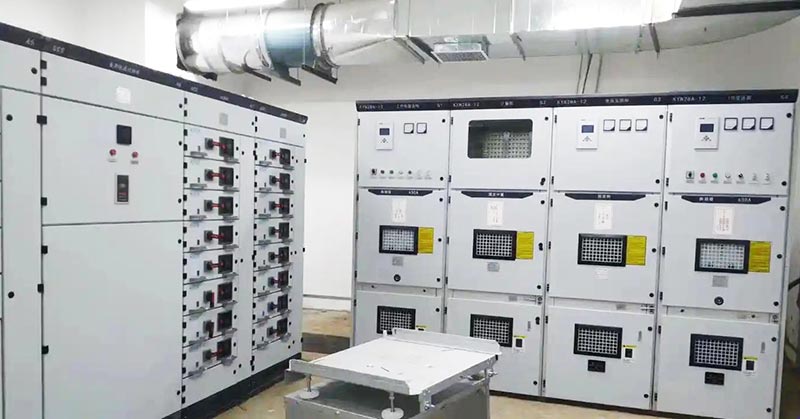

Aparamenta de tipo extraíble(también llamado aparamenta tipo cajón) está representado por modelos como GCK, GCS y MNS. Su característica distintiva es que cada unidad de salida está diseñada como un cajón independiente. Los cuadros extraíbles ahorran más espacio, son más fáciles de mantener y proporcionan más circuitos salientes, aunque generalmente son más caros. Cuando ocurre una falla en un circuito, solo es necesario sacar el cajón correspondiente para repararlo, y se puede reemplazar una unidad de repuesto sin interrumpir el suministro de energía, sin afectar los demás circuitos. La aparamenta de baja tensión MNS se fabrica basándose en tecnología transferida desde ABB (Suiza) y ofrece ventajas como un diseño compacto, una gran versatilidad estructural y un alto grado de modularidad.

¿Cuáles son los componentes principales internos de los equipos de distribución de baja tensión?

Un sistema completo de aparamenta de baja tensión suele incluir los siguientes componentes:

Recinto:

La carcasa suele estar hecha de placa de acero laminada en frío de alta calidad o acero inoxidable, formada mediante doblado, soldadura y recubrimiento en polvo. Proporciona soporte mecánico y protección.

Sistema de barras colectoras:

El sistema de barras del cuadro de baja tensión incluye barras colectoras principales y barras colectoras secundarias. La barra principal recorre todo el panel de distribución de baja tensión y se encarga de recoger y distribuir la corriente total, mientras que las barras derivadas suministran energía a cada unidad de salida.

Aparamenta:

Los componentes internos principales de este producto incluyen disyuntores, interruptores de desconexión, contactores, etc., utilizados para control y protección. El disyuntor es el componente principal y combina funciones de conmutación de circuitos y protección contra fallas.

Dispositivos de protección:

Los dispositivos de protección en el gabinete generalmente incluyen relés de sobrecarga térmica, fusibles y dispositivos de corriente residual, que brindan múltiples protecciones contra sobrecarga, cortocircuito y fugas.

Dispositivos de medición e indicación:

Los compartimentos de medición incluyen amperímetros, voltímetros, controladores de factor de potencia, luces indicadoras, etc., para monitorear el estado del sistema en tiempo real.

Equipo de compensación:

Estos componentes generalmente incluyen bancos de condensadores y sus unidades de control de conmutación, que se utilizan para la compensación de potencia reactiva.

Los parámetros técnicos

¿Cómo elegir la aparamenta de baja tensión adecuada?

Llamamos al método de selección el método de selección de “cinco pasos”:

Paso 1: definir los parámetros eléctricos principales

La base de selección del cuadro de baja tensión es confirmar los parámetros técnicos que debe cumplir el cuadro de distribución de acuerdo con los requisitos técnicos del cliente. Primero, confirme el voltaje nominal del sistema (normalmente CA 380 V/400 V, 50 Hz) y la corriente nominal. La corriente nominal debe calcularse en función de la carga total de todos los equipos eléctricos, con un margen del 15 % al 20 % reservado para futuras ampliaciones. En segundo lugar, la capacidad de resistencia a cortocircuitos también es un indicador de seguridad crítico. La corriente nominal de resistencia de corta duración (Icw) y la corriente nominal de resistencia máxima (Ipk) del tablero de distribución deben ser mayores que la máxima corriente de cortocircuito potencial que puede ocurrir en el sistema; de lo contrario, podría producirse una explosión o un incendio en condiciones de falla.

Paso 2: analizar el entorno de servicio

Las condiciones ambientales afectan directamente los requisitos de protección y la vida útil de los tableros de baja tensión; necesitamos adaptar diferentes grados de protección según el entorno operativo de los tableros de baja tensión.

Paso 3: Haga coincidir los tipos de carga y los requisitos funcionales

Diferentes cargas requieren que los tableros de baja tensión tengan diferentes funciones de control y protección. Para cargas inductivas como motores (por ejemplo, ventiladores y bombas en fábricas), la corriente de arranque puede alcanzar entre 5 y 7 veces el valor nominal. Los circuitos deben seleccionarse con protección contra sobrecarga, pérdida de fase y rotor bloqueado, junto con contactores y relés térmicos adecuados. Para cargas resistivas como la iluminación, son apropiados los tableros de baja tensión de tipo fijo con una estructura simple y una alta relación costo-rendimiento. Para centros de datos, hospitales y otros lugares con requisitos extremadamente altos de continuidad del suministro de energía, se deben utilizar equipos de conmutación de bajo voltaje extraíbles (extraíbles) intercambiables en caliente, equipados con interruptores de transferencia automática (ATS) y diseño redundante. Los edificios inteligentes o las fábricas modernas funcionan mejor con aparamentas inteligentes que admitan medidores inteligentes y monitoreo y control remotos, lo que permite la conexión a sistemas de administración de energía.

Paso 4: Evaluar la operación, el mantenimiento y la expansión futuros

La selección debería dejar suficiente espacio para el funcionamiento a largo plazo y futuras adaptaciones. Si se desea tener la capacidad de reemplazar módulos rápidamente sin interrupción de energía durante una falla, se debe preferir el tablero de distribución extraíble (desmontable) de bajo voltaje, ya que sus cajoneras se pueden enchufar y desconectar de forma independiente. Al mismo tiempo, es aconsejable reservar alrededor del 20% de circuitos salientes de repuesto en función del número total de circuitos, para dar cabida a futuras adiciones de equipos. Si el presupuesto lo permite y el espacio en el sitio es reducido, el tablero de distribución de bajo voltaje de tipo extraíble también es una mejor opción. Para aplicaciones que requieren adquisición remota de datos, predicción de fallas y mantenimiento basado en condiciones, se deben configurar interruptores extraíbles inteligentes con puertas de enlace de comunicación y software de monitoreo. Además, se debe considerar la disponibilidad de repuestos y la capacidad de respuesta del servicio postventa del proveedor.

Paso 5: Equilibrar el costo del ciclo de vida

La decisión de selección no debe considerar sólo el precio de compra inicial, sino que debe evaluar el costo del ciclo de vida (LCC), incluyendo adquisición, instalación, operación, mantenimiento, pérdidas por tiempo de inactividad y costos de energía. Las marcas nacionales (por ejemplo, Chint, Delixi, Changshu Switchgear) tienen una fuerte competitividad en materia de precios (el costo de los componentes clave suele ser entre la mitad y la quinta parte del de las marcas internacionales) y ofrecen una respuesta de servicio rápida, lo que las hace adecuadas para proyectos en los que la rentabilidad es primordial. Las marcas internacionales (ABB, Schneider Electric, Siemens) lideran en especificaciones técnicas, tienen un tiempo medio entre fallas más largo y poseen ecosistemas digitales maduros, lo que las hace ideales para proyectos críticos con requisitos de confiabilidad muy altos. La búsqueda ciega de precios bajos puede llevar al uso de láminas de metal de calidad inferior, a una capacidad de cortocircuito reducida o a funciones de protección simplificadas, lo que resulta en fallas frecuentes posteriores y, en última instancia, mayores pérdidas económicas. Por lo tanto, se debe elegir la solución óptima y rentable que cumpla con los requisitos de seguridad y rendimiento.
