Fabricante de unidades principales en anillo de alta calidad para una distribución de energía confiable
Una unidad principal en anillo es un tipo deaparamenta de media tensiónUtilizado en redes de distribución de energía. Es un conjunto de componentes de aparamenta compactos, ensamblados en fábrica y encapsulados en metal (como interruptores-seccionadores, fusibles y barras colectoras), que generalmente se aplican a niveles de tensión nominal de 10 kV a 40,5 kV.
Las unidades principales en anillo se pueden dividir en RMU aisladas por gas y RMU respetuosas con el medio ambiente según el medio aislante. Las RMU aisladas por gas suelen utilizar SF₆ como medio aislante y de extinción de arco, mientras que las RMU ecológicas adoptan gases respetuosos con el medio ambiente, como aire seco, N₂ u otras mezclas de gases ecológicos, así como tecnología de interrupción de vacío. También existe un tipo de RMU con aislamiento sólido, que generalmente utiliza resina epoxi como material aislante.
Las unidades principales en anillo se pueden dividir en RMU aisladas por gas y RMU respetuosas con el medio ambiente según el medio aislante. Las RMU aisladas por gas suelen utilizar SF₆ como medio aislante y de extinción de arco, mientras que las RMU ecológicas adoptan gases respetuosos con el medio ambiente, como aire seco, N₂ u otras mezclas de gases ecológicos, así como tecnología de interrupción de vacío. También existe un tipo de RMU con aislamiento sólido, que generalmente utiliza resina epoxi como material aislante.
nuevos productos
- Sistema aislado de gas de media tensión de 33 kV
- Paneles eléctricos RMU de media tensión de 11KV
- Paneles MV de unidad principal de anillo de media tensión de 11KV
- Aparamenta de distribución aislada en gas de media tensión de 11 kV
- Aparamenta de media tensión revestida de metal para interiores de 11 kV
- View as
Unidad principal de anillo aislado sólido de media tensión
Durante muchos años, Cotenele ha estado comprometida con la innovación, la investigación y el desarrollo de nuevos productos y tecnologías, y la unidad principal de anillo con aislamiento sólido de media tensión es uno de nuestros nuevos productos recientemente desarrollados. La unidad principal de anillo con aislamiento sólido de media tensión representa una dirección importante en la evolución de la tecnología inteligente e integrada para aparamenta de media tensión. Tiene las principales ventajas de materiales aislantes respetuosos con el medio ambiente y una mayor confiabilidad. Después de superar continuamente los desafíos de materiales y procesos, gradualmente se está convirtiendo en una opción ideal en muchos escenarios de aplicaciones clave.
Unidad principal de anillo respetuosa con el medio ambiente de 36 KV
Como importante fabricante y exportador de RMU en China, Cotenele ha proporcionado una gran cantidad de productos de unidades principales de anillo respetuosas con el medio ambiente de 36 KV para sistemas de distribución en Europa y América del Sur durante muchos años. Estas unidades principales de anillo con aislamiento de gas respetuosas con el medio ambiente se utilizan ampliamente en redes de distribución urbana, aplicaciones industriales y comerciales, construcción de infraestructura de transporte y otros campos. La característica importante de este tipo de unidades principales de anillo es que no contienen SF6 y utilizan aire seco o nitrógeno como gas aislante, lo que es beneficioso para proteger el medio ambiente.
Aparamenta respetuosa con el medio ambiente sin SF6 de 24 KV
Cotenele es un gran fabricante de aparamenta respetuosa con el medio ambiente y sin SF6 de 24 kV en China. La característica más importante de la aparamenta respetuosa con el medio ambiente de 24 kV es que esta aparamenta de media tensión o unidad principal en anillo ya no utiliza SF₆ (hexafluoruro de azufre), un gas de efecto invernadero tradicional, como medio aislante. En su lugar, emplea gases respetuosos con el medio ambiente, como aire seco y nitrógeno (N₂), o materiales aislantes sólidos, para proporcionar aislamiento. El tablero de distribución respetuoso con el medio ambiente RMU SF6 de 24 KV cumple con las normas internacionales pertinentes, como la serie IEC 62271, el Reglamento de gases F de la UE (UE) 2024/573, la serie IEEE/ANSI C37.20 y las normas UL/NEMA.
Aparamenta aislada en gas respetuosa con el medio ambiente de 12 kV
Cotenele es un gran fabricante y exportador de tableros de distribución en China, y nuestro tablero de distribución con aislamiento de gas ecológico de 12 KV ha obtenido un amplio reconocimiento de los usuarios en los mercados de Europa y América del Sur. Este tablero de distribución con aislamiento de gas ecológico utiliza aire seco a baja presión y nitrógeno y otros gases ecológicos como medio aislante y se usa ampliamente en sistemas de distribución de redes de anillo industriales y civiles, como pequeñas subestaciones de distribución secundaria, subestaciones de empresas industriales y mineras, áreas residenciales urbanas, aeropuertos, ferrocarriles y otros lugares.
Aparamenta de media tensión MV de unidad principal de anillo de media tensión RMU de 11KV
Cotenele es un gran fabricante y proveedor de unidades principales de anillo de media tensión y sus componentes centrales internos en China. Nuestras RMU de media tensión se exportan principalmente a regiones como Europa y Medio Oriente. La aparamenta de media tensión de unidad principal de anillo de media tensión RMU de 11 KV serie XGN66-12 es una aparamenta de CA fija para interiores con envolvente metálica diseñada para sistemas de energía trifásicos de 3,6 a 40,5 kV y 50 Hz. Se utiliza ampliamente para distribución de energía, control de circuitos y protección en aplicaciones como subestaciones, plantas industriales, edificios de gran altura, comunidades residenciales y transformadores tipo pedestal.
Dispositivo de distribución principal de anillo aislado en gas RMU MV de 33KV
Cotenele es uno de los principales proveedores de aparamenta principal de anillo aislado en gas RMU MV de 33KV serie HXGN-40.5 para State Grid Corporation de China. Nuestros productos de unidad principal de anillo no solo se venden a nivel nacional, sino que también se exportan a múltiples países y regiones de África, Europa y Medio Oriente. La unidad principal en anillo de voltaje medio de 35 KV serie HXGN-40.5 es un equipo de distribución de voltaje medio interior trifásico de CA de 50 Hz. Tiene las características de uso seguro, no afectado por el clima, fácil instalación, mantenimiento mínimo y tamaño compacto, y es adecuado para instalación en subestaciones tipo caja.
¿Qué es una unidad principal de anillo?
Una Ring Main Unit (RMU) es un conjunto de aparamenta de media tensión utilizada en redes de distribución. Integra componentes clave como interruptores de carga y fusibles en un gabinete metálico o no metálico.
Debe su nombre a su aplicación común en redes de distribución de tipo anillo, que proporcionan una alta confiabilidad del suministro de energía. En tal configuración de anillo, las líneas de distribución forman un circuito cerrado, lo que permite suministrar energía desde ambas direcciones.
Cuando ocurre una falla en una sección de la línea, la sección defectuosa se puede aislar rápidamente y la energía se puede restaurar desde el lado opuesto, minimizando el rango de corte.
Tipos de aislamiento RMU
- Tipo con aislamiento de gas SF₆ (excelente rendimiento pero alto impacto invernadero, todavía se usa ampliamente)
- Tipo con aislamiento sólido (seguro y respetuoso con el medio ambiente, que reemplaza gradualmente al SF₆)
- Tipo con aislamiento de aire (menor costo pero mayor tamaño)
- Tipo con aislamiento de gas respetuoso con el medio ambiente (tendencia de desarrollo futuro)
Las RMU se utilizan ampliamente en redes de distribución urbana, edificios comerciales, empresas industriales y mineras, proyectos de infraestructura y sistemas de energía renovable.
Componentes centrales internos
- Interruptor-seccionador (para abrir y cerrar la corriente de carga)
- Fusible (para interrumpir la corriente de falla)
- Seccionador de tierra (para seguridad en el mantenimiento)
¿Por qué se llama red en anillo?
En los sistemas de distribución de energía tradicionales, la electricidad se suministra en una estructura radial desde una única subestación. Si ocurre una falla, los usuarios intermedios experimentan interrupciones.
Una red en anillo conecta varios gabinetes RMU en un circuito de circuito cerrado. En funcionamiento normal, el sistema funciona en un estado de bucle abierto, lo que permite el suministro de energía desde ambas direcciones sin formar un cortocircuito.
Cuando ocurre una falla, la sección defectuosa se aísla y el punto normalmente abierto se cierra para restaurar la energía desde la dirección opuesta, lo que mejora la confiabilidad y la flexibilidad.
Construcción y componentes clave
Interruptor-seccionador (unidad C)
Puede conectar y desconectar de forma segura la corriente de carga normal, pero no puede interrumpir las corrientes de cortocircuito.
Fusible (unidad F)
Combinado con interruptor-seccionador para protección del transformador. En condiciones de falla, el fusible opera y dispara el interruptor.
Disyuntor (unidad V)
Utiliza disyuntores de vacío para interrumpir corrientes de falla. Normalmente se utiliza para circuitos entrantes y cargas críticas.
Diseño completamente aislado y sellado
Las RMU modernas utilizan gas SF₆ o gases ecológicos en una estructura de tanque sellada. Esto garantiza un diseño compacto, alta confiabilidad y resistencia al polvo, la humedad y la contaminación.
Principales áreas de aplicación
- Conjuntos residenciales
- Edificios comerciales
- Redes de distribución urbana
- Parques industriales y fábricas.
Clasificación de unidades principales de anillo
Por medio de aislamiento
- Tipo con aislamiento de gas SF₆
- Tipo con aislamiento sólido
- Tipo aislado en aire
- Tipo con aislamiento de gas respetuoso con el medio ambiente
| Tipo | Medio de aislamiento | Características clave | Nota ambiental |
| RMU con aislamiento SF₆ | Hexafluoruro de azufre (SF₆) | Compacto, totalmente sellado, no afectado por las condiciones ambientales, largos intervalos de mantenimiento. | El SF₆ tiene un alto potencial de calentamiento global; Las empresas de servicios públicos están haciendo la transición hacia alternativas. |
| RMU ecológica con aislamiento de gas | Gases naturales o de bajo PCA (aire seco, nitrógeno, mezclas de fluoronitrilo/fluorocetona) | Misma huella compacta que las unidades SF₆, impacto ambiental significativamente reducido | A menudo denominadas RMU de "gas verde" o "ecológicas". |
| RMU aislada en aire (AIR) | aire ambiente | Mayor huella, menor costo inicial, fácil inspección visual. | Normalmente se utiliza en interiores donde el espacio no es crítico. |
| RMU con aislamiento sólido | Materiales dieléctricos sólidos (por ejemplo, resina epoxi) | Sin gases de efecto invernadero, completamente sellado contra la humedad y la contaminación, compacto y de mínimo mantenimiento. | A menudo se clasifica en la categoría ecológica. |
Por unidad funcional
- Unidad C: Unidad de interruptor-seccionador
- Unidad F: Unidad combinada interruptor-fusible
- Unidad V: Unidad de disyuntor de vacío
- Unidad G: Seccionalizador o unidad de aislamiento.
| Tipo de unidad | Componentes principales | Función |
| Unidad C | Cortacircuitos | Crea, transporta y corta tanto corrientes de carga normales como corrientes de cortocircuito. Se utiliza para la protección del alimentador donde se requiere interrupción frecuente de fallas. |
| Unidad F | Interruptor de carga y combinación de fusibles | El interruptor-seccionador maneja corrientes de carga normales; el fusible proporciona protección contra cortocircuitos. Comúnmente utilizado para unidades alimentadoras de transformadores. |
| Unidad V | Disyuntor de vacío | Similar a C pero que utiliza específicamente interruptores en vacío. Adecuado para aplicaciones que requieren una resolución de fallas rápida y confiable. |
| Unidad G | Seccionador (aislador) | Proporciona aislamiento y conexión a tierra visibles, pero no puede interrumpir la corriente de carga ni la corriente de falla. Se utiliza como punto de aislamiento de entrada/salida o para seccionamiento. |
| Unidad SL/S | Interruptor de apertura de carga (independiente) | Crea y corta corrientes de carga normales pero no incluye un fusible. Se utiliza para unidades de entrada/salida en un bucle. |
RMU frente a aparamenta revestida de metal
La aparamenta revestida de metal utiliza compartimentos completamente separados para barras colectoras, disyuntores y secciones de cables, lo que proporciona alta seguridad y visibilidad de los puntos de aislamiento.
Las RMU, por otro lado, son sistemas compactos y completamente sellados diseñados para redes de distribución que requieren confiabilidad, tamaño reducido y mantenimiento mínimo.
| Característica | Unidad principal de anillo (RMU) | Aparamenta revestida de metal (p. ej., KYN) |
| Huella | Compacto; ancho típicamente 300-600 mm | Más grande; ancho típicamente 800-1000 mm |
| Aislamiento | Principalmente aislados con gas (SF₆ o alternativas) en tanques sellados | Principalmente aislado en aire con barras colectoras visibles |
| Interruptores primarios | Interruptor-seccionador +fusibles (predominantemente) | Disyuntores de vacío (predominantemente) |
| Costo | Más bajo, debido a su simplicidad y compacidad. | Más alto, con protección más avanzada |
| Rol típico | Distribución secundaria, redes en anillo, subestaciones compactas. | Distribución primaria, alimentadores de subestaciones, arranque directo de grandes motores. |
¿Por qué elegir Cotenele?

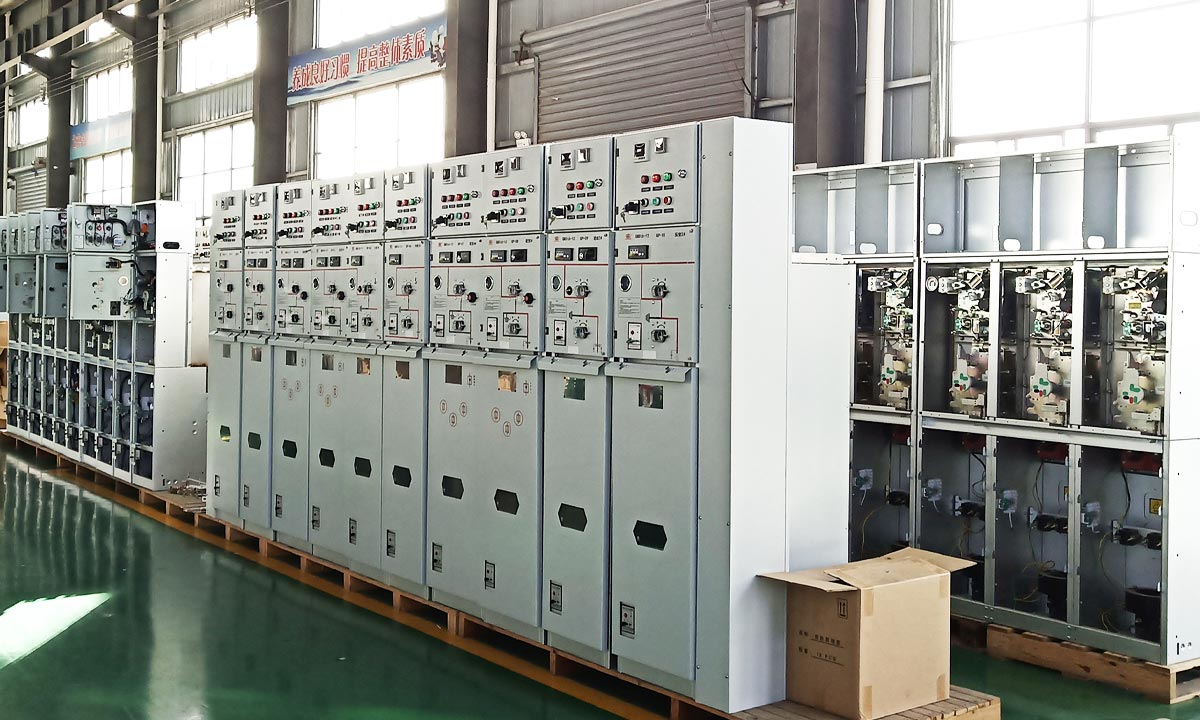

Cotenele es un socio importante de State Grid Corporation de China. Operamos una fábrica propia que cubre más de 30.000 metros cuadrados.
Nuestra gama de productos incluye aparamenta aislada en gas, aparamenta respetuosa con el medio ambiente y unidades principales en anillo con tensiones nominales de 12 kV a 40,5 kV.
Todos los componentes internos se fabrican internamente. Estamos certificados con ISO9001, ISO14001 e ISO18001.
Nuestros productos se utilizan ampliamente en las industrias de energía, ferrocarriles, petroquímica y construcción municipal. Nuestra sede está ubicada en la ciudad de Liushi, ciudad de Yueqing, Wenzhou, conocida como la "capital eléctrica" de China.
Una unidad principal en anillo es una solución de aparamenta de media tensión compacta y altamente confiable. Permite la operación de red tipo anillo, mejorando la confiabilidad del suministro de energía y la flexibilidad operativa.
La tecnología RMU moderna está evolucionando hacia:
- Sistemas de aislamiento ecológicos sin SF₆
- Integración con sistemas de monitoreo digital y control remoto.
