Paneles MV de unidad principal de anillo de media tensión de 11KV

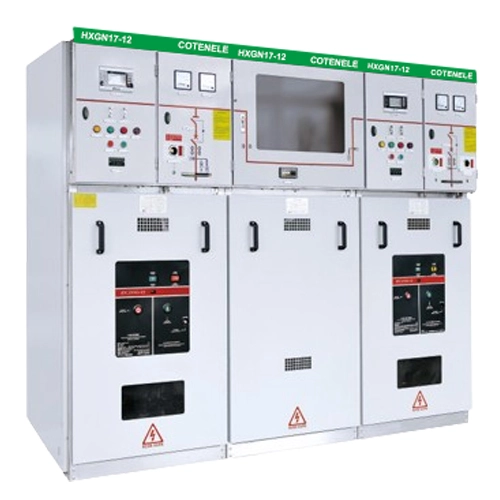

Cotenele es uno de los fabricantes más importantes de RMU en China, las unidades principales de anillo compactas HXGN15-12 fabricadas por nosotros son muy populares en el mercado. Los paneles MV de unidad principal de anillo de media tensión HXGN15-12 de 11 KV son una unidad principal de anillo cerrada de metal de tipo fijo, que generalmente se utiliza para sistemas de distribución de energía trifásicos de 11 kV y 50 Hz. Esta RMU HXGN15-12 tiene las características de una construcción modular con compartimientos separados de barra colectora y aparamenta y un mecanismo de obturador que aísla la aparamenta cuando se abre el interruptor de carga, lo que garantizará un mantenimiento seguro. El interruptor de carga tipo puffer ofrece una interrupción confiable, mientras que el mecanismo de operación (manual o impulsado por motor) incluye un enclavamiento integral de “cinco prevenciones”. Su disposición trifásica de adelante hacia atrás minimiza el espacio que ocupa. Los componentes son fáciles de reemplazar y la unidad no presenta riesgo de incendio o explosión. Es adecuado para aplicaciones de terminales y redes en anillo, incluidas subestaciones compactas.

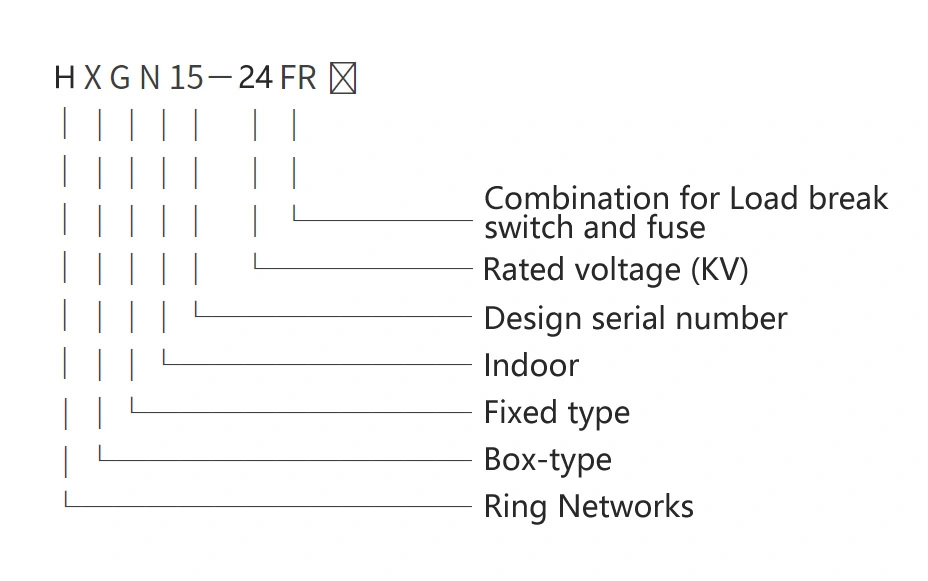

Modelo y significados

Principales parámetros técnicos.

Principales parámetros técnicos de RMU.

Parámetros del transformador de protección de fusibles.

Condiciones de trabajo

1.Temperatura ambiente:-25℃~ +40℃;

2. Altitud:No exceder los 1000 m sobre el nivel del mar:

3.Humedad ambiental:HR promedio diario ≤ 95 %: HR promedio mensual ≤ 90 %

4. Presión de vapor de agua:HR promedio diario≤ 2,2 kPa; HR promedio mensual≤ 1,8 kPa;

5. Entorno ambiental:Sin incendio, peligro de explosión, contaminación grave, corrosión química y vibración severa.

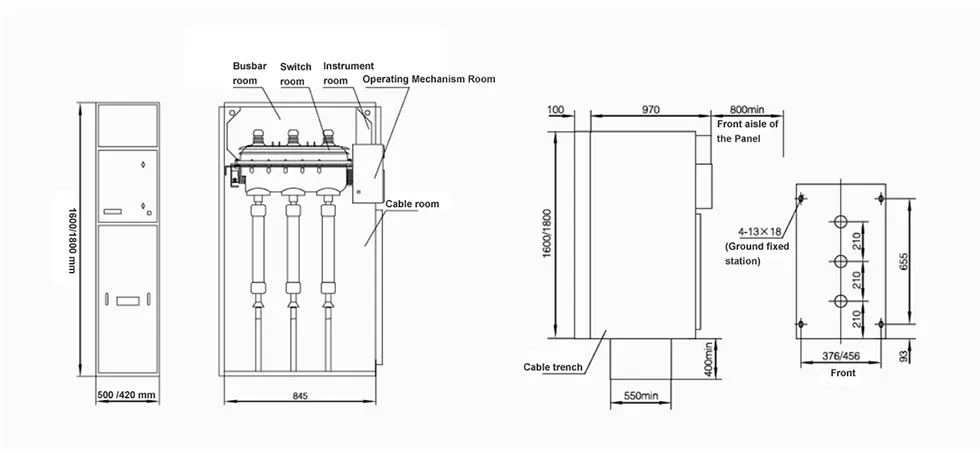

Estructura del producto

Los paneles MV de unidad principal de anillo de voltaje medio HXGN15-12 de 11 KV adoptan una estructura de gabinete fijo con cubierta metálica. El gabinete generalmente se construye a partir de láminas de acero de aluminio galvanizado remachadas y generalmente consta de una unidad superior y un compartimento de cables inferior.

La unidad consta de los siguientes cuatro compartimentos funcionales:

Principio de funcionamiento

1. Principio de extinción del arco del interruptor principal

RMU del interruptor-seccionador de carga SF6:La carcasa del interruptor está hecha de resina epoxi y llena de gas SF6, que sirve como medio aislante y extintor de arco. Durante el proceso de apertura, un mecanismo tipo soplador genera un flujo de gas que extingue el arco, lo que puede garantizar un rendimiento de interrupción estable y confiable.

RMU del interruptor de ruptura de carga en vacío:Utiliza un interruptor de vacío, donde la alta rigidez dieléctrica del vacío extingue el arco. Esta versión ofrece las ventajas de no riesgo de incendio o explosión y una larga vida eléctrica.

2. Principio de protección de la combinación interruptor-fusible

El interruptor de carga se puede combinar con fusibles. Cuando se funde cualquier fusible de fase, su percutor activa un mecanismo de conexión que abre el interruptor de carga, proporcionando una interrupción de una sola operación de la corriente de cortocircuito para proteger el transformador.

3. Principio de suministro de energía de la red en anillo

Las unidades principales en anillo se pueden combinar y ampliar de manera flexible para formar unidades de suministro de energía de red en anillo. Si una línea entrante falla, la otra línea entrante puede mantener el suministro de energía, asegurando el funcionamiento continuo de las sucursales de los usuarios.

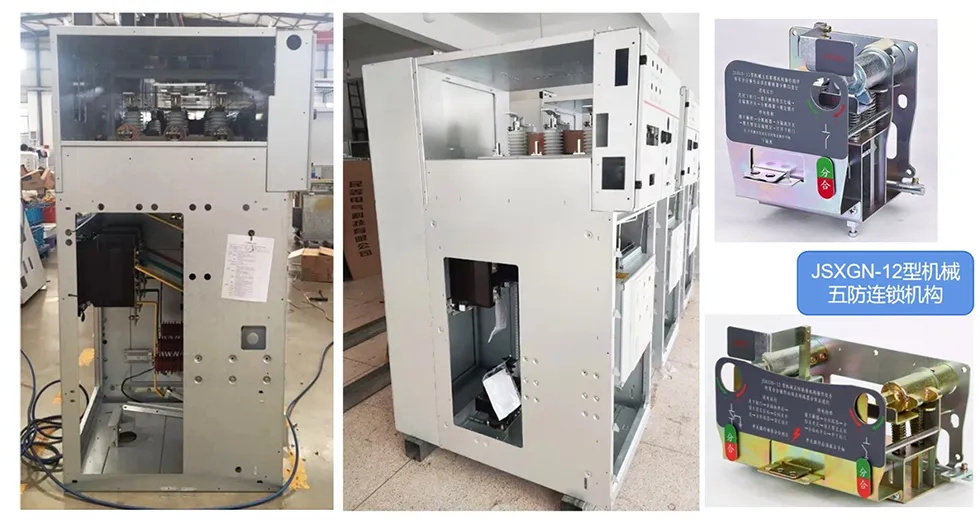

4. Mecanismo de bloqueo de seguridad

Los paneles MV de la unidad principal de anillo de media tensión de 11 kV están equipados con un completo dispositivo de enclavamiento mecánico de "cinco pruebas". Por ejemplo, la escotilla sólo se puede abrir después de que el interruptor de carga esté abierto y el interruptor de puesta a tierra esté cerrado; el interruptor de carga no se puede cerrar cuando la escotilla está abierta.

¿Por qué elegir Cotenele?

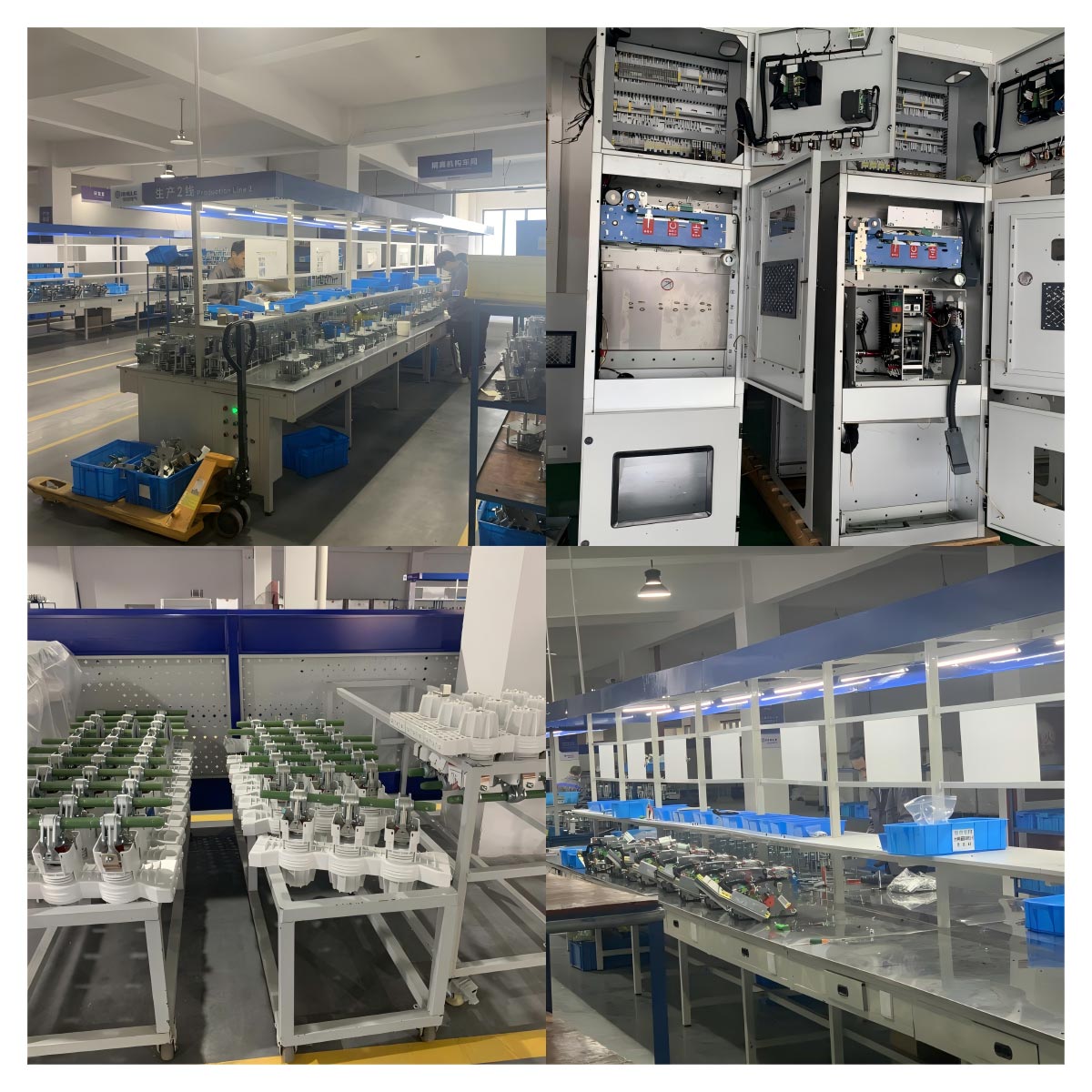

Cotenele International Trade (Wenzhou) Co., Ltd. es un fabricante y exportador impulsado por la tecnología que combina una fábrica propia de 30.000 m² con años de acumulación tecnológica en componentes centrales de aparamenta de 12 kV a 40,5 kV.

Hemos invertido mucho esfuerzo en la investigación y el desarrollo de tableros aislados en gas, tableros respetuosos con el medio ambiente y tableros aislados en aire, y también tenemos una línea completa de productos que cubre unidades principales de anillo, subestaciones prefabricadas, transformadores, disyuntores, interruptores de aislamiento y otros productos. Nuestros productos sirven a sectores exigentes como el de energía, ferrocarriles, petroquímicos, metro, construcción municipal, acero y carbón.

Respaldados por las certificaciones ISO9001, ISO14001 e ISO18001, implementamos completamente la gestión de ERP y hemos logrado avances clave en protección ambiental, diseño compacto, inteligencia y operación sin mantenimiento.

Ubicados en la "capital eléctrica" ​​de China (Liushi, Yueqing), no solo somos un fabricante sino un proveedor integrado de alta calidad de componentes completos de media tensión. Nuestro equipo avanza con los tiempos, comprometidos a brindar los mejores productos y el mejor servicio. Contáctenos para experimentar confiabilidad, innovación y soporte incondicional.

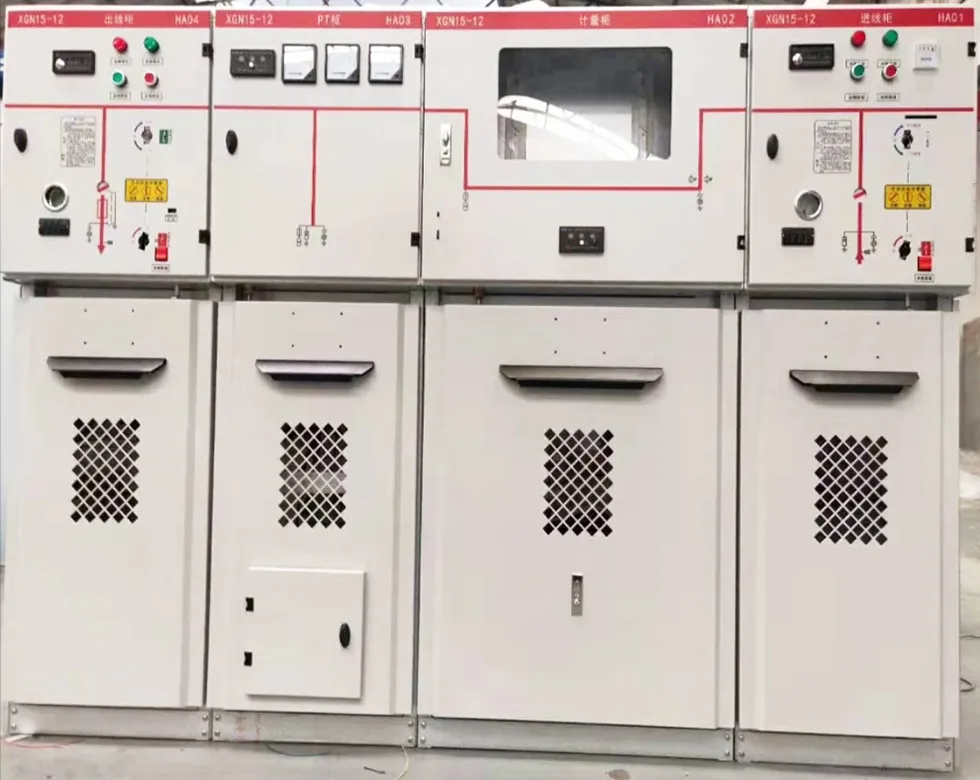

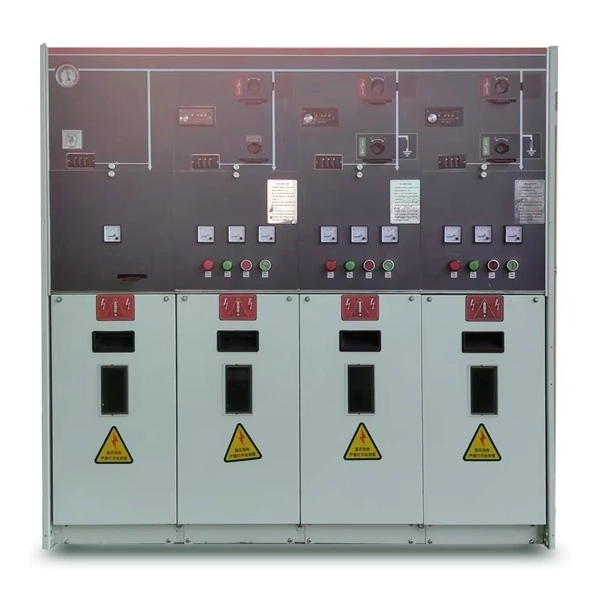

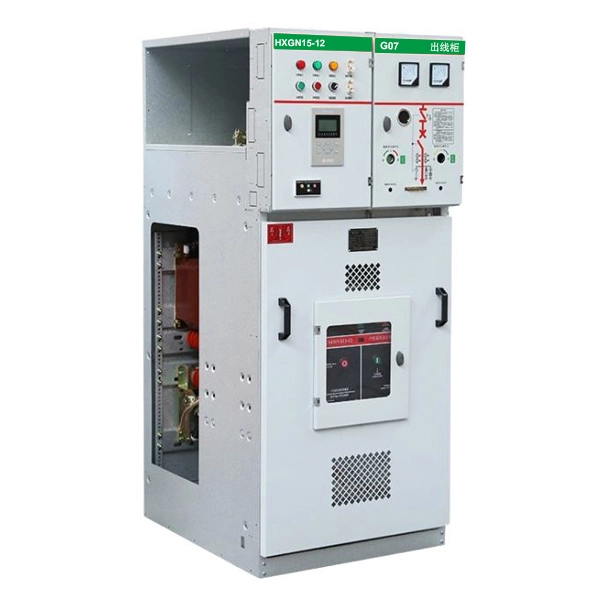

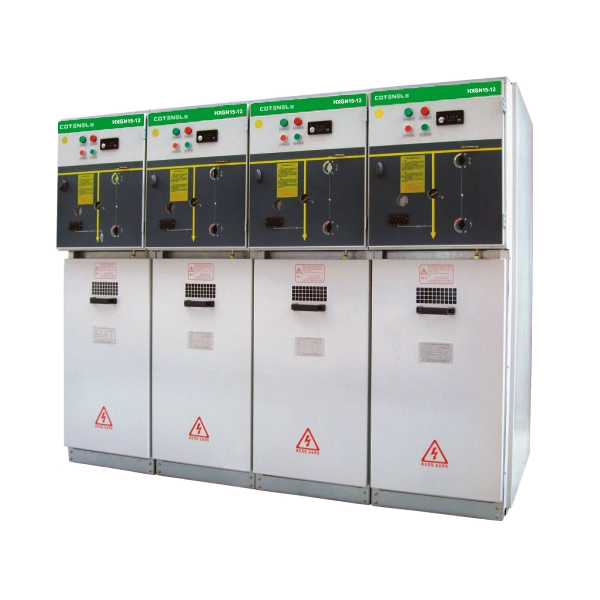

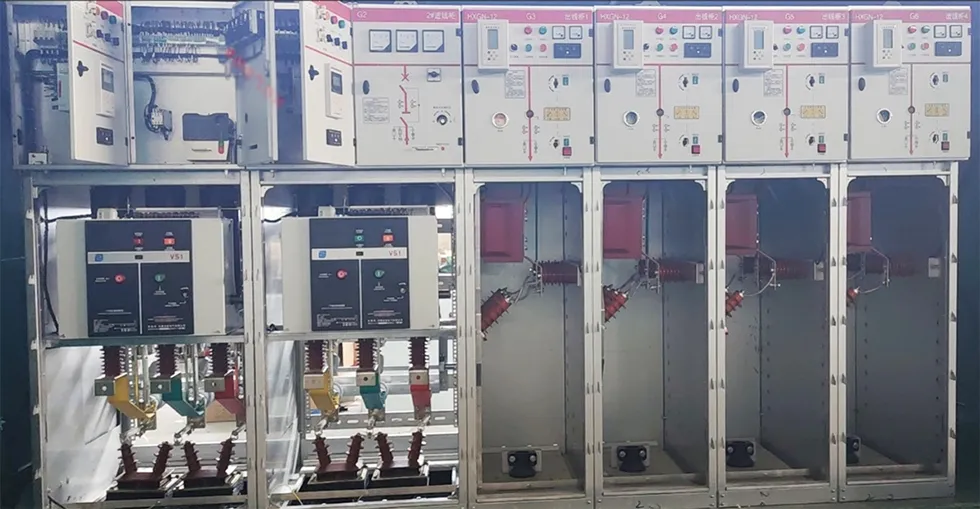

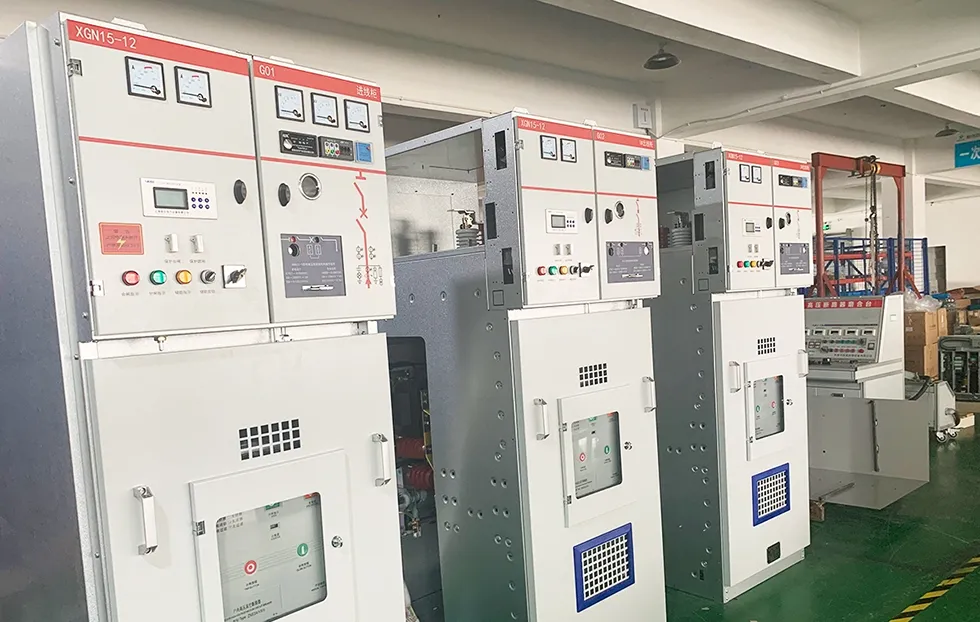

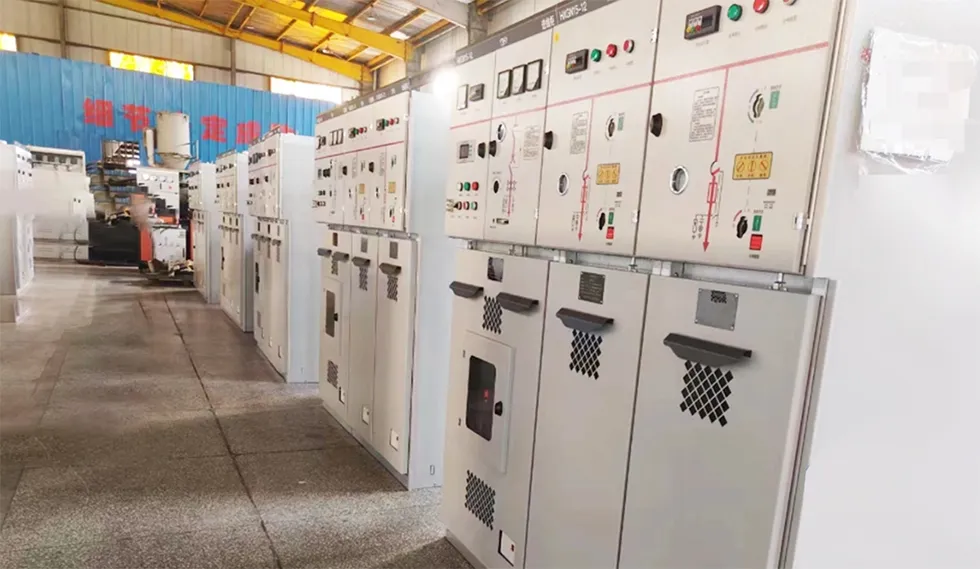

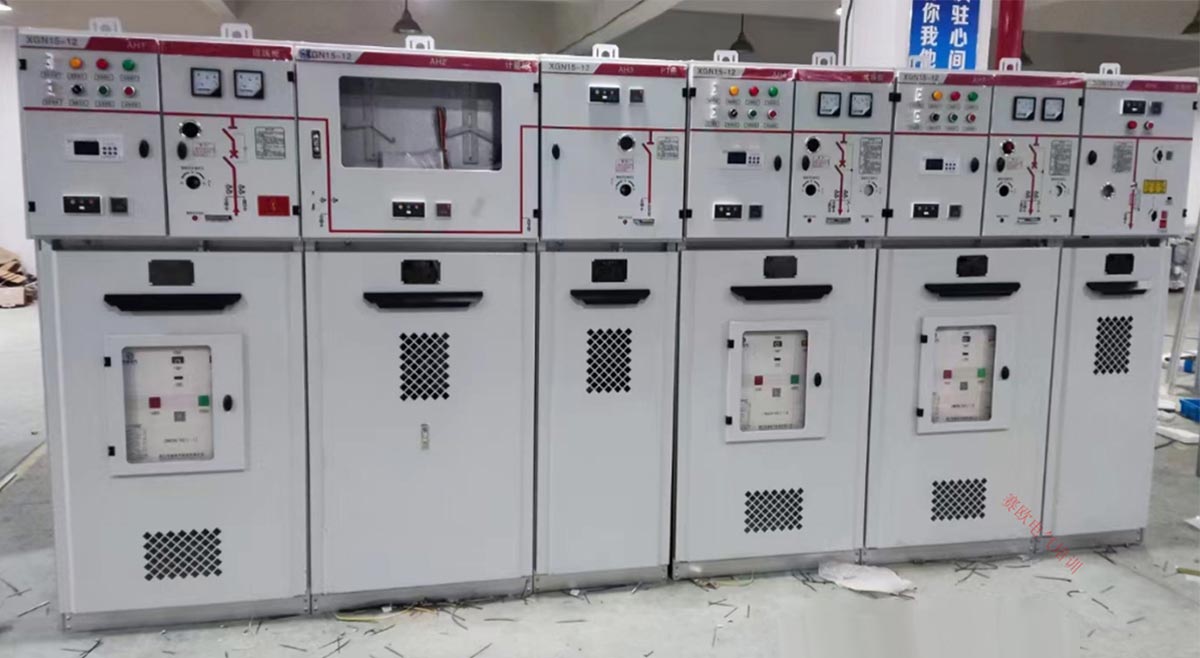

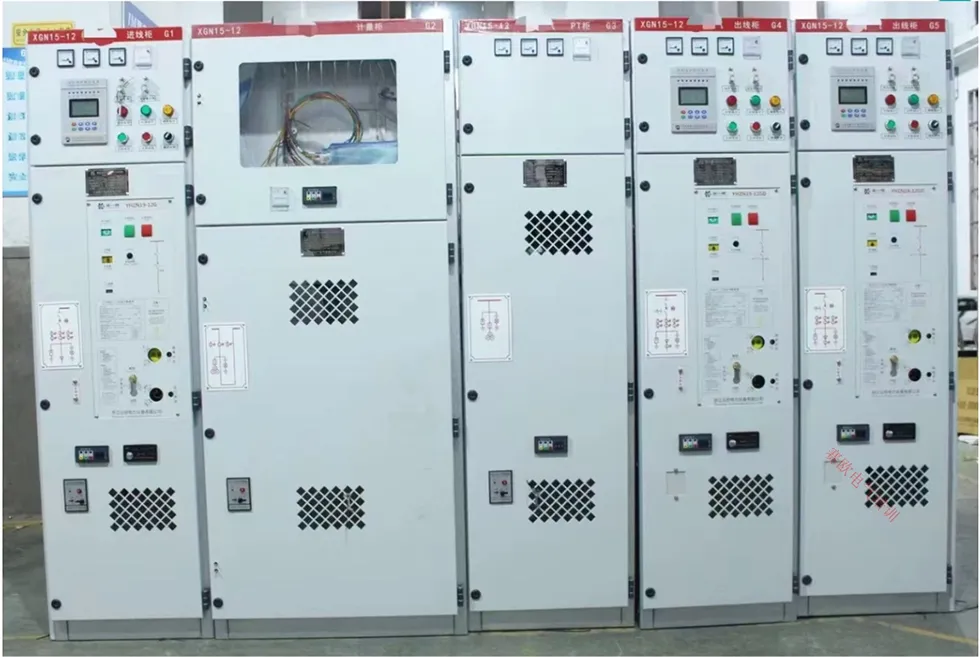

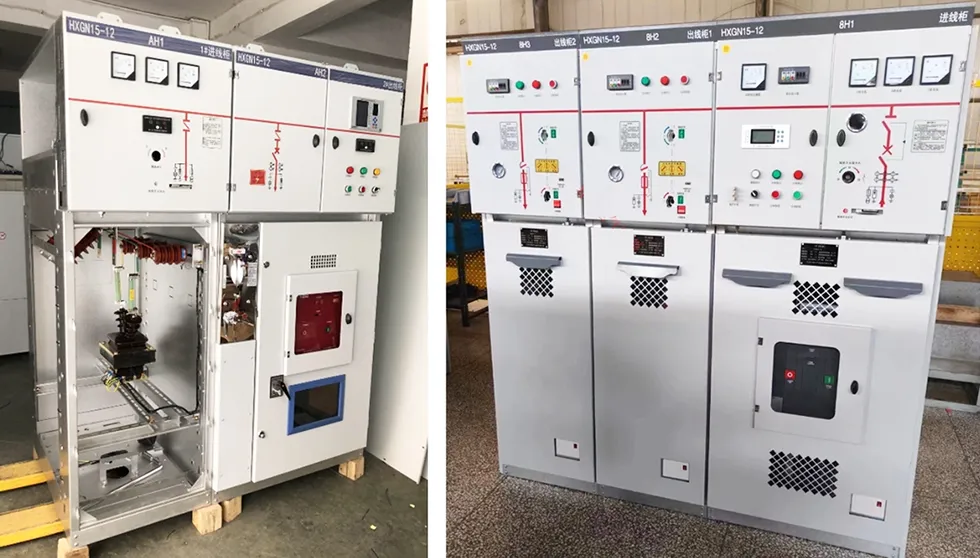

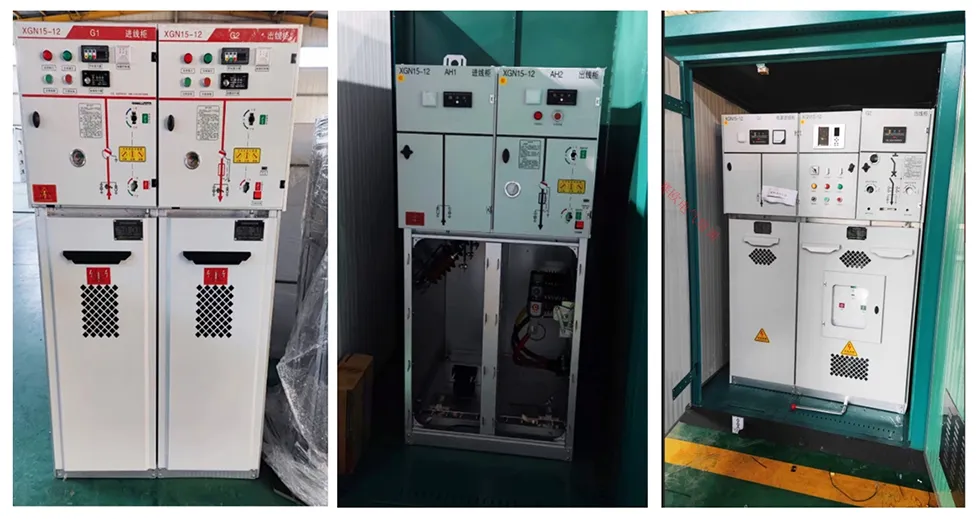

Muestra de productos
