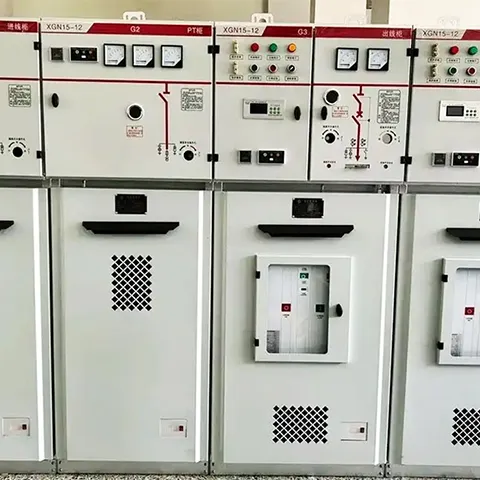

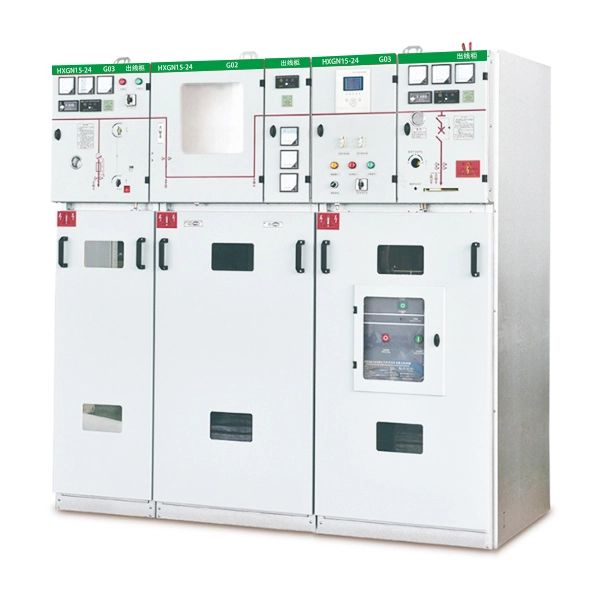

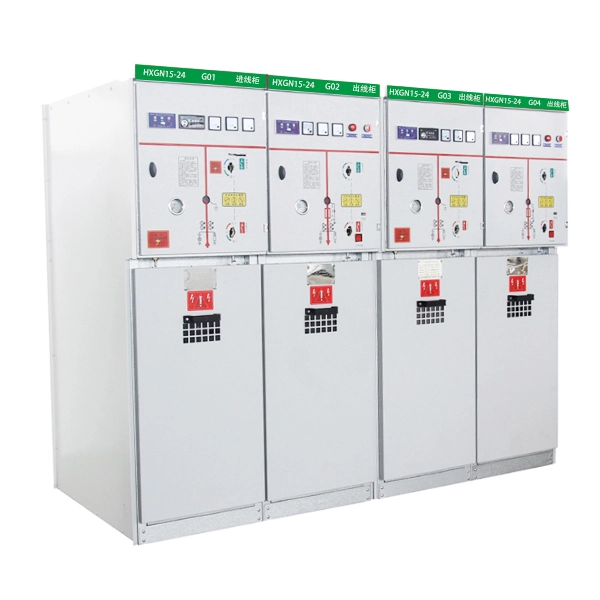

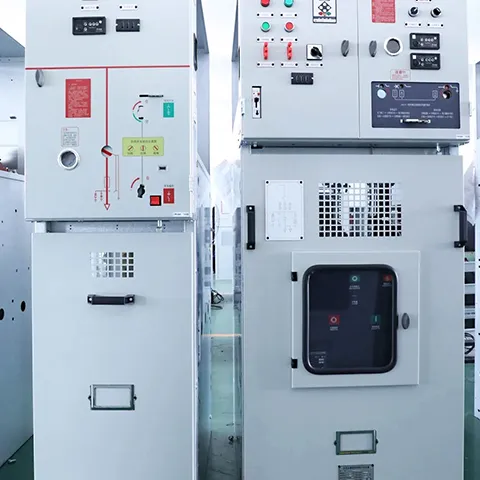

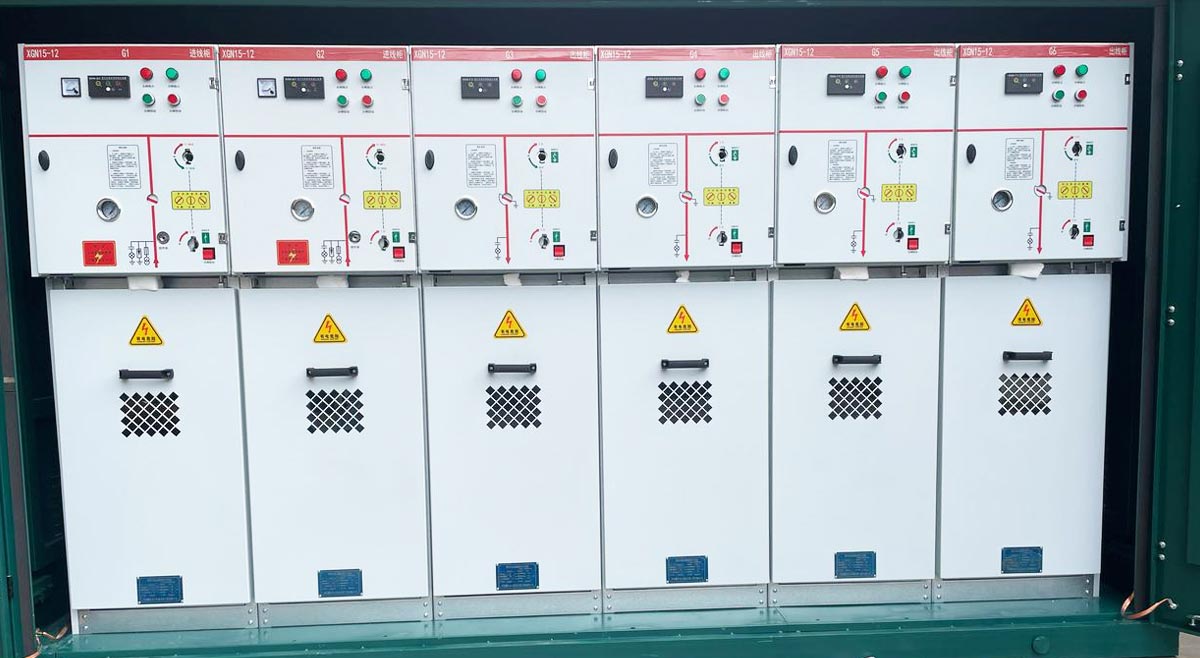

Panel RMU de unidad principal de anillo de media tensión de 22KV

La unidad principal de anillo es uno de los productos principales fabricados por Cotenele, podemos proporcionar RMU cuyo voltaje es de 3,6 kv a 40,5 kv. El panel RMU de unidad principal de anillo de voltaje medio de 22 KV de la serie XGN15-24 está diseñado para sistemas de distribución de energía trifásicos de CA de 50 Hz con un voltaje nominal de 24 kV. Todo el gabinete de la unidad principal en anillo emplea aislamiento de aire para el sistema de barras colectoras. Desarrollada para redes de distribución modernas, la RMU XGN15-24 es una solución de aparamenta en gabinete metálico compacta, ampliable y escalable adecuada para aplicaciones de automatización de distribución. El producto cumple totalmente con los estándares IEC 62271-200 y cumple con los requisitos de proyectos de renovación de redes eléctricas urbanas y distribución de energía industrial.

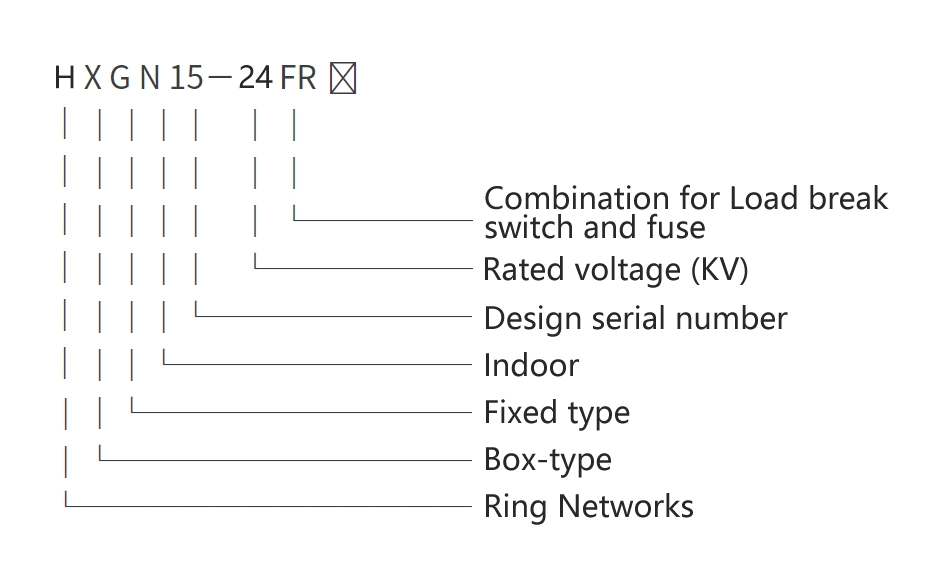

Modelo y significados

Condiciones de trabajo

1. Rango de temperatura ambiente:El límite superior es +40 °C y el límite inferior es –25 °C. La temperatura media medida durante cualquier período de 24 horas no excederá los +35 °C.

2. Humedad relativa:La humedad relativa media diaria no supera el 95 %, y la humedad relativa media mensual se mantiene por debajo del 90 %.

3. Altitud:La altitud no superior a 1 000 m sobre el nivel del mar.

4. Aire acondicionado:El aire circundante está libre de contaminación significativa por polvo, humo, gases corrosivos o inflamables, vapor o niebla salina.

5. Condiciones de vibración y sísmica:Las vibraciones externas o los movimientos del suelo que se originan son insignificantes y no tienen ninguna influencia mensurable en el equipo.

Parámetros técnicos

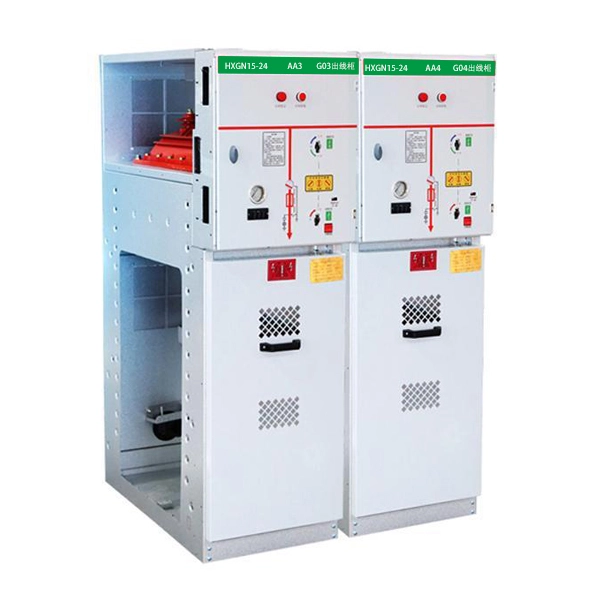

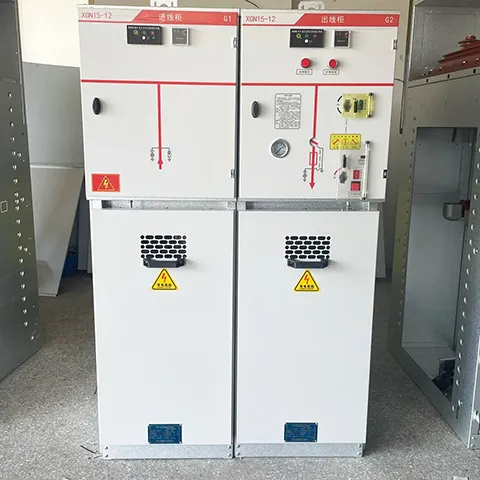

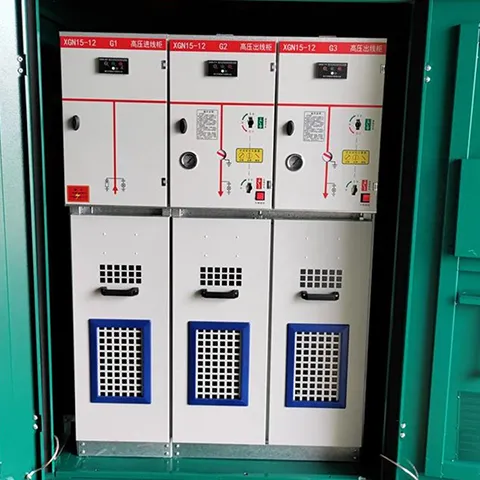

Estructura del producto del XGN15-24

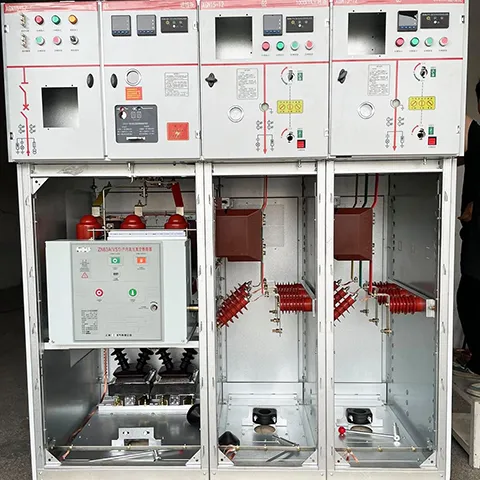

El panel RMU de unidad principal de anillo de media tensión XGN15-24 de 22 KV está compuesto por cuatro compartimentos funcionales principales, cada compartimento tiene diferentes funciones dentro del tablero:

1. Compartimento de barra colectora

El compartimento de la barra colectora está ubicado en la sección superior de la unidad principal en anillo. Las barras colectoras principales están conectadas entre sí y recorren todo el cuerpo de la unidad principal en anillo. La función principal de este compartimento es la recolección y distribución eficiente de energía a través de múltiples unidades interconectadas.

2. Compartimiento del interruptor de carga (compartimento del interruptor principal)

Los interruptores de corte en carga (como FLN36-24 o FLN56) generalmente se instalan en este compartimiento como aparamenta principal. La carcasa del interruptor seccionador bajo carga está hecha de resina epoxi y llena de gas hexafluoruro de azufre como medio aislante. Hay una ventana de observación en el caparazón. Además, según las necesidades del cliente, el compartimento también puede equiparse con un densímetro de gas de hexafluoruro de azufre o un densímetro de gas con contactos de alarma.

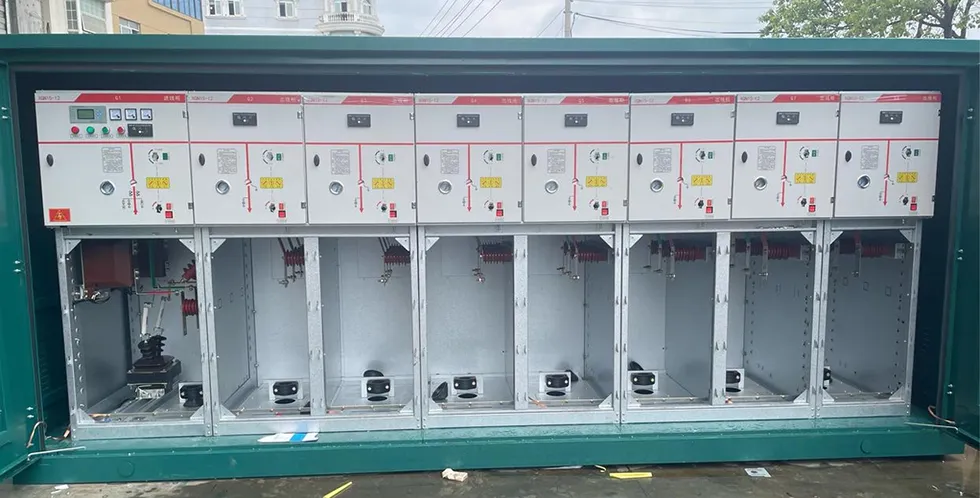

3. Compartimento para cables

Los compartimentos para cables suelen tener suficiente espacio para una fácil conexión de cables. Tanto los cables de un solo núcleo como los de tres núcleos se pueden conectar mediante terminaciones de cable simples sin blindaje. En este compartimento también se pueden instalar otros componentes como pararrayos, transformadores de corriente e interruptores de puesta a tierra. Hay ventanas de observación y dispositivos de bloqueo de seguridad en la puerta del compartimento, mientras que la placa inferior incluye una cubierta de sellado, abrazaderas para cables del tamaño adecuado y marcos de soporte. Para la instalación de cables se desmonta la placa inferior y el marco frontal.

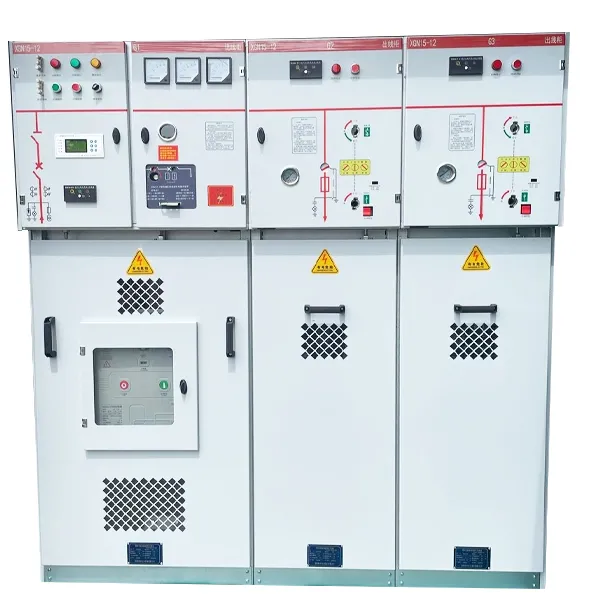

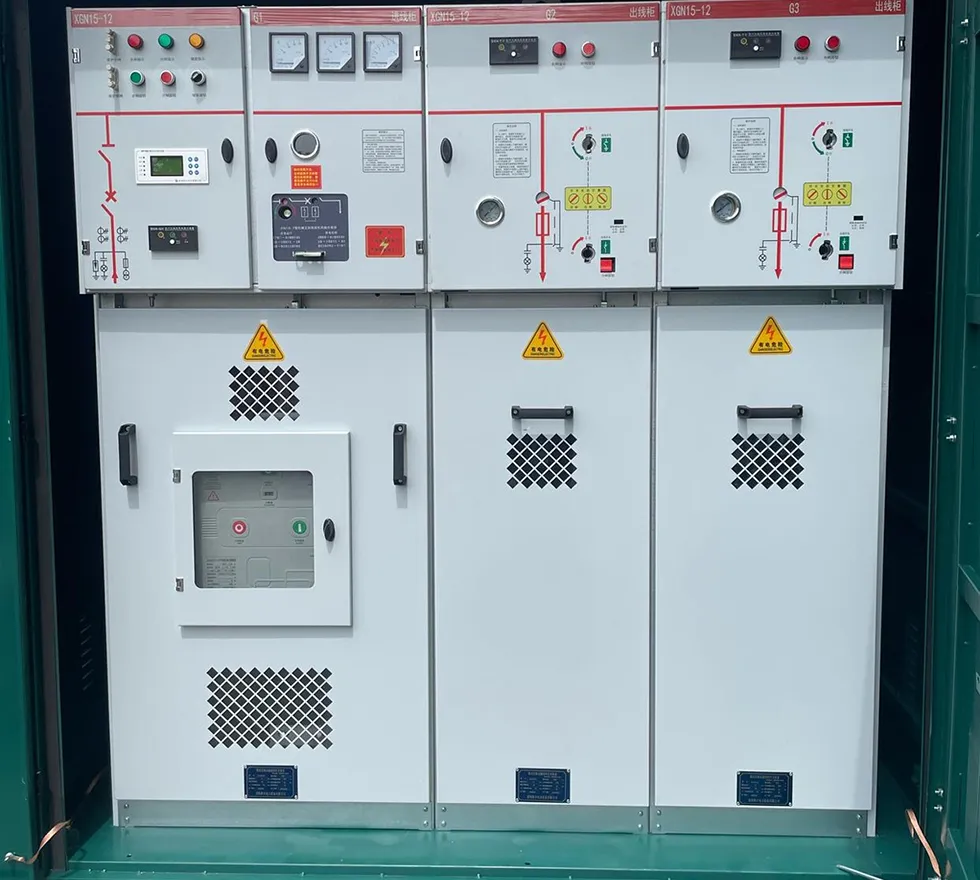

4. Compartimiento de control de bajo voltaje

El compartimento de bajo voltaje tiene ambas funciones: sistema de enclavamiento y panel de control. Hay un mecanismo de operación de resorte con indicador de posición y dispositivos de enclavamiento mecánico. El compartimento también puede equiparse con contactos auxiliares, bobinas de disparo, mecanismos de disparo de emergencia, pantallas capacitivas en vivo, cerraduras con llave y dispositivos operativos eléctricos. Todo el compartimento de bajo voltaje se puede reemplazar si es necesario; este diseño de modularización puede mejorar la capacidad de servicio.

5. Mecanismos de entrelazamiento

El compartimento de bajo voltaje está equipado con un sistema de enclavamiento mecánico de cinco posiciones para evitar una secuencia de operación incorrecta. Este diseño integral de enclavamiento garantiza la seguridad de la operación.
