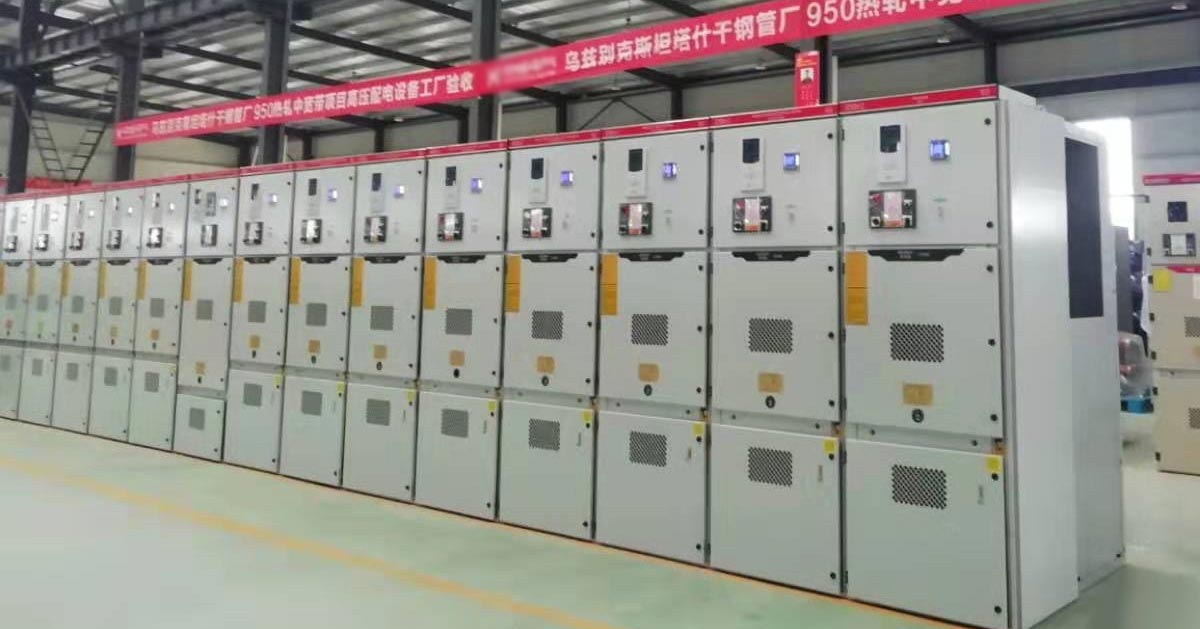

¿Cuáles son los tipos de aparamenta de media tensión?

Aparamenta de media tensiónes un dispositivo eléctrico esencial para el control, protección y aislamiento de equipos eléctricos con tensión nominal de 3,6 kV a 40,5 kV en redes de distribución de energía.

Hay varios tipos según la aplicación, el costo y las condiciones ambientales, incluidos los tableros de distribución extraíbles (montados en el medio), los tableros de distribución fijos, las unidades principales en anillo (RMU), los tableros de distribución aislados en gas y los tableros de distribución con aislamiento sólido.

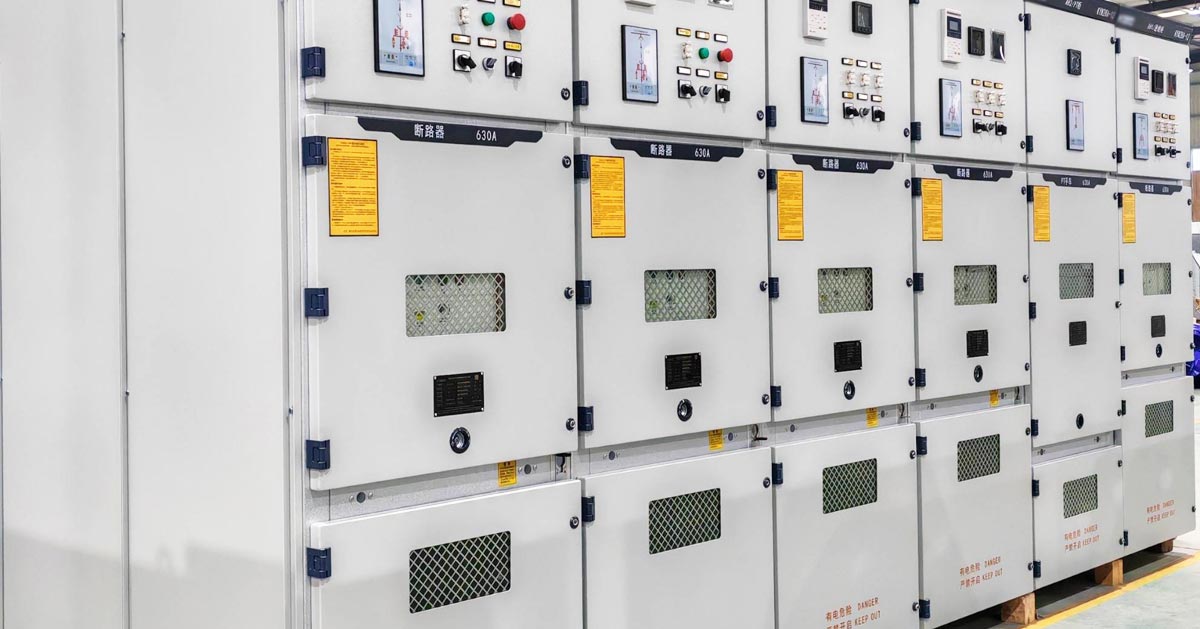

1. Aparamenta extraíble

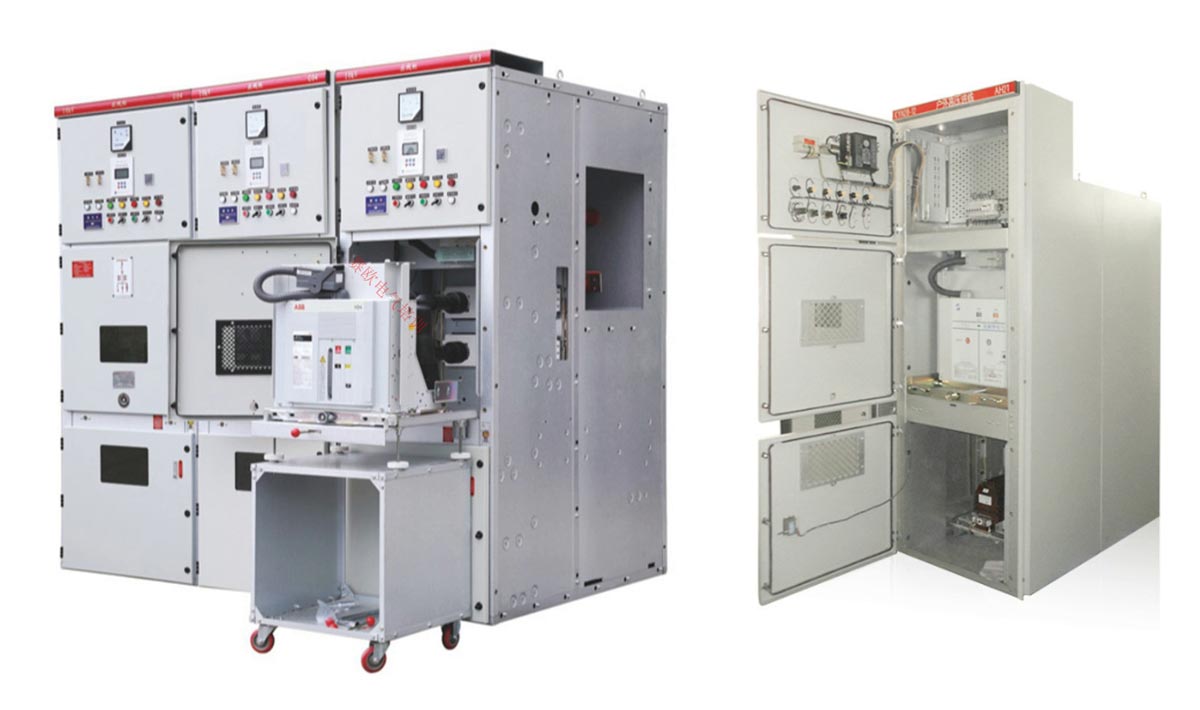

El disyuntor de vacío de este tablero generalmente se instala en un carro de mano móvil, que se puede mover fácilmente dentro y fuera del gabinete.

La principal ventaja es el mantenimiento y la sustitución rápidos: un interruptor defectuoso se puede cambiar por una unidad de repuesto en cuestión de minutos, lo que reduce considerablemente el tiempo de inactividad.

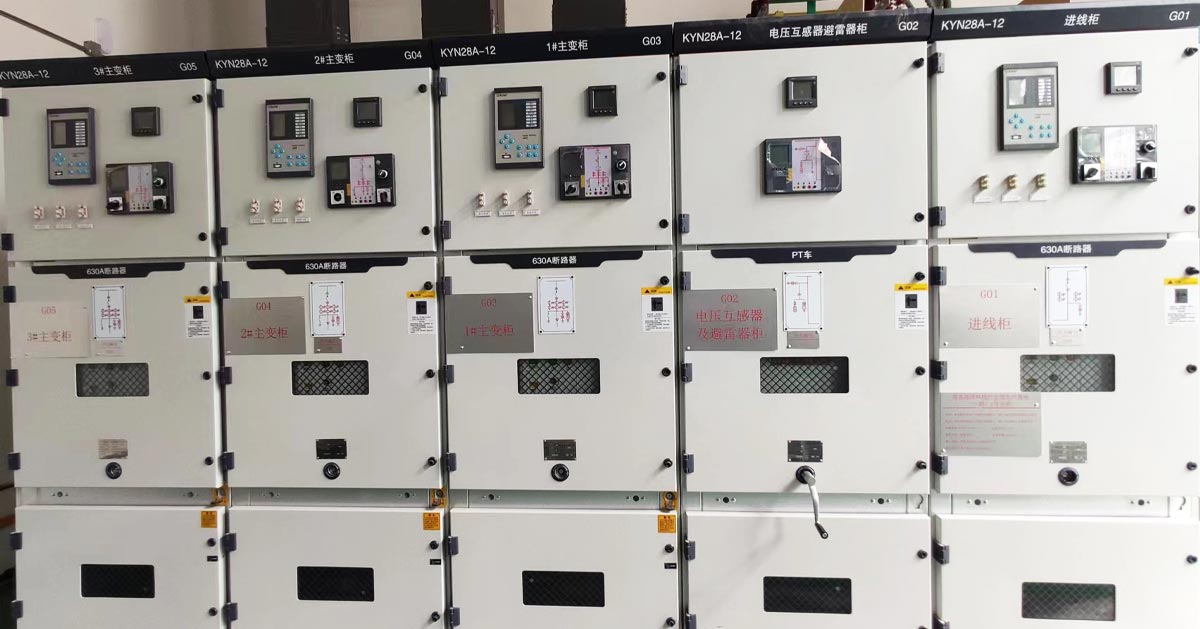

Los tipos extraíbles, como el KYN28 12, también ofrecen una configuración flexible y enclavamientos mecánicos confiables. Se utilizan ampliamente en subestaciones, plantas industriales y sistemas de distribución de servicios públicos donde se requiere alta confiabilidad y fácil mantenimiento.

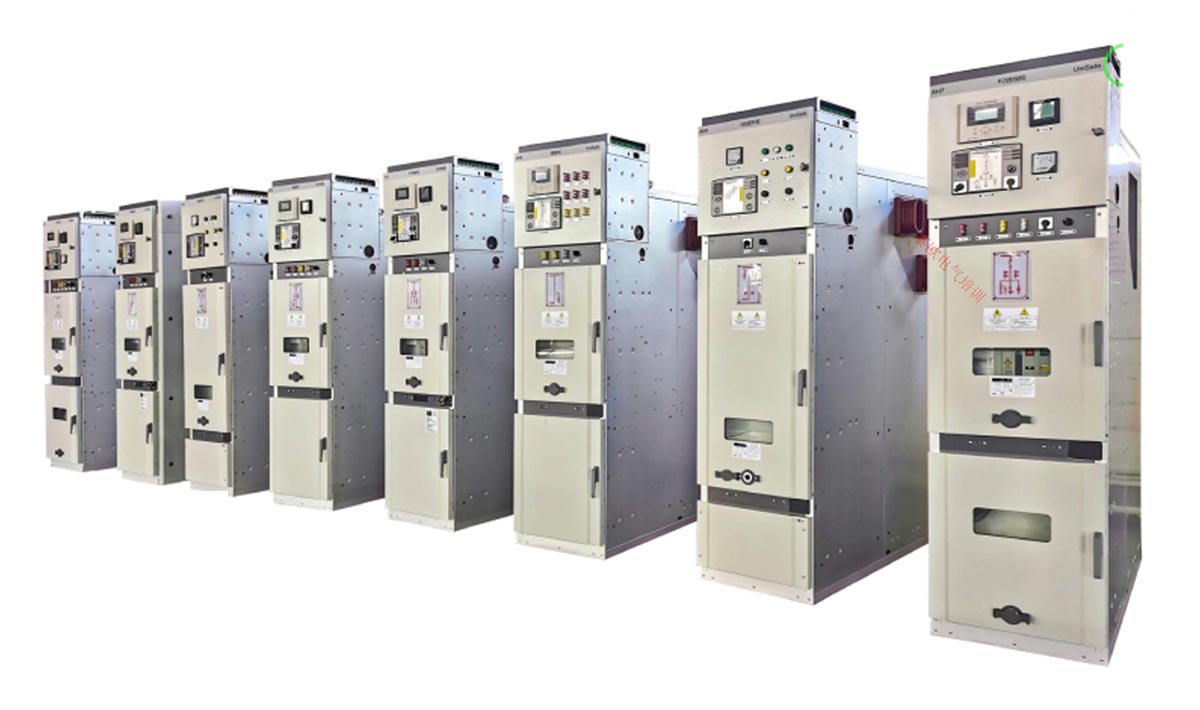

2. Aparamenta fija

La aparamenta fija mantiene todos los componentes primarios instalados permanentemente dentro del panel.

Esta estructura da como resultado menores costos de material y fabricación, a menudo entre un 30 y un 50 por ciento menos que los tipos extraíbles.

La compensación es un mayor tiempo de reparación, ya que cualquier falla requiere desenergizar toda la sección.

Los tipos fijos (como XGN2 12) todavía se utilizan ampliamente en proyectos de presupuesto limitado, circuitos secundarios o ubicaciones donde las operaciones de conmutación son poco frecuentes.

3. Unidades principales de timbre (RMU)

Una RMU es una aparamenta compacta montada en fábrica que se utiliza principalmente en redes de distribución secundaria.

En lugar de disyuntores, la mayoría de las RMU utilizan interruptores de carga combinados con fusibles para proteger el transformador.

Son adecuados para redes principales en anillo, subestaciones compactas e instalaciones en gabinetes exteriores debido a su pequeño tamaño y menor costo.

La principal limitación es que no pueden interrumpir altas corrientes de cortocircuito de forma independiente y dependen de fusibles o disyuntores aguas arriba para la protección contra fallas.

4. Aparamenta aislada en gas (GIS)

La aparamenta aislada por gas encierra todas las piezas vivas en un tanque sellado lleno de gas aislante, generalmente SF6 o mezclas más nuevas y ecológicas de aire seco o fluoronitrilo.

Debido a que el gas tiene una rigidez dieléctrica mucho mayor que el aire, los equipos GIS pueden ser entre un 50 y un 70 por ciento más pequeños que los tableros aislados en aire.

Está completamente sellado contra la humedad, el polvo y la sal, lo que lo hace adecuado para entornos hostiles como zonas costeras, subestaciones subterráneas o plataformas marinas.

Las desventajas son un mayor costo inicial y, en los sistemas basados ​​en SF6, preocupaciones ambientales.

5. Aparamenta con aislamiento sólido

En diseños con aislamiento sólido, los conductores de alto voltaje están incrustados en resina epoxi o materiales sólidos similares.

Esto proporciona una estructura completamente sellada y segura al tacto, eliminando la dependencia de espacios de aire o presión de gas.

Las celdas con aislamiento sólido son inmunes a la altitud, la humedad y la contaminación, y no contienen SF6, lo que las hace respetuosas con el medio ambiente.

Aunque su costo es más alto que el de los cuadros convencionales aislados en aire, ofrece un buen equilibrio entre seguridad, compacidad y sostenibilidad, y se usa ampliamente en edificios ecológicos y proyectos de redes inteligentes.

Principales diferencias

• Estructura: RMU extraíble versus fija versus compacta versus tanque sellado versus sólido fundido
• Medio de aislamiento: aire, gas o epoxi sólido
• Componentes principales: disyuntores versus interruptores de carga
• Prioridad de aplicación: conveniencia de mantenimiento, rentabilidad, ahorro de espacio, adaptabilidad ambiental

Al comprender estas clasificaciones, los ingenieros pueden seleccionar el tablero de distribución de media tensión más adecuado según el presupuesto, la confiabilidad, las condiciones del espacio y el entorno operativo.

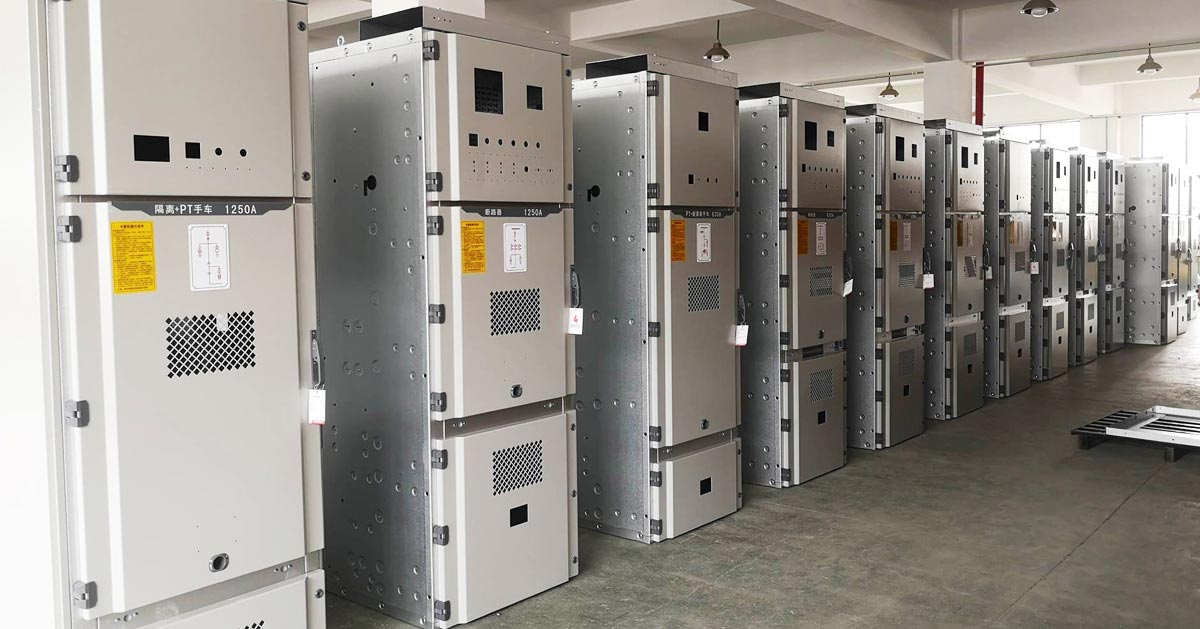

¿Cuáles son la estructura interna y los componentes principales de los conmutadores de media tensión?

Cuatro compartimentos funcionales

• Compartimento de barra colectora: Ubicado en la parte superior trasera del panel, recoge y distribuye energía desde la barra colectora principal.
• Compartimento del disyuntor/carro de mano: Alberga el camión del disyuntor, el área clave para el funcionamiento normal y la interrupción de fallas.
• Compartimento de cables: Conecta cables entrantes y salientes y acomoda transformadores de corriente y seccionadores de tierra.
• Compartimiento de instrumentos/bajo voltaje: Instala dispositivos secundarios de control, protección y monitoreo.

Componentes funcionales básicos

• Barra Principal: Recoge y distribuye energía eléctrica.
• Disyuntor/contactor: Interrumpe la corriente en condiciones normales o de falla
• Seccionador/Interruptor de ruptura de carga: Proporciona aislamiento o conmutación bajo carga.
• Transformador de corriente/transformador de voltaje: convierte alta corriente y voltaje para medición
• Interruptor de puesta a tierra: garantiza una conexión a tierra segura durante el mantenimiento
• Descargador de sobretensiones: protege contra rayos y sobretensiones de conmutación.
• Relé de protección: Detecta fallas y envía señales de disparo.

Enclavamiento de seguridad de cinco protecciones

• Evitar el funcionamiento incorrecto del disyuntor
• Evite mover el martillo bajo carga
• Evitar el cierre del seccionador de tierra cuando el circuito está bajo tensión
• Evitar la activación del circuito cuando el seccionador de tierra está cerrado.
• Impedir el acceso a compartimentos activos

Principales escenarios de aplicación

• Sistemas de Energía: Núcleo de las redes de distribución urbana e industrial.
• Sector industrial: Energía estable para industrias siderúrgicas, petroquímicas y mineras.
• Comercial e Infraestructura: Edificios, hospitales, aeropuertos, centros de datos
• Energías renovables: integración solar y eólica en los sistemas de red
• Ambientes Especiales: Plataformas marinas, áreas de gran altitud y alta humedad.

¿Cómo elegir una aparamenta de media tensión adecuada?

1. Aplicación y función de la red

La distribución primaria requiere una alta capacidad de fallas y una operación frecuente. La distribución secundaria se centra en el tamaño compacto y el menor coste.

2. Mantenimiento y tiempo de inactividad

Los tipos extraíbles admiten un mantenimiento rápido. Los tipos fijos requieren un tiempo de inactividad más prolongado durante la reparación.

3. Condiciones ambientales

Aislamiento de aire para áreas interiores limpias. GIS o aislamiento sólido para ambientes hostiles.

4. Disponibilidad de espacio

El aire aislado requiere más espacio. El GIS o el aislamiento sólido reducen el espacio entre un 50 y un 70 por ciento.

5. Nivel de falla

Los altos niveles de falla requieren sistemas basados ​​en disyuntores. Los niveles moderados pueden utilizar soluciones RMU.

6. Presupuesto y costo del ciclo de vida

Los tipos fijos y RMU reducen el costo inicial. Los extraíbles, GIS y con aislamiento sólido proporcionan valor a largo plazo.

7. Requisitos medioambientales y de seguridad

Los sistemas libres de SF6 utilizan aislamiento de gas sólido o ecológico. Los diseños completamente cerrados mejoran la seguridad pública.
