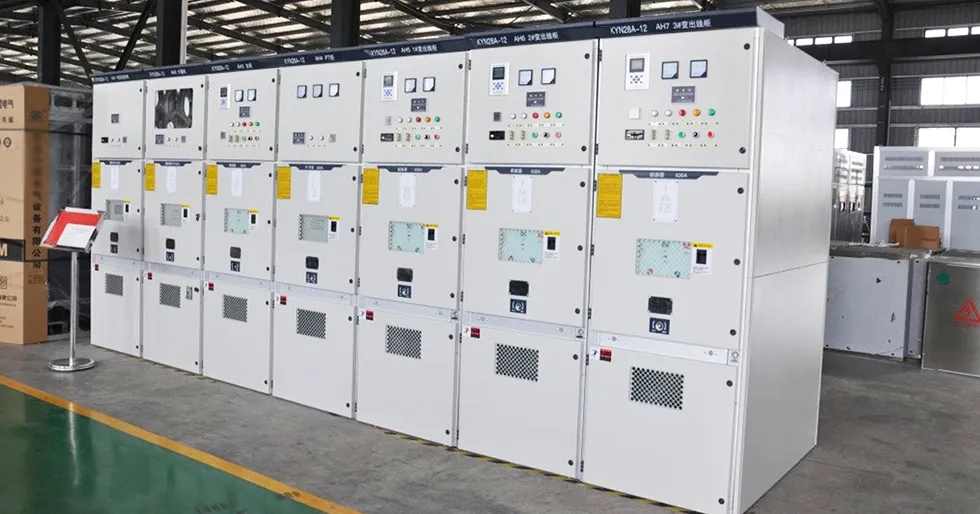

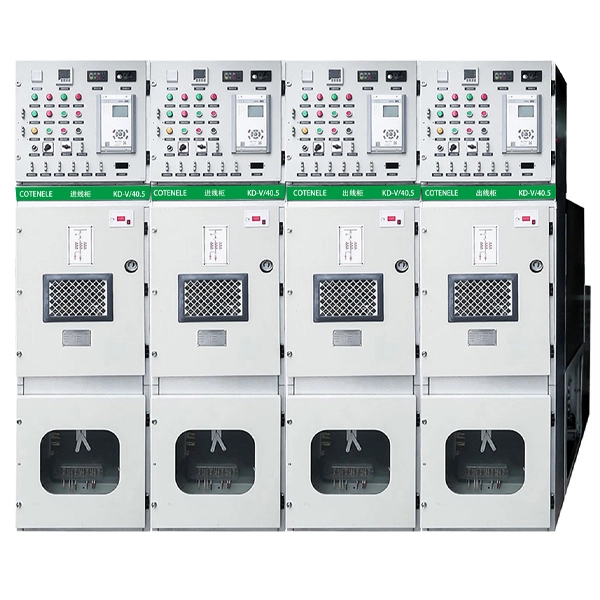

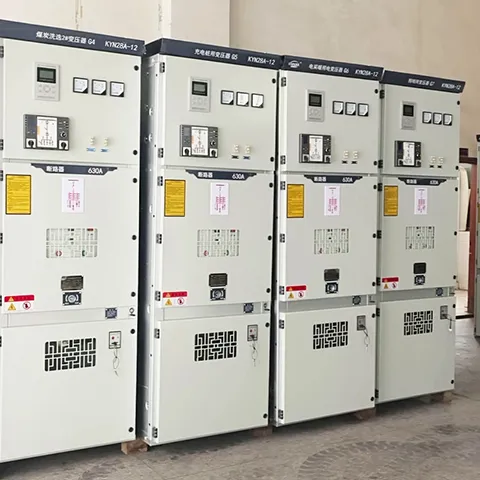

Aparamenta de distribución de media tensión de 33KV MV

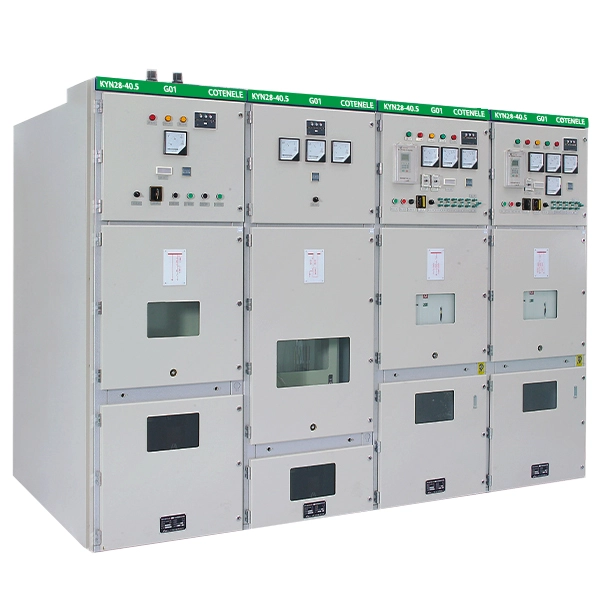

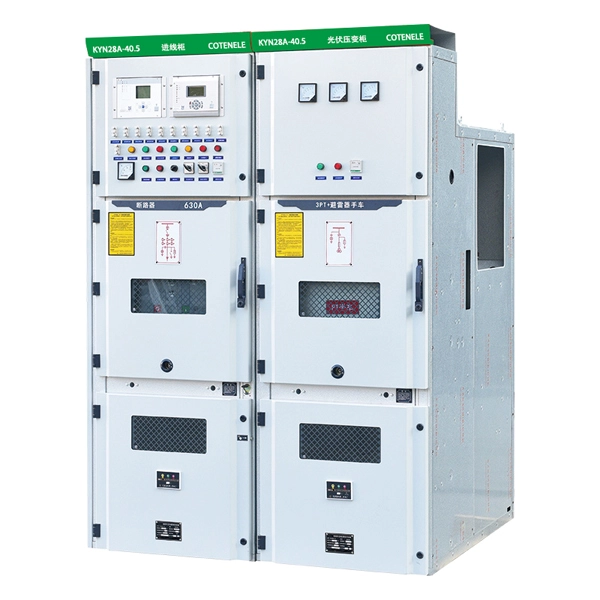

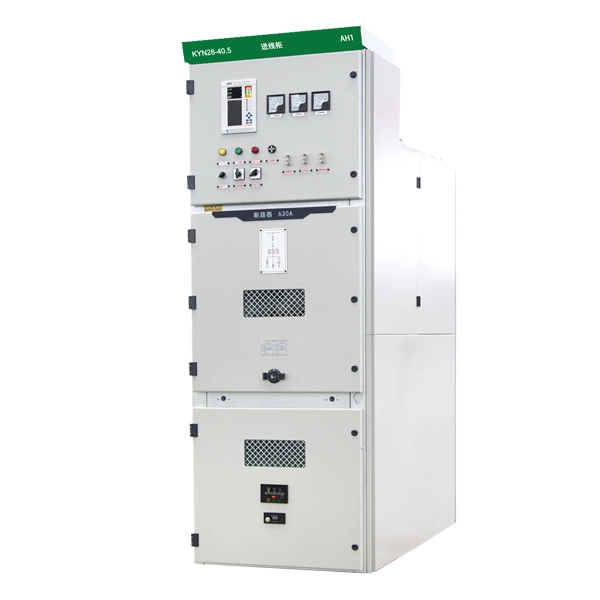

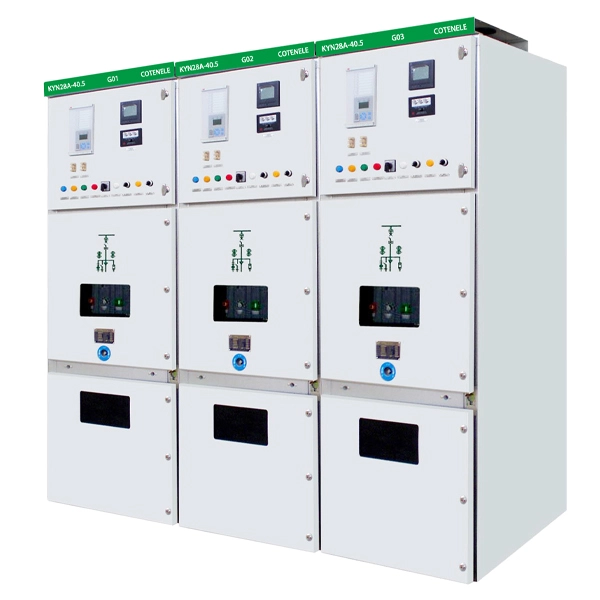

La aparamenta de media tensión KYN28-40.5 es un nuevo producto desarrollado por Cotenele, con una tensión nominal de hasta 40,5 kv. Este tipo de aparamenta de media tensión KYN28-40.5 de 33 KV MV está destinada principalmente a sistemas de alimentación de CA trifásicos con una tensión nominal de 40,5 kV y una frecuencia de 50 Hz. Se aplica comúnmente en disposiciones de barra colectora única y seccionalizada. El diseño del producto cumple con estándares relevantes como IEC 298 y GB3906-2006.
Cotenele lleva mucho tiempo comprometida con la innovación y la investigación en tecnología de aparamenta de media tensión. El equipo de distribución de media tensión de 33KV MV de la serie KYN28-40.5 es un nuevo producto de Cotenele que generalmente se usa para cumplir con los requisitos de distribución de tensión nominal de 35KV en plantas de energía, subestaciones, empresas industriales y mineras, instituciones públicas y otros lugares. Esta aparamenta de media tensión es un tipo de aparamenta extraíble montada en el centro, su aislamiento principal adopta una estructura de aislamiento compuesto y cumple completamente con los requisitos de enclavamiento de seguridad de "cinco prevenciones".
El equipo puede equiparse con los disyuntores en vacío de las series ZN85 y VTK del propio fabricante, o alternativamente con los disyuntores en vacío VD4 de ABB.
Modelo y significados
Principales parámetros técnicos.
| Artículo | Unidad | Parámetros técnicos | |
| Tensión nominal | kV | 40.5 | |
| Frecuencia nominal | Hz | 50 | |
| Corriente nominal | A | 1250160020002500 | |
| Frecuencia de alimentación con y voltaje. | Tensión soportada a frecuencia industrial del circuito principal durante 1 minuto | kV | 95 KV (118 KV a través del espacio de aislamiento para requisitos especiales) |
| Tensión soportada a frecuencia industrial de circuitos auxiliares y de control. | V | 2000 | |
| Tensión soportada al impulso del rayo | kV | 185 KV (215 KV a través del espacio de aislamiento para requisitos especiales) | |
| Corriente de ruptura nominal (RMS) | KA | 2.531,5 | |
| Corriente nominal de cierre (pico) | KA | 63、80 | |
| Corriente nominal de resistencia dinámica (pico) | KA | 63、80 | |
| Corriente nominal soportada de corta duración durante 4 segundos (RMS) | KA | 2.531,5 | |
| Tensión nominal de circuitos auxiliares y de control. | V | -110,-220,~110,~220 | |
| Grado de protección | IP3X para gabinete; IP2X entre compartimentos y cuando la puerta del compartimento del disyuntor está abierta | ||
¿Cuáles son las características de los productos del tablero de distribución KYN28-40.5?
1. Compartimentos modulares y blindados:La carcasa del equipo de distribución de media tensión de la aparamenta de media tensión de 33 KV está hecha de placa de acero aluzinc y el espacio interno está dividido en compartimentos independientes, como el compartimento del disyuntor, el compartimento de la barra colectora, el compartimento de cables y el compartimento de relés/instrumentos. Esta estructura cumple con el estándar "LSC2B", lo que significa que cuando ocurre una falla o se realiza mantenimiento en un compartimiento, el funcionamiento de los demás compartimientos no se ve afectado.
2. Disposición de disyuntor seccionable "montado en el centro":Los componentes principales, como el disyuntor de vacío y el interruptor de aislamiento, se instalan en un carro extraíble (unidad extraíble). cuando necesita mantenimiento, el camión defectuoso se puede retirar por completo y reemplazar por uno de repuesto para restaurar rápidamente el suministro de energía, acortando significativamente el tiempo de interrupción.
3. Enclavamiento mecánico de "cinco prevenciones":Mediante un enclavamiento mecánico obligatorio, garantiza que la siguiente operación sólo pueda realizarse en condiciones específicas. Esta función puede prevenir eficazmente mal funcionamiento como cierre o apertura incorrectos del disyuntor, mover el camión hacia adentro o hacia afuera bajo carga, cerrar el seccionador de tierra cuando el circuito está bajo tensión, ingresar a un compartimiento bajo tensión por error y cerrar el disyuntor con el seccionador de tierra cerrado. Esto puede garantizar la seguridad del personal y del equipo.
4. Canal superior de alivio de presión:Cuando ocurre una falla de arco interno del tablero, los gases de alta temperatura y alta presión se liberan a través del canal superior, minimizando los peligros y protegiendo al personal de operación y mantenimiento.
Estructura y dimensiones

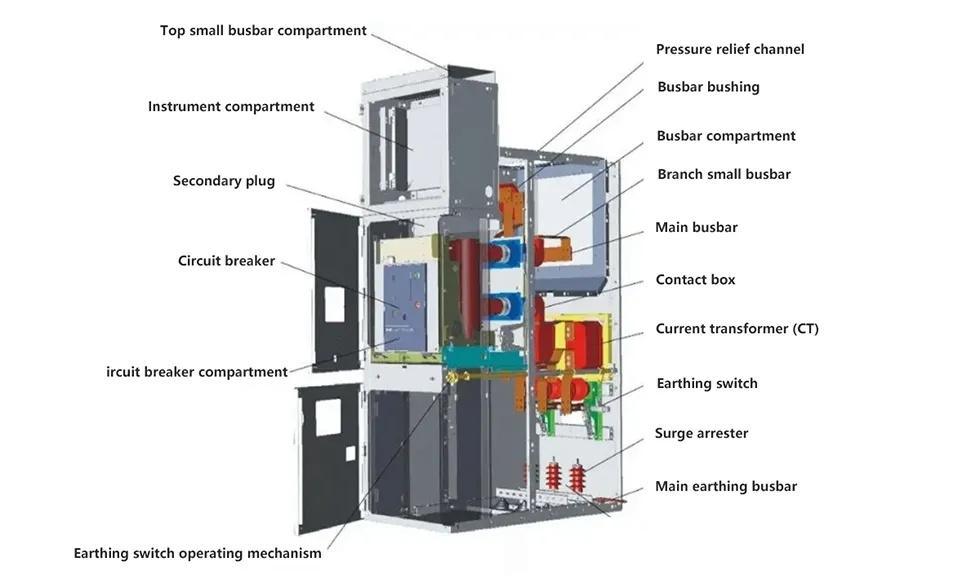

Diagrama de estructura del KYN28
| Configurar disyuntor | ZN85 (o VTK-40.5) | ZN85 (o VTK-40.5) |
| Ancho (mm) | 1400 | 1200 |
| Altura (mm) | 2650 | 2650 |
| Profundidad (mm) | 2800 | 2600 |
| Peso (kg) | 1500 | 1400 |
¿Cuál es la diferencia entre KYN28-40.5 y KYN61-40.5?

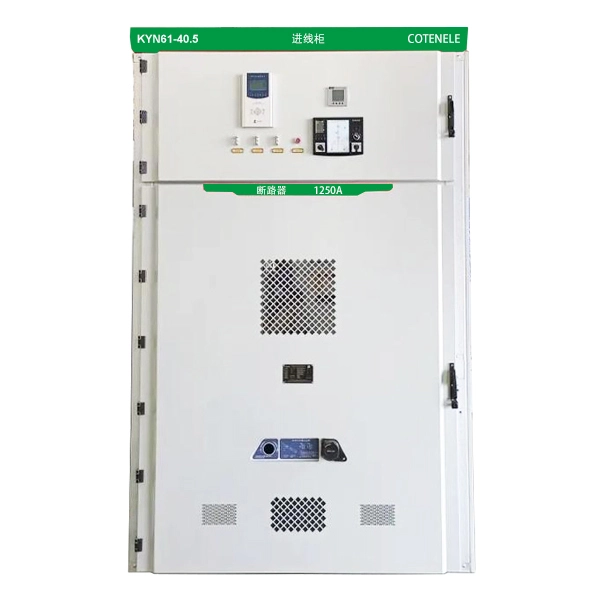

KYN61-40.5: El tablero KYN61-40.5 es de mayor tamaño, se caracteriza principalmente por alta corriente y altos parámetros, está diseñado específicamente para niveles de voltaje de 40,5 kV. Adopta una estructura de camión montada en el piso (extraíble) y está diseñado para transportar altas corrientes y altas capacidades de ruptura. Sirve como dispositivo de distribución central para nodos de energía críticos de gran tamaño.
KYN28-40.5: El equipo de conmutación de media tensión de aparamenta de media tensión de 33 KV de la serie KYN28-40.5 tiene una estructura más compacta y se utiliza más ampliamente. Tiene la icónica estructura de camión extraíble montada en el centro de la serie KYN28, tiene las características de compacidad y flexibilidad. Es una opción común para escenarios de distribución convencionales.
| Artículo | KYN61-40.5 | KYN28-40.5 |
| Tipo de camión con disyuntor | Montado en el piso: Camión más grande y pesado, colocado sobre rieles del piso en la parte inferior del panel | Montado en el centro: camión compacto instalado en la altura media del panel, más fácil de operar |
| Dimensiones y peso | Dimensiones y peso mayores. Dimensiones típicas: 1400 mm (ancho), 2800 mm (profundidad). Peso propio: aproximadamente 1500 kg. | Más compacto Algunos datos indican una profundidad de hasta 2800 mm; ligeramente más ligero que KYN61 |
| Rango de corriente nominal | Más ancho, normalmente de 630 A a 4000 A | Más estrecho, normalmente de 630 A a 3150 A (pero se puede personalizar hasta 4000 A) |
| Capacidad de rotura/resistencia | Mayor, normalmente de 25 kA a 40 kA, corriente máxima soportada de hasta 100 kA | Relativamente más bajo, normalmente de 20 kA a 31,5 kA |
| Ámbito de aplicación | Más especializado, a menudo utilizado en posiciones críticas, como entradas o acopladores de bus en grandes plantas industriales, plantas de energía y subestaciones. | Más extendido, un equipo convencional para redes de distribución de 10 kV y 35 kV. |
| Características típicas del escenario | Adecuado para aplicaciones que requieren alta corriente y alta capacidad de corte | Adecuado para escenarios de distribución convencionales con mayores exigencias de compacidad, flexibilidad y economía. |

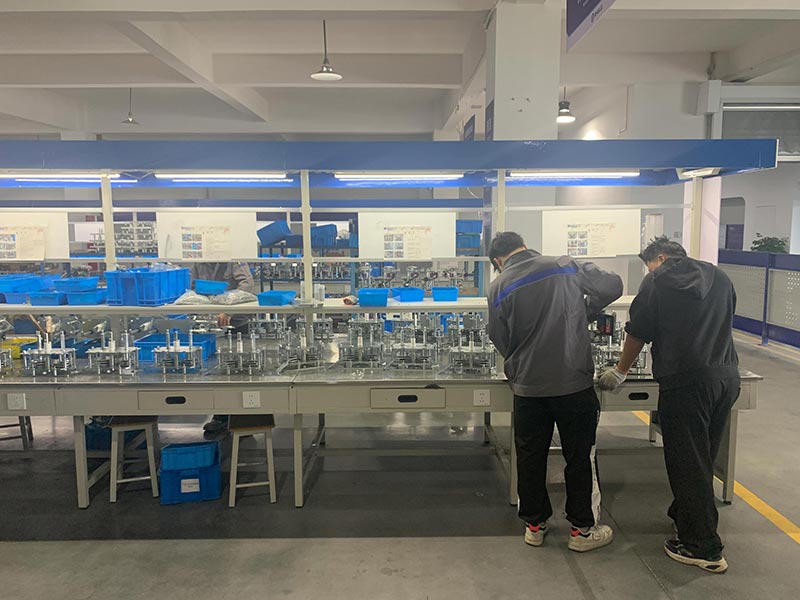

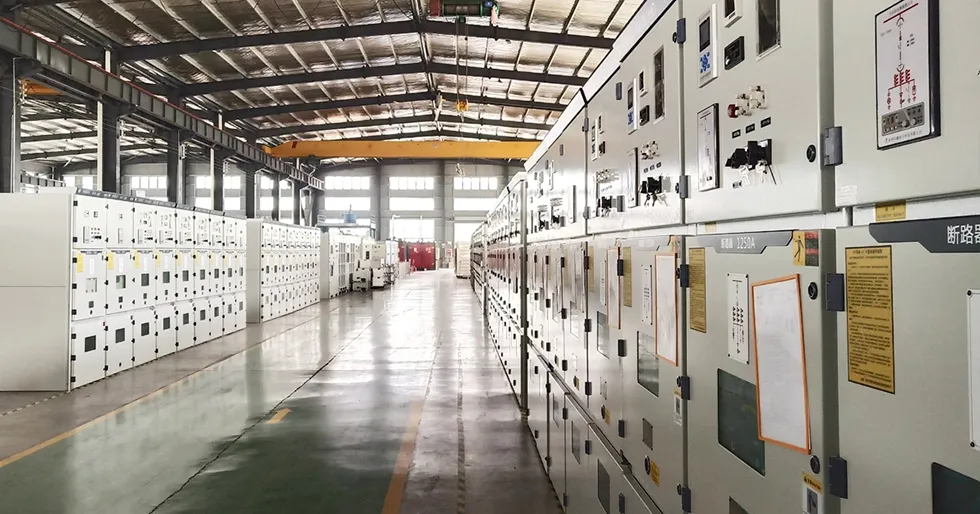

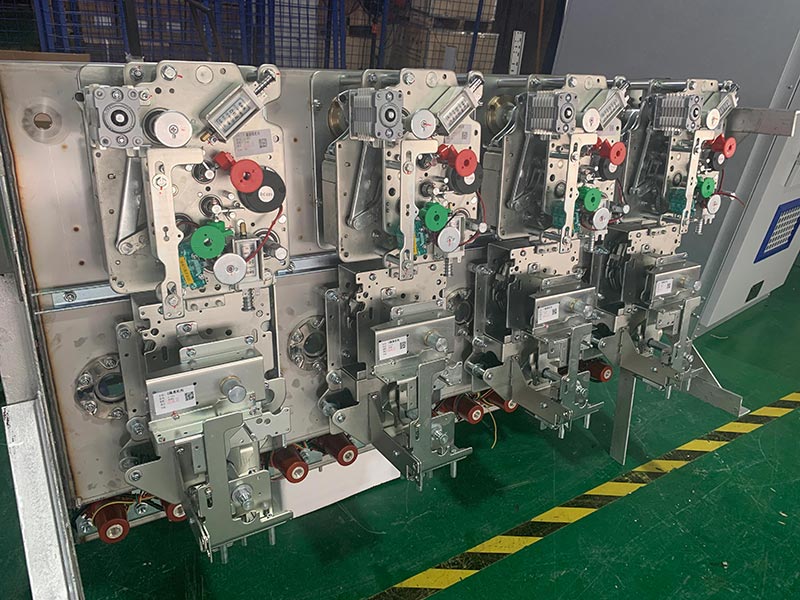

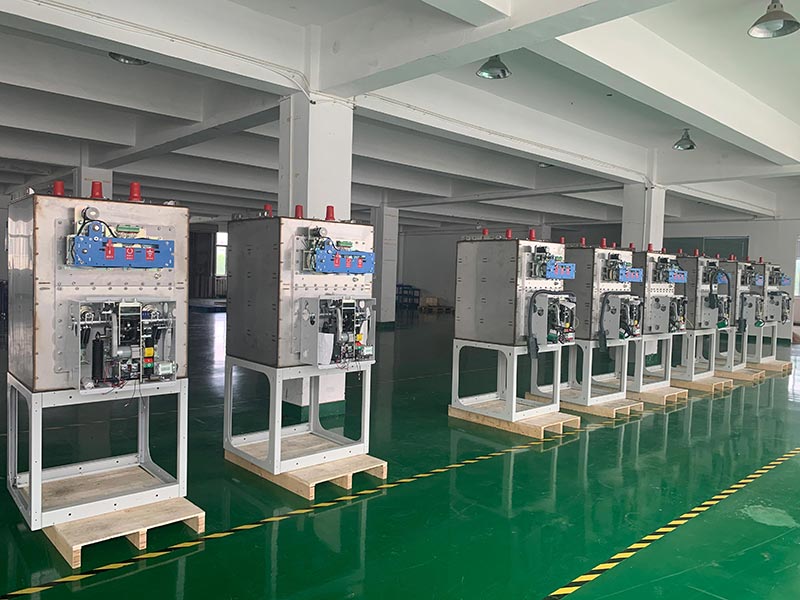

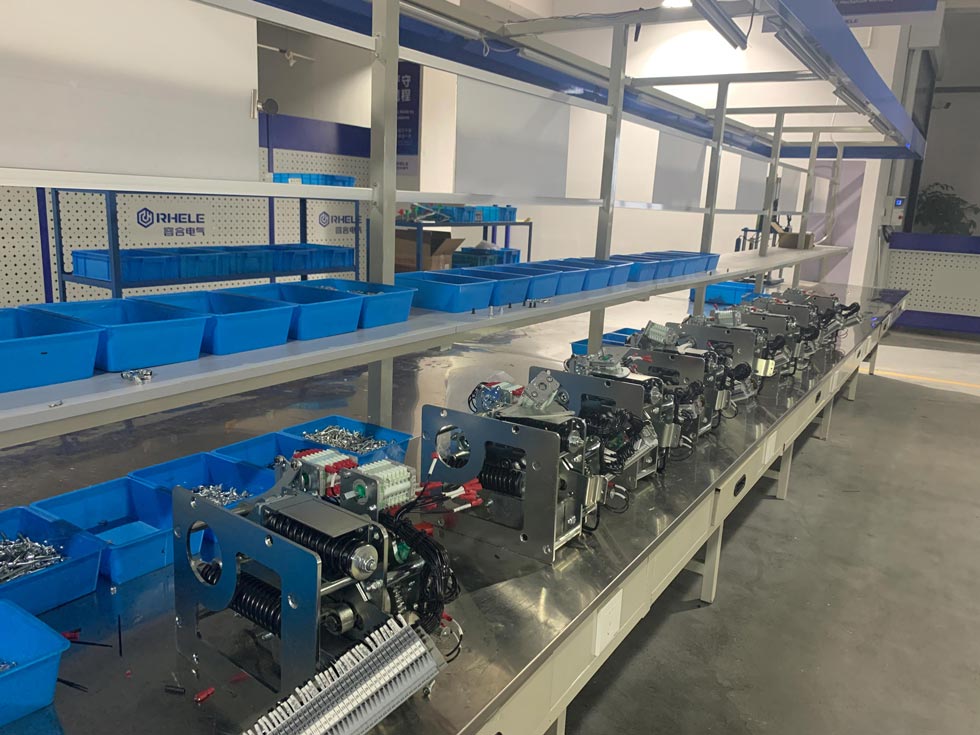

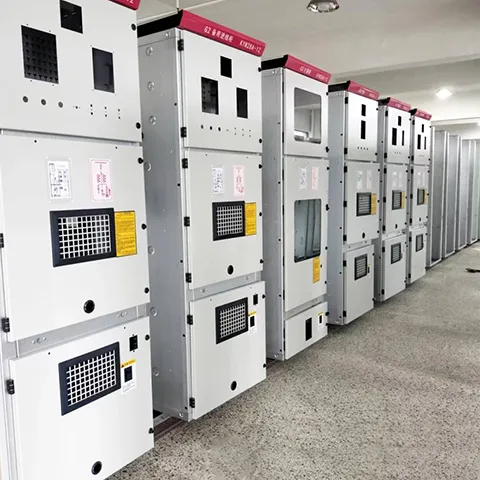

Nuestra fábrica

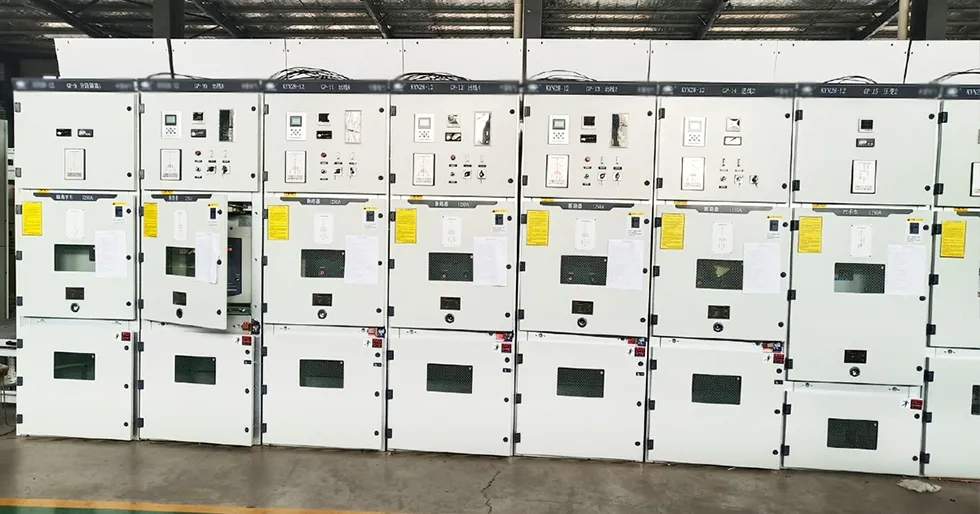

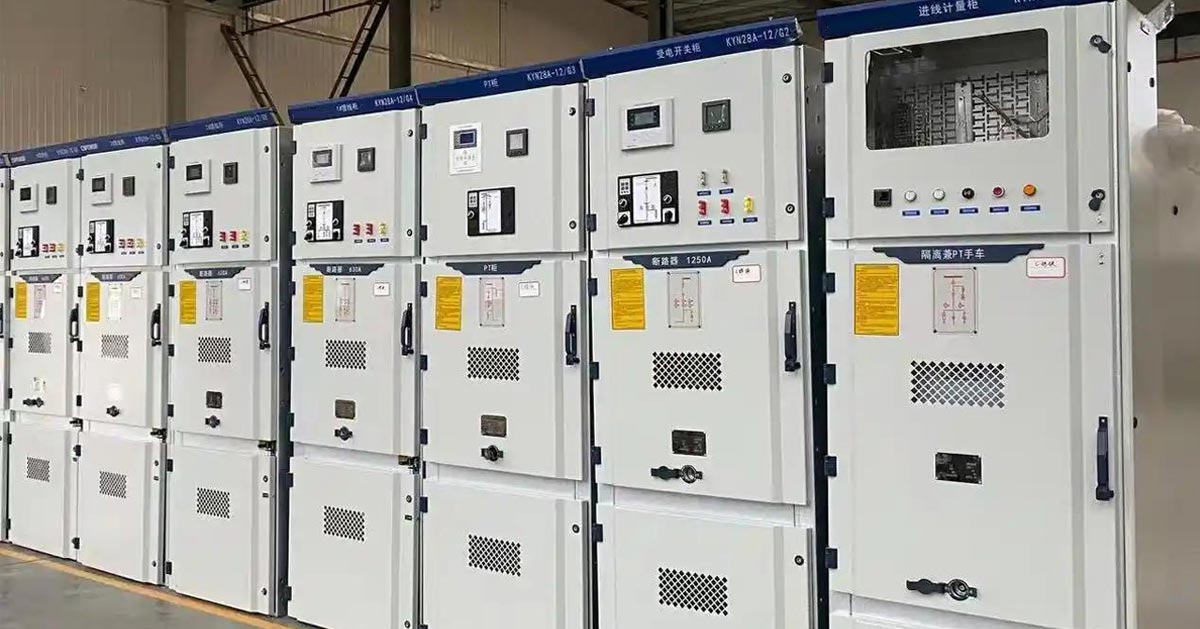

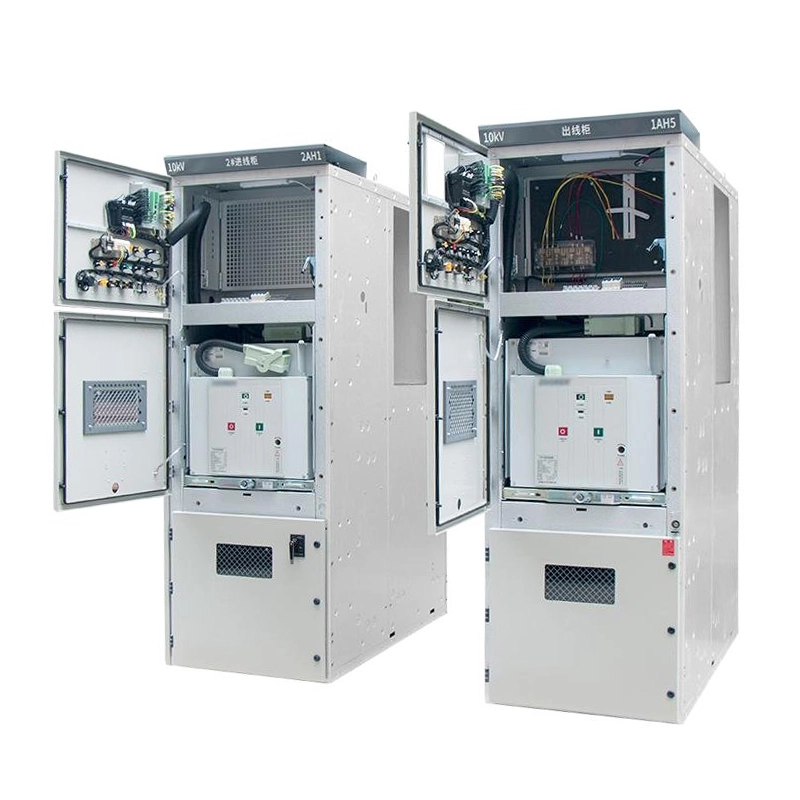

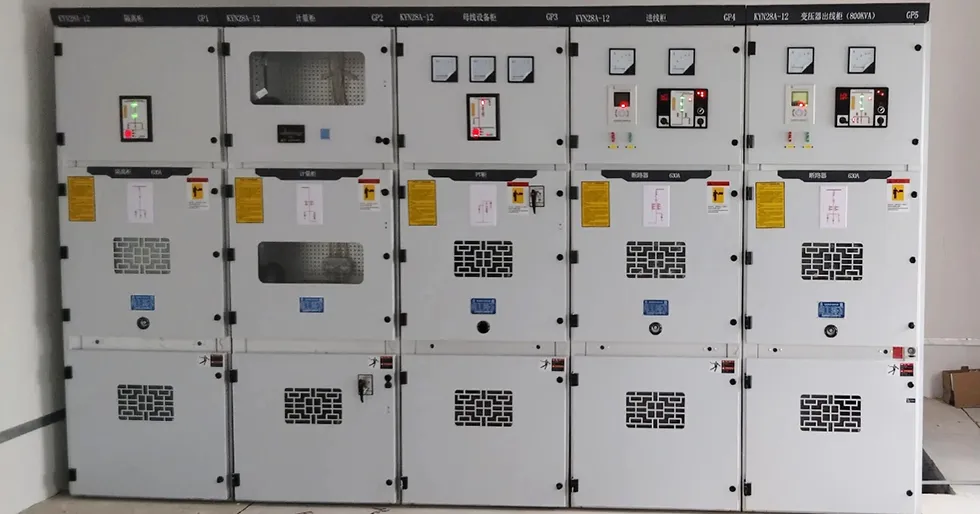

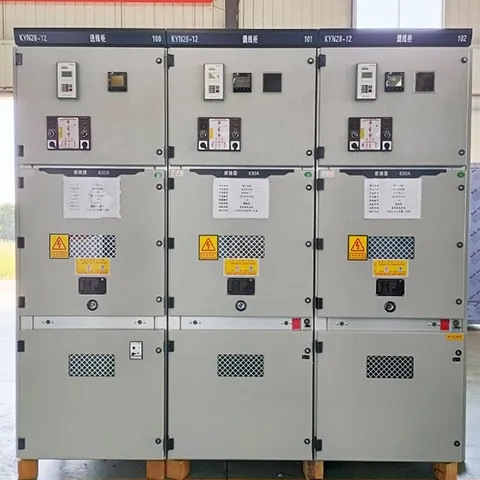

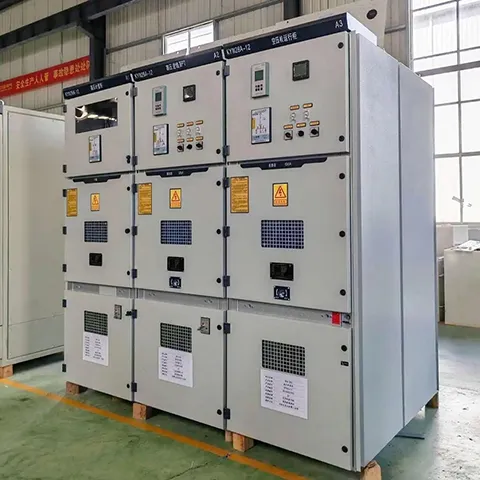

Muestra de productos
