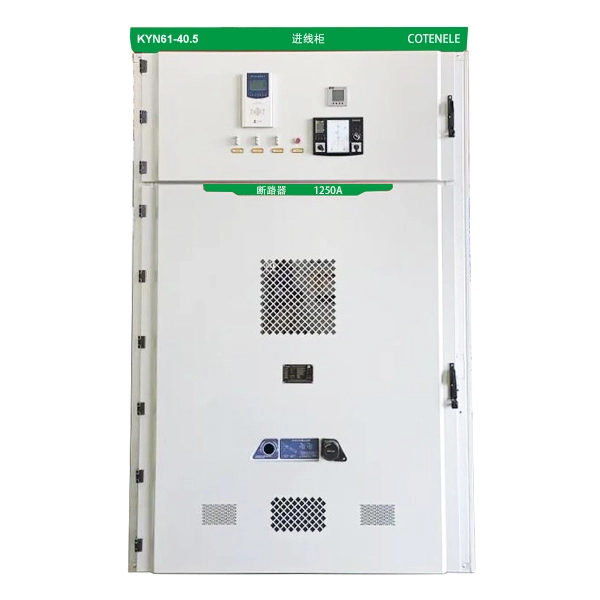

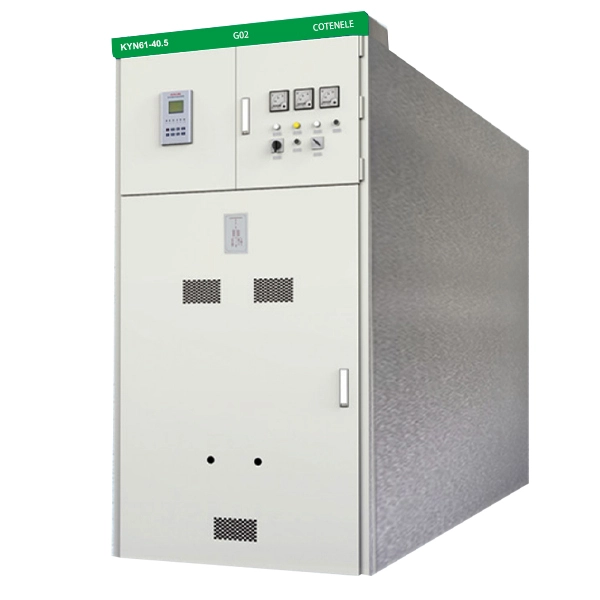

Paneles de distribución metálicos de media tensión de 33KV
Como importante exportador de aparamenta de media tensión en China, los productos de Cotenele se distribuyen ampliamente en los mercados globales. Los paneles de aparamenta blindados de media tensión de 33 KV de la serie KYN61-40.5 (Z) fabricados por Cotenele están diseñados para sistemas de energía trifásicos de CA de 50 Hz. Se utilizan para recibir y distribuir energía eléctrica en plantas de energía, subestaciones y salas de distribución de empresas industriales y mineras, al mismo tiempo que brindan control, protección y monitoreo de circuitos eléctricos.
Los paneles de distribución metálicos de media tensión de 33 kV de la serie KYN61-40.5 son una solución de aparamenta de interior ampliamente utilizada para sistemas de transmisión y distribución de energía de 35 kV. Su designación completa es “Aparamenta de distribución de CA blindada y removible con gabinete metálico”. Cotenele es un fabricante fiable y experimentado de este tipo de equipos.
El tablero KYN61-40.5 se utiliza principalmente para el control, protección y monitoreo de circuitos eléctricos en sistemas de transmisión y distribución de energía. Con tecnología madura, alta seguridad operativa y rendimiento comprobado, se aplica ampliamente en plantas de energía, subestaciones y redes de distribución de energía industrial y minera.
Este cuadro cumple con las siguientes normas:
GB 3906 — Tablero de distribución con gabinete metálico de 3 a 35 kV CA
GB/T 11022: requisitos técnicos comunes para equipos de control y aparamenta de alto voltaje
IEC 62271-200: Equipos de control y aparamenta de CA con gabinete metálico para tensiones nominales superiores a 1 kV y hasta 52 kV

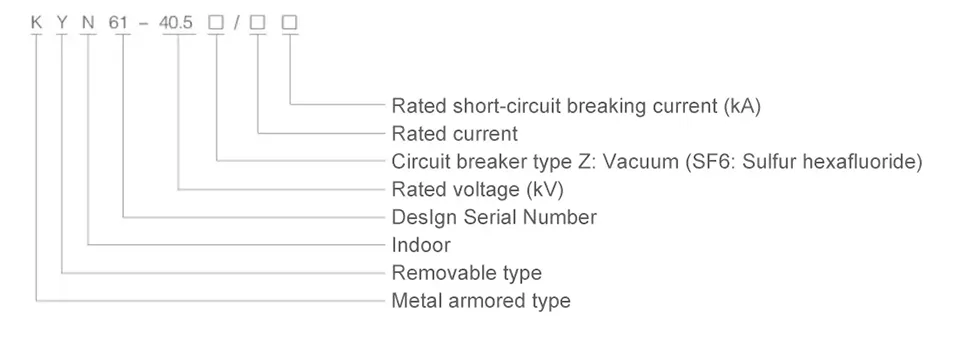

Modelo y significados
Principales parámetros técnicos.
| Artículo | Unidad | Parámetros técnicos | |
| Tensión nominal | kV | 40.5 | |
| Nivel de aislamiento nominal | Tensión soportada al impulso del rayo (onda completa) | kV | 185 |
| Tensión soportada de frecuencia de alimentación (1 min) | 95 | ||
| Frecuencia nominal | Hz | 50 | |
| Corriente nominal | A | 630;1250;1600;2000 | |
| Tiempo nominal de rotura en cortocircuito | Tensión soportada de frecuencia de alimentación (1 min) | kV | 20、25、31.5 |
| Corriente nominal de cierre de cortocircuito (pico) | kV | 50、63、80 | |
| Corriente nominal de estabilidad dinámica (valor máximo) | kV | 50、63、80 | |
| Corriente de estabilidad térmica 4s (valor efectivo) | kV | 20、25、31.5 | |
| Clase de protección del recinto | Gabinete de disyuntor de vacío | milímetros | IP4X |
| Dimensiones (Ancho*Profundidad*Alto) | Gabinete de disyuntor de cortocircuito SF6 | 1400×2200×2600 | |
Principales parámetros técnicos para KYN61-40.5
| Artículo | Unidad | Parámetros técnicos | ||
| ZN85A-403AH3 SF1/SF2 | ||||
| Tensión nominal | kV | 40.5 | ||
| Nivel de aislamiento nominal | Tensión soportada al impulso del rayo (onda completa) | kV | 185 | |
| Tensión soportada de frecuencia de alimentación (1 min) | 95 | |||
| Frecuencia nominal | Hz | 50 | ||
| Corriente nominal | A | 1250;1600;2000 | 630;1250;2500 | |
| Tiempo nominal de rotura en cortocircuito | kV | 20、25、31.5 | 25、31.5 | |
| Corriente nominal de cierre de cortocircuito (pico) | kV | 50、63、80 | 63、80 | |
| Corriente nominal de estabilidad dinámica (valor máximo) | kV | 50、63、80 | 63、80 | |
| Corriente de estabilidad térmica 4s (valor efectivo) | kV | 20、25、31.5 | 25、31,5(3s) | |
| Horario de apertura | EM | 36~60 | ≤45 | |
| hora de cierre | EM | 40~90 | ≤75 | |
| Secuencia de operación nominal | O-0.3S-CO-180S-CO | |||
Principales parámetros técnicos para KYN61-40.5
Condiciones de trabajo
1. Temperatura del aire ambiente:La temperatura máxima será de +40°C y la temperatura mínima será de -10°C.
2. Altitud:El lugar de instalación no deberá exceder los 100 m sobre el nivel del mar.
3. Humedad relativa ambiental:El valor promedio diario no será superior al 95%, y el valor promedio mensual no será superior al 90%.
4. Condiciones del aire ambiente:El equipo no está diseñado para lugares donde haya sustancias corrosivas, contaminación intensa, gases inflamables o vibraciones intensas.
5. Condiciones sísmicas:En caso de ocurrir un terremoto, su intensidad no debe exceder la magnitud 8.
¿Cuáles son las aplicaciones de la aparamenta KYN61-40.5?
Los paneles de distribución metálicos de media tensión de 33 KV de la serie KYN61-40.5 se utilizan ampliamente en:
1. Centrales eléctricas y subestaciones de red (las más comunes)
2. Empresas industriales y mineras (metalurgia, petroquímica, minas de carbón, cemento, fabricación de automóviles, etc.)
3. Proyectos de energías renovables (centrales fotovoltaicas, parques eólicos – en sus subestaciones elevadoras o de distribución)
4. Infraestructura (aeropuertos, hospitales, rascacielos, grandes complejos comerciales)
5. Aplicaciones especiales (sitios de operación frecuente)
¿Cuáles son las ventajas de los productos para el tablero KYN61-40.5?
Alta seguridad:Totalmente blindado y compartimentado, equipado con un completo sistema de enclavamiento de "cinco pruebas" para evitar un mal funcionamiento y garantizar la seguridad del personal y del equipo. Cada compartimento funcional tiene un canal de alivio de presión independiente para dirigir las fallas de arco lejos del operador.
Alta confiabilidad:Larga vida útil; Los componentes clave, como el disyuntor y el seccionador de tierra, pueden realizar decenas de miles de operaciones mecánicas.
Configuración flexible:Compatible con varias de las principales marcas de disyuntores (por ejemplo, ZN85 doméstico, ABB VD4, etc.) para satisfacer los diferentes requisitos de los usuarios. Admite múltiples esquemas de cableado principal (entrada/salida de cables, entrada/salida de líneas aéreas, etc.).
¿Cómo comprar los paneles de distribución metálicos de media tensión de 33KV?
Proporcione la siguiente información antes de realizar el pedido:
1. El diagrama unifilar del esquema del circuito principal, su aplicación prevista, la configuración específica del circuito principal, el plano de planta de la sala de distribución y los planos de disposición y disposición del equipo. Será mejor si puede proporcionar los documentos detallados de los requisitos del proyecto.
2. Requisitos para las funciones de control, medición y protección del tablero, así como requisitos para otros equipos cerrados y dispositivos de automatización.
3. La designación de tipo, especificaciones técnicas y cantidad de cada componente eléctrico utilizado en el tablero.
4. Si se requiere un puente de barras entre unidades de aparamenta o para el gabinete de línea de entrada, se deberá proporcionar los siguientes datos detallados: capacidad nominal de conducción de corriente del puente de barras, su luz y su altura sobre el piso.
5. Si el cuadro va a ser utilizado en condiciones ambientales especiales, dichas condiciones se especificarán detalladamente al realizar el pedido.
6. Cualquier otro requisito especial será discutido y acordado con nuestra empresa.

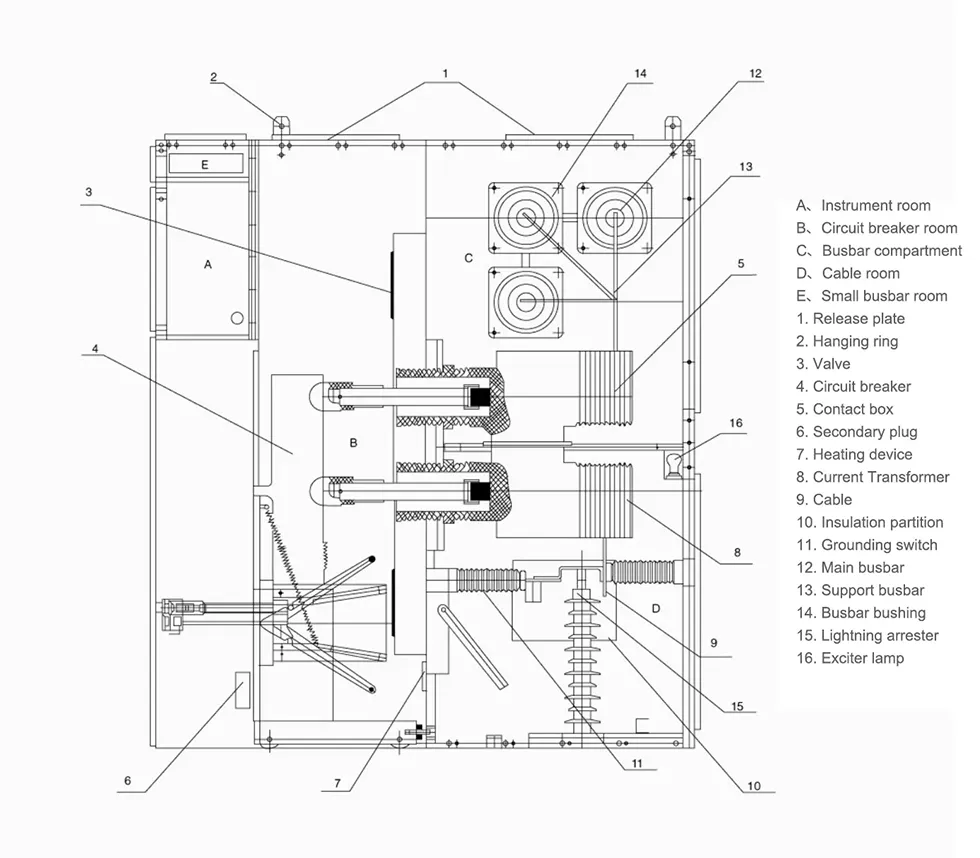

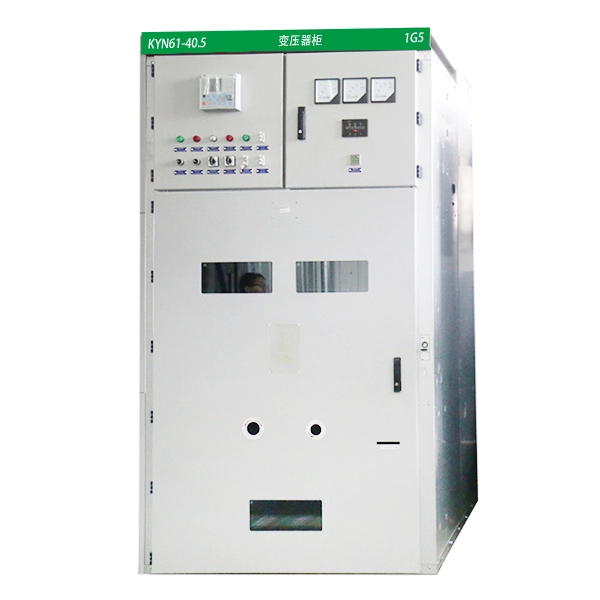

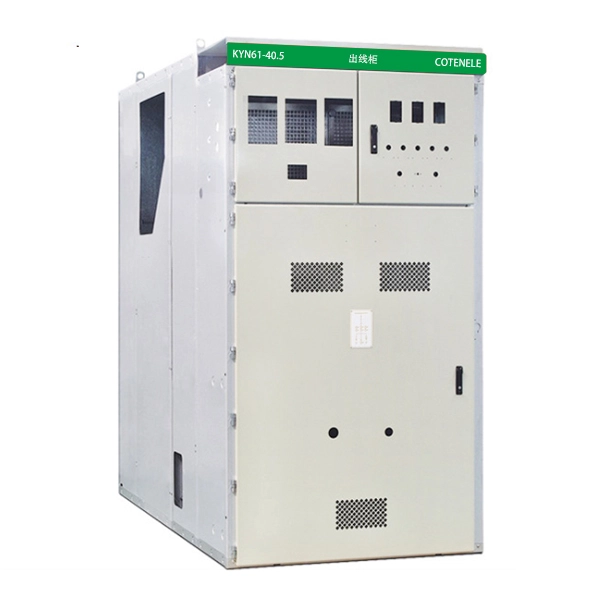

Apariencia y dimensiones

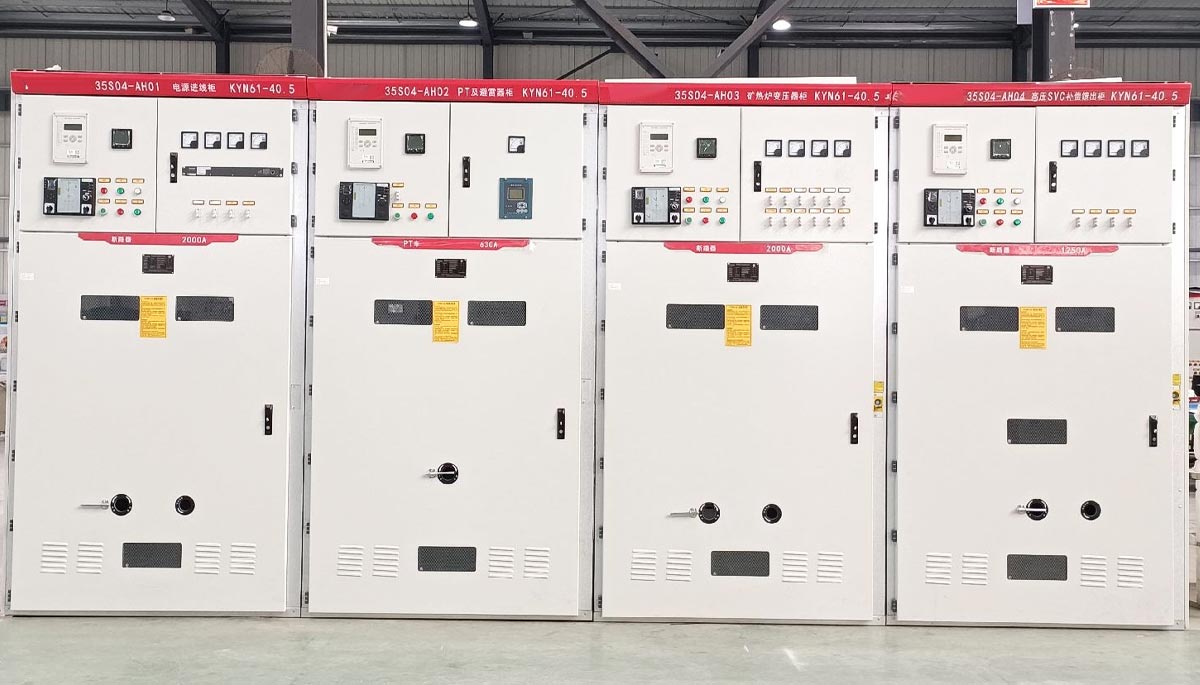

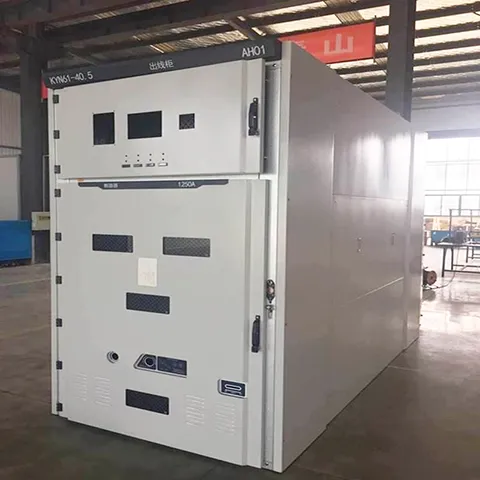

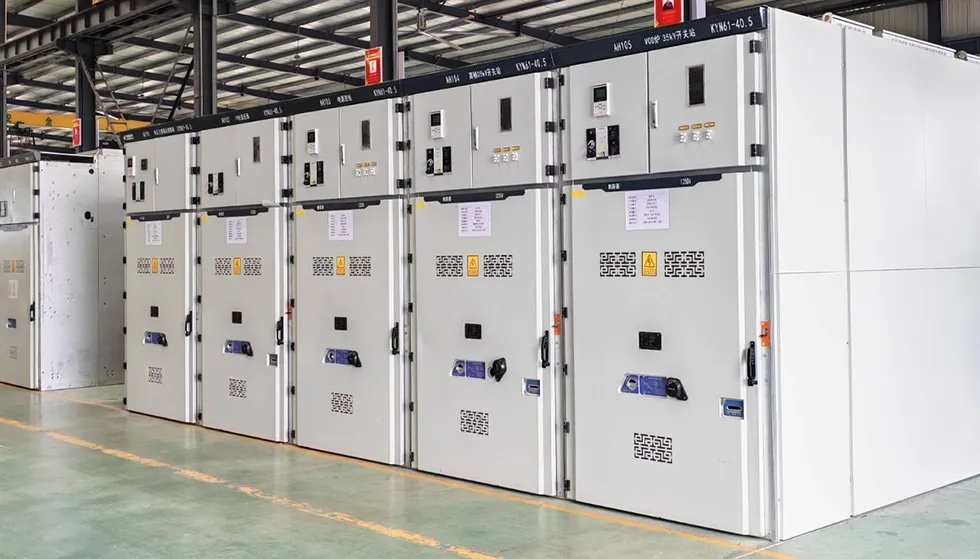

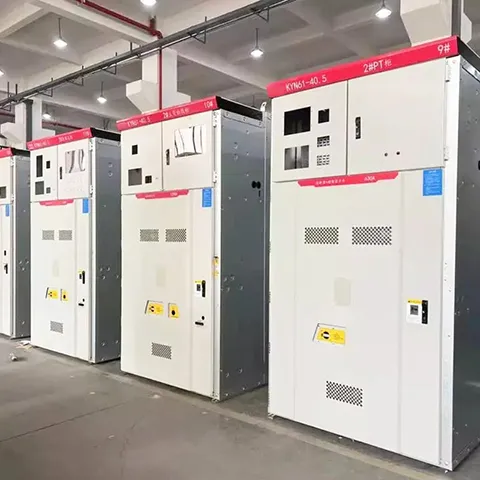

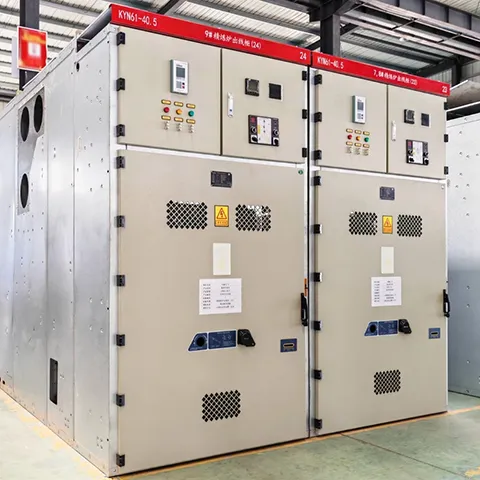

Muestra de productos

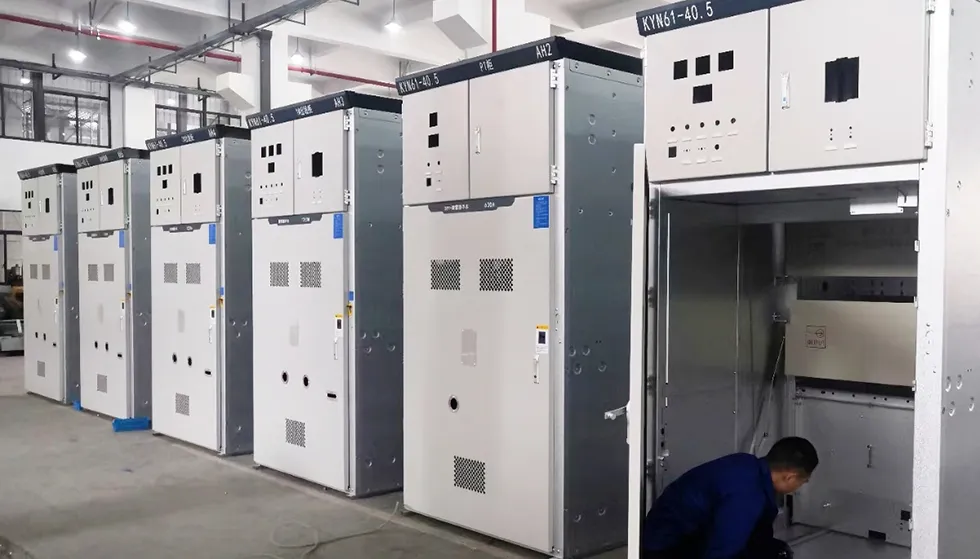

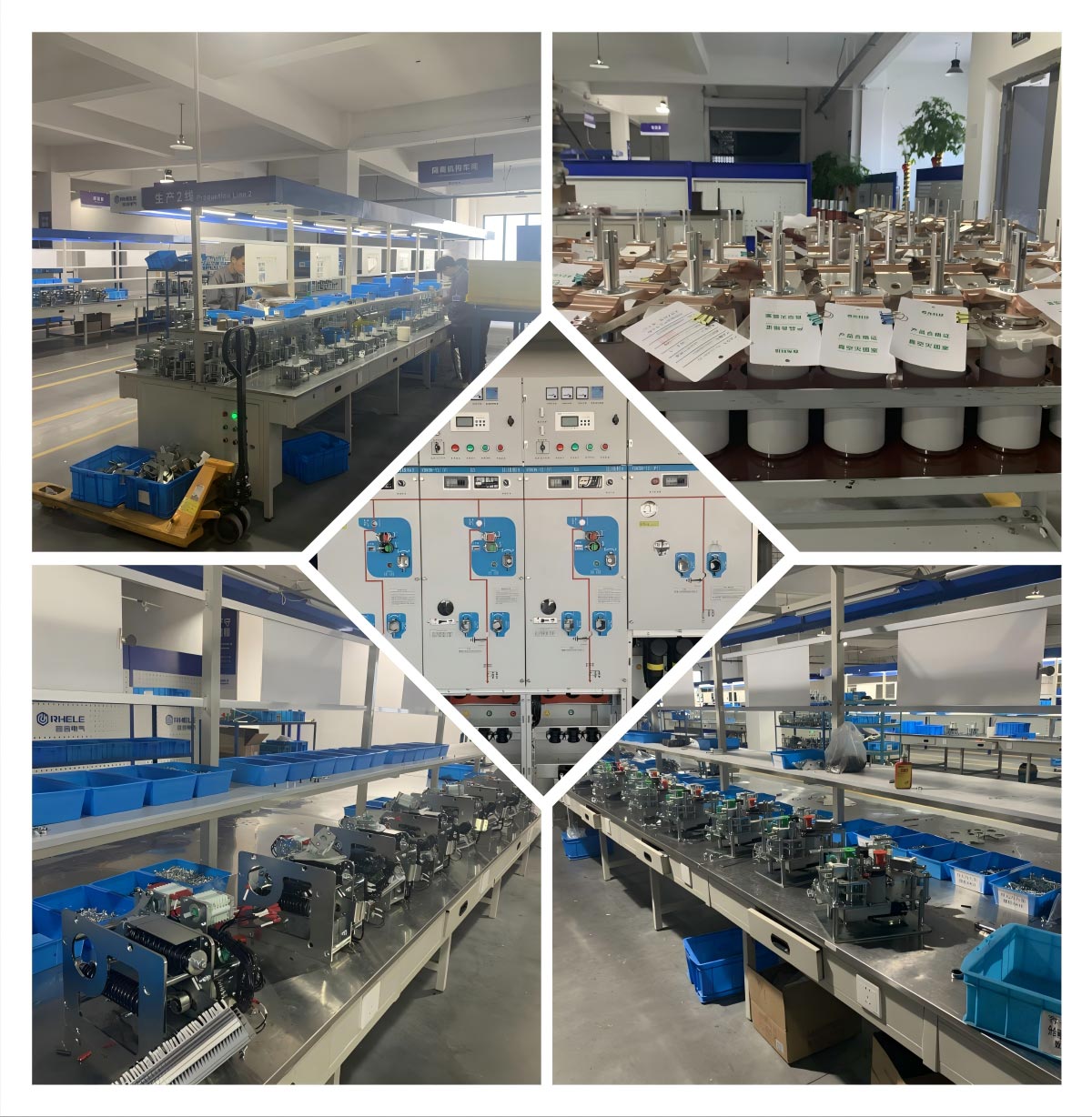

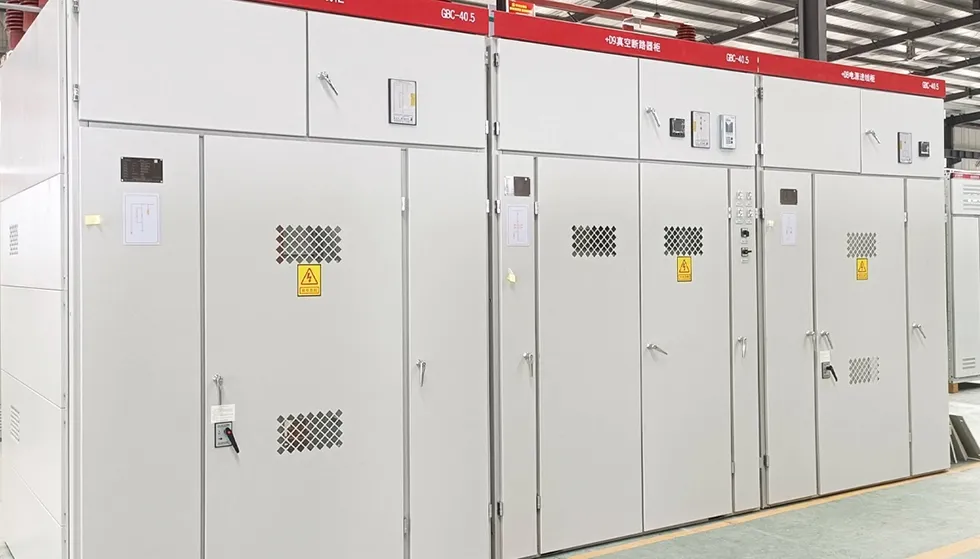

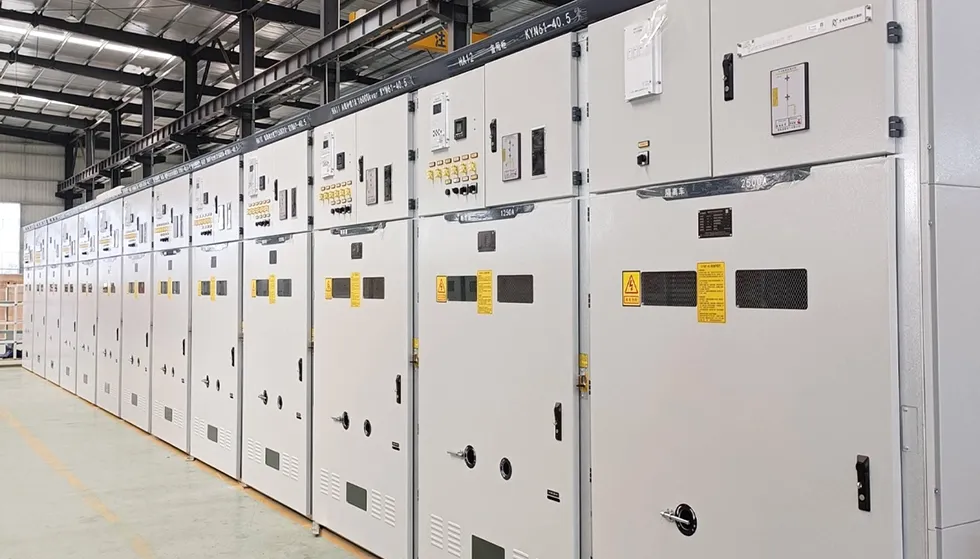

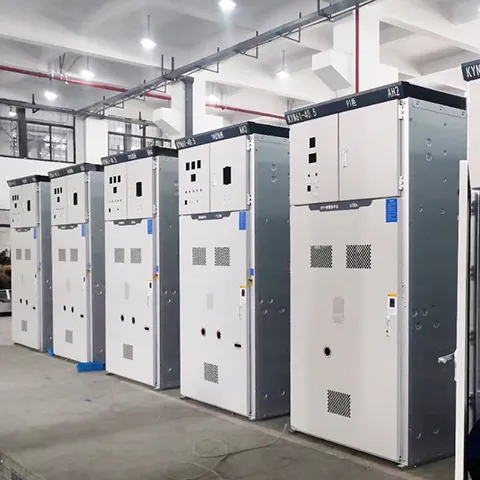

Nuestro Taller
