Fabricante profesional de aparamenta que ofrece soluciones de energía confiables
Los cuadros de distribución son uno de los principales productos de distribución eléctrica de Cotenele. Nuestra gama de productos incluye aparamenta de baja tensión,aparamenta de media tensióny unidades principales de anillo (RMU), ampliamente utilizadas en sistemas de generación, transmisión y distribución de energía.
Estos productos se aplican en plantas de energía, subestaciones, proyectos mineros, empresas industriales, áreas residenciales urbanas, edificios comerciales, centros de datos y otros entornos de infraestructura crítica.

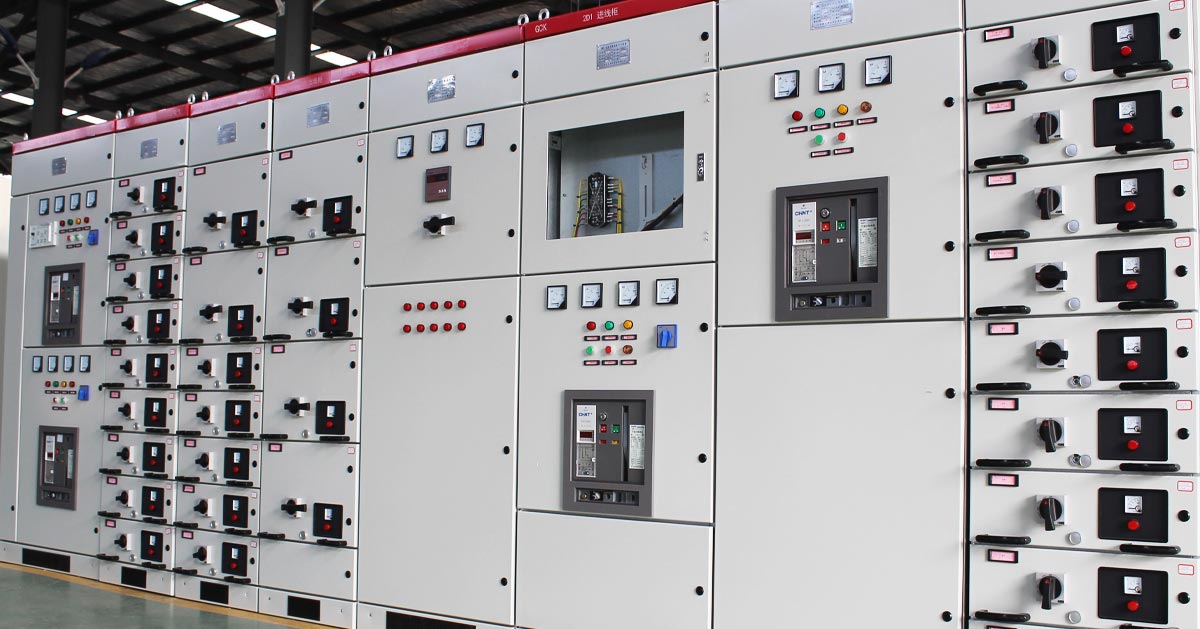

La aparamenta de bajo voltaje está diseñada para sistemas de CA de hasta 1000 V (CC de hasta 1500 V), lo que proporciona una distribución de energía segura y confiable y protección a nivel de terminal.
Aparamenta de media tensiónCubre niveles de voltaje de 3,6 kV a 40,5 kV, comúnmente utilizados en sistemas de 12 kV, 24 kV y 35 kV, y sirven como equipo clave en redes de distribución de energía de media tensión.
Los equipos de distribución desempeñan un papel esencial en los sistemas eléctricos modernos, desde la distribución de bajo voltaje para el usuario final hasta las redes de transmisión y transformación de energía de alto voltaje.
Estos productos se aplican en plantas de energía, subestaciones, proyectos mineros, empresas industriales, áreas residenciales urbanas, edificios comerciales, centros de datos y otros entornos de infraestructura crítica.
La aparamenta de bajo voltaje está diseñada para sistemas de CA de hasta 1000 V (CC de hasta 1500 V), lo que proporciona una distribución de energía segura y confiable y protección a nivel de terminal.
Aparamenta de media tensiónCubre niveles de voltaje de 3,6 kV a 40,5 kV, comúnmente utilizados en sistemas de 12 kV, 24 kV y 35 kV, y sirven como equipo clave en redes de distribución de energía de media tensión.
Los equipos de distribución desempeñan un papel esencial en los sistemas eléctricos modernos, desde la distribución de bajo voltaje para el usuario final hasta las redes de transmisión y transformación de energía de alto voltaje.
nuevos productos
- Sistema aislado de gas de media tensión de 33 kV
- Paneles eléctricos RMU de media tensión de 11KV
- Paneles MV de unidad principal de anillo de media tensión de 11KV
- Aparamenta de distribución aislada en gas de media tensión de 11 kV
- Aparamenta de media tensión revestida de metal para interiores de 11 kV
- View as
Caja de distribución de cables para exteriores
Caja de distribución de cables para exteriores tipo Cotenele DFWK Adopta cabezales de cables prefabricados de caucho de silicona táctiles, completamente sellados, completamente aislados, sin mantenimiento y confiables para garantizar la seguridad personal; Estructura compacta, apariencia compacta y hermosa, caja de doble capa de acero inoxidable, con una vida útil de más de 20 años; Sin afectar el funcionamiento de la red principal. Implementar mantenimiento regional de cortes de energía para reducir el alcance de los cortes de energía; Puede equiparse con uno o más interruptores-seccionadores en carga SF6. Los métodos de cableado son flexibles y diversos, con un máximo de ocho ramales; Pararrayos opcionales, indicadores de fallas de cortocircuito, fusibles limitadores de corriente, etc., están disponibles para satisfacer diversos requisitos de los usuarios.
Dispositivo de distribución de distribución de cable de caja de unión eléctrica de 33KV
En el sistema de distribución de 33kV, el tablero de distribución de cables de caja de conexiones eléctricas de 33KV es un equipo eléctrico muy importante, y Cotenele es un excelente representante de la producción de este equipo. Nuestro tablero de distribución de cables de estilo europeo se usa ampliamente en ingeniería de cables en sistemas de redes de distribución de energía. Sus características principales son la apertura bidireccional de las puertas, el uso de manguitos pasantes de pared como barras colectoras de conexión y ventajas significativas como la estructura compacta, la disposición clara de los cables y la ausencia de la necesidad de cruzar grandes tramos de cables de tres núcleos.
Panel de distribución de cable de unión de caja de cableado de 22 KV
Cotenele es un gran fabricante de cajas de derivación de cables de media tensión, el panel de distribución de cables de unión de cajas de cableado de 22 KV fabricado por nosotros ha exportado muchos países y áreas de ultramar. El panel de distribución de cables de conexiones de cajas de cableado de 22 KV es un dispositivo de nodo clave en las redes de distribución de energía, utilizado principalmente para la transferencia y distribución de energía. Se aplica ampliamente en proyectos de cableado urbano y suministro de energía residencial. Presenta características de aislamiento total, sellado total y sin mantenimiento.
11KV fuera de la caja de terminación de cable del gabinete de conexiones eléctricas
Cotenele es un importante proveedor de equipos de ingeniería de cables en el sistema de red de distribución de energía de China. Nuestra caja de terminación de cables para gabinete de conexiones eléctricas exteriores de 11 KV de estilo europeo se ha utilizado ampliamente en proyectos de ingeniería de sistemas de distribución de State Grid en los últimos años. Las características principales del gabinete de conexiones eléctricas exteriores son la apertura bidireccional de las puertas, el uso de manguitos pasantes de pared como barras colectoras de conexión y las ventajas significativas, como una longitud pequeña, una disposición clara de los cables y la ausencia de la necesidad de un cruce de cables de tres núcleos de gran envergadura.
Caja de distribución de bajo voltaje
Cotenele es un gran fabricante de cajas de distribución de baja tensión. Nuestras cajas de distribución de bajo voltaje no solo tienen una alta participación de mercado en China, sino que también exportan a mercados extranjeros, especialmente en África y América del Sur. En Europa, hemos establecido una cooperación estable y a largo plazo con algunos agentes griegos. La caja de distribución de bajo voltaje es un eslabón crítico en el sistema eléctrico, ya que suministra energía desde la red principal hasta los equipos de uso final. Puede considerarse la puerta de entrada final para la distribución de energía. Nuestras cajas de distribución de bajo voltaje cumplen con los estándares internacionales relevantes, por ejemplo, IEC 61439.
Caja de distribución de bajo voltaje JP Aparamenta LV
La aparamenta LV con caja de distribución de bajo voltaje JP es una "estación integrada multifuncional" de equipo de potencia diseñada para adaptarse a ambientes exteriores. La caja de distribución Cotenele JP integra múltiples módulos funcionales en un gabinete exterior resistente, que incluye principalmente distribución de energía, medición de energía, funciones de protección, así como control y compensación de potencia reactiva. La función de control y compensación de potencia reactiva es una de las funciones principales de la caja de distribución integrada de bajo voltaje serie JP, que puede encender y apagar automáticamente los bancos de capacitores de acuerdo con la carga de la red para compensar la potencia reactiva, mejorando así significativamente el factor de potencia de la red, reduciendo las pérdidas de línea y mejorando la calidad del voltaje.
¿Qué es el aparamenta?
La aparamenta (también conocida como aparamenta con envolvente metálica o equipo de distribución ensamblado) es un sistema eléctrico integrado compuesto principalmente por disyuntores y dispositivos de control relacionados.
Combina componentes como disyuntores, interruptores-seccionadores, seccionadores, fusibles, transformadores de medida, dispositivos de protección contra sobretensiones, barras colectoras y sistemas de aislamiento dentro de una carcasa metálica.
Estos componentes se ensamblan según un esquema unifilar eléctrico definido, formando una unidad de distribución estandarizada y modular.
Las principales funciones de la aparamenta incluyen:
- Conmutación de circuitos eléctricos
- Control y protección del sistema.
- Medición y seguimiento de parámetros eléctricos.
La aparamenta de baja tensión se utiliza normalmente en redes de distribución de hasta 1000 V CA, mientras que la aparamenta de media tensión se aplica en sistemas que van desde 3,6 kV a 40,5 kV.
Tipos de aparamenta
Los cuadros se pueden clasificar según el nivel de voltaje, la tecnología de aislamiento, el diseño estructural y la función de aplicación.
1. Clasificación por Nivel de Tensión
| Aspecto | Aparamenta de baja tensión | Aparamenta de media tensión |
| Rango de voltaje | ≤1000V | 3,6kV-40,5KV |
| tarea principal | Distribución y control (terminal) | Recepción y protección (línea principal) |
| Componente central | Disyuntor de caja moldeada (MCCB), disyuntor de aire (ACB) | Disyuntor de vacío (VCB), disyuntor SF₆ |
| Modelos típicos | GGD, GCK, GCS, MNS | KYN28,XGN,C-GIS |
| Enfoque de seguridad | Protección contra golpes, arco eléctrico | Estricto enclavamiento de cinco prevenciones y control de distancia de aislamiento. |
2. Clasificación por medio de aislamiento
Tablero aislado en aire
Utiliza el aire como medio de aislamiento primario. Presenta una estructura madura, fácil mantenimiento y se usa ampliamente en sistemas de distribución tradicionales. Los ejemplos típicos incluyen gabinetes de bajo voltaje y sistemas de aparamenta en gabinetes metálicos de media tensión.
Aparamenta aislada en gas
Encierra todos los componentes de alto voltaje dentro de un compartimento sellado lleno de SF₆, nitrógeno o aire seco. Ofrece un excelente rendimiento de aislamiento, estructura compacta y gran adaptabilidad ambiental.
Aparamenta con aislamiento sólido
Utiliza resina epoxi para encapsular componentes activos, proporcionando una fuerte resistencia a entornos hostiles como la humedad, el polvo y la contaminación.
3. Clasificación por Estructura
Aparamenta de tipo fijo
Todos los componentes están fijados dentro del gabinete. Presenta una estructura simple y un diseño rentable, comúnmente utilizado en sistemas de distribución estándar.
Aparamenta extraíble
El disyuntor o unidad funcional se instala sobre un carro móvil, lo que permite un fácil mantenimiento y sustitución. Esta estructura mejora la modularidad y la flexibilidad operativa. Un ejemplo típico es la aparamenta de media tensión montada en el centro.
Tipos típicos de interruptores
Unidad principal de anillo
Las unidades principales en anillo son sistemas de distribución compactos diseñados para el suministro de energía en red en anillo. Utilizan interruptores-seccionadores combinados con protección de fusibles para controlar y aislar fallas.
Las RMU se utilizan ampliamente en redes de distribución urbana, comunidades residenciales, edificios comerciales e instalaciones industriales. Están disponibles en diseños con aislamiento de aire y de gas, y ofrecen un tamaño compacto, operación simple y rendimiento confiable.
Tablero de distribución montado en el centro
La aparamenta de montaje central es un sistema de distribución de media tensión extraíble y revestido de metal, que normalmente se utiliza entre 3,6 kV y 12 kV.
Su estructura se divide en tres compartimentos:
- Barra colectora y compartimento de instrumentos
- Compartimento del disyuntor
- Compartimento para cables
Este diseño mejora la seguridad y el aislamiento entre unidades funcionales. Se utiliza ampliamente en centrales eléctricas, instalaciones industriales, subestaciones y para arrancar motores de alto voltaje. También admite funciones de protección de enclavamiento para garantizar un funcionamiento seguro del sistema.
Aparamenta aislada en gas
La aparamenta aislada en gas encierra todos los componentes eléctricos dentro de una carcasa metálica sellada llena de gas aislante.
Es muy resistente a las influencias ambientales como la humedad, el polvo, la contaminación y las atmósferas corrosivas. Se utiliza ampliamente en el transporte ferroviario urbano, plantas petroquímicas, metalurgia y regiones de gran altitud.
En comparación con los sistemas aislados en aire, C-GIS es más compacto, requiere mucho menos espacio de instalación y ofrece una larga vida útil con requisitos mínimos de mantenimiento.
Áreas de aplicación de aparamenta
La aparamenta se utiliza ampliamente en:
- Sistemas de generación de energía.
- Subestaciones de transmisión y distribución.
- Instalaciones industriales y mineras
- Edificios urbanos residenciales y comerciales.
- Centros de datos y proyectos de infraestructura.
Las RMU se utilizan comúnmente en redes de distribución y subestaciones compactas. La aparamenta de montaje central se aplica principalmente en sistemas de control de media tensión y arranque de motores. Se prefiere la aparamenta aislada en gas en entornos hostiles con limitaciones de espacio.
| Guión | Tipo de gabinete adecuado | Uso típico |
| Centrales eléctricas, grandes subestaciones. | Montaje central (KYN28), aparamenta MV | Entrega del generador, recepción del transformador principal. |
| Parques industriales, medianas empresas | Montado en el centro, RMU | Distribución, recepción de energía. |
| Zonas residenciales urbanas, edificios de gran altura. | RMU, gabinetes de distribución BT | Alimentación de red en anillo, distribución final. |
| Zonas elevadas, húmedas y contaminadas | C-GIS | Distribución en ambientes hostiles. |
| Minería, petroquímica, transporte ferroviario | C-GIS | Suministro de energía en condiciones severas |
| Edificios comerciales, hospitales, centros de datos. | Aparamenta de baja tensión (GCK/GCS/MNS) | Iluminación, HVAC, distribución de equipos. |
Cómo seleccionar el tablero de distribución adecuado
Seleccionar el tablero correcto requiere la evaluación de varios factores clave:
1. Condiciones de funcionamiento eléctrico
Se deben considerar el nivel de voltaje, la capacidad de corriente, la frecuencia y las características de carga para garantizar un funcionamiento estable y seguro.
2. Condiciones ambientales
La temperatura, la humedad, la altitud, el nivel sísmico y el grado de contaminación afectan directamente el rendimiento del aislamiento y la vida útil del equipo.
3. Requisitos de cortocircuito
La corriente nominal soportada de corta duración y la capacidad de corte deben coincidir con los niveles de falla del sistema. Los sistemas de media tensión suelen utilizar una clasificación de 3 segundos, mientras que los sistemas de bajo voltaje suelen utilizar clasificaciones de 1 segundo.
4. Características de carga
Los diferentes tipos de carga requieren diferentes configuraciones, como paneles de disyuntores o sistemas de interruptores de carga.
5. Entorno de aplicación
- Zonas interiores generales: aparamenta aislada en aire
- Áreas con espacio limitado: sistemas compactos o aislados por gas
- Distribución secundaria: sistemas RMU
- Expansión Industrial: Utiliza un sistema modular y extraíble.
6. Tipo de proyecto
Las nuevas instalaciones suelen utilizar sistemas modernos y de alta eficiencia, mientras que los proyectos de modernización pueden seguir configuraciones existentes.
7. Requisitos de mantenimiento
El diseño del equipo debe permitir un fácil mantenimiento, con un fuerte rendimiento anticorrosión y anticontaminación.
Aparamenta en Subestaciones Prefabricadas
Una subestación prefabricada integra aparamenta de alto voltaje, transformadores, aparamenta de bajo voltaje y sistemas de control en un gabinete compacto.
Lado de alto voltaje
Incluye aparamenta de media tensión como sistemas KYN28A-12 o RMU, equipada con relés de protección y sistemas de comunicación.
Transformador
Normalmente utiliza transformadores sumergidos en aceite o de tipo seco con bajas pérdidas y alta eficiencia.
Lado de bajo voltaje
Utiliza sistemas de aparamenta de bajo voltaje de tipo extraíble para un fácil mantenimiento y una distribución de energía confiable.
