Aparamenta de baja tensión extraíble MNS
Cotenele es un fabricante que incluye productos que incluyen tableros de distribución de bajo y medio voltaje de China. Nuestro tablero de distribución de bajo voltaje extraíble MNS es un tipo de cajón y equipo de distribución de bajo voltaje modular y de alta seguridad diseñado específicamente para sistemas de energía modernos. Sus principales ventajas residen en su alta confiabilidad y flexibilidad, ampliamente utilizadas en los exigentes campos de distribución de energía en edificios industriales y civiles, como electricidad, petroquímica, metalurgia, etc.
Panel LV del dispositivo automático de compensación de potencia reactiva GGJ
Cotenele es un exportador de paneles de bajo voltaje en China, el panel LV del dispositivo de compensación automática de energía reactiva GGJ que produjimos se ha exportado a varios países y regiones. El dispositivo inteligente de compensación de energía reactiva de bajo voltaje GGJ adopta un diseño asistido por computadora (CAD) e incorpora un sistema de control por microcomputadora para rastrear y compensar de manera inteligente la energía reactiva. Con su estructura racional y tecnología avanzada, se utiliza ampliamente en redes eléctricas de bajo voltaje para mejorar el factor de potencia, reducir las pérdidas reactivas y mejorar la calidad del suministro de energía. Este dispositivo representa una nueva generación de productos de ahorro de energía. Está diseñado específicamente para la compensación de potencia reactiva de transformadores trifásicos con una capacidad que oscila entre 130 y 600 kVA.
Sistema aislado de gas de media tensión de 33 kV
Como fabricante importante de equipos eléctricos, Cotenele ha estado comprometido con la investigación y el desarrollo de nuevos productos durante muchos años. El sistema aislado de gas de media tensión de 33 kV es nuestro producto recientemente desarrollado con un nivel de voltaje más alto de 40,5 kv. Esta unidad principal de anillo de media tensión es una aparamenta cerrada de metal aislada por gas (C-GIS). Caja de gas de acero llena de gas aislante.
Paneles de distribución metálicos de media tensión de 33KV
Como importante exportador de aparamenta de media tensión en China, los productos de Cotenele se distribuyen ampliamente en los mercados globales. Los paneles de aparamenta blindados de media tensión de 33 KV de la serie KYN61-40.5 (Z) fabricados por Cotenele están diseñados para sistemas de energía trifásicos de CA de 50 Hz. Se utilizan para recibir y distribuir energía eléctrica en plantas de energía, subestaciones y salas de distribución de empresas industriales y mineras, al mismo tiempo que brindan control, protección y monitoreo de circuitos eléctricos.
Aparamenta de distribución de media tensión de 33KV MV
La aparamenta de media tensión KYN28-40.5 es un nuevo producto desarrollado por Cotenele, con una tensión nominal de hasta 40,5 kv. Este tipo de aparamenta de media tensión KYN28-40.5 de 33 KV MV está destinada principalmente a sistemas de alimentación de CA trifásicos con una tensión nominal de 40,5 kV y una frecuencia de 50 Hz. Se aplica comúnmente en disposiciones de barra colectora única y seccionalizada. El diseño del producto cumple con estándares relevantes como IEC 298 y GB3906-2006.
Aparamenta revestida de metal de media tensión de 22 KV
Cotenele ha estado comprometido con la investigación y el desarrollo tecnológico en el campo de los productos de unidades principales de anillo y aparamenta de media tensión durante muchos años, cubriendo una gama completa de paneles de aparamenta con tensiones nominales de 3,6 kV a 40,5 kV. La aparamenta revestida de metal de media tensión de 22 KV de la serie KYN28-24 que fabricamos tiene tecnología avanzada, es segura y confiable, tiene una estructura razonable, un rendimiento estable y es fácil de usar. Es ampliamente utilizado en centrales eléctricas, subestaciones, empresas industriales y mineras y edificios comerciales.
¿Qué es el aparamenta?
La aparamenta (también conocida como aparamenta con envolvente metálica o equipo de distribución ensamblado) es un sistema eléctrico integrado compuesto principalmente por disyuntores y dispositivos de control relacionados.
Combina componentes como disyuntores, interruptores-seccionadores, seccionadores, fusibles, transformadores de medida, dispositivos de protección contra sobretensiones, barras colectoras y sistemas de aislamiento dentro de una carcasa metálica.
Estos componentes se ensamblan según un esquema unifilar eléctrico definido, formando una unidad de distribución estandarizada y modular.
Las principales funciones de la aparamenta incluyen:
- Conmutación de circuitos eléctricos
- Control y protección del sistema.
- Medición y seguimiento de parámetros eléctricos.
La aparamenta de baja tensión se utiliza normalmente en redes de distribución de hasta 1000 V CA, mientras que la aparamenta de media tensión se aplica en sistemas que van desde 3,6 kV a 40,5 kV.
Tipos de aparamenta
Los cuadros se pueden clasificar según el nivel de voltaje, la tecnología de aislamiento, el diseño estructural y la función de aplicación.
1. Clasificación por Nivel de Tensión
| Aspecto | Aparamenta de baja tensión | Aparamenta de media tensión |
| Rango de voltaje | ≤1000V | 3,6kV-40,5KV |
| tarea principal | Distribución y control (terminal) | Recepción y protección (línea principal) |
| Componente central | Disyuntor de caja moldeada (MCCB), disyuntor de aire (ACB) | Disyuntor de vacío (VCB), disyuntor SF₆ |
| Modelos típicos | GGD, GCK, GCS, MNS | KYN28,XGN,C-GIS |
| Enfoque de seguridad | Protección contra golpes, arco eléctrico | Estricto enclavamiento de cinco prevenciones y control de distancia de aislamiento. |
2. Clasificación por medio de aislamiento
Tablero aislado en aire
Utiliza el aire como medio de aislamiento primario. Presenta una estructura madura, fácil mantenimiento y se usa ampliamente en sistemas de distribución tradicionales. Los ejemplos típicos incluyen gabinetes de bajo voltaje y sistemas de aparamenta en gabinetes metálicos de media tensión.
Aparamenta aislada en gas
Encierra todos los componentes de alto voltaje dentro de un compartimento sellado lleno de SF₆, nitrógeno o aire seco. Ofrece un excelente rendimiento de aislamiento, estructura compacta y gran adaptabilidad ambiental.
Aparamenta con aislamiento sólido
Utiliza resina epoxi para encapsular componentes activos, proporcionando una fuerte resistencia a entornos hostiles como la humedad, el polvo y la contaminación.
3. Clasificación por Estructura

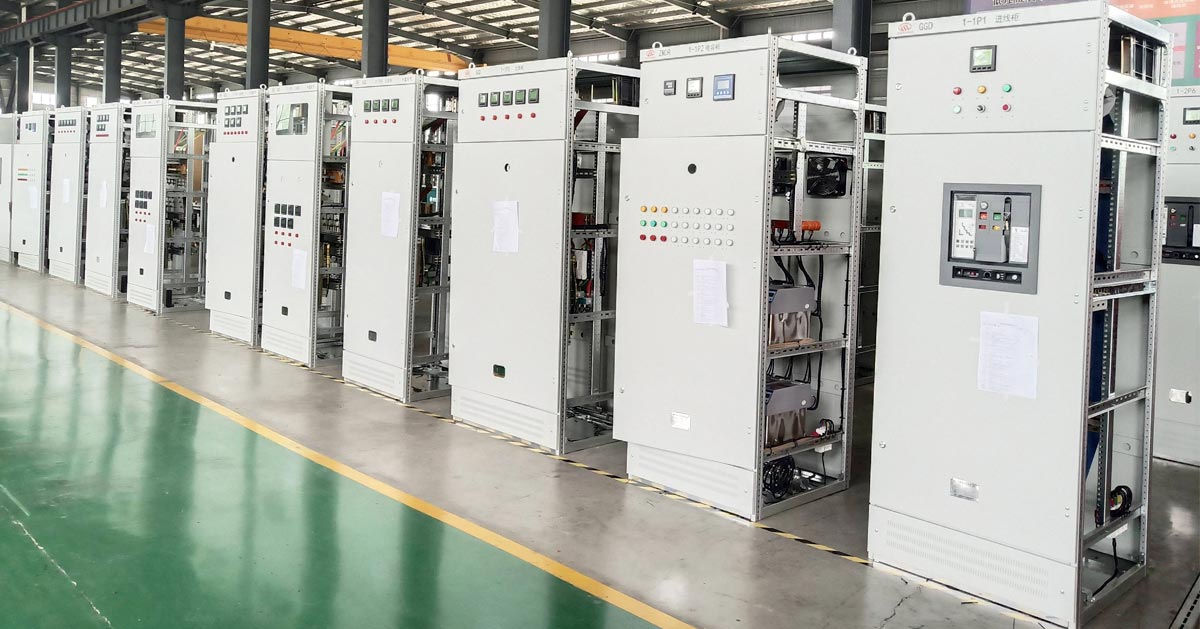

Aparamenta de tipo fijo
Todos los componentes están fijados dentro del gabinete. Presenta una estructura simple y un diseño rentable, comúnmente utilizado en sistemas de distribución estándar.
Aparamenta extraíble
El disyuntor o unidad funcional se instala sobre un carro móvil, lo que permite un fácil mantenimiento y sustitución. Esta estructura mejora la modularidad y la flexibilidad operativa. Un ejemplo típico es la aparamenta de media tensión montada en el centro.
Tipos típicos de interruptores

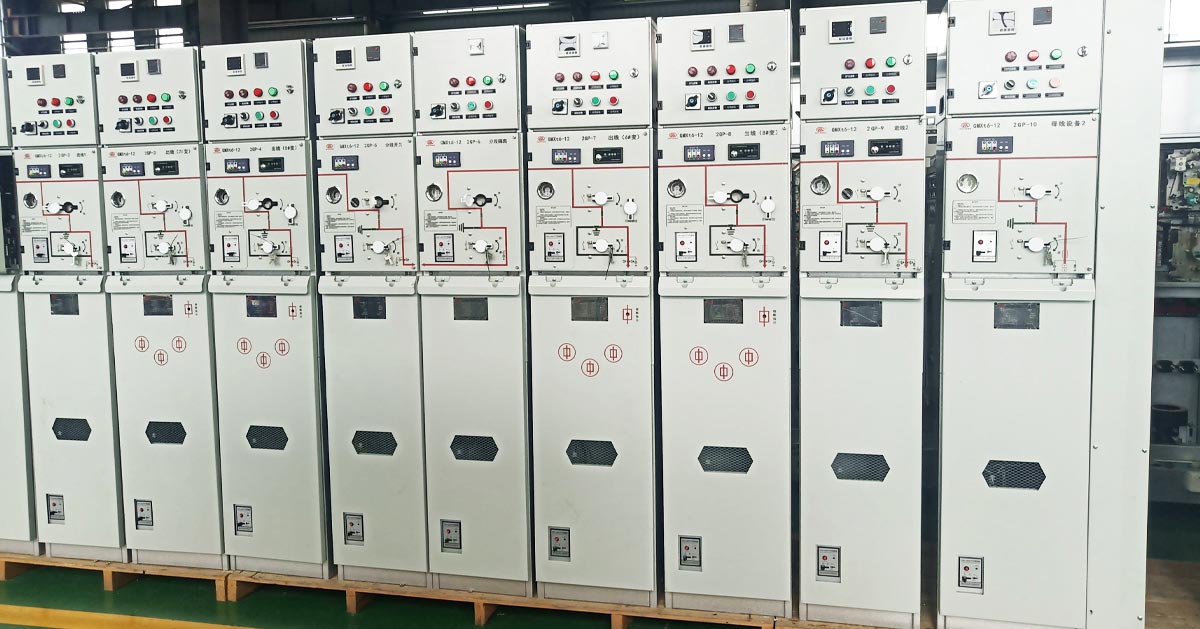

Unidad principal de anillo
Las unidades principales en anillo son sistemas de distribución compactos diseñados para el suministro de energía en red en anillo. Utilizan interruptores-seccionadores combinados con protección de fusibles para controlar y aislar fallas.
Las RMU se utilizan ampliamente en redes de distribución urbana, comunidades residenciales, edificios comerciales e instalaciones industriales. Están disponibles en diseños con aislamiento de aire y de gas, y ofrecen un tamaño compacto, operación simple y rendimiento confiable.

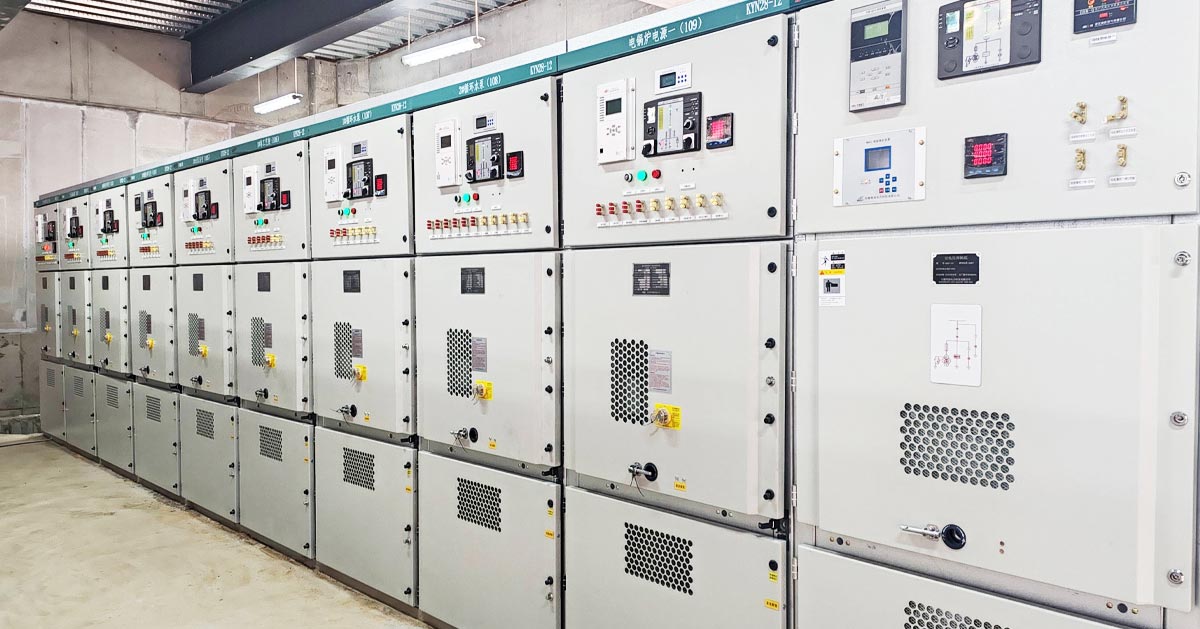

Tablero de distribución montado en el centro
La aparamenta de montaje central es un sistema de distribución de media tensión extraíble y revestido de metal, que normalmente se utiliza entre 3,6 kV y 12 kV.
Su estructura se divide en tres compartimentos:
- Barra colectora y compartimento de instrumentos
- Compartimento del disyuntor
- Compartimento para cables
Este diseño mejora la seguridad y el aislamiento entre unidades funcionales. Se utiliza ampliamente en centrales eléctricas, instalaciones industriales, subestaciones y para arrancar motores de alto voltaje. También admite funciones de protección de enclavamiento para garantizar un funcionamiento seguro del sistema.
Aparamenta aislada en gas
La aparamenta aislada en gas encierra todos los componentes eléctricos dentro de una carcasa metálica sellada llena de gas aislante.
Es muy resistente a las influencias ambientales como la humedad, el polvo, la contaminación y las atmósferas corrosivas. Se utiliza ampliamente en el transporte ferroviario urbano, plantas petroquímicas, metalurgia y regiones de gran altitud.
En comparación con los sistemas aislados en aire, C-GIS es más compacto, requiere mucho menos espacio de instalación y ofrece una larga vida útil con requisitos mínimos de mantenimiento.
Áreas de aplicación de aparamenta
La aparamenta se utiliza ampliamente en:
- Sistemas de generación de energía.
- Subestaciones de transmisión y distribución.
- Instalaciones industriales y mineras
- Edificios urbanos residenciales y comerciales.
- Centros de datos y proyectos de infraestructura.
Las RMU se utilizan comúnmente en redes de distribución y subestaciones compactas. La aparamenta de montaje central se aplica principalmente en sistemas de control de media tensión y arranque de motores. Se prefiere la aparamenta aislada en gas en entornos hostiles con limitaciones de espacio.
| Guión | Tipo de gabinete adecuado | Uso típico |
| Centrales eléctricas, grandes subestaciones. | Montaje central (KYN28), aparamenta MV | Entrega del generador, recepción del transformador principal. |
| Parques industriales, medianas empresas | Montado en el centro, RMU | Distribución, recepción de energía. |
| Zonas residenciales urbanas, edificios de gran altura. | RMU, gabinetes de distribución BT | Alimentación de red en anillo, distribución final. |
| Zonas elevadas, húmedas y contaminadas | C-GIS | Distribución en ambientes hostiles. |
| Minería, petroquímica, transporte ferroviario | C-GIS | Suministro de energía en condiciones severas |
| Edificios comerciales, hospitales, centros de datos. | Aparamenta de baja tensión (GCK/GCS/MNS) | Iluminación, HVAC, distribución de equipos. |
Cómo seleccionar el tablero de distribución adecuado
Seleccionar el tablero correcto requiere la evaluación de varios factores clave:
1. Condiciones de funcionamiento eléctrico
Se deben considerar el nivel de voltaje, la capacidad de corriente, la frecuencia y las características de carga para garantizar un funcionamiento estable y seguro.
2. Condiciones ambientales
La temperatura, la humedad, la altitud, el nivel sísmico y el grado de contaminación afectan directamente el rendimiento del aislamiento y la vida útil del equipo.
3. Requisitos de cortocircuito
La corriente nominal soportada de corta duración y la capacidad de corte deben coincidir con los niveles de falla del sistema. Los sistemas de media tensión suelen utilizar una clasificación de 3 segundos, mientras que los sistemas de bajo voltaje suelen utilizar clasificaciones de 1 segundo.
4. Características de carga
Los diferentes tipos de carga requieren diferentes configuraciones, como paneles de disyuntores o sistemas de interruptores de carga.
5. Entorno de aplicación
- Zonas interiores generales: aparamenta aislada en aire
- Áreas con espacio limitado: sistemas compactos o aislados por gas
- Distribución secundaria: sistemas RMU
- Expansión Industrial: Utiliza un sistema modular y extraíble.
6. Tipo de proyecto
Las nuevas instalaciones suelen utilizar sistemas modernos y de alta eficiencia, mientras que los proyectos de modernización pueden seguir configuraciones existentes.
7. Requisitos de mantenimiento
El diseño del equipo debe permitir un fácil mantenimiento, con un fuerte rendimiento anticorrosión y anticontaminación.

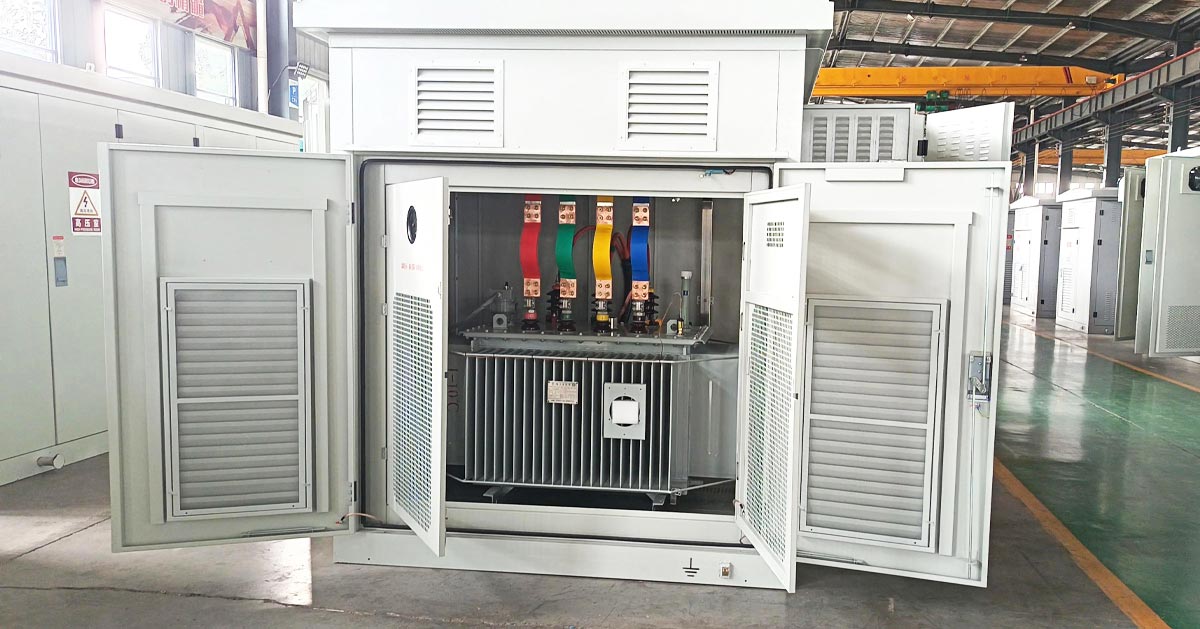

Aparamenta en Subestaciones Prefabricadas
Una subestación prefabricada integra aparamenta de alto voltaje, transformadores, aparamenta de bajo voltaje y sistemas de control en un gabinete compacto.
Lado de alto voltaje
Incluye aparamenta de media tensión como sistemas KYN28A-12 o RMU, equipada con relés de protección y sistemas de comunicación.
Transformador
Normalmente utiliza transformadores sumergidos en aceite o de tipo seco con bajas pérdidas y alta eficiencia.
Lado de bajo voltaje
Utiliza sistemas de aparamenta de bajo voltaje de tipo extraíble para un fácil mantenimiento y una distribución de energía confiable.
