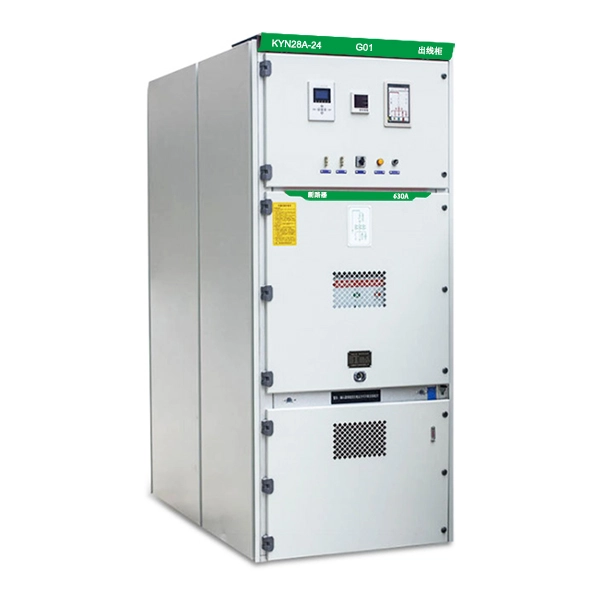

Aparamenta revestida de metal de media tensión de 22 KV
Cotenele ha estado comprometido con la investigación y el desarrollo tecnológico en el campo de los productos de unidades principales de anillo y aparamenta de media tensión durante muchos años, cubriendo una gama completa de paneles de aparamenta con tensiones nominales de 3,6 kV a 40,5 kV. La aparamenta revestida de metal de media tensión de 22 KV de la serie KYN28-24 que fabricamos tiene tecnología avanzada, es segura y confiable, tiene una estructura razonable, un rendimiento estable y es fácil de usar. Es ampliamente utilizado en centrales eléctricas, subestaciones, empresas industriales y mineras y edificios comerciales.
Cotenele es uno de los fabricantes de aparamenta de media tensión más avanzados de China. La aparamenta de media tensión KYN28-24 Serie 22KV que fabricamos ha estado funcionando de manera constante en múltiples proyectos de China State Grid durante muchos años. La aparamenta de media tensión KYN28-24 es adecuada para sistemas de energía interiores trifásicos de 50/60 Hz, tensión nominal de 24 kV, que se utilizan para recibir y distribuir energía eléctrica y controlar, proteger y monitorear. circuitos.Nuestra aparamenta de media tensión y la unidad principal de anillo cumplen con múltiples estándares nacionales e internacionales, como GB/T3906 "Equipo de control y aparamenta en gabinete metálico de CA de 3,6 kV ~ 40,5 kV" e IEC 62271-200.
Modelo y significados
Principales parámetros técnicos.
1.Principales parámetros técnicos del cuadro.
| SN | Artículo | Unidad | Parámetros | ||||
| 1 | Tensión nominal | kV | 24 | ||||
| 2 | Frecuencia nominal | Hz | 50/60 | ||||
| 3 | Nivel aislado clasificado | Tensión soportada por impulso de rayo (valor máximo) | kV | Fase a fase Fase a tierra |
60 | Brecha de aislamiento | 79 |
| Tensión soportada de frecuencia industrial de 1 minuto (valor efectivo) | 125 | 145 | |||||
| Tensión soportada de frecuencia de alimentación del circuito de control auxiliar | V | 2000 | |||||
| 4 | Corriente nominal | A | 630,1250,1600,2000,2500,3150 | ||||
| 5 | Corriente nominal de corte en cortocircuito | KA | 20 | 31.5 | |||
| 6 | Corriente nominal de cierre de cortocircuito (pico) | KA | 50 | 80 | |||
| 7 | Corriente nominal de resistencia de corta duración (4 s) | KA | 20 | 31.5 | |||
| 8 | Corriente nominal máxima soportada | KA | 50 | 80 | |||
| 9 | Tensión nominal del circuito de control auxiliar | V | CC o CA 110/220 | ||||
| 10 | Grado de protección | IP4X (puerta de la sala del disyuntor abierta o compartimento a compartimento IP2X) | |||||
| 11 | Dimensiones de la carcasa (Ancho * Profundidad * Altura) | milímetros | 800×1810×2380 | 1000×1810×2380 | |||
| 12 | Peso | kilos | 840~1440 | ||||
| Nota: La profundidad del gabinete de línea aérea entrante y saliente es de 2360 mm. | |||||||
2. Principales parámetros técnicos del disyuntor en vacío VS1-24,VN2-24
| SN | Artículo | Unidad | Parámetros | ||
| 1 | Tensión nominal | kV | 24 | ||
| 2 | Nivel aislado clasificado | Tensión soportada de frecuencia industrial de 1 minuto (valor efectivo) | 60 | ||
| Tensión soportada por impulso de rayo (valor máximo) | 125 | ||||
| 3 | Frecuencia nominal | Hz | 50/60 | ||
| 4 | Corriente nominal | A | 630,1250,1600,2000 | 630,1250,1600,2000,2500,3150 | |
| 5 | Corriente nominal de corte en cortocircuito | KA | 20 | 31.5 | |
| 6 | Corriente nominal de cierre de cortocircuito (pico) | 50 | 80 | ||
| 7 | Corriente nominal de resistencia de corta duración (4 s) | 20 | 31.5 | ||
| 8 | Corriente nominal máxima soportada | 50 | 80 | ||
| 9 | Corriente de corte nominal de una sola batería de condensadores. | A | 630 | ||
| 10 | Corriente de ruptura nominal del banco de capacitores consecutivos | 400 | |||
| 11 | Tiempos de corte de corriente nominal de corte en cortocircuito | Veces | 50 | ||
| 12 | Vida útil mecánica | 20000 | |||
| 13 | Secuencia de operación nominal | O-0.3s-CO-180s-CO | |||
Condiciones de trabajo
Condiciones normales de funcionamiento
1. Temperatura ambiente
Máximo: +40°C, mínimo: –15°C. El valor medio medido durante cualquier período de 24 horas no excederá los +35°C.
2. Condiciones de humedad
Humedad relativa media por día: ≤95%
Humedad relativa media durante un mes: ≤90%
Presión media de vapor de agua por día: ≤2,2 kPa
Presión media de vapor de agua durante un mes: ≤1,8 kPa
3. Altitud
No superior a 1000 m sobre el nivel del mar.
4. Pureza del aire
El aire circundante no deberá estar significativamente contaminado por polvo, humo, gases, vapores o niebla salina corrosivos o inflamables.
5. Vibración y choque
Cualquier vibración externa o movimiento del suelo que pueda afectar al cuadro deberá ser insignificante.
6. Interferencias electromagnéticas en sistemas secundarios.
La amplitud de la interferencia electromagnética inducida no excederá de 1,6 kV.
Condiciones especiales de funcionamiento
Cuando se requiere que el tablero revestido de metal de media tensión de 22 KV funcione en condiciones que exceden los límites normales especificados en GB/T 11022, el fabricante y el usuario deberán negociar y acordar medidas especiales.
Para evitar la condensación, el cuadro está equipado con calentadores. Estos calentadores se energizarán siempre que el tablero esté en modo de espera. Incluso durante el funcionamiento normal, se deberá prestar atención para mantener los calentadores en servicio según sea necesario.
¿Cuál es la estructura principal de KYN28-24?
El cuadro KYN28-24 consta principalmente de dos partes: el gabinete y el camión.
Estructura del gabinete
El mueble está dividido mediante mamparas metálicas en cuatro compartimentos independientes.
1.Compartimento de barra colectora
Ubicado en la parte superior trasera del gabinete, sirve para instalar las barras principales.
2.Compartimento del disyuntor
Ubicado en la parte media del gabinete, se utiliza para instalar el carro del disyuntor.
3.Compartimento para cables
La sala de cables está ubicada en la parte inferior trasera del gabinete y se utiliza para conectar los cables entrantes y salientes. También puede alojar componentes como transformadores de corriente y seccionadores de tierra.
4.Compartimento de relés e instrumentos.
Ubicado en la parte frontal superior del gabinete, se utiliza para instalar componentes secundarios como dispositivos de protección, control y medición.
Tipos de camiones
El camión es un componente móvil que transporta los elementos centrales. Se mueve hacia adentro y hacia afuera mediante un mecanismo de tornillo. Según sus funciones, los camiones se clasifican principalmente en los siguientes tipos:
1. Camión disyuntor: el tipo más común, utilizado para conectar y desconectar corrientes de carga normales y corrientes de falla.
2. Camión transformador de voltaje (PT): Se utiliza para proporcionar señales de voltaje con fines de medición y protección.
3. Camión medidor: Se utiliza para la medición de energía eléctrica.
4. Carro aislante: El carro seccionador suele utilizarse para crear un punto de desconexión visible en el circuito, garantizando la seguridad durante el mantenimiento.
Principales características y ventajas
1.Alta seguridad
El tablero de distribución revestido de metal de media tensión de 22 KV está equipado con funciones integrales de "cinco prevención", que utilizan enclavamientos mecánicos y eléctricos para prevenir eficazmente un mal funcionamiento. Están completamente revestidos de metal y una carcasa dividida divide el gabinete en múltiples compartimentos independientes, lo que evita la propagación de accidentes y garantiza una alta seguridad. Sus canales de alivio de presión se proporcionan para proteger la seguridad del operador en caso de una falla de arco interno.
2. Flexibilidad y confiabilidad
Adopta una estructura de camión extraíble montada en el centro. Todos los camiones de la misma especificación son 100% intercambiables, lo que facilita el mantenimiento y el reemplazo. Compatible con varias marcas conocidas de disyuntores en vacío (por ejemplo, VS1, VD4), lo que ofrece una buena versatilidad. El uso de placas de acero recubiertas de aluminio y zinc y múltiples procesos de doblado dan como resultado una alta resistencia mecánica y una fuerte resistencia a la corrosión.
3. Mantenimiento conveniente y ahorro de espacio
El tablero de distribución revestido de metal de media tensión de 22 KV serie kyn28-24 admite instalación en pared y mantenimiento con acceso frontal, lo que reduce en gran medida el espacio necesario para la instalación y el mantenimiento. El espacioso compartimento para cables proporciona un amplio espacio para conectar varios cables y simplifica la fabricación e instalación de terminaciones de cables.

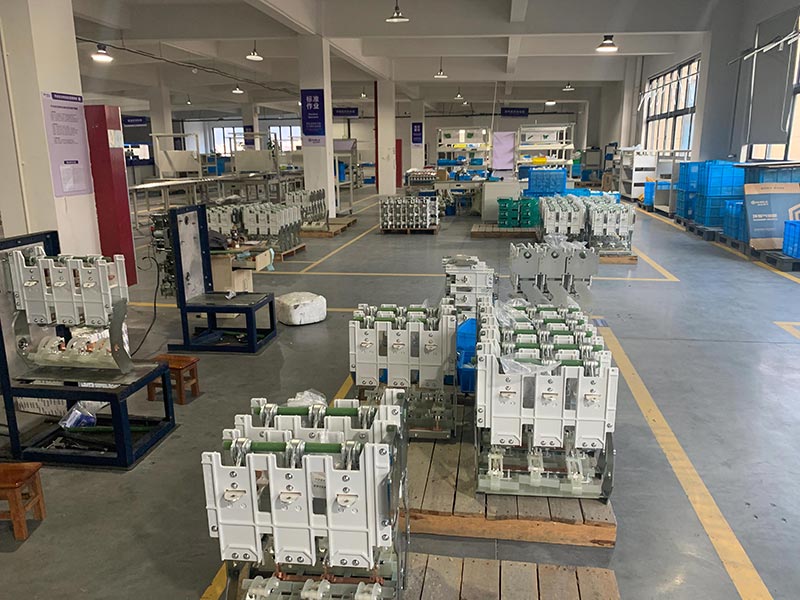

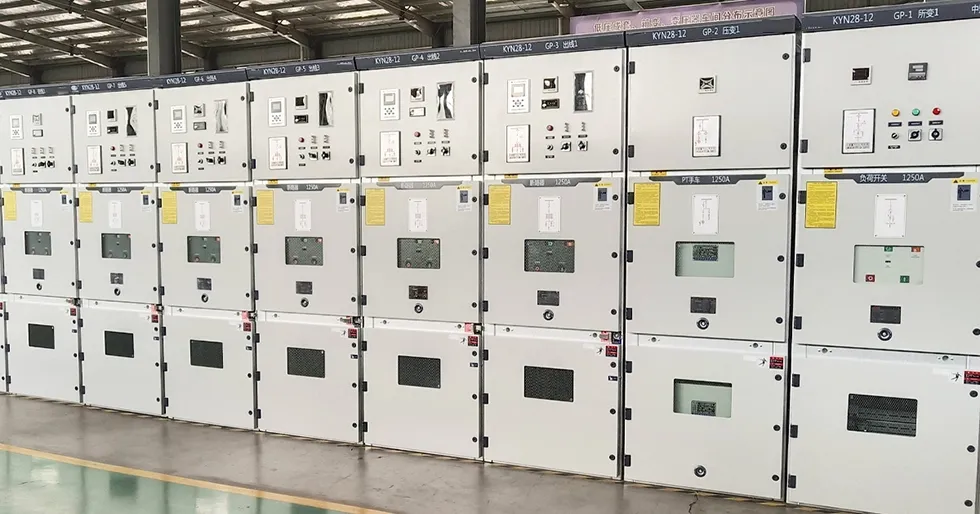

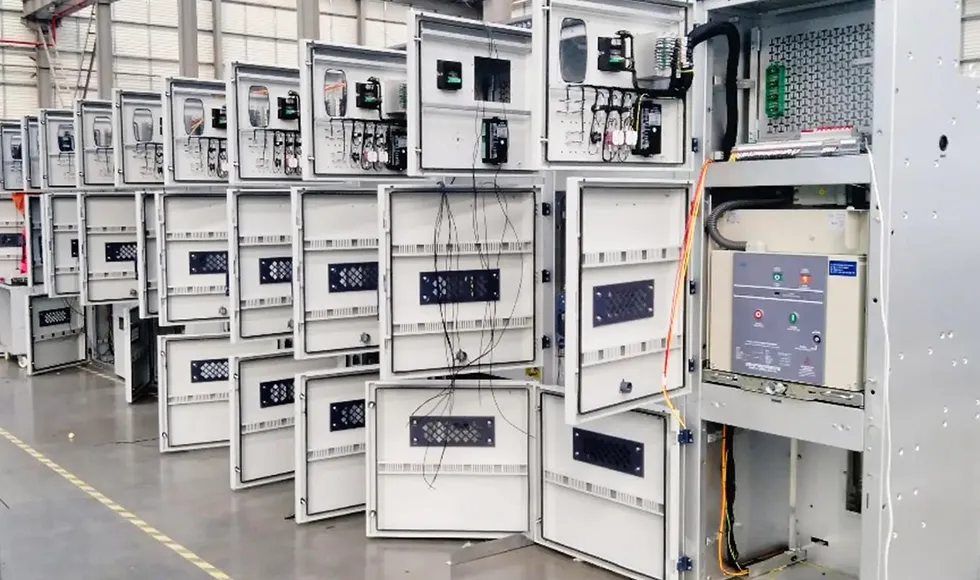

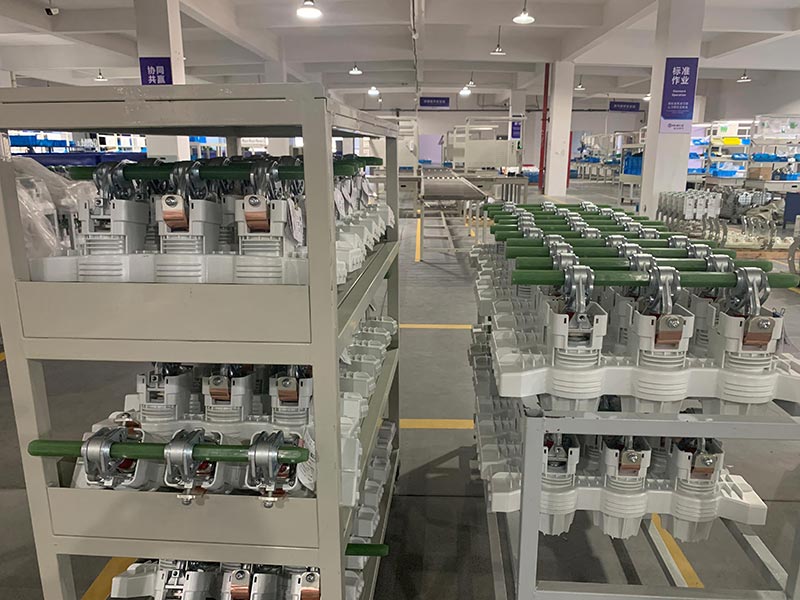

Taller de producción
¿Cómo elegir?
Al realizar una selección, se recomienda aclarar los siguientes parámetros clave y requisitos funcionales:
1. Parámetros eléctricos
Determine los siguientes parámetros técnicos clave, como el voltaje nominal, la corriente nominal y la corriente nominal de corte de cortocircuito del sistema antes de realizar el pedido.
2. Esquema funcional
Antes de comprar, identifique el esquema funcional requerido, como gabinete de alimentación entrante, gabinete de alimentación saliente, gabinete PT, gabinete de medición, gabinete de conexión de bus, etc.
3. Componentes principales
Debe asegurarse de la marca o los requisitos técnicos de los componentes principales, incluidos disyuntores, transformadores de corriente, transformadores de voltaje, seccionadores de puesta a tierra, etc., antes de realizar su pedido.
4. Requisitos inteligentes
Confirme si se requieren funciones inteligentes como el monitoreo en línea y la detección de energía de IoT.
5. Ambientes especiales
Para uso en altitudes elevadas, solicite el tipo de meseta y consulte con el fabricante para conocer las condiciones de funcionamiento específicas.

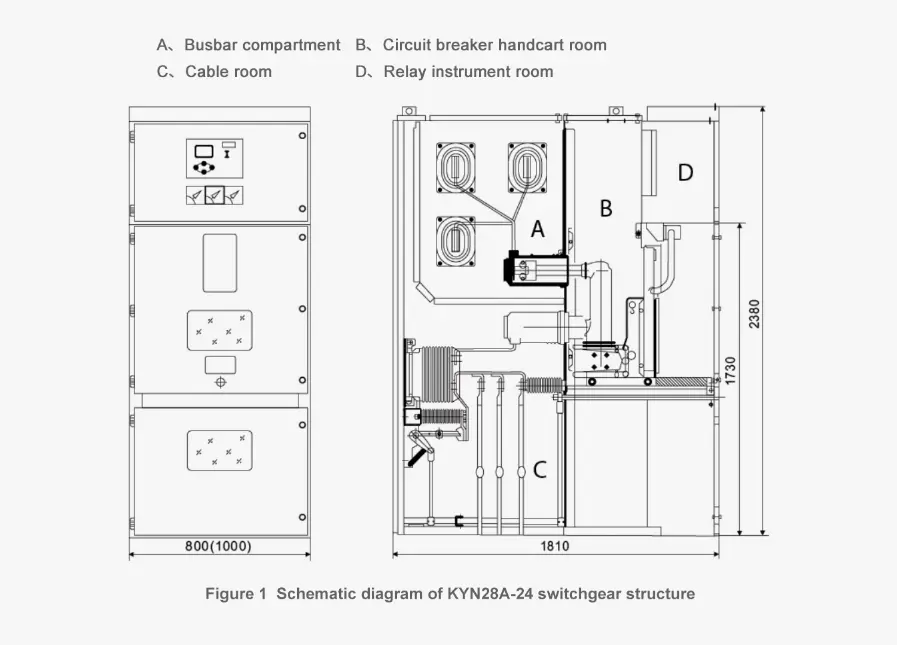

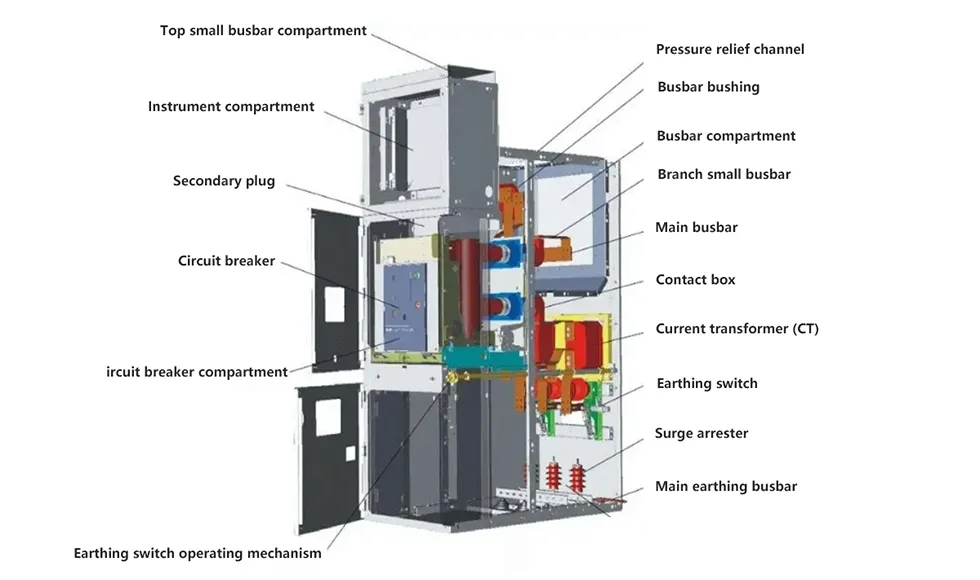

Diagrama esquemático de la estructura del cuadro de distribución KYN28A-24.

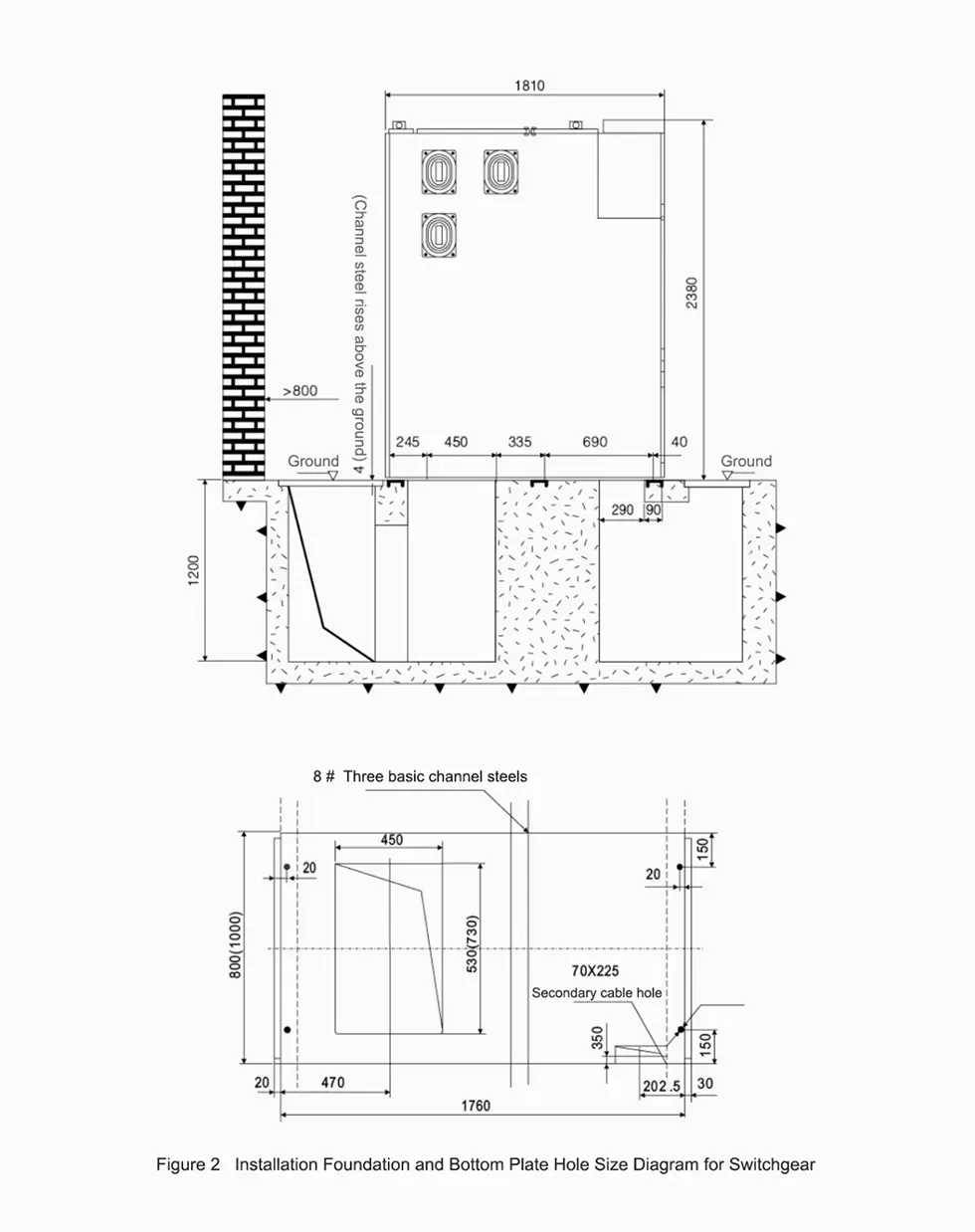

Diagrama de tamaño de los orificios de la base de instalación y la placa inferior

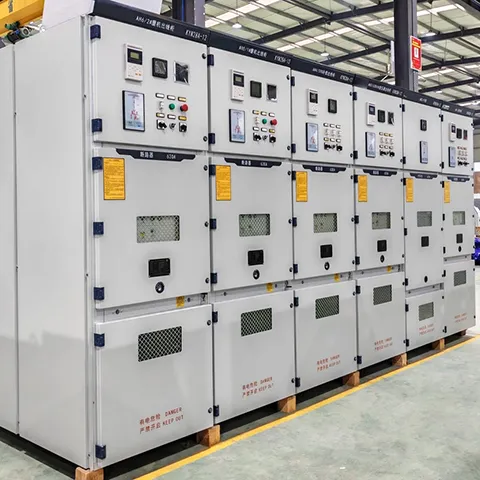

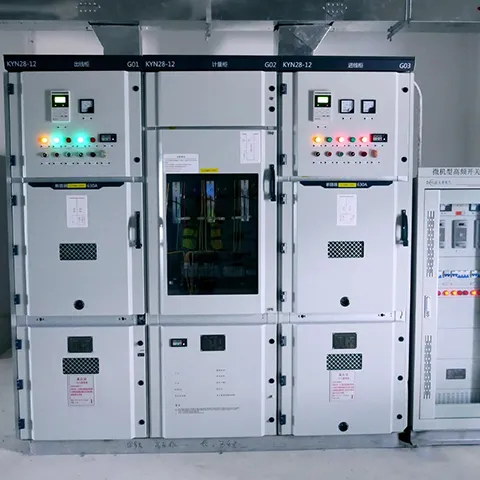

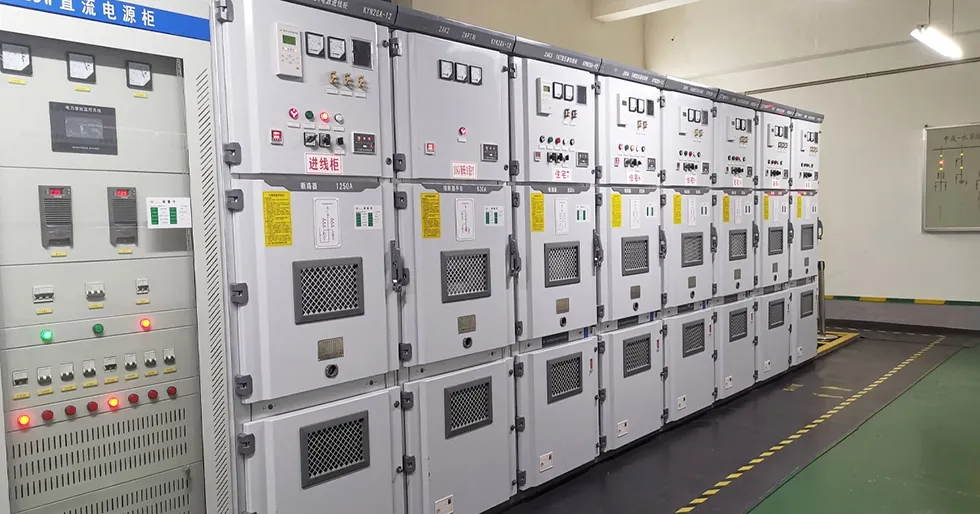

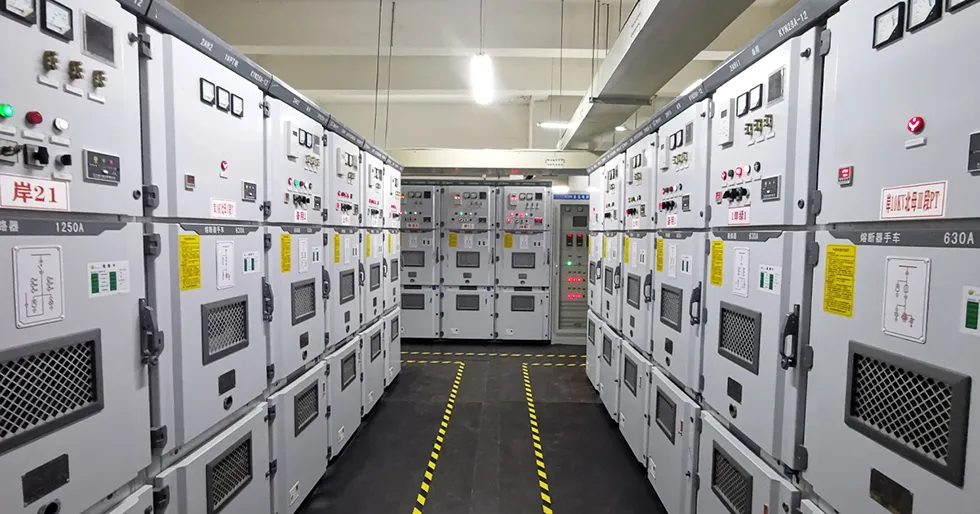

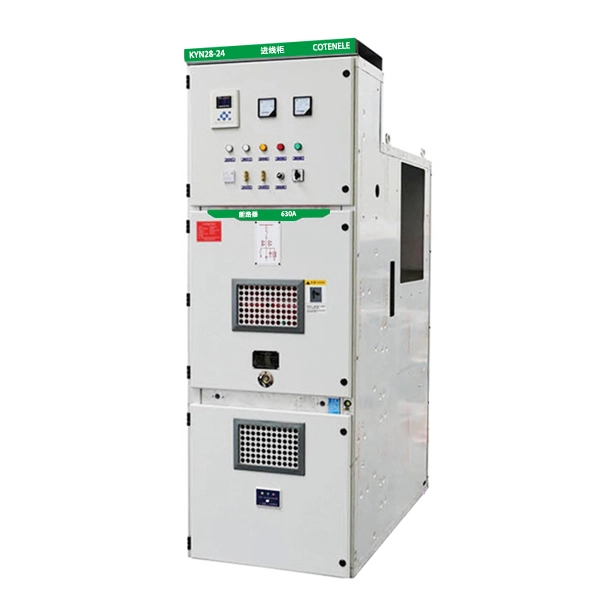

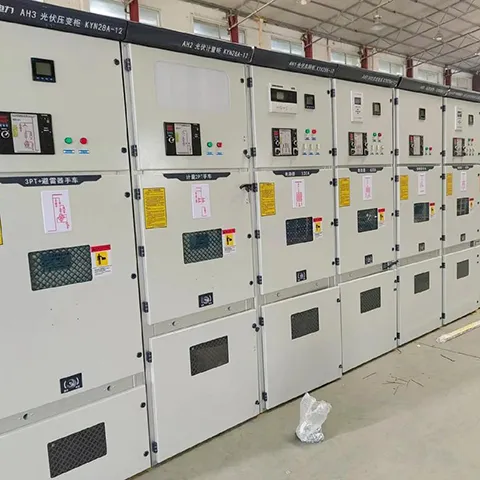

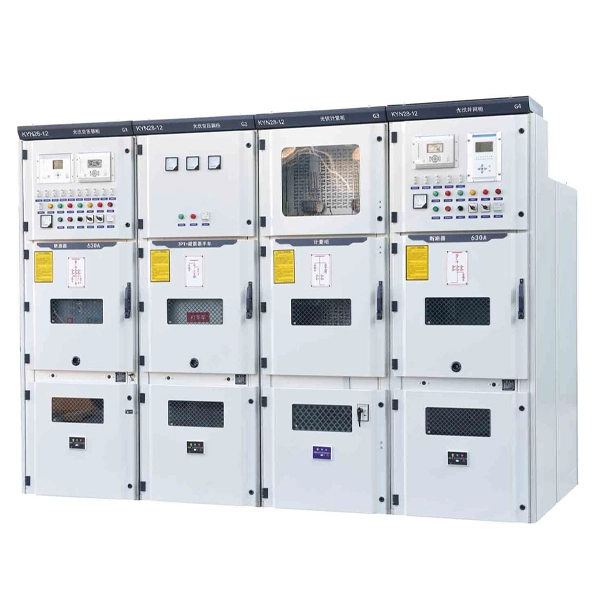

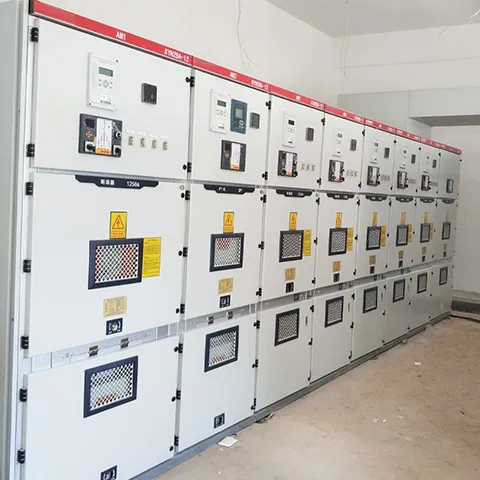

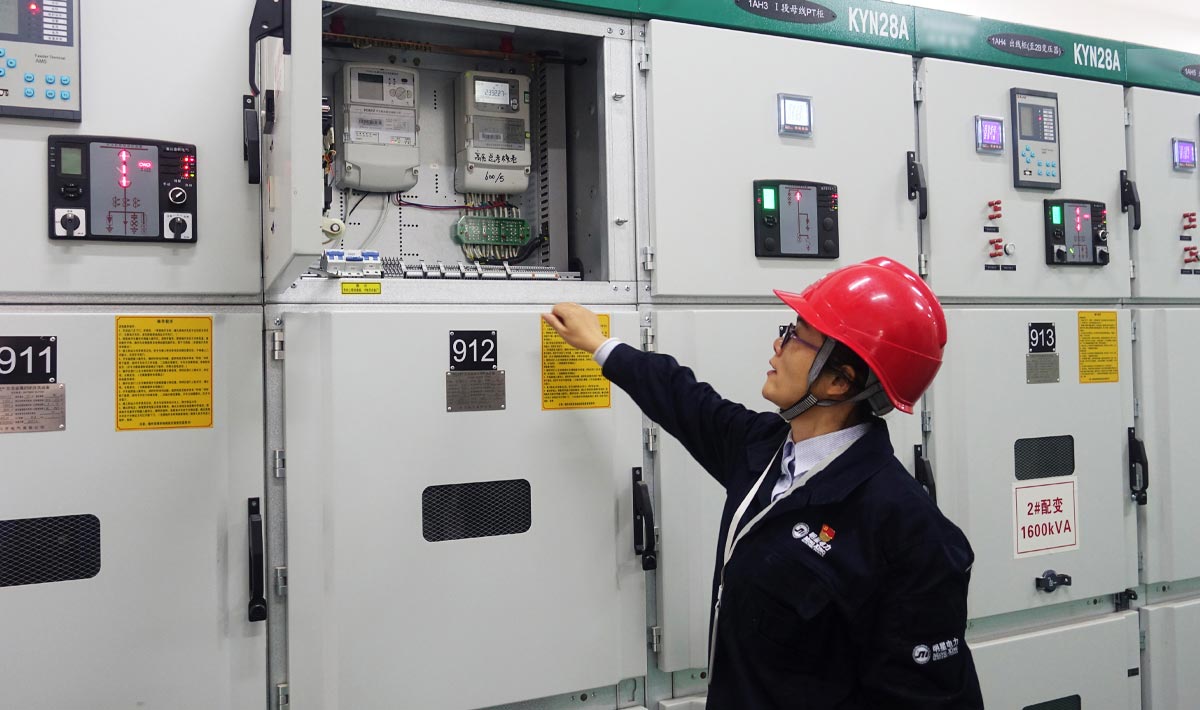

Muestra de productos
