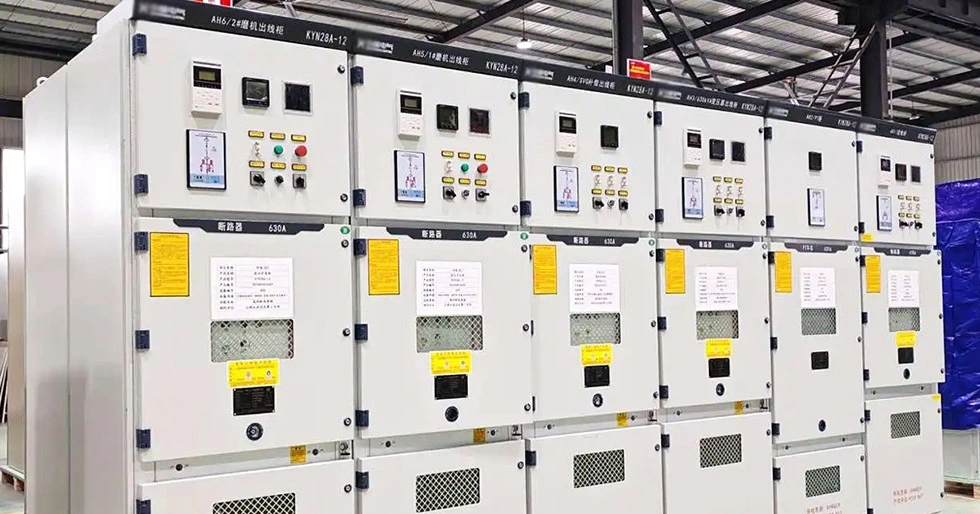

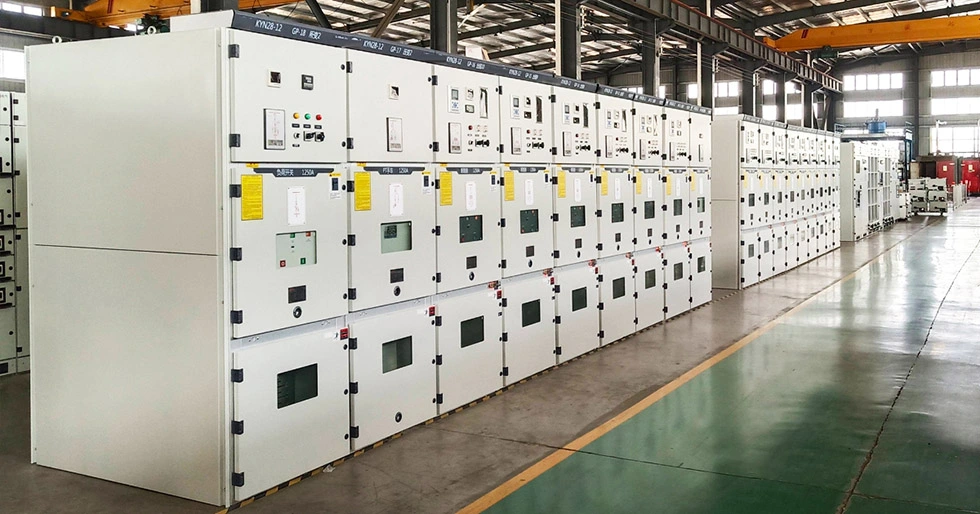

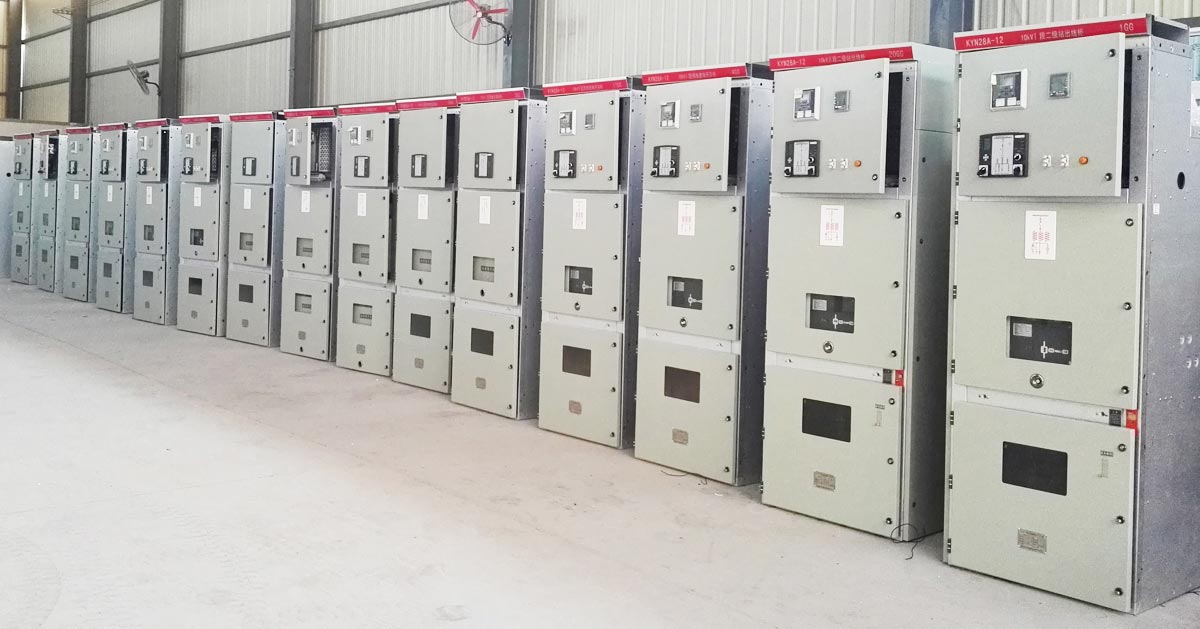

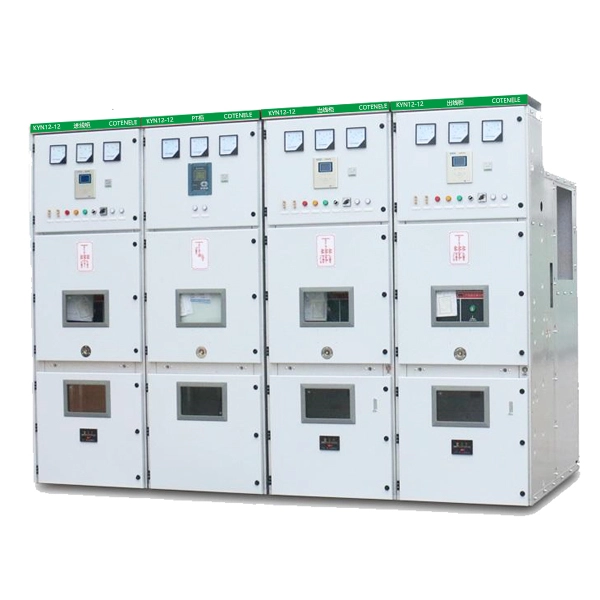

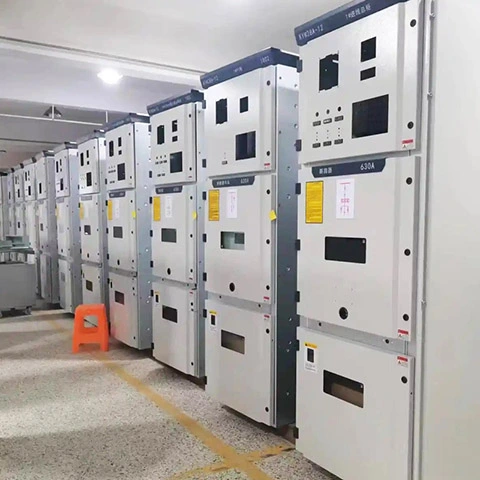

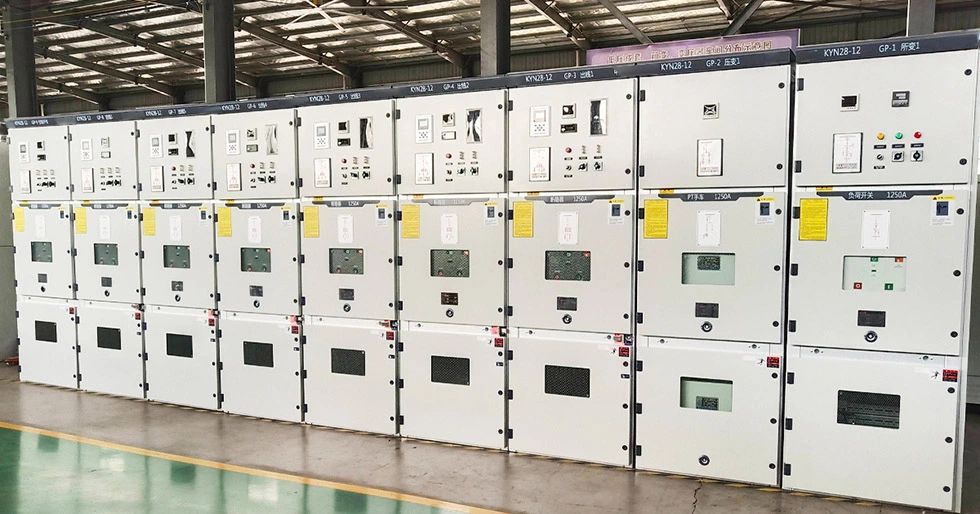

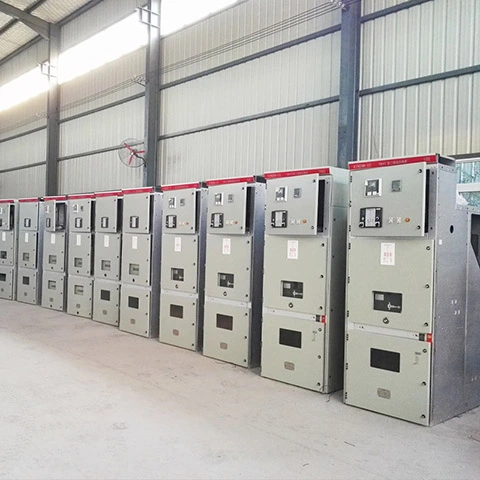

Aparamenta de media tensión revestida de metal para interiores de 11 kV

Modelo de producto

Principales parámetros técnicos.

Condiciones de trabajo

1. Temperatura del aire ambiente: máxima +40 °C, mínima –15 °C.

2. Humedad relativa: media diaria ≤95 % con una correspondiente presión media diaria de vapor de agua que no exceda de 2,2 KPa; promedio mensual ≤90 % con una presión de vapor de agua promedio mensual correspondiente que no exceda 1,8 KPa.

3. Altitud: no superior a 1000 m sobre el nivel del mar.

4. Intensidad sísmica: no mayor a Magnitud 8.

5. El aire circundante estará libre de contaminación significativa por gases corrosivos o combustibles, vapor de agua o agentes similares.

6. El sitio de instalación estará libre de vibraciones severas.

7. Si las condiciones de funcionamiento exceden los límites normales especificados en GB3906, el usuario y nuestra empresa acordarán mutuamente las disposiciones necesarias mediante consulta.

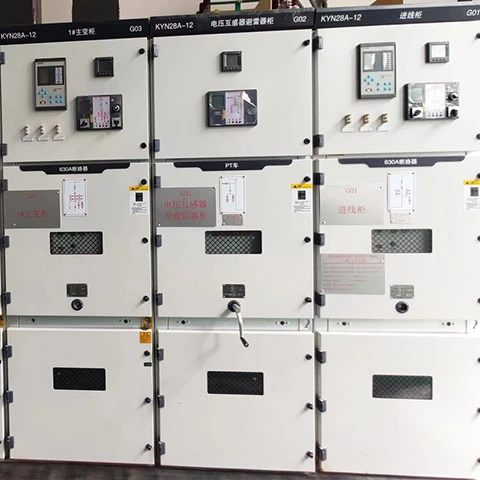

¿Qué es un tablero de distribución extraíble con envolvente metálica?

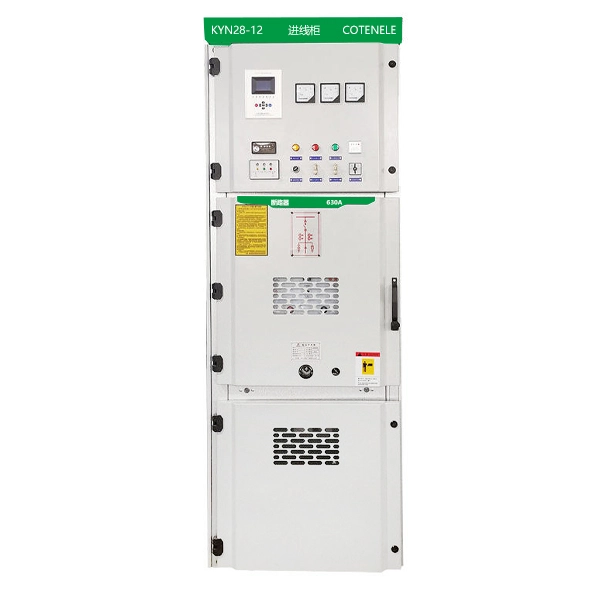

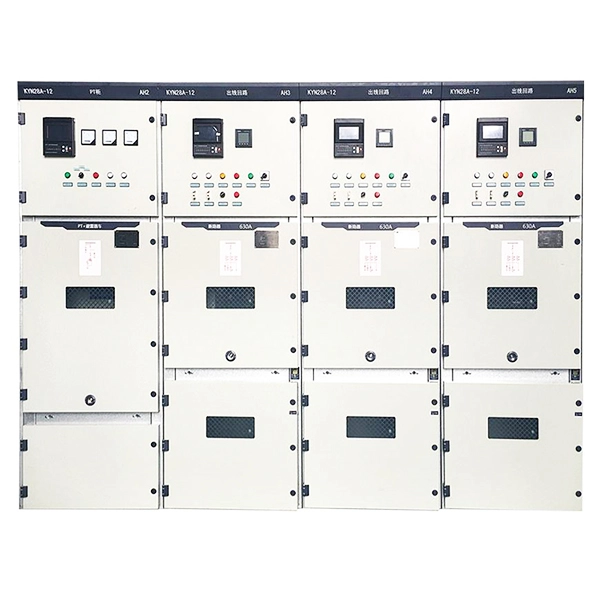

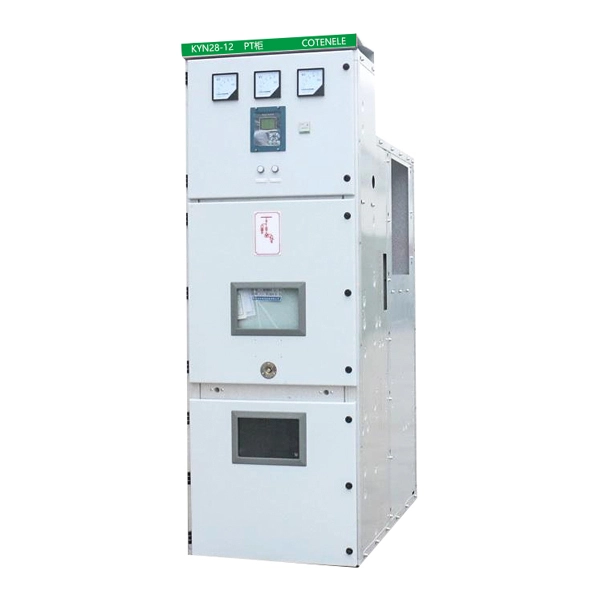

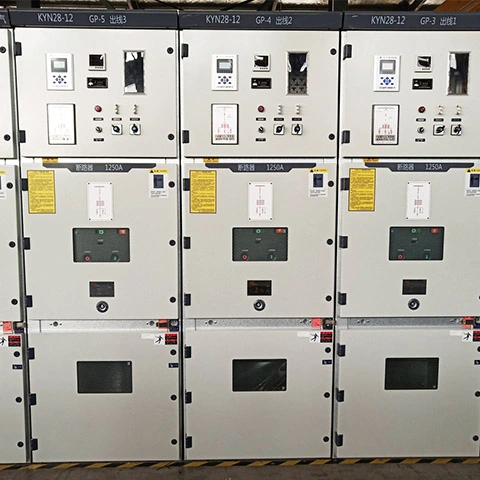

El tablero de distribución de media tensión revestido de metal para interiores KYN28-12 de 11 KV es un dispositivo eléctrico cuyo carro disyuntor se instala en el compartimiento central del tablero. Todo el recinto está dividido en cuatro compartimentos independientes mediante mamparas metálicas:

1. Compartimento del disyuntor (medio):Alberga el carro del disyuntor de vacío (por ejemplo, VS1 o VD4). El camión tiene tres posiciones: Servicio, Prueba/Aislamiento y Retirado. Se puede insertar y extraer fácilmente, lo que permite un mantenimiento conveniente. Reemplazar el disyuntor no requiere desenergizar todo el panel.

2. Compartimento de barra colectora:Ubicado en la parte superior trasera. Contiene barras colectoras principales y barras colectoras secundarias que conectan múltiples paneles de aparamenta.

3. Compartimento para cables:Situado en la parte inferior trasera. Se utiliza para conectar cables salientes, descargadores de sobretensiones y seccionadores de puesta a tierra.

4. Compartimento de bajo voltaje (instrumentos):Ubicado en la parte superior delantera. Alberga relés de protección (basados ​​en microcomputadoras), instrumentos, luces indicadoras y otros componentes secundarios.

Ventanas de observación:Cada compartimento está completamente separado por particiones metálicas conectadas a tierra, lo que evita eficazmente que una falla de arco interno en un compartimento afecte a los compartimentos adyacentes. El panel frontal tiene ventanas de observación para ver la posición del camión y el estado del contacto de aislamiento.

Configuración de componentes principales

¿Cuáles son las ventajas de los tableros de distribución extraíbles en gabinete metálico KYN28-12?

1. Alta confiabilidad:Construcción revestida de metal con fuerte capacidad de resistencia al arco interno, lo que garantiza la seguridad.

2. Fácil mantenimiento:Diseño extraíble: el reemplazo del disyuntor toma solo unos minutos, lo que reduce significativamente el tiempo de inactividad.

3. Cinco enclavamientos de prevención:Los enclavamientos mecánicos/eléctricos previenen cinco tipos de mal funcionamiento (por ejemplo, sin conmutación de interrupción de carga, sin entrada accidental a compartimentos activos).

4. Alta estandarización:Producción madura por parte de muchos fabricantes nacionales, buena intercambiabilidad de repuestos, bajos costos de adquisición y mantenimiento.

5. Configuración flexible:Se pueden ensamblar como paneles de entrada, salida, medición, PT, bus-tie, etc., adaptándose a varios esquemas de conexión principal.

Tablero de distribución extraíble KYN28-12 en gabinete metálico VS otros tableros de distribución

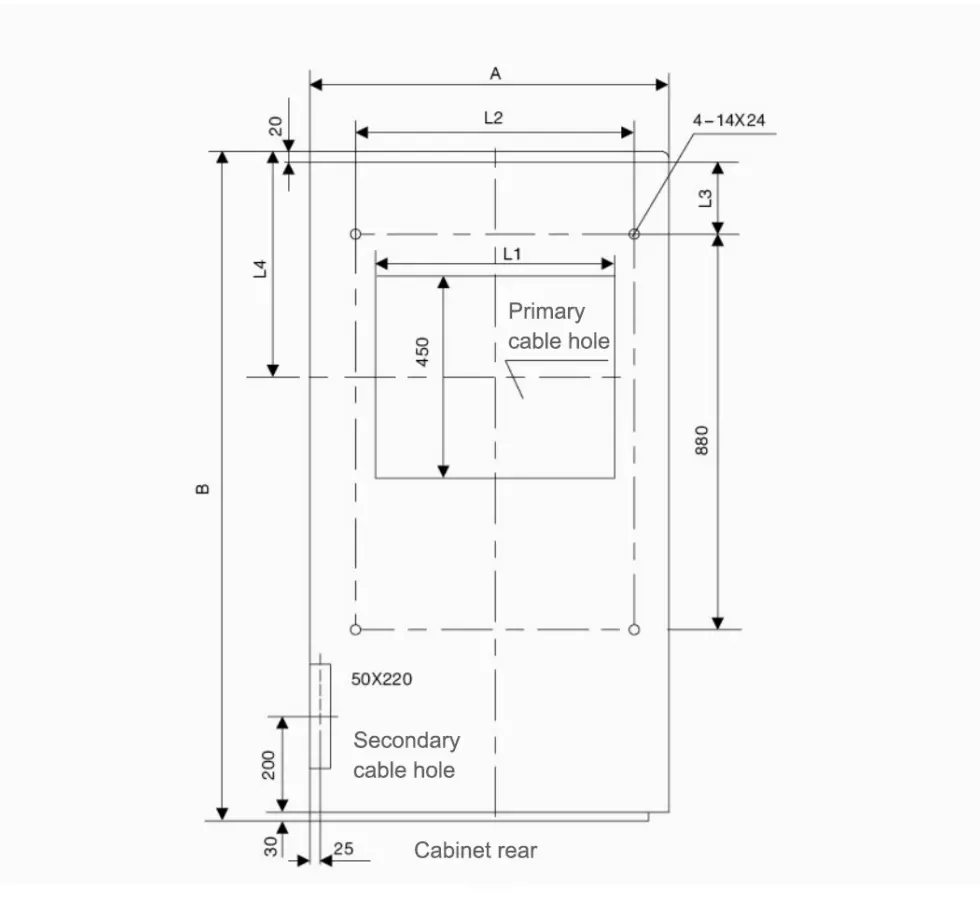

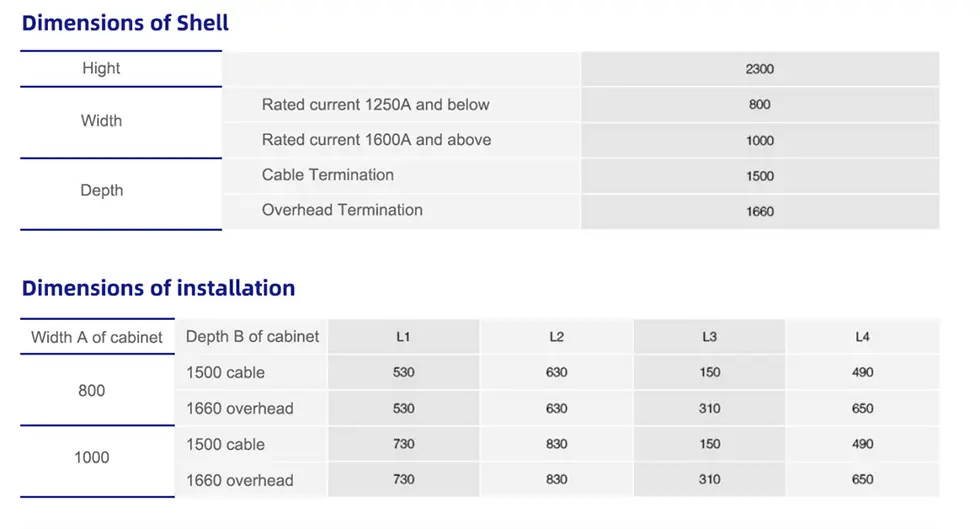

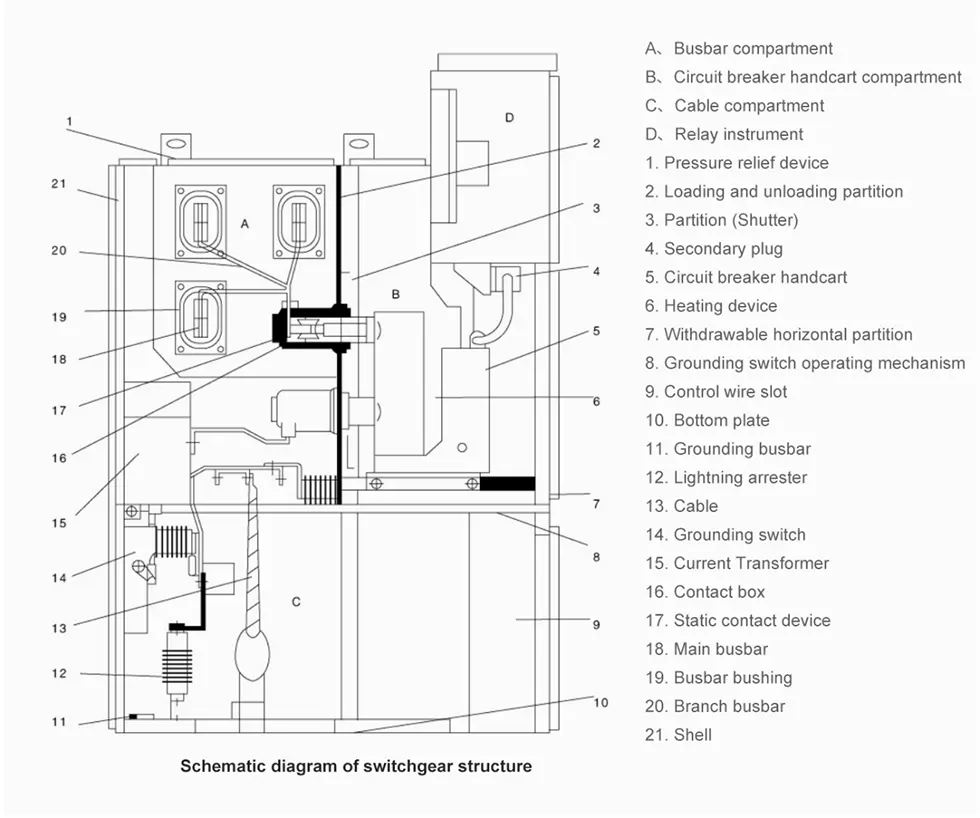

Diagrama esquemático de la estructura e instalación del cuadro.
