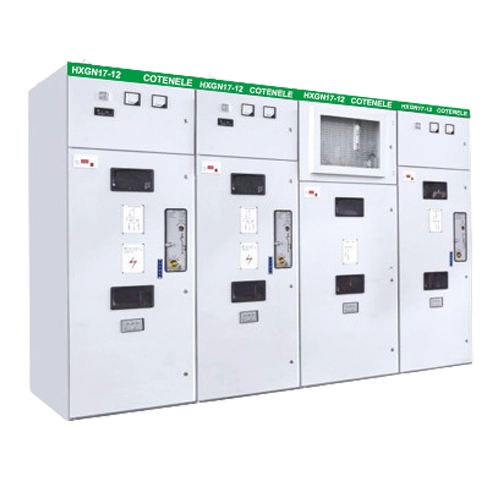

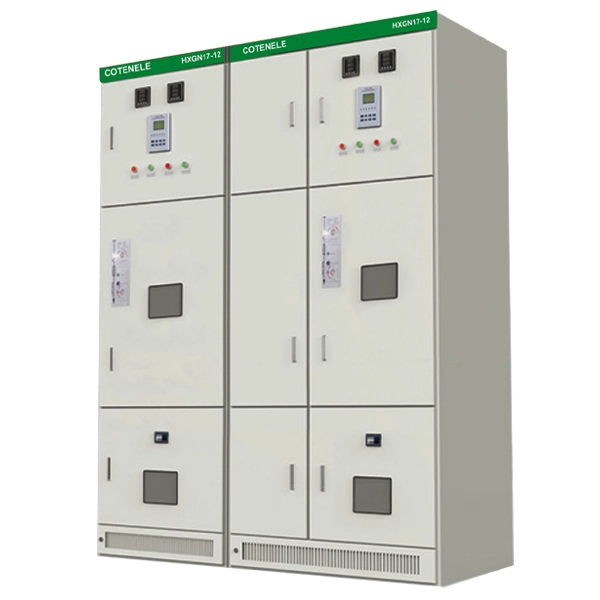

Paneles eléctricos RMU de media tensión de 11KV

Modelo de producto

¿Cuáles son las ventajas de la unidad principal en anillo HGNX17-12 en comparación con la aparamenta de media tensión KYN28-12?

En comparación con los tableros blindados extraíbles blindados KYN28-12, las unidades principales en anillo HXGN17-12 tienen ventajas muy significativas en tamaño compacto, menor costo, facilidad de mantenimiento y adaptabilidad ambiental, por lo que los paneles eléctricos RMU de voltaje medio HXGN17-12 de 11 KV son particularmente adecuados para escenarios de distribución para el usuario final donde el espacio es reducido, los presupuestos son limitados y se requiere una alta confiabilidad del suministro de energía.

Las principales ventajas de HXGN17-12 sobre KYN28-12 son las siguientes:

1. Menor inversión inicial:La unidad principal de anillo HXGN17-12 generalmente tiene un costo mucho menor, lo que le otorga una clara ventaja económica en proyectos con presupuesto limitado. Además, su estructura es más simple, lo que reduce la tasa de fallas y también reduce los costos de operación y mantenimiento a largo plazo.

2. Tamaño compacto e instalación flexible:El volumen de la RMU HXGN17-12 es mucho menor que el de la aparamenta de media tensión KYN28-12. El diseño compacto y la capacidad de montarse contra una pared lo hacen mucho más adaptable en lugares donde el espacio de instalación es limitado.

3. Mantenimiento rutinario más sencillo:HXGN17-12 generalmente tiene una construcción de tipo fijo: los principales elementos de conmutación están montados de forma fija, lo que hace que la estructura sea simple y confiable. En comparación con las RMU, el KYN28-12 utiliza una construcción de tipo extraíble (camión), que ofrece buena intercambiabilidad pero agrega complejidad y posibles puntos de falla, y también requiere mayores habilidades técnicas por parte del personal de mantenimiento.

4. Mejor adaptabilidad ambiental:Debido a que la carcasa del HXGN17-12 está completamente cerrada, su grado de protección generalmente alcanza una clasificación de protección de IP2X o superior, por lo que las unidades principales del anillo pueden proporcionar una mayor resistencia al polvo, la humedad y la contaminación. Esto garantiza un funcionamiento más estable en entornos hostiles.

Diferencias clave y consejos de selección.

La característica de protección limitada de las unidades principales en anillo.

Es importante tener en cuenta que la unidad principal de anillo HXGN17-12 está diseñada principalmente para la distribución de carga. Su principal elemento de protección suele ser una combinación de "interruptor de carga + fusible". Esta disposición puede interrumpir rápidamente fallas de cortocircuito, pero carece de funciones integrales de protección de relé (como protección contra sobrecorriente y sobrecorriente instantánea) y, por lo tanto, no es adecuada para aplicaciones que requieren una protección de relé sofisticada.

Consejos de selección

En resumen, la elección entre ambos depende de necesidades específicas:

Si el presupuesto del proyecto es limitado, el espacio de instalación es escaso y la terminal de distribución está ubicada en un entorno hostil, los paneles eléctricos RMU de media tensión HXGN17-12 de 11 KV son una opción económica y práctica.

Si el proyecto tiene un presupuesto generoso y requiere alta capacidad de carga de corriente, alta capacidad de corte y protección completa del relé, KYN28-12 es más adecuado.

Principales parámetros técnicos.

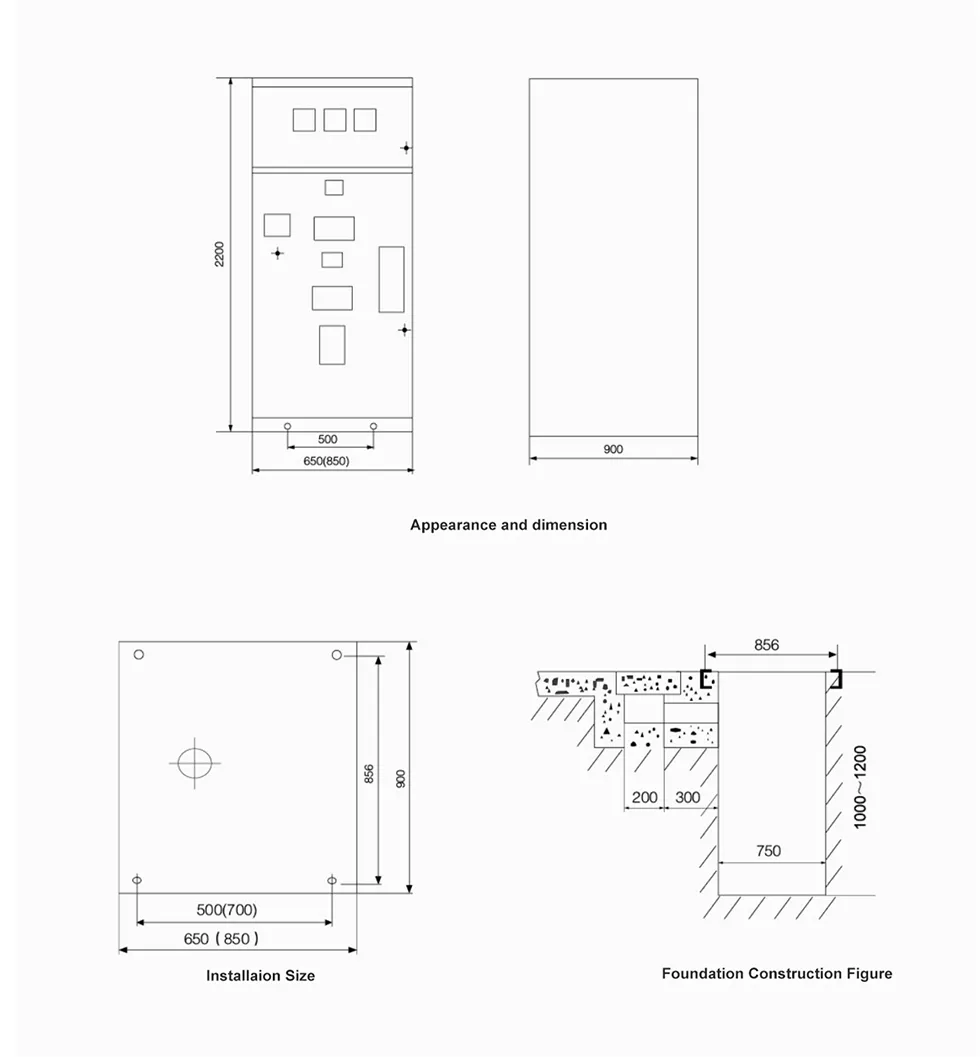

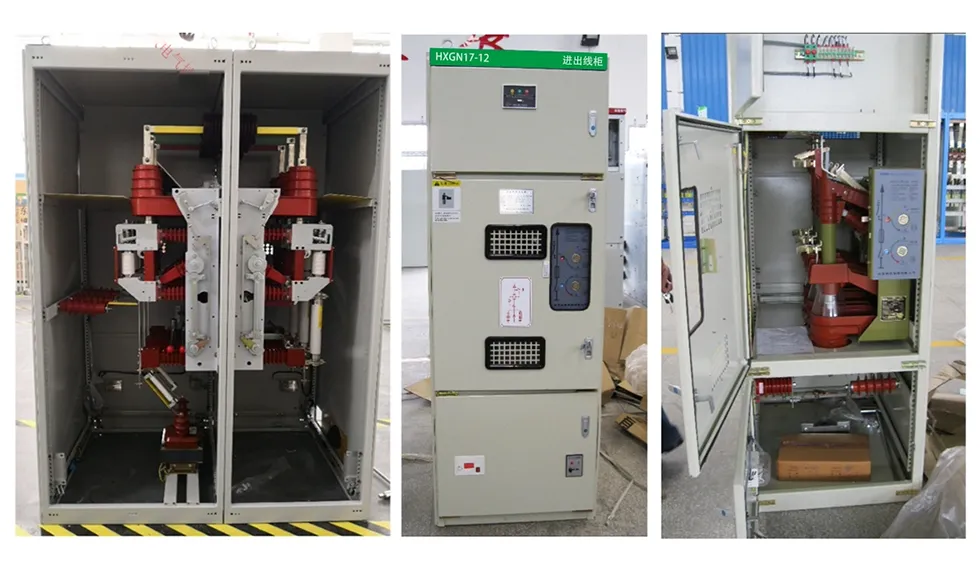

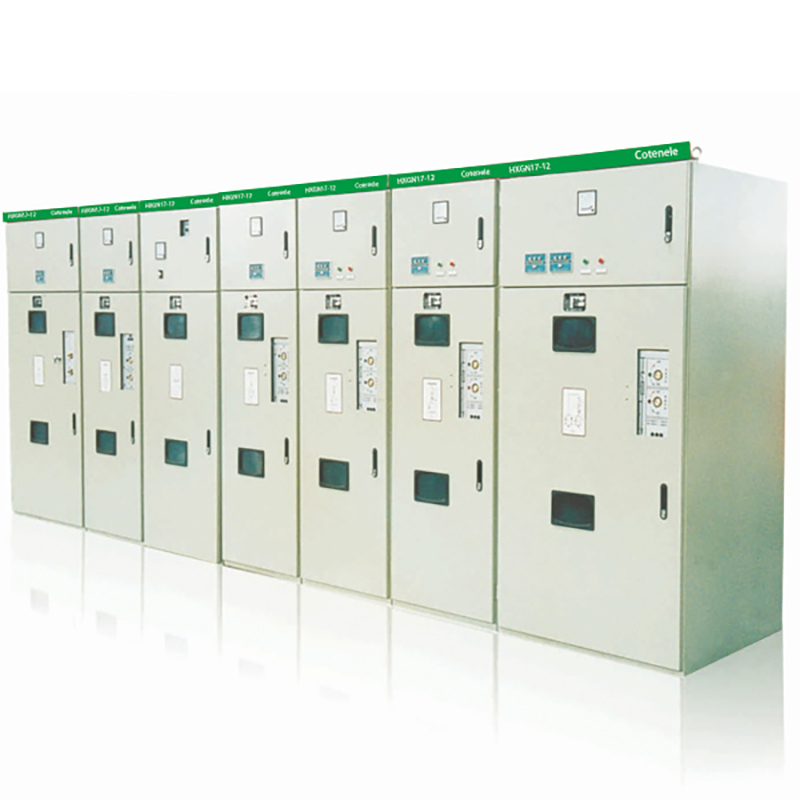

Apariencia y dimensión

Cómo ordenar o comprar

1.Información básica de compra:Proporcione el tipo completo de unidades principales o interruptores de Ring, la cantidad y la fecha de entrega prevista.

2.Qué dibujos durante nuestra comunicación técnica:

Los siguientes dibujos deberán presentarse juntos antes de la oferta:

Diagrama unifilar del sistema primario,

Diagrama esquemático de los circuitos secundarios (de control), y

Diagrama de diseño que muestra la disposición de las unidades de aparamenta.

3. Clasificaciones eléctricas y especificaciones de los componentes: indique claramente la corriente nominal de la barra colectora principal, así como el tipo y clasificación de cada componente (por ejemplo, disyuntores, interruptores de carga, fusibles, transformadores de corriente, etc.) que se instalarán en el tablero.

4.Requisitos especiales: cualquier requisito técnico o no estándar adicional (por ejemplo, revestimientos especiales, diferentes grados de protección, dispositivos accesorios específicos o condiciones ambientales) se describirá explícitamente.
