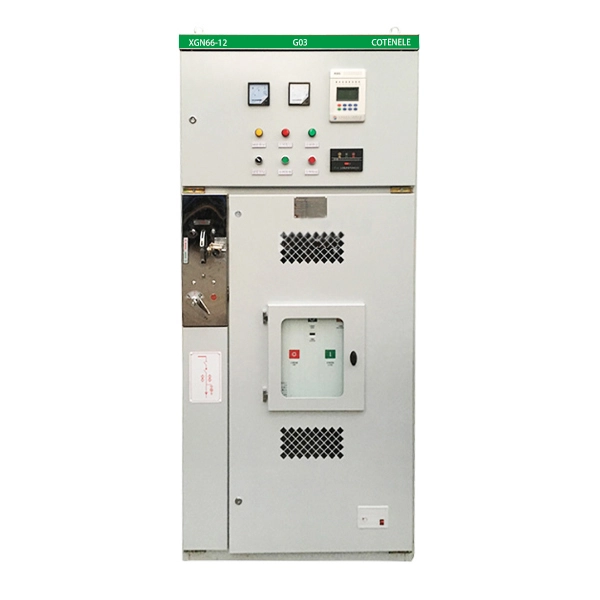

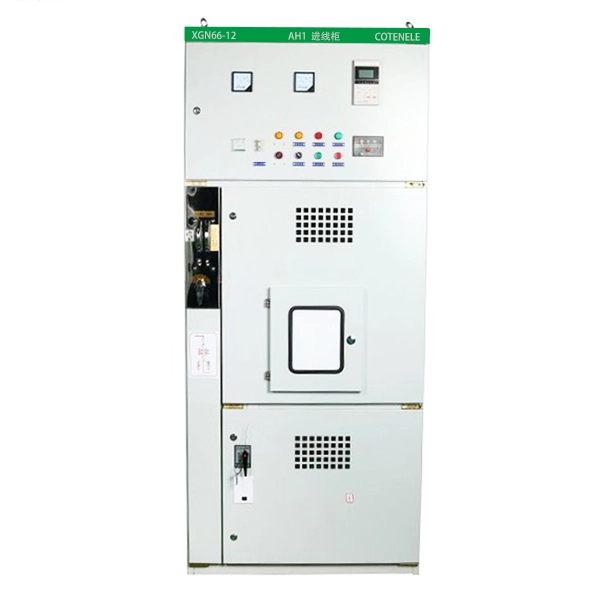

Aparamenta de media tensión MV de unidad principal de anillo de media tensión RMU de 11KV
Cotenele es un gran fabricante y proveedor de unidades principales de anillo de media tensión y sus componentes centrales internos en China. Nuestras RMU de media tensión se exportan principalmente a regiones como Europa y Medio Oriente. La aparamenta de media tensión de unidad principal de anillo de media tensión RMU de 11 KV serie XGN66-12 es una aparamenta de CA fija para interiores con envolvente metálica diseñada para sistemas de energía trifásicos de 3,6 a 40,5 kV y 50 Hz. Se utiliza ampliamente para distribución de energía, control de circuitos y protección en aplicaciones como subestaciones, plantas industriales, edificios de gran altura, comunidades residenciales y transformadores tipo pedestal.
Como uno de los exportadores más conocidos en China, Cotenele ha brindado durante mucho tiempo a los clientes de Medio Oriente, África y Europa productos de unidad principal de anillo de calidad estable, seguros y confiables.
El tablero de distribución de media tensión de unidad principal de anillo de media tensión RMU de 11 kV serie XGN66 es un tablero de distribución de CA fijo para interiores con gabinete metálico y capacidad nominal de 3,6 a 40,5 kV, que se aplica ampliamente en subestaciones, plantas industriales, edificios de gran altura, comunidades residenciales y transformadores tipo pedestal.
Sus características clave incluyen un tamaño compacto (aproximadamente un 50 % más pequeño que los diseños convencionales), una construcción robusta cerrada en metal con compartimentos separados, enclavamientos mecánicos de cinco prevenciones y acceso frontal a los cables para una fácil instalación y mantenimiento.
El equipo cumple con las normas GB3906, DL/T 404 e IEC 62271-200.
.
Modelo y significados
Condiciones de trabajo
1. El lugar de instalación no debe estar a una altitud superior a 1000 m.
2. La temperatura ambiente debe oscilar entre -25 ℃ y +40 ℃, y la temperatura promedio durante cualquier período de 24 horas no debe superar los +35 ℃.
3. El ángulo de inclinación permitido desde el plano horizontal es como máximo de 3°.
4. La intensidad sísmica en el lugar no será mayor a magnitud 8.
5. El equipo debe colocarse en áreas libres de fuertes vibraciones, fuertes golpes o riesgo de explosión.
Principales parámetros técnicos.
| SN | Artículo | Unidad | Parámetros técnicos |
| 1 | Tensión nominal | kV | 3,6,7,2,12,24,35,40,5 |
| 2 | Tensión soportada nominal a frecuencia industrial | kV | Para tierra y entre fases: 42 kV; para distancia de aislamiento: 48 kV |
| 3 | Tensión nominal soportada al impulso del rayo | kV | Para tierra y entre fases: 75 kV; para distancia de aislamiento: 85 kV |
| 4 | Frecuencia nominal | Hz | 50 |
| 5 | Corriente nominal | A | 630,1250, |
| 6 | Corriente nominal de corte en cortocircuito (RMS) | ka | 20,25,31,5, |
| 7 | Corriente nominal de cierre de cortocircuito (pico) | ka | 50,63,80, |
| 8 | Corriente nominal de resistencia dinámica (pico) | ka | 50,63,80 |
| 9 | Corriente nominal de resistencia térmica durante 4 s (RMS) | ka | 20,25,31,5 |
| 10 | Clasificación de protección (o Grado de protección) | IP2X | |
| 11 | Dimensiones (ancho x fondo x alto) | milímetros | 900×1000×2300 |
| 12 | Peso | kilos | ≈600 |
¿Cuáles son la estructura y las principales ventajas de XGN66 RMU?

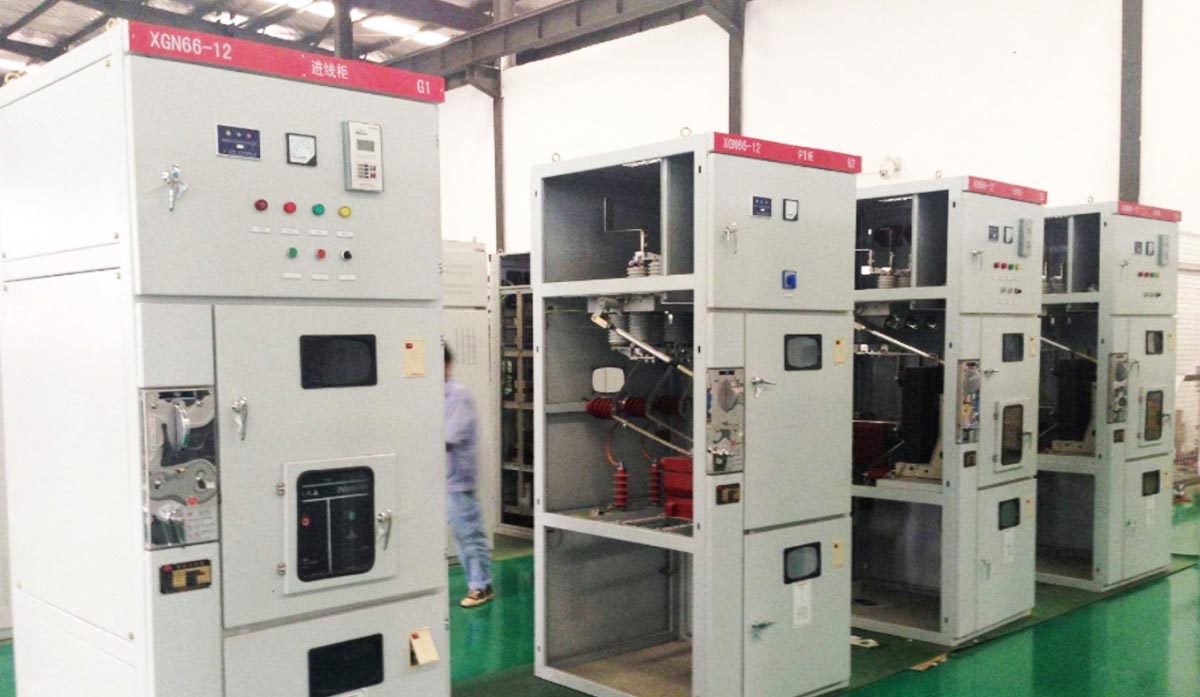

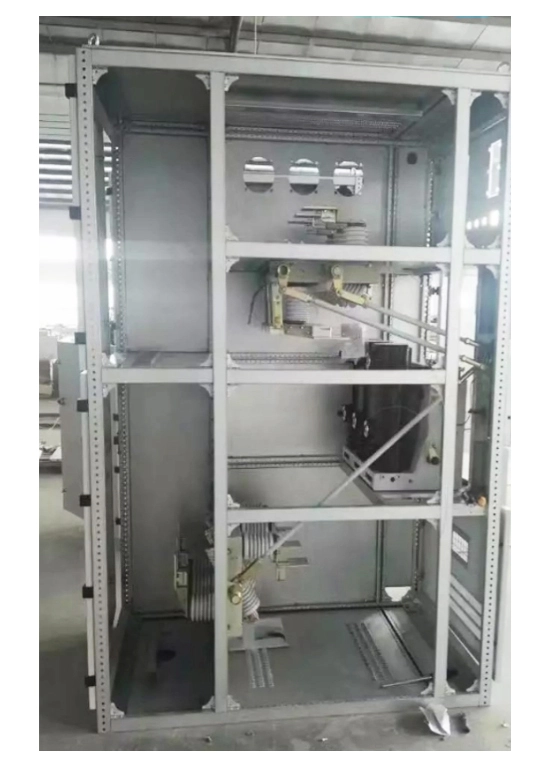

La aparamenta de media tensión de unidad principal de anillo de media tensión RMU de 11 KV serie XGN66 adopta una estructura tipo caja cerrada de metal. El interior suele estar dividido por placas de acero en compartimentos independientes, como el compartimento del disyuntor, el compartimento de la barra colectora, el compartimento de cables y el compartimento de instrumentos. Esta estructura mejora la seguridad general.
Las principales ventajas de las RMU incluyen:
- Tamaño compacto, ahorro de espacio: La unidad principal en anillo tiene un volumen más compacto que los tableros revestidos de metal comunes, como KYN28 y KYN61, y ocupa solo aproximadamente el 50 % de su tamaño, lo que puede reducir efectivamente el espacio requerido para las subestaciones.
- Estructura robusta, rendimiento confiable: la unidad principal del anillo tiene un cuerpo de alta resistencia mecánica soldado con acero en ángulo de alta calidad o ensamblado a partir de placas de acero recubiertas de aluzinc. Todas las operaciones de las unidades principales del anillo están equipadas con enclavamientos mecánicos con funciones de “cinco prevención”, lo que garantiza la seguridad operativa.
- Fácil mantenimiento, operación segura: Los componentes principales de las unidades principales en anillo están ubicados en la parte media e inferior del panel, lo que facilita la instalación y puesta en servicio. Las ventanas de observación en las puertas permiten ver el estado de los componentes internos. El cuerpo del tablero está equipado con canales de alivio de presión para proteger al personal en caso de fallas internas.
- Amplia aplicación, configuración flexible: esta RMU es adecuada para varias ubicaciones. El interruptor principal suele ser el disyuntor de vacío ZN63A (VS1-12), pero también puede equiparse con un interruptor-seccionador. El seccionador suele ser el seccionador rotativo de la serie GN30-10. Además, los cables entrantes y salientes se conectan desde el frente del gabinete para una instalación conveniente.
Ámbito de aplicación
La aparamenta de media tensión de unidad principal de anillo de media tensión RMU de 11 KV serie XGN66 se utiliza ampliamente y es la opción ideal para la renovación de redes urbanas y rurales y la distribución de energía del lado del usuario. El alcance de las aplicaciones principales incluye:
Centrales y Subestaciones de Energía:La unidad principal de anillo de la serie XGN66 generalmente se utiliza como equipo de distribución de energía de servicio de estación o energía auxiliar, que generalmente se monta en una subestación prefabricada compacta interior o exterior.
Empresas Industriales y Mineras:En muchas fábricas o minas, a menudo usaban RMU compactas para la distribución y el control de energía en talleres y áreas de fábrica para ahorrar espacio.
Edificios de gran altura y comunidades residenciales:En las zonas residenciales urbanas, la unidad principal en anillo generalmente se monta en una subestación exterior como equipo central en las salas de distribución de usuarios o en las estaciones de conmutación.
Subestaciones tipo pedestal:Como unidad de alto voltaje dentro de la subestación compacta para controlar el transformador en la subestación.

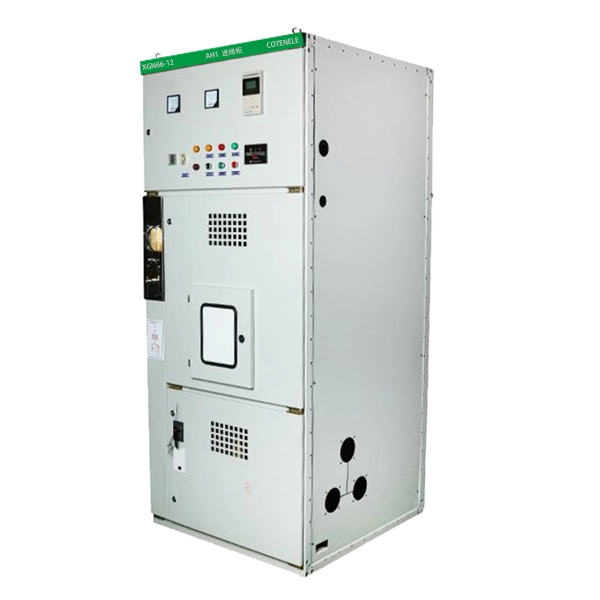

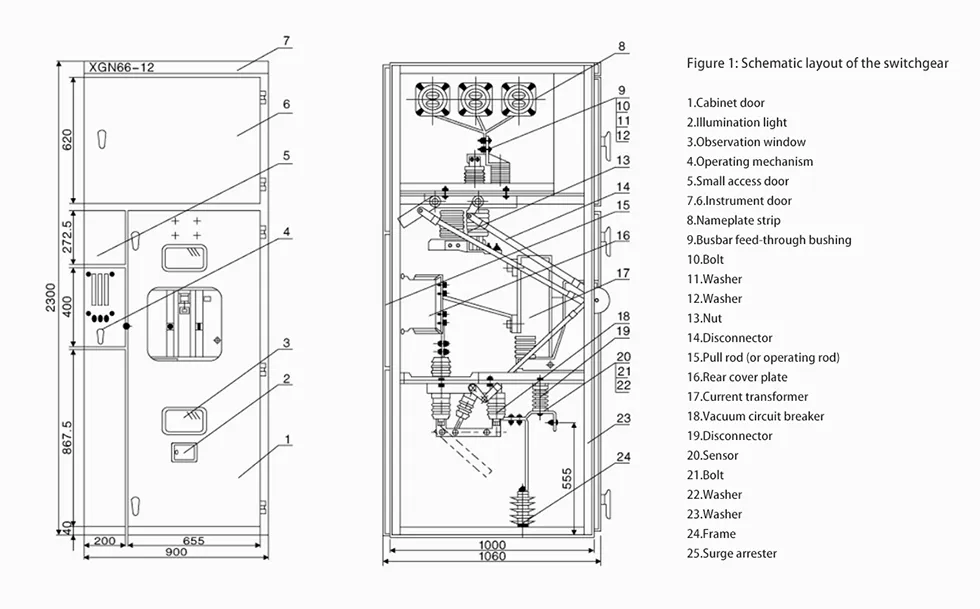

Apariencia y dimensión

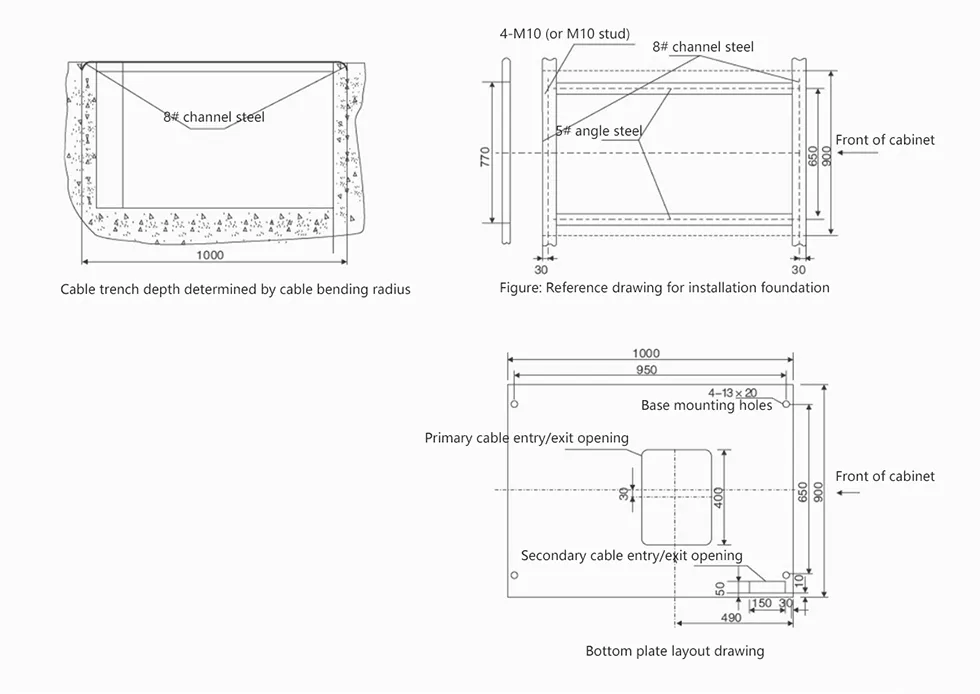

Diagrama de instrucciones de instalación
Instrucciones de mantenimiento e inspección
Los usuarios deben mantener e inspeccionar periódicamente el interruptor de media tensión de la unidad principal de anillo de media tensión RMU de 11 KV en función de los siguientes elementos:
1. Limpie el polvo de la superficie de todos los componentes, especialmente los componentes aislantes.
2.Compruebe las piezas de funcionamiento mecánico y aplique grasa lubricante periódicamente para garantizar un funcionamiento suave y confiable.
3. Para componentes como disyuntores, interruptores de aislamiento e interruptores de puesta a tierra, el mantenimiento debe realizarse de acuerdo con sus respectivos manuales de usuario.
4.Inspeccione si los puntos de contacto eléctricos están en buenas condiciones, verifique si hay signos de sobrecalentamiento y confirme que el circuito de conexión a tierra sea continuo.
5.Revise periódicamente que todos los sujetadores estén apretados.
Para reparar fallas, generalmente se recomienda que los usuarios busquen ayuda del fabricante. Para ajustes menores o fallas de funcionamiento menores, los usuarios pueden consultar este manual y los manuales de usuario relevantes para los componentes principales para la autoreparación.

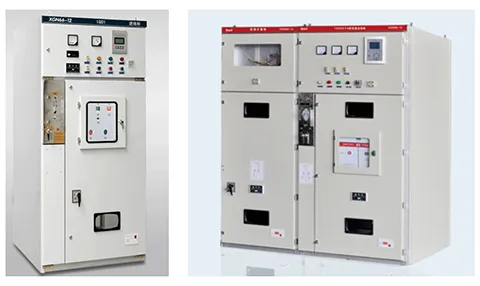

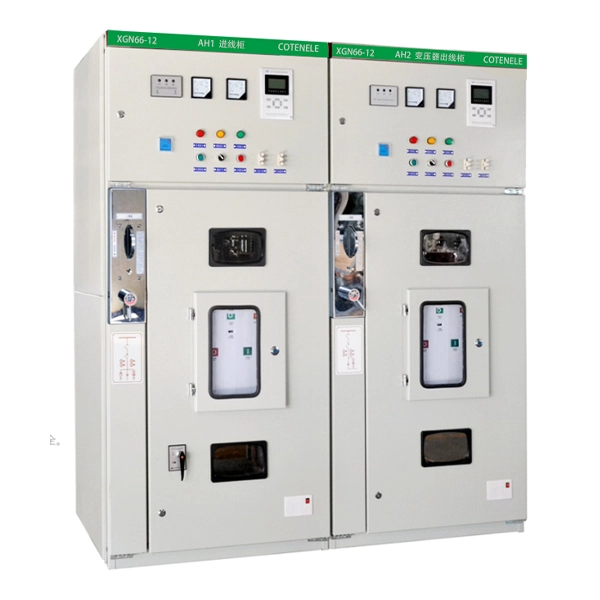

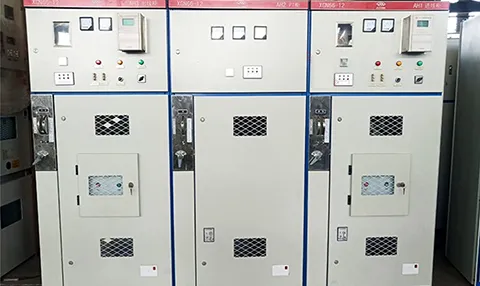

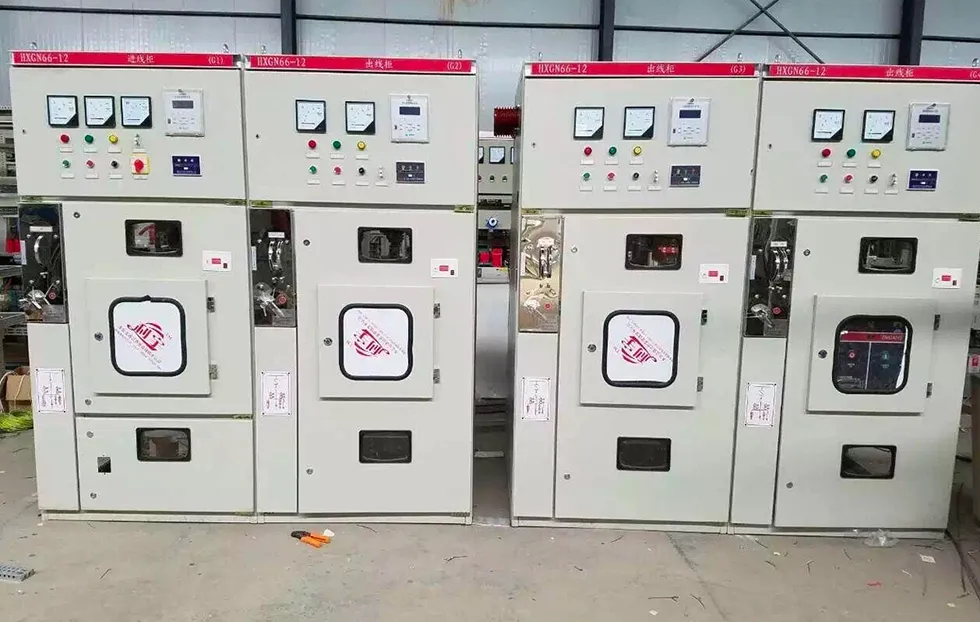

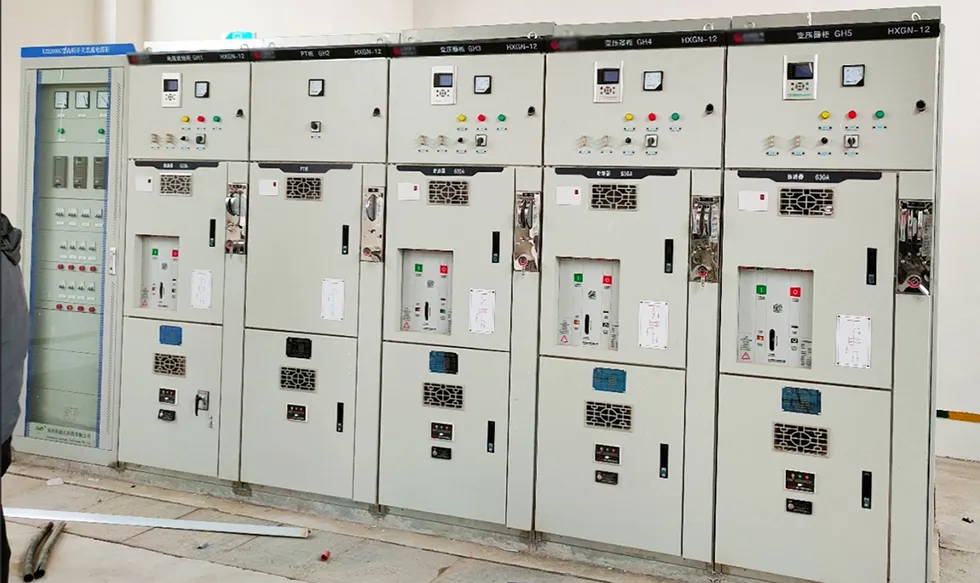

Muestra de productos
