Aparamenta Gis aislada en gas de 22KV MV

Principales parámetros técnicos.

Condiciones de operación

1. Rango de temperatura ambiente:-40°C a +40°C.

2. Condiciones de humedad relativa:Humedad relativa media diaria ≤ 95%, humedad relativa media mensual ≤ 90%.

3. Requisito de altitud:La altitud de instalación no deberá exceder los 2000 metros. Para aplicaciones a mayores altitudes, se debe indicar claramente el valor de altitud específico.

4. Capacidad sísmica:Intensidad del terremoto que no exceda la magnitud 8.

5. Condiciones del lugar de instalación:El equipo se instalará en lugares libres de riesgos de incendio, riesgos de explosión, contaminación severa, corrosión química y vibraciones intensas.

6. Grados de protección:IP67 para el compartimiento de gas SF₆, IP67 para fusibles e IP3X para el gabinete del cuadro.

La estructura del producto y el principio de funcionamiento.

Estructura central:

La característica más distintiva del tablero de distribución Gis con aislamiento de gas de MT de 22 KV es su construcción completamente cerrada y aislada. El componente central es un tanque estanco al gas fabricado de acero inoxidable de 3 mm de espesor soldado por láser. Este tanque actúa como una "fortaleza" robusta que encierra todas las partes vivas de alto voltaje y las llena con gas aislante, logrando una clasificación de protección de ingreso de IP67, lo que significa que puede soportar una breve inmersión en agua.

Un GIS completo de 22 kV normalmente consta de varias unidades funcionales:

1. Unidad C (unidad de interruptor de carga): genera y desconecta corrientes de carga normales.

2. Unidad F (unidad combinada de interruptor de carga y fusible): proporciona protección contra cortocircuitos, generalmente para transformadores.

3. Unidad en V (unidad de disyuntor): capaz de establecer, transportar e interrumpir corrientes tanto normales como de falla (cortocircuito).

4. Unidades auxiliares: incluidas unidades de conexión de barras, medición y PT (transformador de tensión).

Estas unidades se pueden combinar de manera flexible mediante expansión lateral o superior para adaptarse a diversas configuraciones de rejilla.

Principio de funcionamiento:Aislamiento de gas + enfriamiento del arco al vacío

Aislamiento:La rigidez dieléctrica depende del gas aislante del interior, normalmente SF₆ o aire seco, lo que permite espacios mucho más pequeños y, por tanto, un tamaño compacto del equipo.

Enfriamiento del arco:Cuando se abre un interruptor, se forma un arco entre los contactos. El GIS normalmente utiliza un interruptor de vacío para extinguir el arco de manera rápida y confiable.

Las ventajas y el entorno de trabajo.

Principales ventajas:

Alta confiabilidad y seguridad: No se ve afectado por factores externos adversos como condensación, contaminación, niebla salina y animales pequeños.

Compacto y que ahorra espacio: en comparación con los cuadros aislados en aire, puede ahorrar más del 60 % del área utilizable.

Diseño sin mantenimiento: sin limpieza rutinaria; Vida útil >30 años.

Fuerte adaptabilidad ambiental: Funciona de -40°C a +40°C, a gran altitud, alta humedad, etc.

Alcance de trabajo

Redes de distribución urbana (centro, edificios comerciales, residenciales de gran altura)

Energías renovables (eólica, conexión a la red de parques solares)

Industrial e infraestructura (centros de datos, tránsito ferroviario, aeropuertos, minas)

Ambientes hostiles (gran altitud, niebla salina costera, contaminación química)

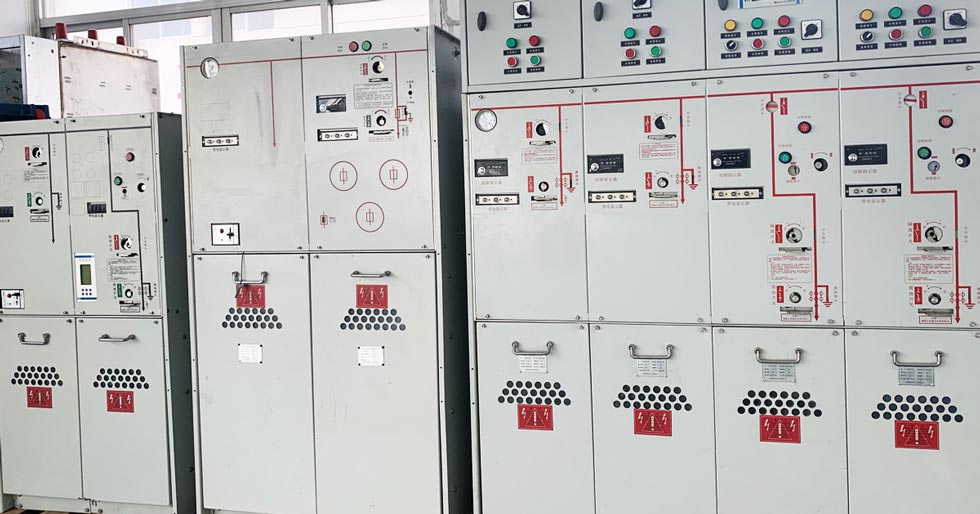

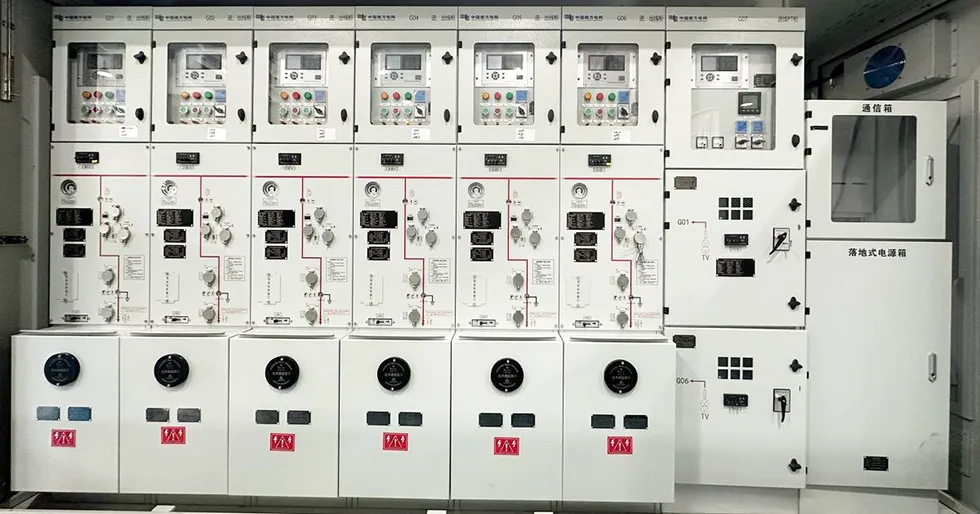

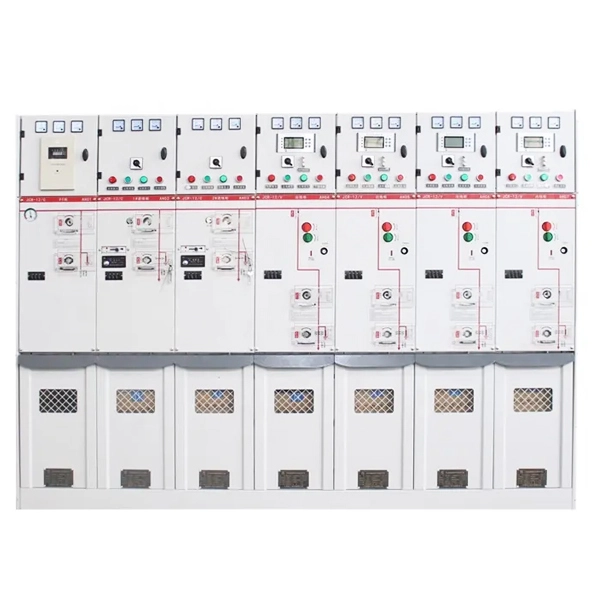

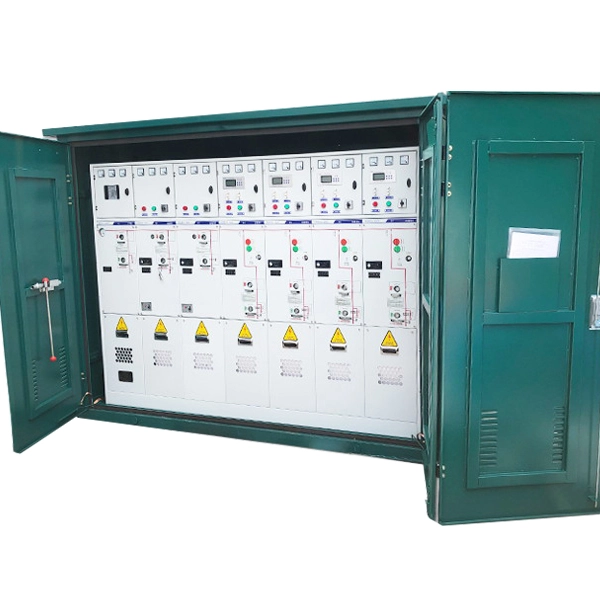

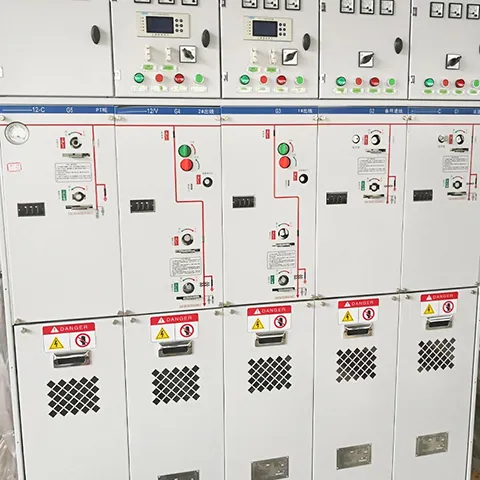

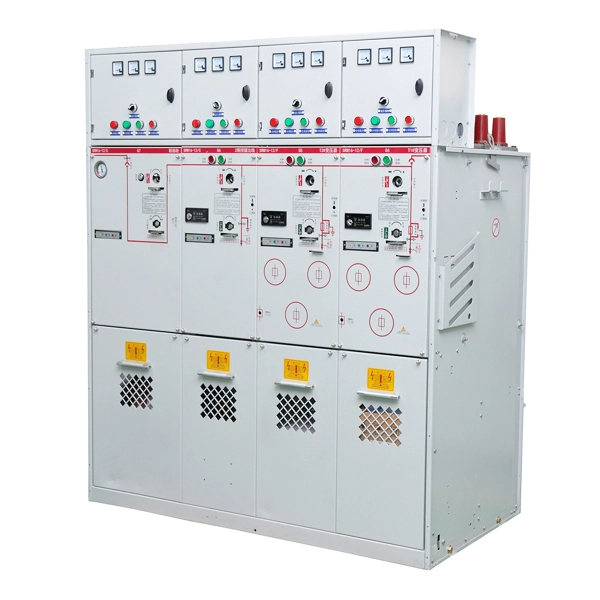

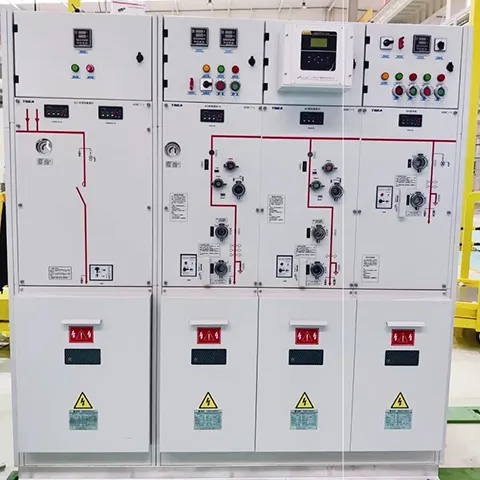

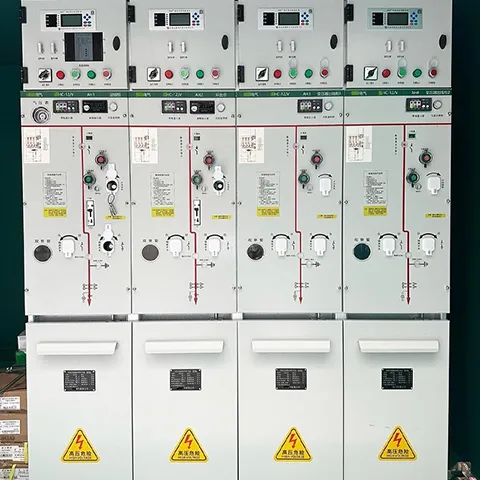

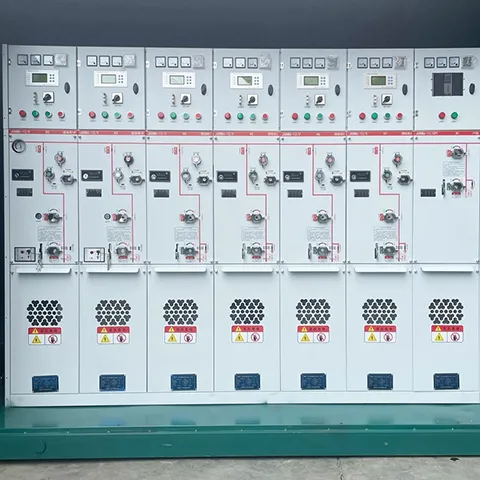

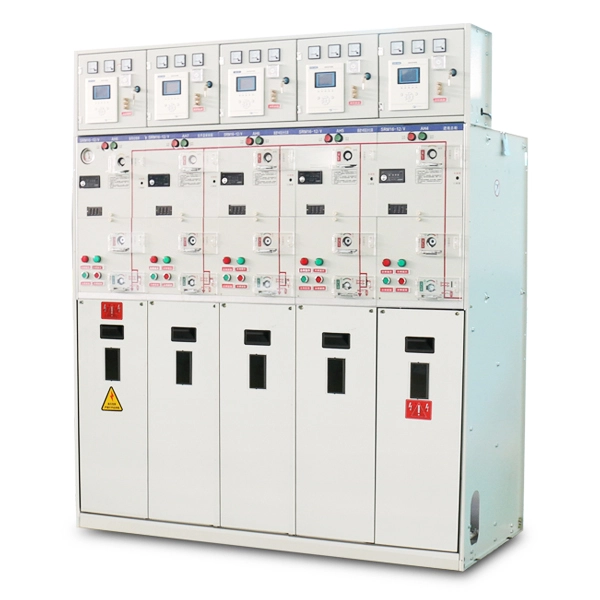

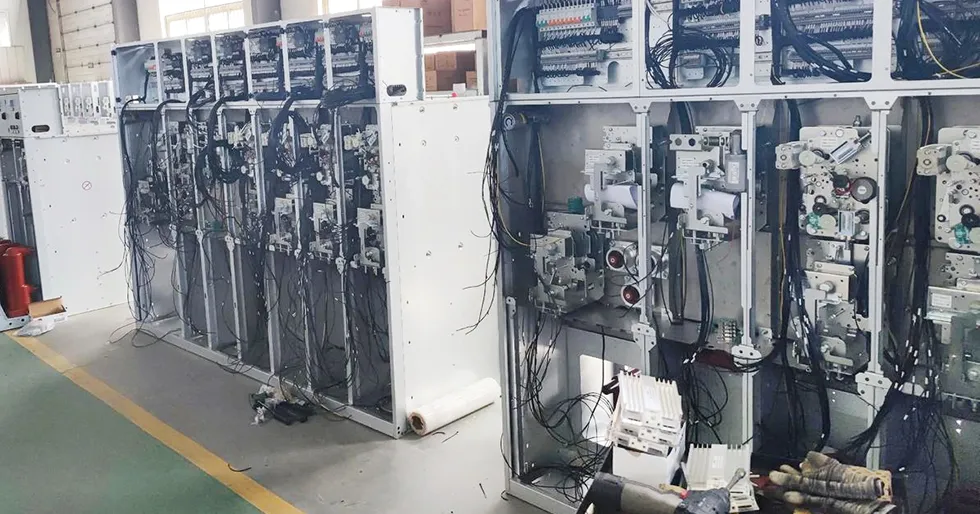

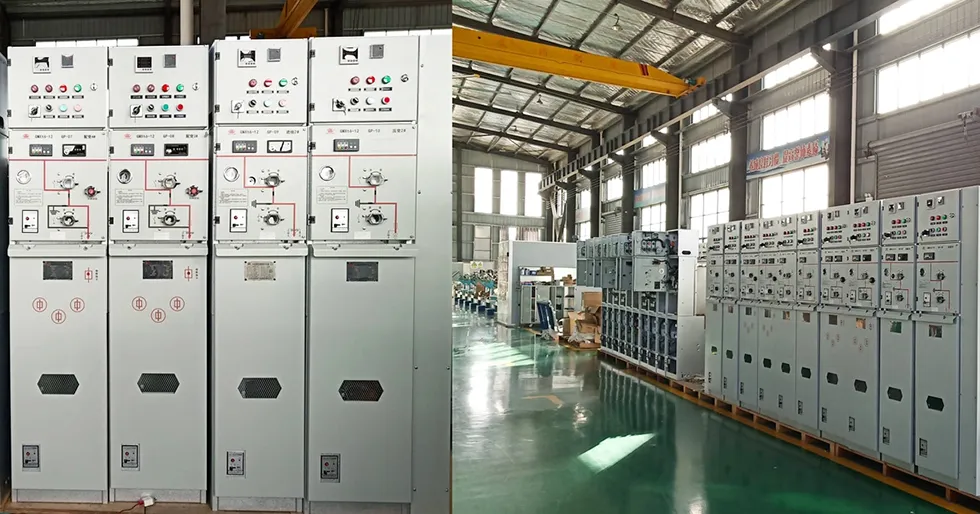

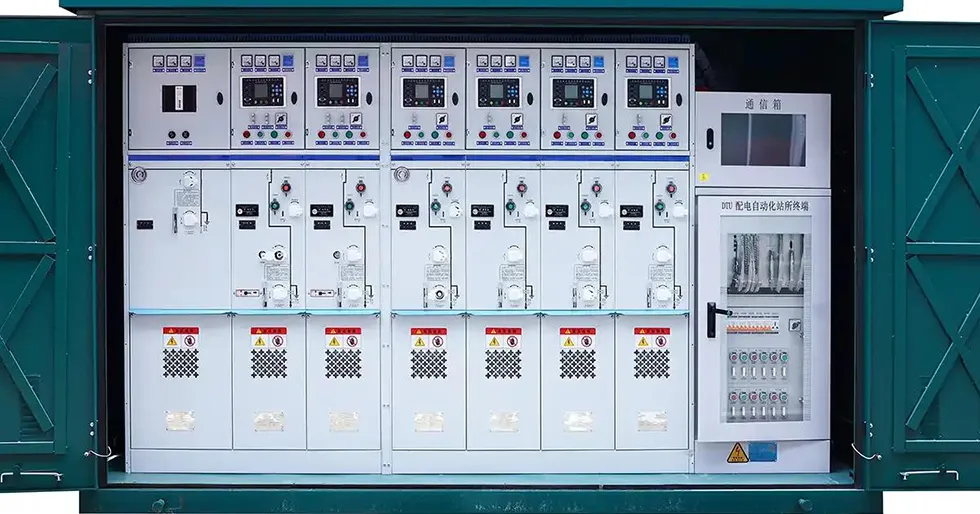

Muestra de productos
