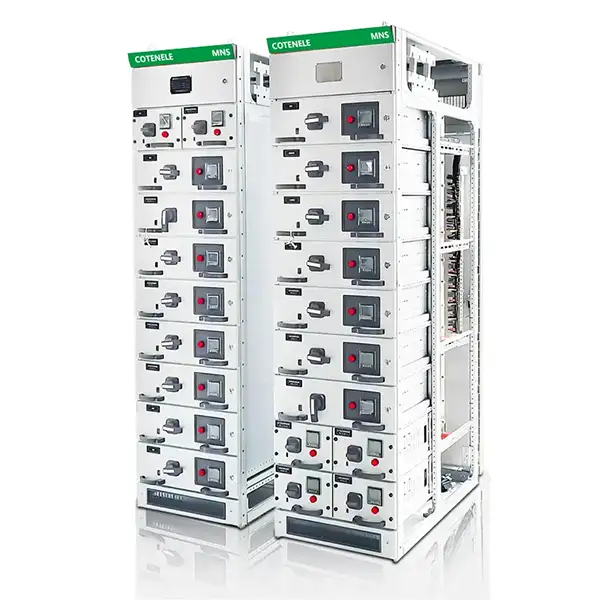

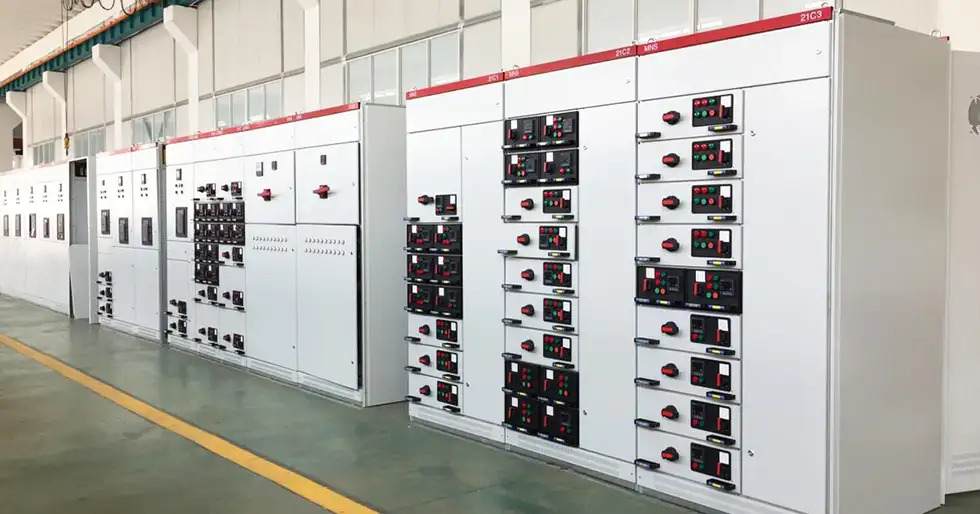

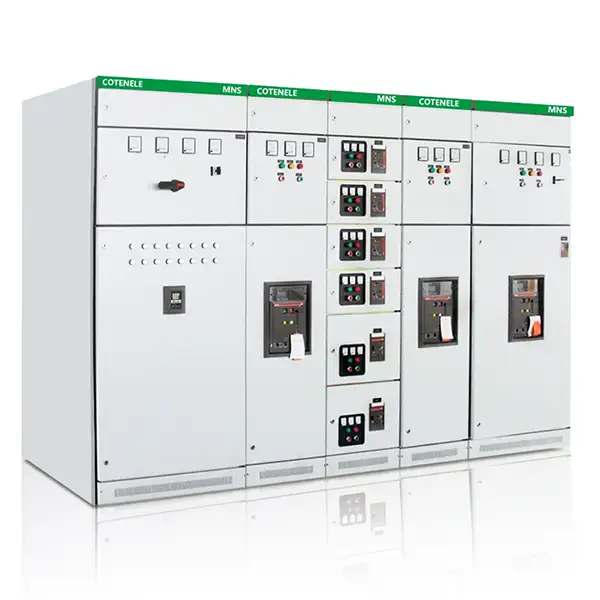

Aparamenta de baja tensión extraíble MNS

Principales parámetros técnicos.

¿Cuáles son la estructura de la aparamenta MNS?

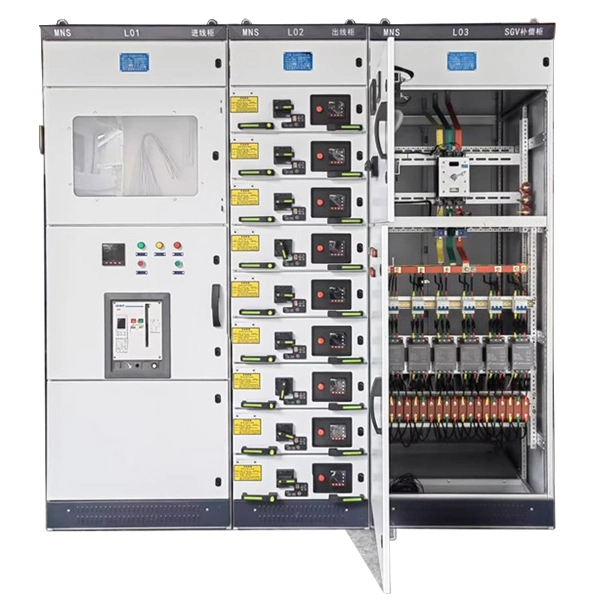

El cuerpo del gabinete de la aparamenta de baja tensión MNS está claramente dividido en varios compartimentos independientes, lo que puede garantizar el aislamiento de fallas y la seguridad operativa:

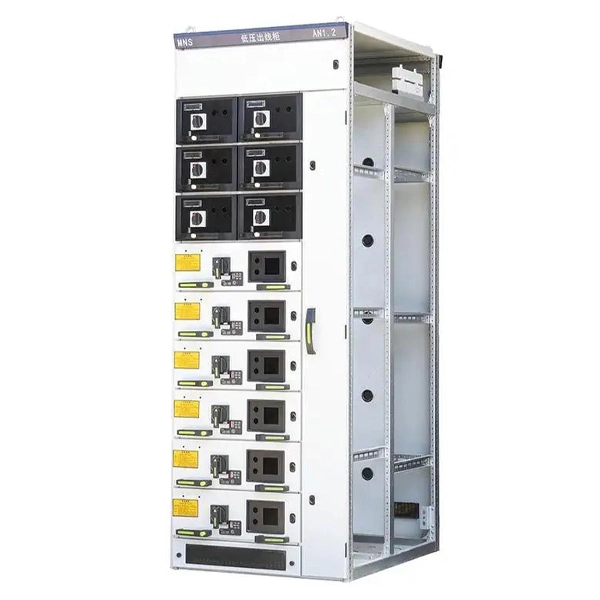

Marco del gabinete:La estructura básica del gabinete de distribución MNS está compuesta por perfiles en forma de C ensamblados entre sí. Los perfiles en forma de C se fabrican doblando placas de acero con E=25 mm como orificio de instalación modular. Todos los bastidores de los gabinetes y las particiones interiores están tratados con purificación galvanizada. Los paneles de las puertas circundantes y los paneles laterales están recubiertos con pulverización electrostática de alto voltaje. Este marco de gabinete tiene las características de alta resistencia y flexibilidad.

Compartimentos funcionales:

1. Compartimento de barra colectora horizontal:Ubicado en la parte trasera del gabinete, es el canal principal para la recolección y distribución de energía.

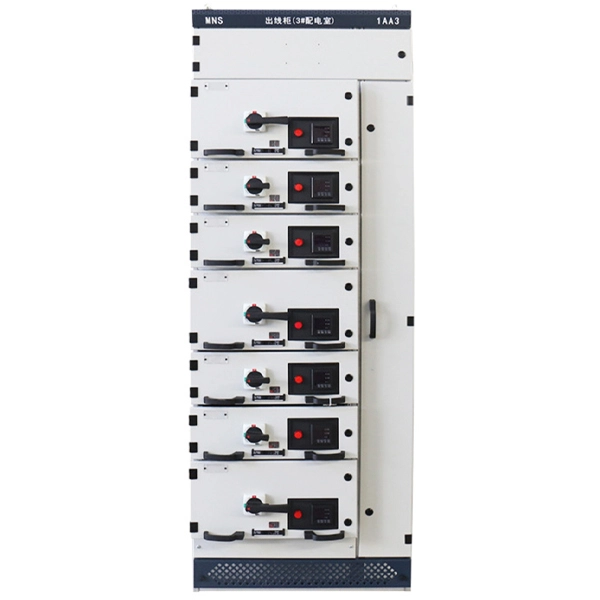

2. Compartimento de la unidad funcional:Situada en la parte frontal del mueble, alberga cajoneras, siendo cada una de ellas un módulo funcional independiente.

3. Compartimento para cables:Ubicado en la parte frontal derecha o inferior del gabinete, se utiliza para conectar cables de entrada y salida.

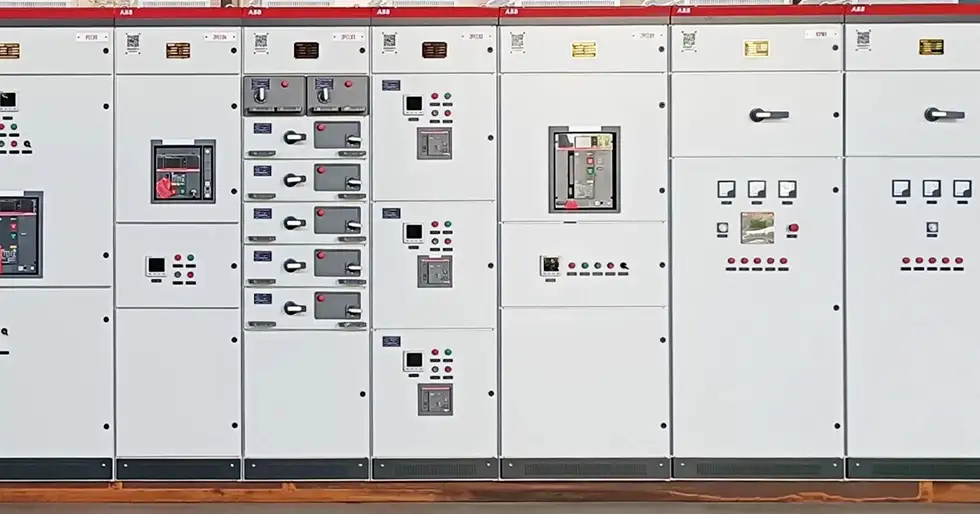

Características y ventajas del producto:

1. Modularidad y Flexibilidad:Las alturas de las cajoneras del tablero de distribución extraíble de bajo voltaje MNS se basan en dimensiones modulares (p. ej., 8E/4, 8E/2, 8E, 16E, 24E) y pueden tener una configuración flexible. Un solo gabinete puede albergar hasta 36 circuitos (operación por un solo lado).

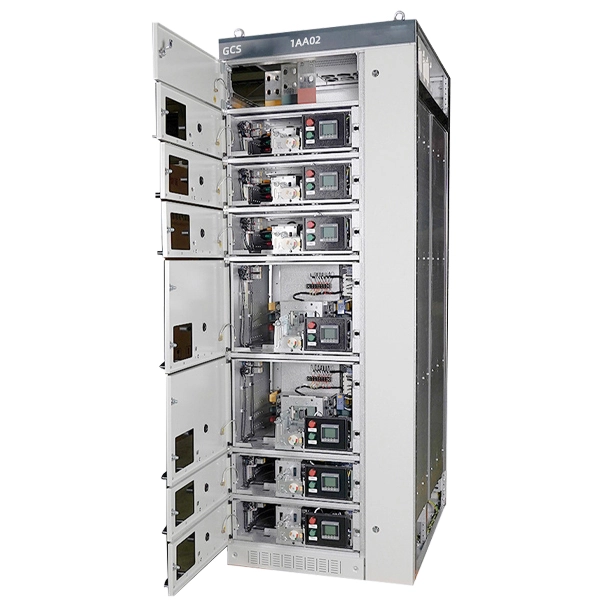

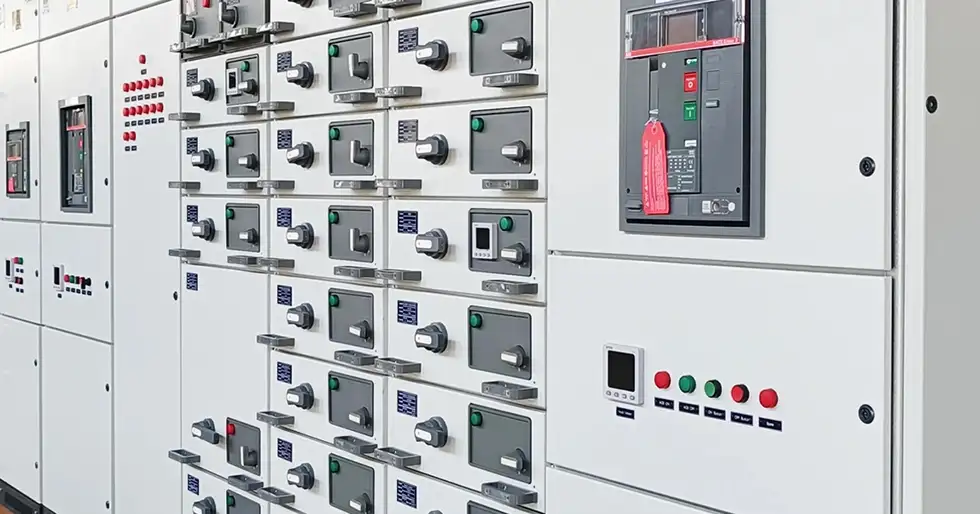

2. Diseño de cajón de tres posiciones:Cada cajón tiene tres posiciones: "Conectado", "Prueba" y "Desconectado".

Conectado:Tanto el circuito principal como el auxiliar están conectados; El equipo funciona normalmente.

Prueba:Circuito principal desconectado, solo circuito auxiliar conectado: permite probar el circuito de control sin desenergizar el circuito principal.

Desconectado:Tanto el circuito principal como el auxiliar están desconectados; el cajón se puede retirar completamente para mantenimiento o reemplazo.

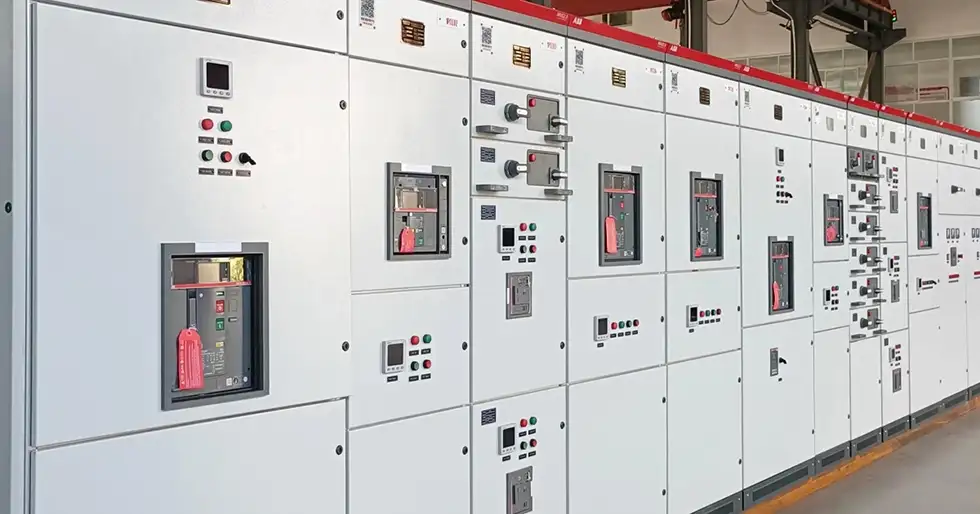

3. Alta seguridad y confiabilidad:

Enclavamiento mecánico:La manija de operación del cajón del tablero MNS se enclava con el disyuntor interno, lo que garantiza que el cajón solo se pueda mover cuando el disyuntor está abierto, lo que puede evitar el funcionamiento bajo carga.

4. Aislamiento físico:Los compartimentos de la aparamenta están separados por placas de acero o barreras de plástico ignífugas de alta resistencia, que pueden limitar eficazmente la propagación de fallas.

Robusto sistema de barras colectoras:El embarrado horizontal del cuadro MNS está especialmente diseñado para soportar corrientes de cortocircuito de hasta 100kA/1s, con una excelente estabilidad dinámica y térmica.

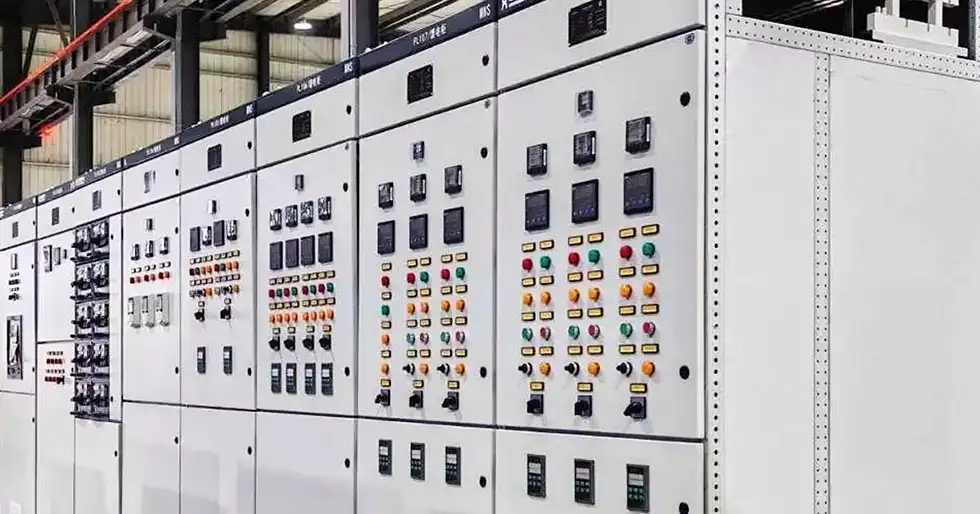

Capacidad inteligente:Este tablero puede integrar medidores inteligentes y módulos de comunicación (por ejemplo, Modbus, Profibus) para monitoreo remoto, medición de parámetros (corriente, voltaje, factor de potencia, etc.) y alerta temprana de fallas.

5. Fácil instalación y mantenimiento:Los cajones del cuadro MNs se desplazan sobre guías de rodillos para una baja resistencia a la extracción y son manejables por una sola persona. El compartimento para cables proporciona un amplio espacio y admite conexión delantera o trasera, facilitando el mantenimiento.

Consideraciones de selección y uso

1. Coincidencia de parámetros técnicos:Determine la corriente nominal según la potencia de carga total y el factor de diversidad; Seleccionar dispositivos de conmutación con poder de corte adecuado según la capacidad de cortocircuito de la red.

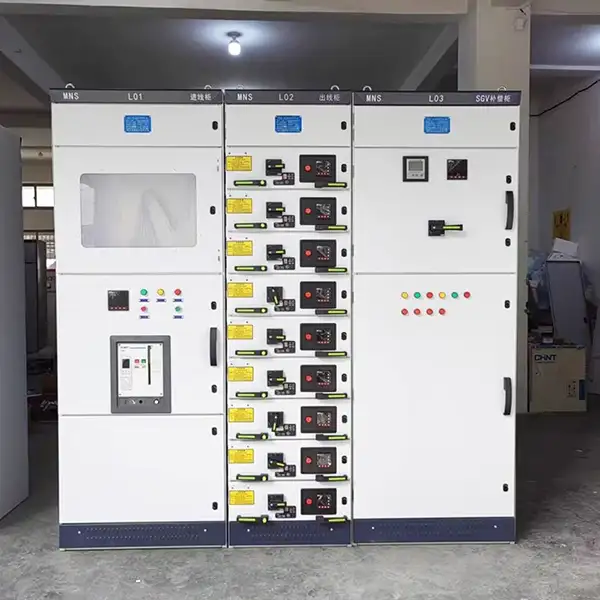

2. Configuración de funciones y circuitos:Aclare si la aplicación es un centro de energía (PC) o un centro de control de motores (MCC) y seleccione el tipo y tamaño de cajón adecuados.

3. Adaptabilidad ambiental:Elija el grado de protección adecuado (p. ej., IP30, IP40, IP54) según el entorno de instalación (p. ej., sala eléctrica limpia y seca frente a taller industrial húmedo y polvoriento).

4. Configuración de la cajonera:

1/4 unidad:Para circuitos de pequeña capacidad y alta densidad, como iluminación y equipos de pequeña potencia.

1/2 unidad:Adecuado para circuitos de capacidad media, por ejemplo, control de ventiladores y bombas.

1 unidad y más:Se utiliza para equipos de alta potencia o circuitos principales como entrantes y de bus.

Puntos de instalación y mantenimiento

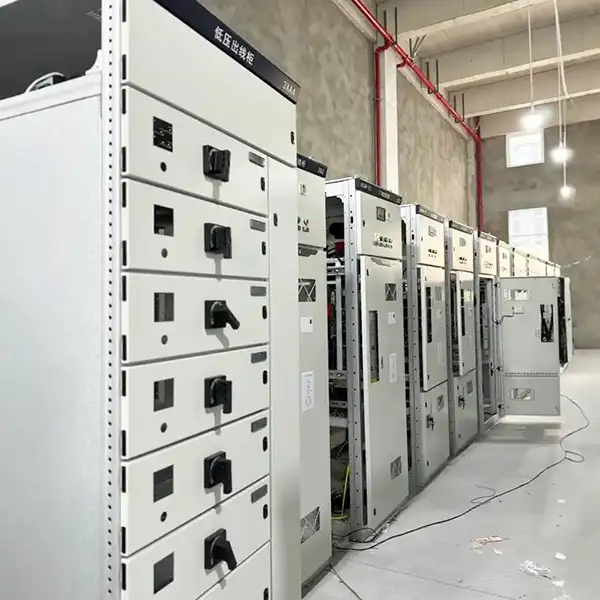

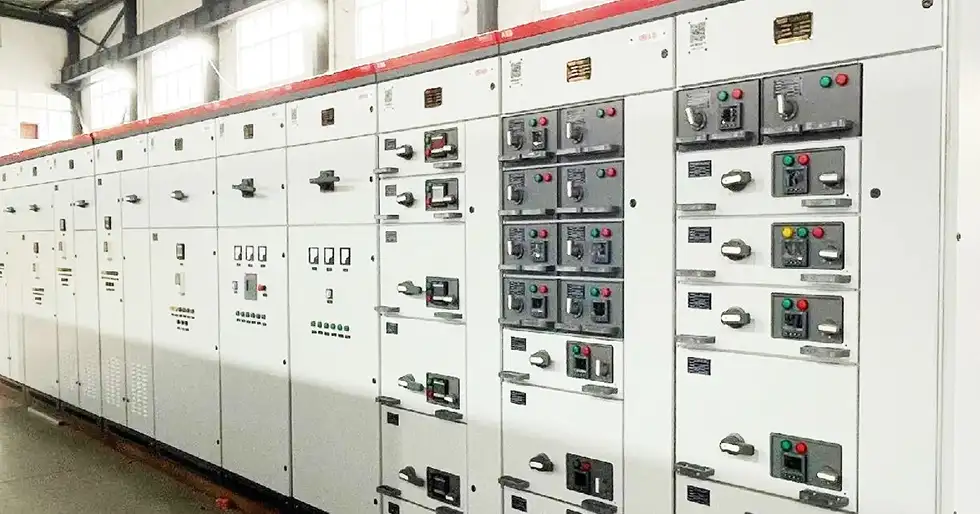

1. Entorno de instalación:La Celda Extraíble de Baja Tensión MNS debe instalarse en interiores sin gases explosivos, corrosivos o polvo. La base debe estar nivelada, con un error de nivel del canal de acero controlado dentro de 1/1000.

2. Procedimiento de instalación:Siga los pasos: "Preparación → Posicionamiento → Conexión → Puesta en servicio". Después de conectar la barra colectora principal, es necesario realizar pruebas de resistencia de aislamiento y otras comprobaciones para garantizar la corrección antes de energizar.

3. Operación y Mantenimiento:Todos los trabajos de operación y mantenimiento deben ser realizados por un operador eléctrico profesional capacitado. En el mantenimiento diario, es necesario comprobar periódicamente si el área de contacto del enchufe del cajón está sobrecalentada, comprobar si el dispositivo de enclavamiento mecánico funciona correctamente y limpiar la acumulación de polvo dentro del panel.
