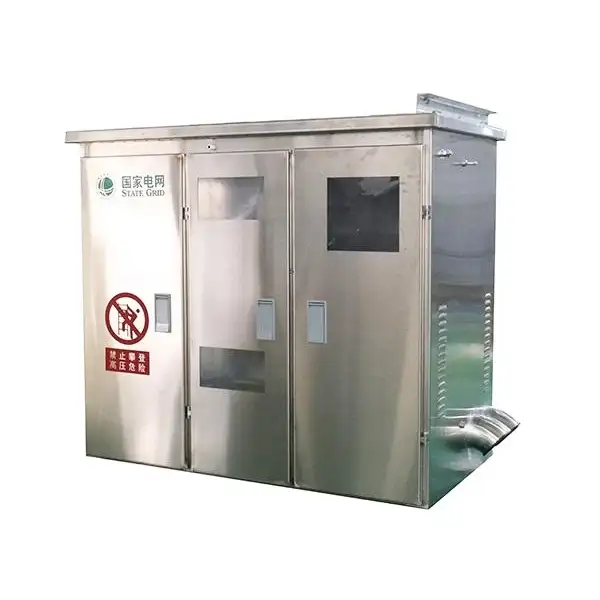

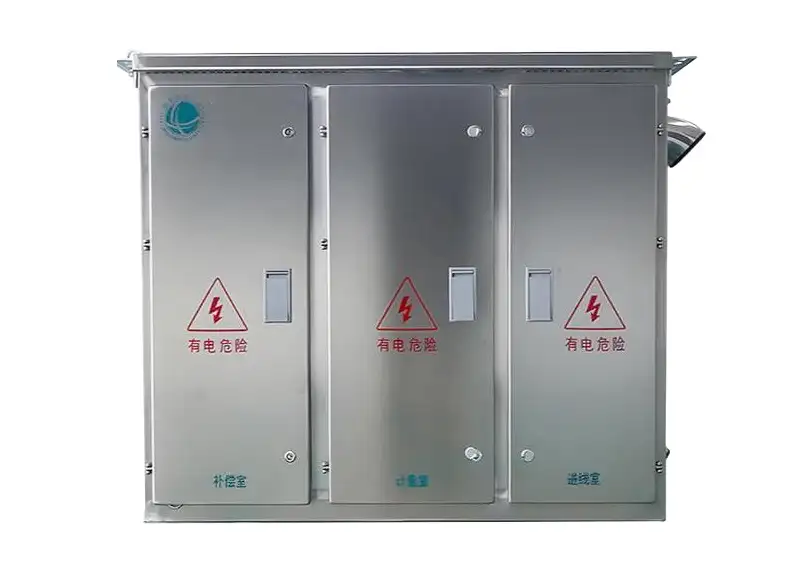

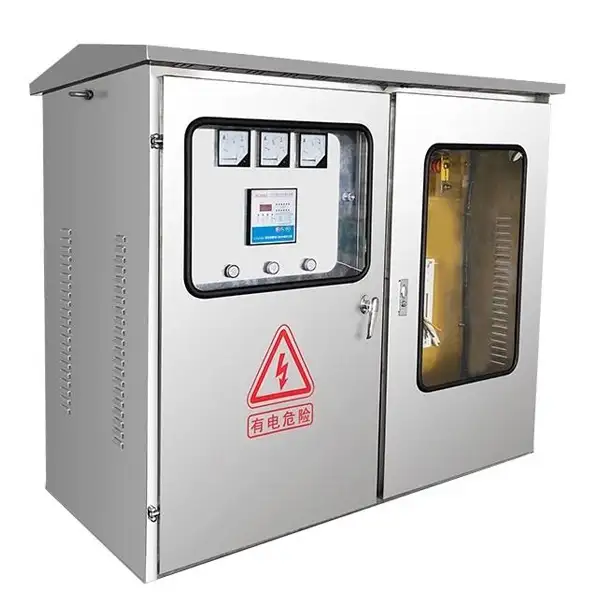

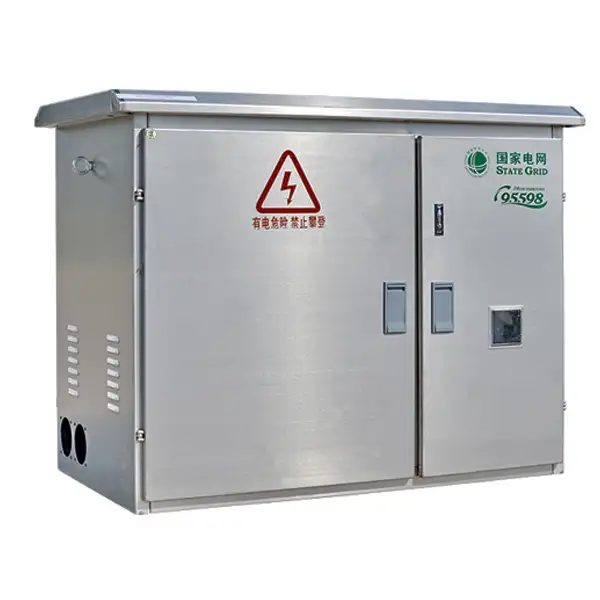

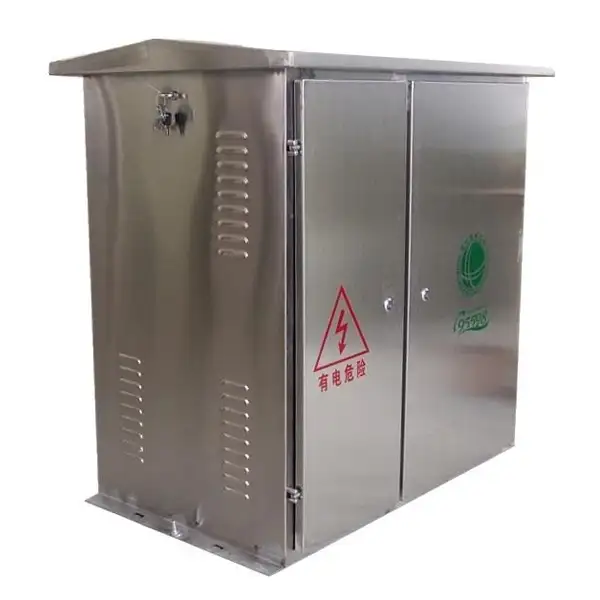

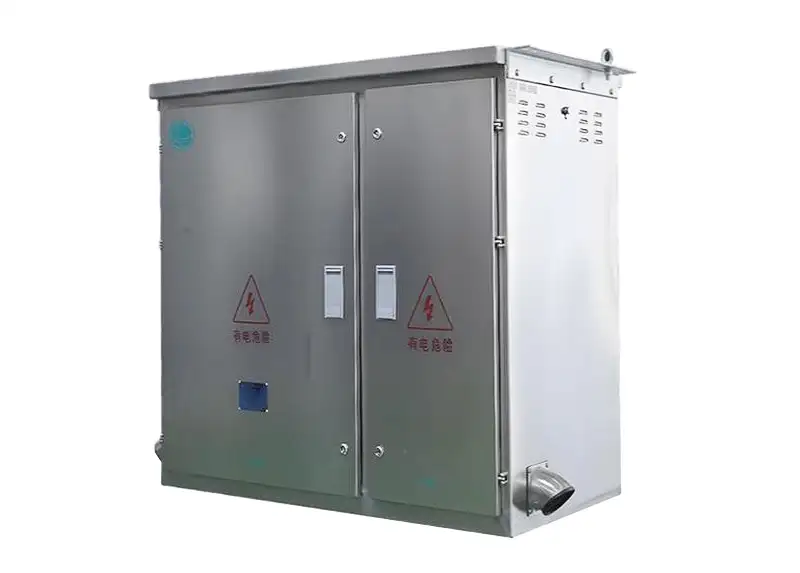

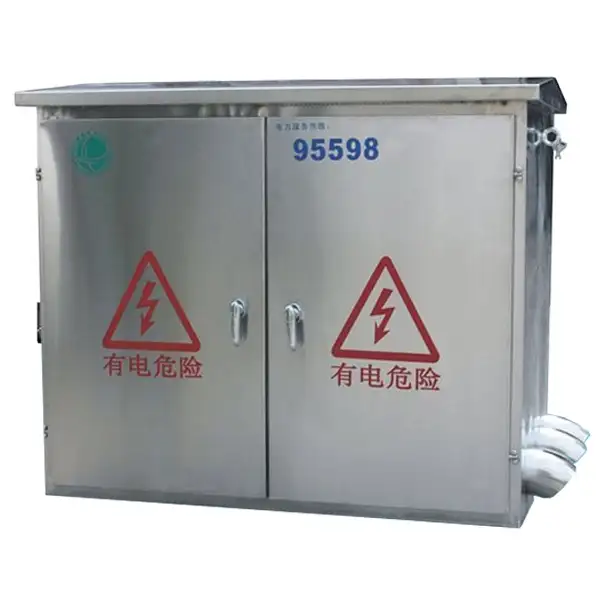

Caja de distribución de bajo voltaje JP Aparamenta LV

La aparamenta de baja tensión con caja de distribución de bajo voltaje Cotenel JP combina múltiples funciones como distribución de energía, control, protección, compensación de potencia reactiva y medición de energía, con un módulo de protección contra fugas opcional disponible a pedido. La caja de distribución integrada de bajo voltaje de la serie JP está fabricada con acero inoxidable 201 o 304 de alta calidad con un acabado de recubrimiento en polvo electrostático. Esta caja de distribución resiste la intemperie y reduce el brillo visual, mientras que el panel de espuma de la puerta es firme y duradero, y puede mantener su forma sin cambios durante mucho tiempo. Los candados equipados con la caja de distribución de bajo voltaje de la serie JP mejoran la seguridad contra manipulaciones y los anillos de elevación laterales estándar simplifican la instalación y el manejo en el sitio. Esta caja de distribución de bajo voltaje es muy adecuada para sistemas de CA de 50 Hz con voltajes nominales inferiores a 0,4 kV y cumple con los estándares GB7251.1‑1997 e ISO9001. La caja de distribución de bajo voltaje JP tiene un tamaño compacto, es fácil de instalar y tiene bajos costos de mantenimiento, lo que la hace ideal para ambientes exteriores o rurales que requieren altos niveles de protección y un rendimiento confiable a largo plazo. Es una opción perfecta para redes modernas de distribución de bajo voltaje.

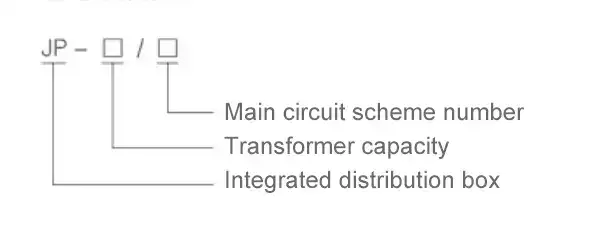

Modelo y significados

Principales parámetros técnicos.

Condiciones de trabajo

1. Temperatura ambiental:-25 ℃+40 ℃;

2. Humedad relativa del aire:promedio diario no superior al 90%, promedio mensual no superior al 90%

3. Altitud:no superior a 2000 m;

4. Instalar en un lugar sin vibraciones ni impactos severos y sin gases corrosivos.

¿Qué es la aparamenta LV con caja de distribución de bajo voltaje JP?

El núcleo de la caja de distribución integrada de bajo voltaje de la serie JP es la "integración" estructural, que integra todos los módulos funcionales necesarios para toda el área de distribución de energía en una carcasa resistente, que incluye:

1. Distribución de energía:La caja de distribución de bajo voltaje JP puede distribuir de forma segura y confiable la energía eléctrica producida por los transformadores a varios circuitos derivados;

2. Medición de energía:Las cajas de distribución de bajo voltaje JP pueden medir con precisión el consumo de energía a través de salas de medición y transformadores de corriente integrados y, por lo general, tienen funciones a prueba de manipulaciones;

3. Función de protección:Esta caja de distribución JP puede proporcionar protección contra sobrecarga, cortocircuito, fuga, sobretensión, subtensión, pérdida de fase y sobretensión para garantizar la seguridad eléctrica; Y control y compensación de potencia reactiva.

4. Compensación de potencia reactiva:La función de compensación de potencia reactiva de la caja de distribución integrada de bajo voltaje de la serie JP es una de las principales ventajas de los gabinetes JP, ya que puede cambiar automáticamente los bancos de capacitores según la carga de la red para compensar la potencia reactiva, mejorando significativamente el factor de potencia (hasta 0,95), reduciendo las pérdidas de línea y mejorando la calidad del voltaje.

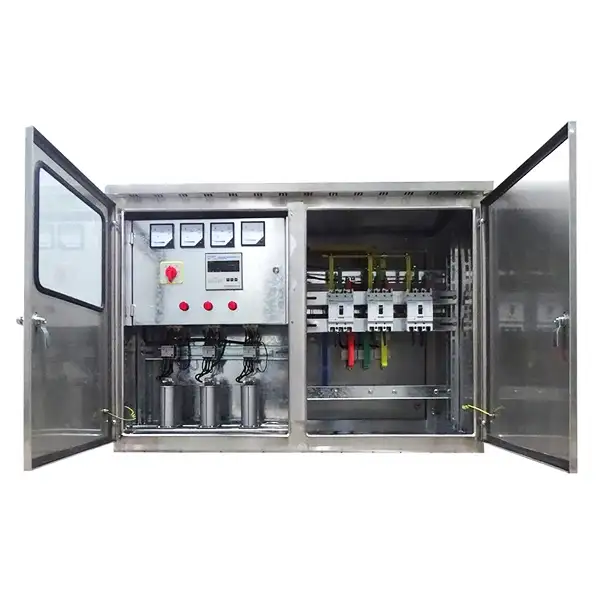

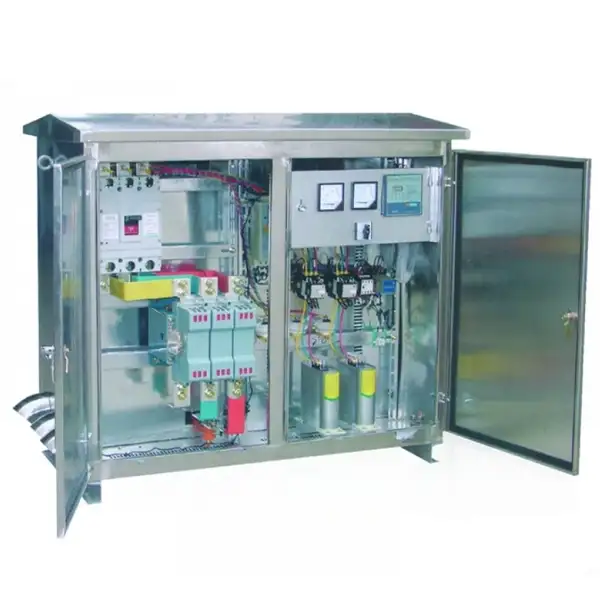

5. Estructura Interna y Características

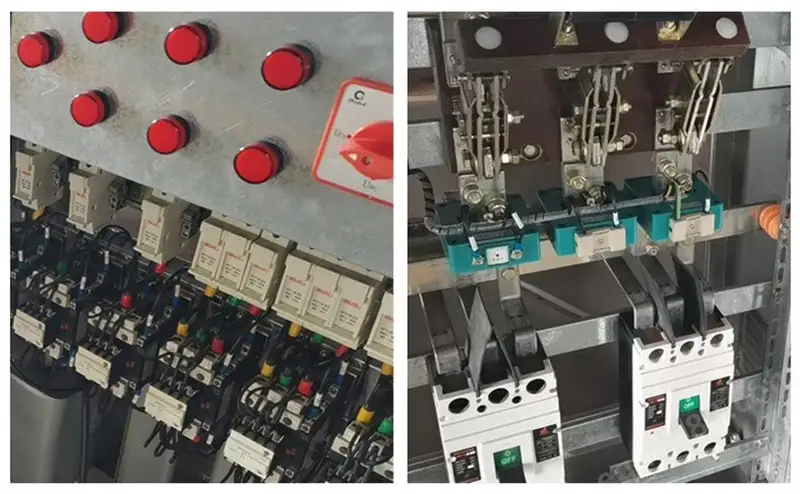

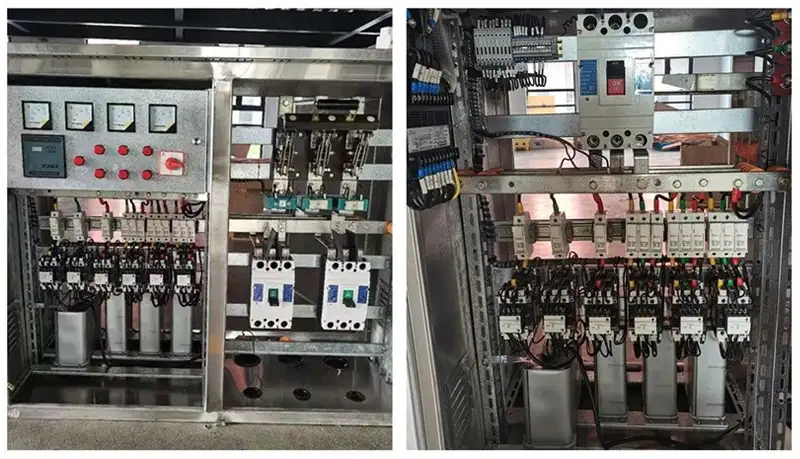

La caja de distribución de bajo voltaje JP presenta una zonificación funcional clara, generalmente dividida en un compartimiento de medición, un compartimiento de línea entrante, un compartimiento de interruptor de alimentación y un compartimiento de compensación de potencia reactiva. Las características de esta estructura hacen que la instalación, inspección y mantenimiento sean muy convenientes. La caja de distribución JP es específica para entornos exteriores. Su carcasa suele estar hecha de acero de alta calidad o acero inoxidable, con un nivel de protección común de IP44 (algunos modelos pueden alcanzar IP65), que puede resistir eficazmente el agua de lluvia, el polvo y las interferencias electromagnéticas. El gabinete también viene con codos impermeables dedicados para la entrada y salida de cables. En el frente de la inteligencia, los gabinetes JP de nueva generación actúan como "nervios periféricos" de la red inteligente. Integran módulos internos para adquisición de datos, comunicación remota (GPRS/fibra óptica) y monitoreo de carga. Estos módulos permiten que el centro de control de energía realice telemetría remota, señalización remota, control remoto y ajuste remoto (las "cuatro funciones remotas"), logrando una gestión inteligente de la red.

Aplicación típica Alcance de los paneles JP

1. Renovación de la red rural:El gabinete JP fue diseñado originalmente para entornos energéticos rurales. Por ejemplo, en un proyecto de renovación de la red rural en un condado del norte, después de reemplazar uniformemente el equipo antiguo con nuevos gabinetes JP, el factor de potencia en el área de distribución aumentó de 0,75 a más de 0,95, la tasa promedio de pérdida de línea disminuyó entre 3 y 5 puntos porcentuales y la tasa de accidentes por disparos de bajo voltaje se redujo en más del 60 %, lo que mejoró significativamente la confiabilidad y seguridad del suministro de energía.

2. Renovación de comunidades antiguas urbanas:Para las instalaciones de distribución de energía antiguas en ciudades que están abrumadas por cargas de electricidad crecientes, modernizarlas con gabinetes JP que integren compensación de energía reactiva y funciones de monitoreo inteligente puede aumentar la capacidad de suministro de energía en aproximadamente un 20 % sin agregar nueva capacidad, al tiempo que se resuelven de manera efectiva los problemas de inestabilidad de voltaje.

3. Empresas industriales y mineras y complejos comerciales:En fábricas, alumbrado público, comunidades residenciales y lugares similares, los gabinetes JP no solo realizan la distribución básica de energía, sino que su función de compensación de energía reactiva también puede ahorrar una cantidad considerable en cargos básicos de electricidad.

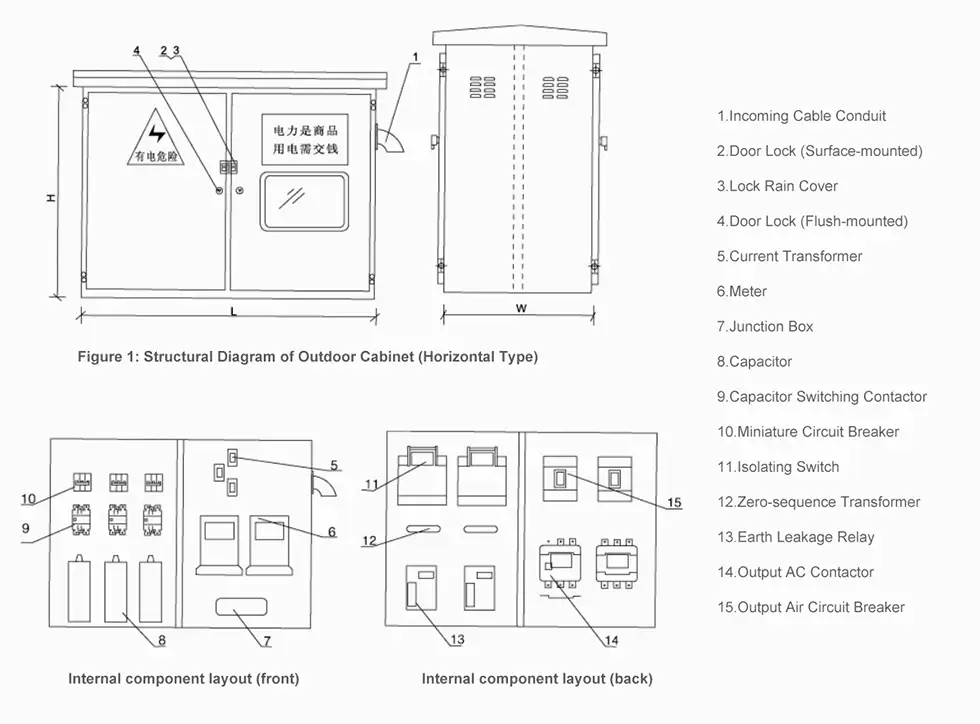

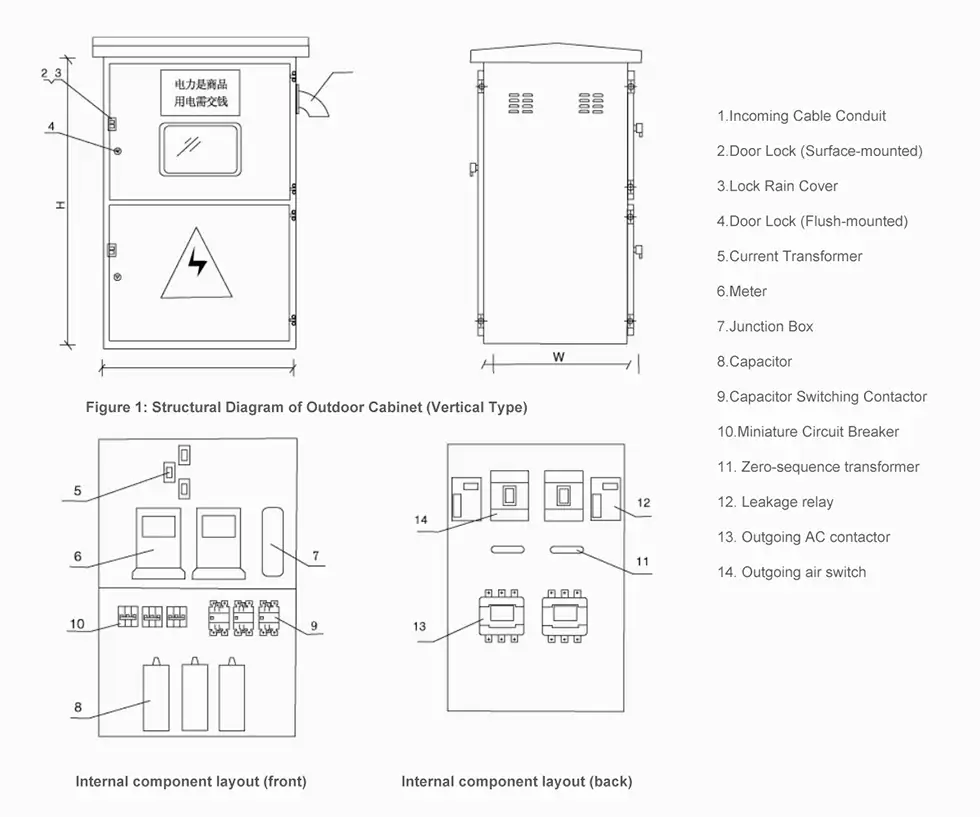

Diagrama esquemático de la estructura y dimensiones de la caja.

Dimensiones de la caja horizontal.

Dimensiones exteriores de la caja vertical

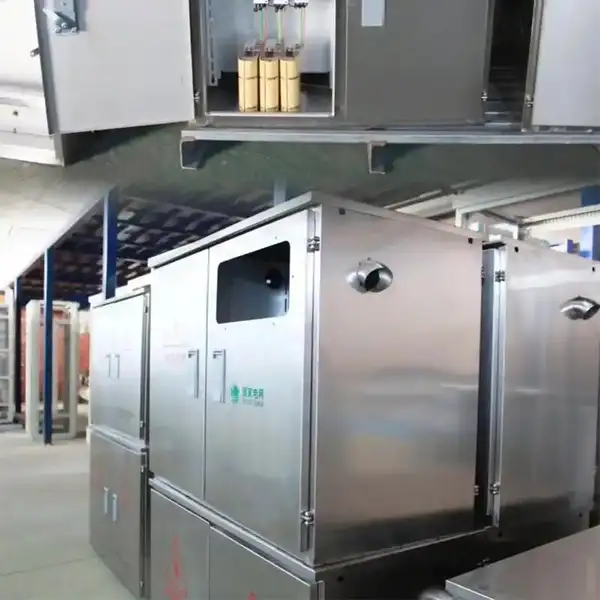

Mostrar productos
