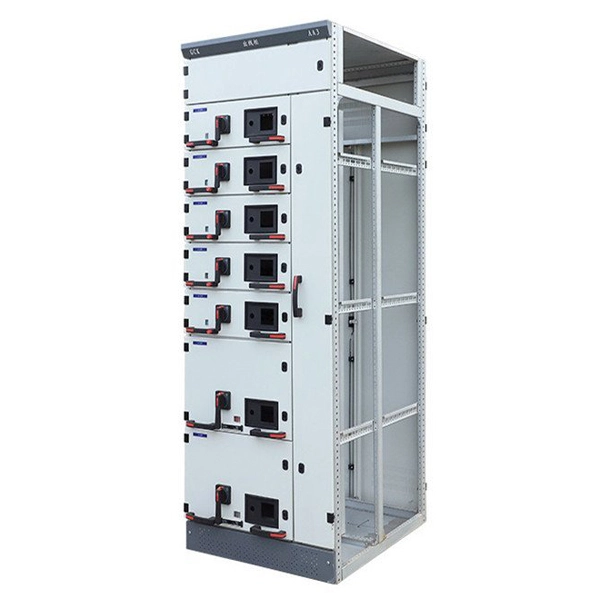

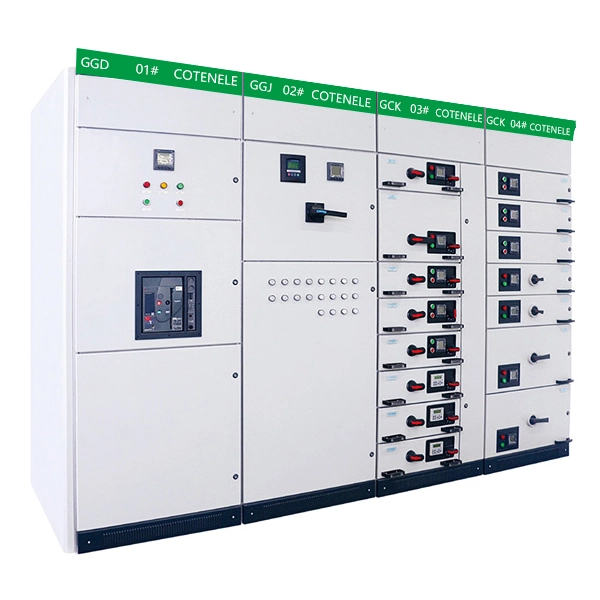

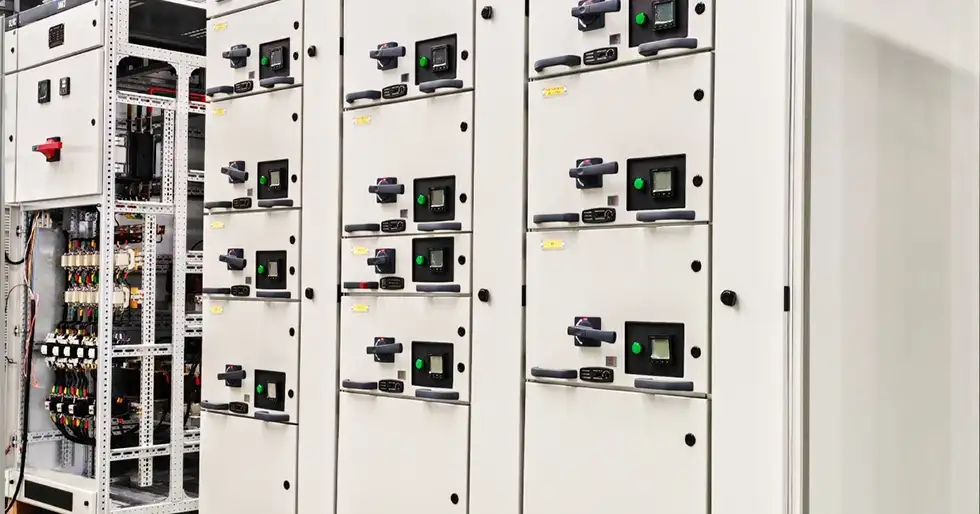

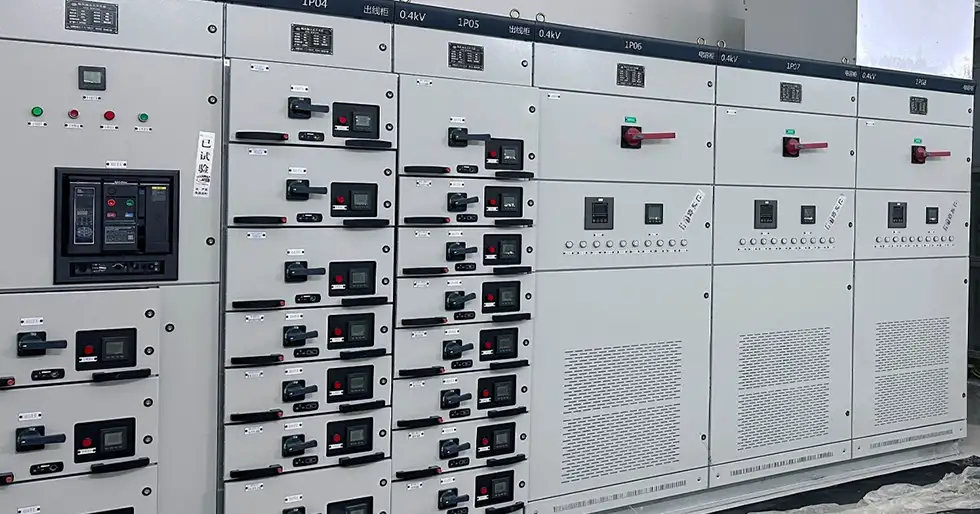

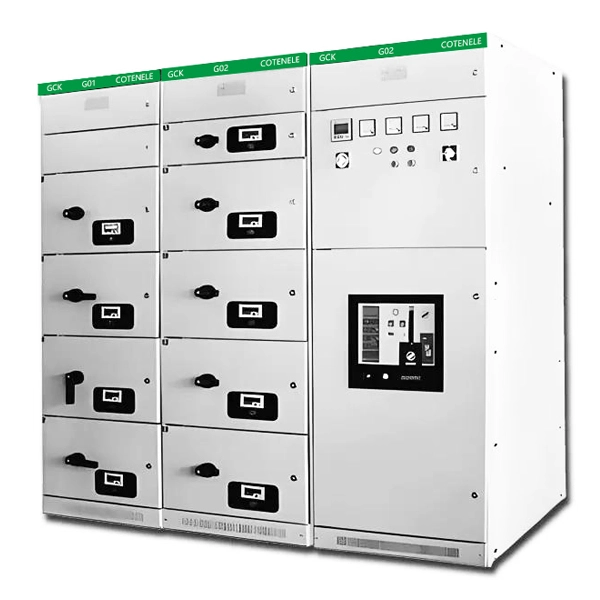

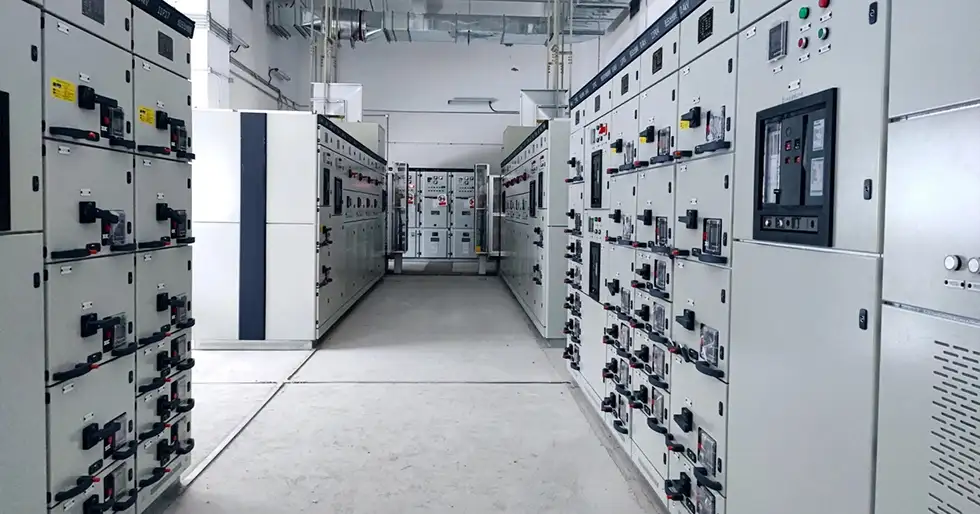

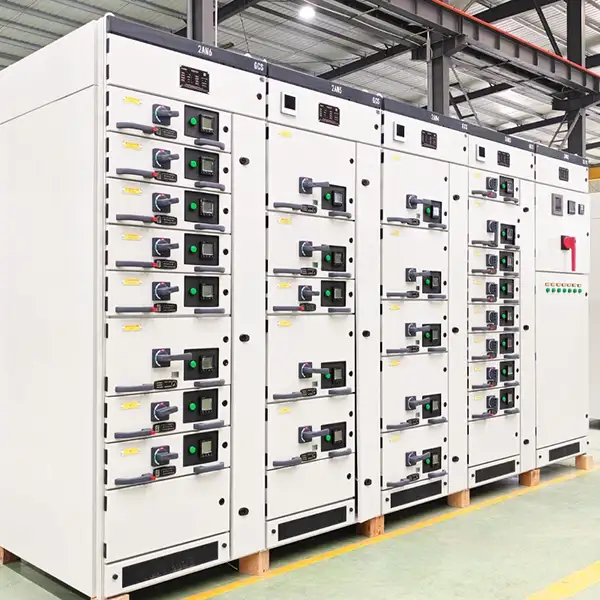

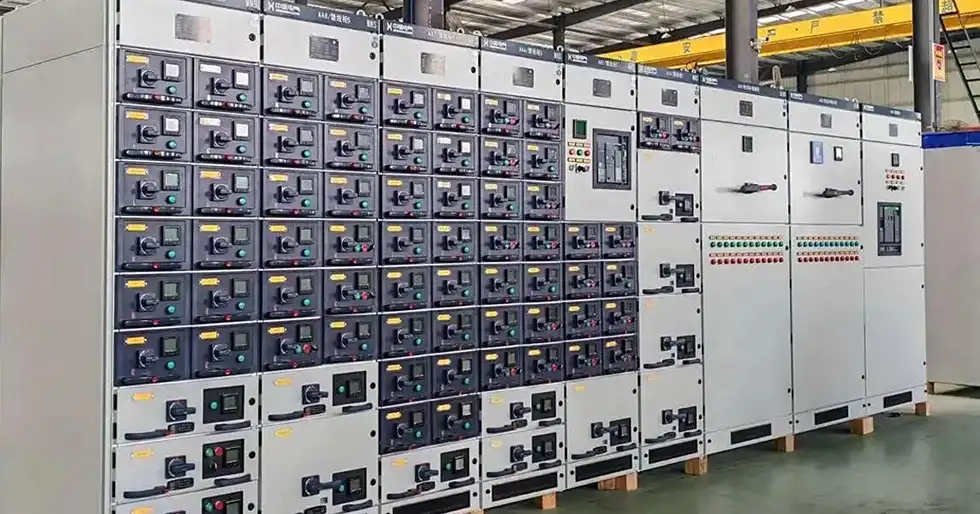

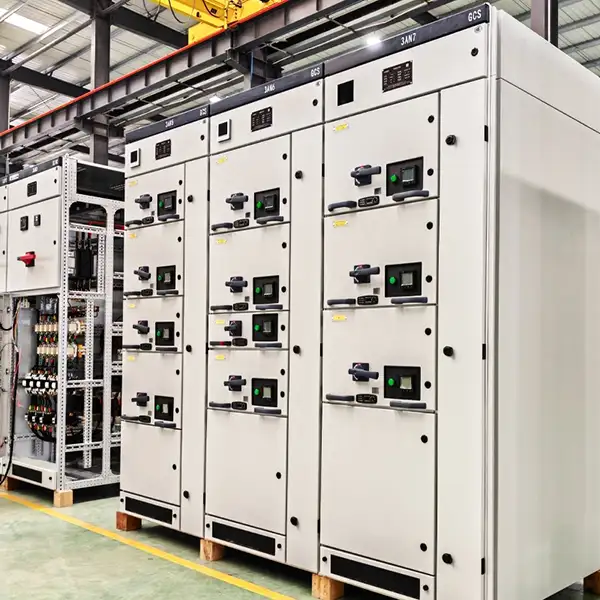

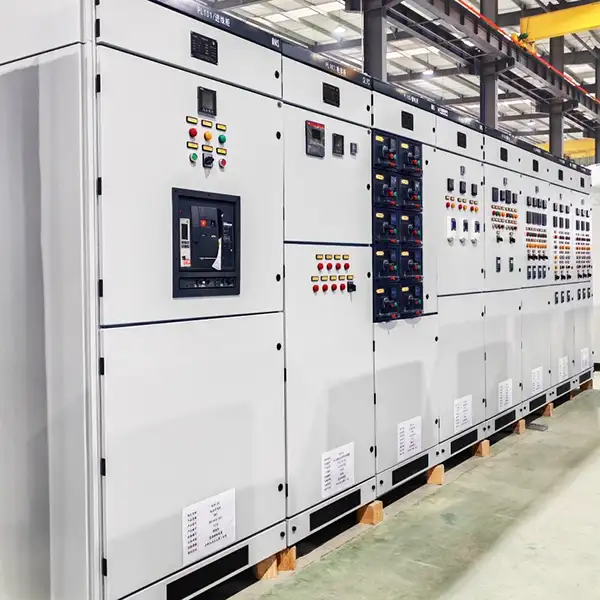

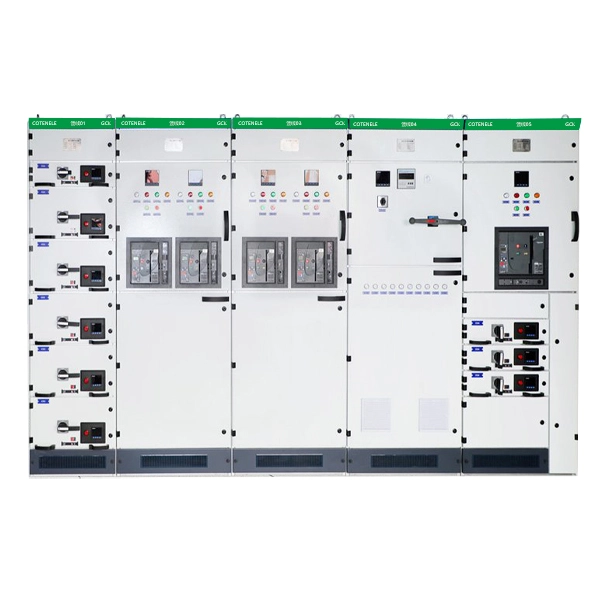

Cuadro de Baja Tensión GCK Extraíble

El panel extraíble GCK de baja tensión fabricado por Cotenele es una aparamenta doméstica extraíble de baja tensión ampliamente utilizada para la distribución de energía y el control de motores en plantas de energía, empresas industriales y edificios de gran altura.

Esta aparamenta de baja tensión adopta un diseño modular con compartimentos separados para barras colectoras, unidades funcionales y cables, lo que mejora la seguridad operativa. Cada cajonera proporciona tres posiciones: "conectado", "prueba" y "desconectado", lo que permite el mantenimiento del circuito sin desenergizar la barra colectora principal.

El tablero de distribución extraíble de bajo voltaje GCK tiene un voltaje de aislamiento nominal de hasta 660 V, una corriente nominal de barra colectora horizontal de hasta 4000 A y una fuerte capacidad de resistencia a corto plazo. En comparación con los tipos GCS o MNS, el GCK ofrece una estructura más compacta y un costo menor, lo que lo hace ideal para aplicaciones sensibles al costo.

El mantenimiento de rutina incluye limpiar el equipo, verificar si hay sobrecalentamiento en las conexiones de los cables e inspeccionar el desgaste de las unidades enchufables para garantizar un funcionamiento estable a largo plazo.

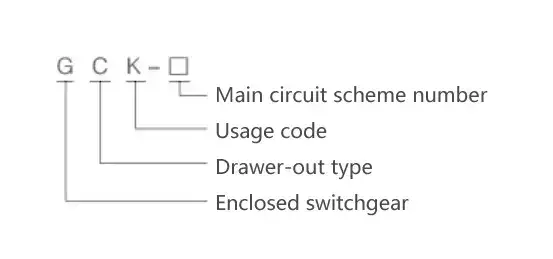

Modelo y significados

Principales parámetros técnicos.

Entornos operativos

1. La altitud no excederá los 2.000 m sobre el nivel del mar.

2. La temperatura del aire ambiente no será superior a +40 °C, con una temperatura media de 24 horas no superior a +35 °C, ni inferior a –50 °C.

3. Requisitos atmosféricos:El aire debe estar limpio. La humedad relativa no deberá exceder el 50 % a una temperatura de +40 °C. A temperaturas más bajas se permite una humedad relativa más alta, por ejemplo del 90 % a +20 °C.

4. El equipo debe instalarse en lugares libres de incendios, riesgos de explosión, contaminación severa, corrosión química o vibraciones intensas.

5. La inclinación permitida con respecto al plano vertical no excederá de 5°.

6. Este producto es adecuado para transporte y almacenamiento a temperaturas que oscilan entre –25 °C y +55 °C, y por períodos cortos (no superiores a 24 h) hasta +70 °C.

Si no se pudieran cumplir las condiciones anteriores, el usuario deberá informar al fabricante en el momento de realizar el pedido para que se pueda llegar a un acuerdo mutuo.

Estructuras de productos

1. Marco básico

El cuadro de distribución extraíble de bajo voltaje GCK adopta una estructura de conexión modular atornillada. Todos los componentes del marco están conectados mediante tornillos para formar el marco básico. Luego, se agregan secuencialmente puertas, paneles, particiones, cajones, soportes de montaje, barras colectoras y componentes eléctricos para completar el ensamblaje.

2. Características del marco

El marco utiliza secciones de acero ensambladas con soportes angulares tridimensionales. Todas las conexiones están atornilladas (sin soldadura), lo que elimina la deformación de la soldadura y la tensión residual, mejorando así la precisión del montaje. Los orificios de montaje en el marco y las piezas siguen una rejilla modular de 20 mm (E = 20 mm).

3. Tratamiento superficial

Las piezas estructurales internas están galvanizadas. Las partes externas se decapan, fosfatan y luego se recubren con polvo epoxi electrostático.

4. Centro de energía (PC) – Unidad entrante

(1) Sección superior:compartimento de barras horizontales.

(2) Debajo:compartimiento del disyuntor.

(3) Los disyuntores pueden ser de tipo nacional (por ejemplo, DW15C, serie ME) o importados (por ejemplo, serie ABB F, incluidos los disyuntores inteligentes).

(4) Para una unidad de entrada de PC con un circuito principal montado en la parte trasera (incluido el acoplador de bus):

630 A – 1600 A → tamaño del gabinete:800 (ancho) × 1000 (profundidad) × 2200 (alto) mm.

Sin circuito trasero:800×800×2200mm.

(5) Para 1600 A – 3150 A:

Con circuito montado en la parte trasera:1000×1000×2200mm.

Sin circuito trasero:1000×800×2200mm.

5. Centro de energía (PC) – Unidad alimentadora

Construcción similar a la unidad entrante. Para corrientes de alimentación de 630 A – 1600 A, un gabinete (1000 × 1000 × 2200 mm) alberga dos circuitos dispuestos verticalmente.

6. Centro de control de motores (MCC): dos opciones de montaje

Montado en la pared (accesible desde atrás solo desde el frente):

Arriba:barras colectoras horizontales. Abajo: área funcional del cajón (ancho 600 mm, alto 1840 mm). Lado izquierdo – cajoneras; Lado derecho: zona de salida de cables de 200 mm de ancho. Tamaño del gabinete: 800 (W) × 500 (D) × 2200 (H) mm.

Independiente (accesible desde ambos lados):

Ancho del gabinete 600 mm; Zona de salida de cables en la parte trasera. Tamaño del gabinete:600 (An) × 800 o 1000 (Pr) × 2200 (Al) mm. Se recomienda una profundidad de 1000 mm para combinar con los gabinetes de PC.

Cuando se extrae un cajón, no quedan partes activas expuestas, lo que garantiza la seguridad.

7. Interbloqueo e intercambiabilidad de cajones

La cajonera y su puerta se bloquean mecánicamente mediante el mecanismo de funcionamiento del interruptor principal. Cuando el interruptor principal está cerrado, la puerta no se puede abrir. El mecanismo se puede bloquear con candado en posición cerrada o abierta.

Los compartimentos están separados por tabiques metálicos. Los cajones son totalmente intercambiables.

Tres posiciones:conectado, probado y desconectado. El cajón se traba automáticamente en cada posición; Al tirar de la placa del lado izquierdo, se libera el pestillo para pasar a la siguiente posición. Una función anticaída evita que el cajón se caiga cuando está completamente retirado.

8. Compartimentos fijos (p. ej., compensación de condensadores, medición)

Las unidades fijas tienen las mismas dimensiones externas y disposición de barras horizontales que las cajoneras, lo que permite instalarlas una al lado de la otra.

9. Sistema de barras colectoras: trifásico, cinco hilos

Barras colectoras horizontales:barra colectora única para corriente nominal ≤1250 A; Barras dobles para >1250 A.

Las uniones entre gabinetes adyacentes utilizan bloques de conexión.

Las barras colectoras verticales están encerradas en carcasas de plástico de ingeniería de policarbonato, con barreras internas para limitar la propagación del arco.

La barra colectora neutral (N) está ubicada en la parte superior frontal del gabinete.

La barra colectora de protección a tierra (PE) está en la parte inferior y está conectada a las particiones y puertas del gabinete, asegurando la continuidad de la conexión a tierra.

10. Ventilación y Protección

Se proporcionan aberturas de ventilación natural en la parte superior e inferior del gabinete sin reducir el nivel de protección del gabinete.

El grado de protección de la carcasa es IP40.

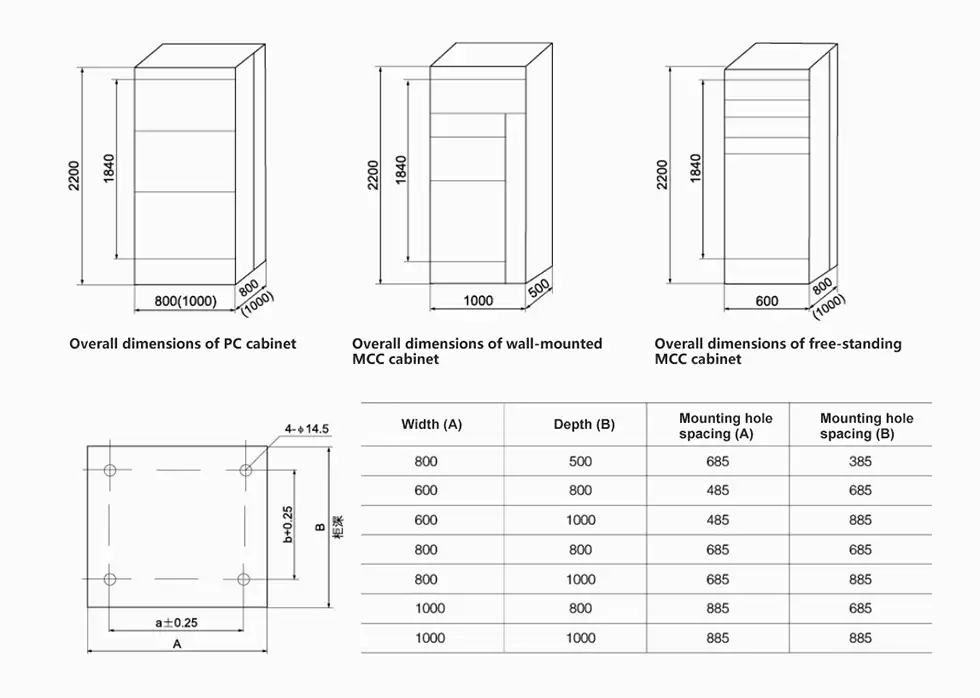

Dimensiones totales y de montaje.

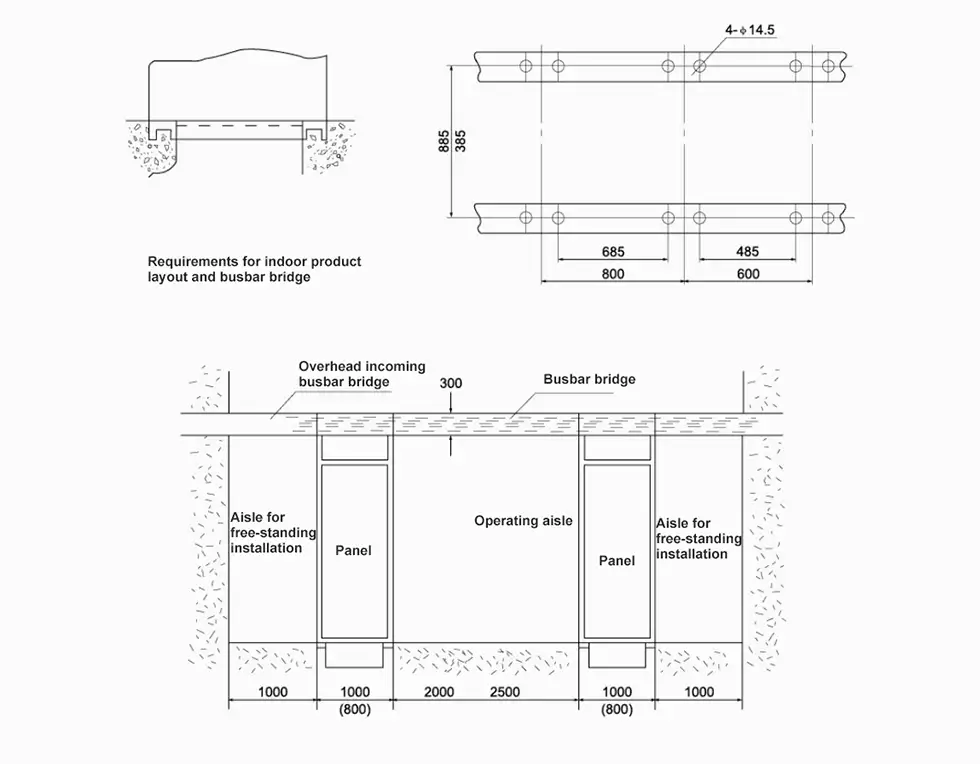

Cajonera GCK – diagrama de instalación de los cimientos

Nota: Nuestra empresa dispone de varias formas de puentes de barras colectoras a petición del usuario.
