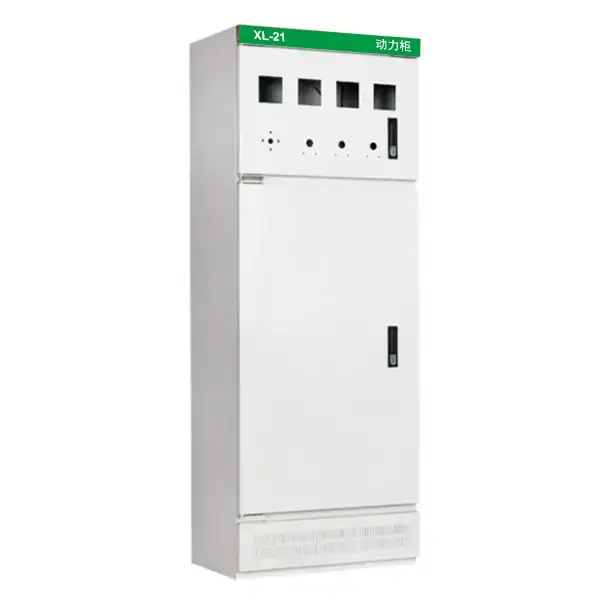

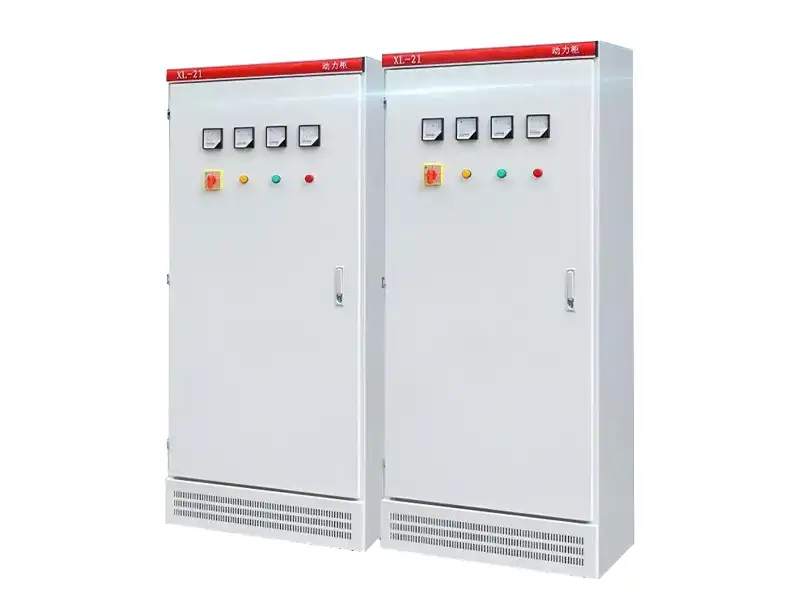

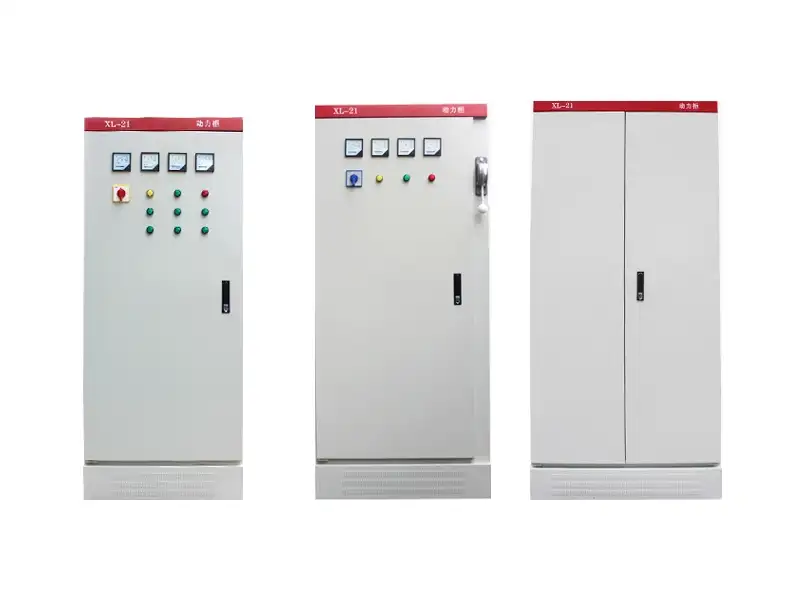

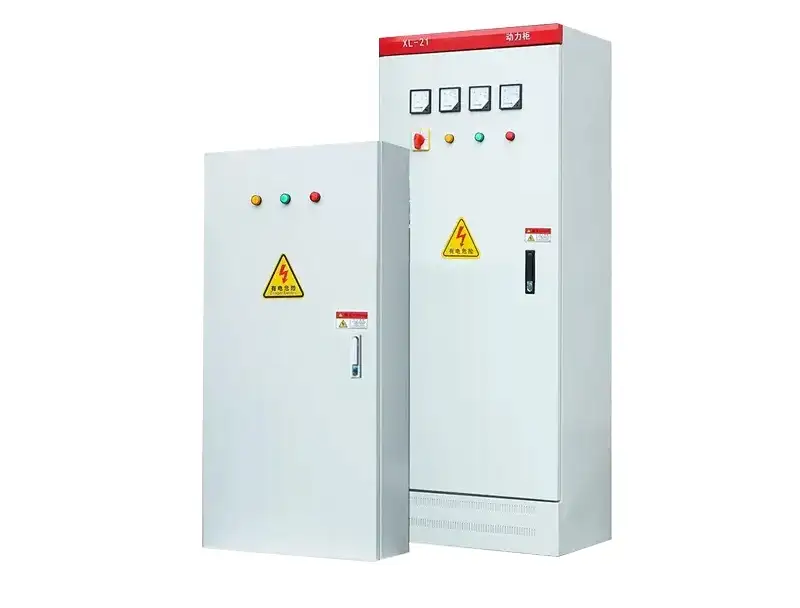

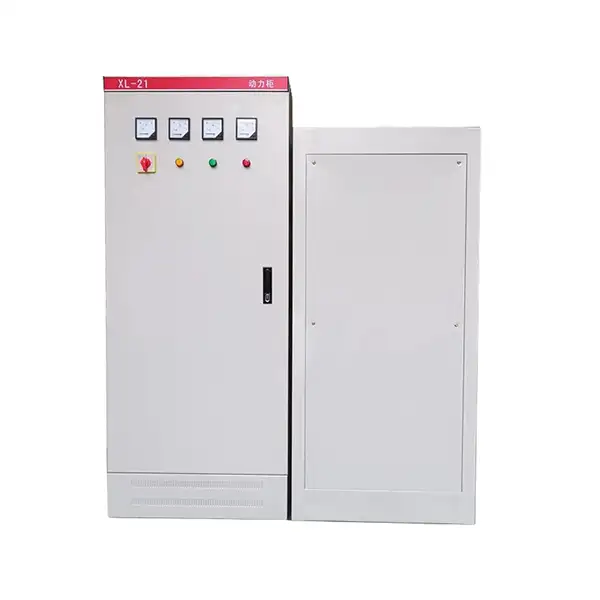

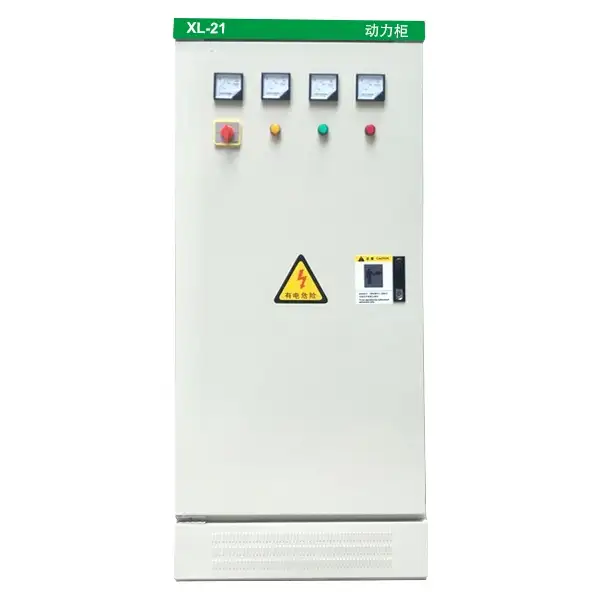

Celda de distribución LV del centro de control de motores de bajo voltaje XL-21

Cotenele es un fabricante de tableros de baja tensión para centros de control de motores de bajo voltaje XL-21. El tablero de distribución de bajo voltaje XL-21 es uno de los primeros y más utilizados tableros de distribución de energía en China. Su objetivo principal es distribuir energía eléctrica a equipos de uso final dentro de sistemas de energía que operan a una frecuencia de 50 Hz y voltajes nominales de 380 V (o 400 V/500 V/660 V), al tiempo que proporciona control de equipos y protección de circuitos. Es compatible con varios sistemas de puesta a tierra, incluidos trifásicos de tres hilos, trifásicos de cuatro hilos y trifásicos de cinco hilos (p. ej., TN-C, TT).

La aparamenta de bajo voltaje XL-21 tiene las ventajas de una calidad confiable, instalación flexible y fácil mantenimiento, y cumple con los estándares nacionales e internacionales relevantes, como GB/T 7251, IEC 60439, CCC, etc. Cotenele ha aprobado la certificación de gestión de calidad ISO9001.

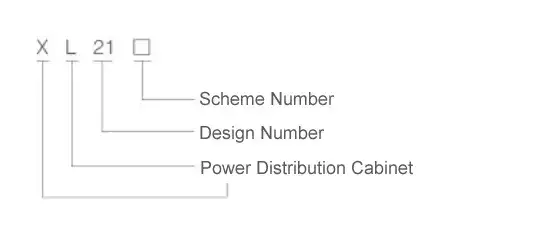

Modelo y significados

Principales parámetros técnicos.

¿Cuáles son las características de la estructura del producto de los tableros de distribución XL-21?

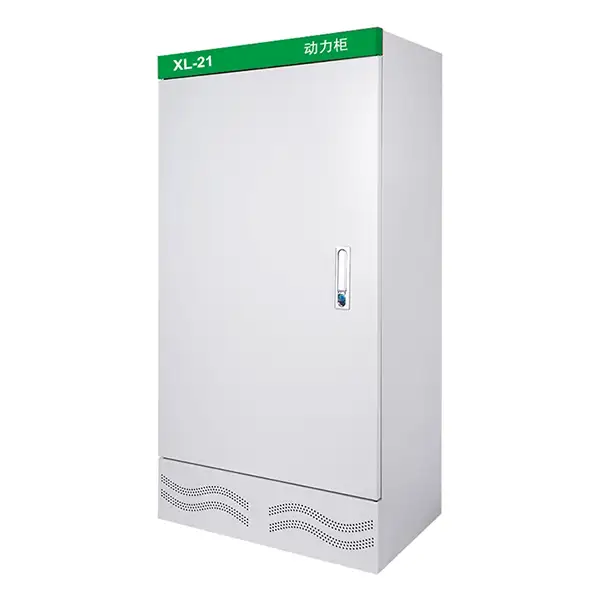

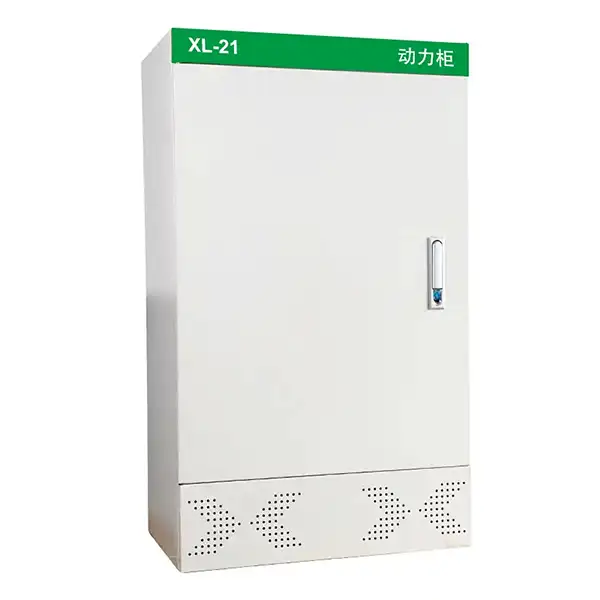

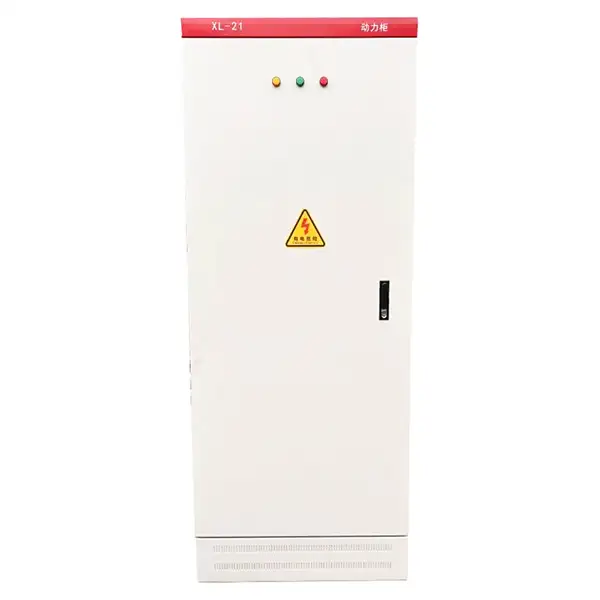

1. Recinto:La carcasa del tablero de distribución de bajo voltaje XL-21 se adapta al diseño completamente cerrado. Este diseño puede ofrecer una protección efectiva contra el polvo y los objetos externos. El grado de protección estándar es IP30, con un grado superior disponible a pedido. La baja tensión tiene dos tipos de construcción: tipo ensamblado (alta versatilidad) y tipo soldado (alta resistencia).

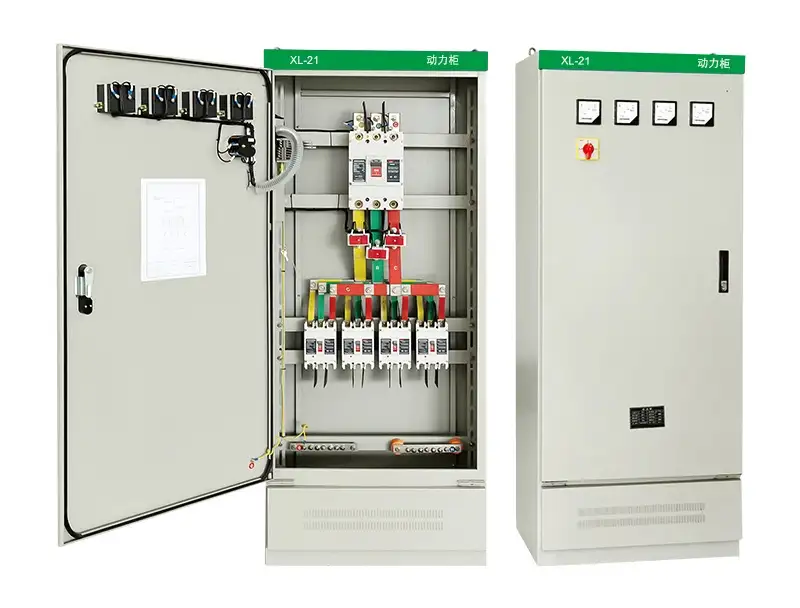

2. Instalación y mantenimiento:El tablero de distribución LV del centro de control de motores de bajo voltaje XL-21 está diseñado para montaje en pared y mantenimiento frontal, ahorrando espacio. Cuando la puerta está abierta, todos los componentes internos quedan completamente expuestos, lo que hace que su mantenimiento rutinario sea muy conveniente.

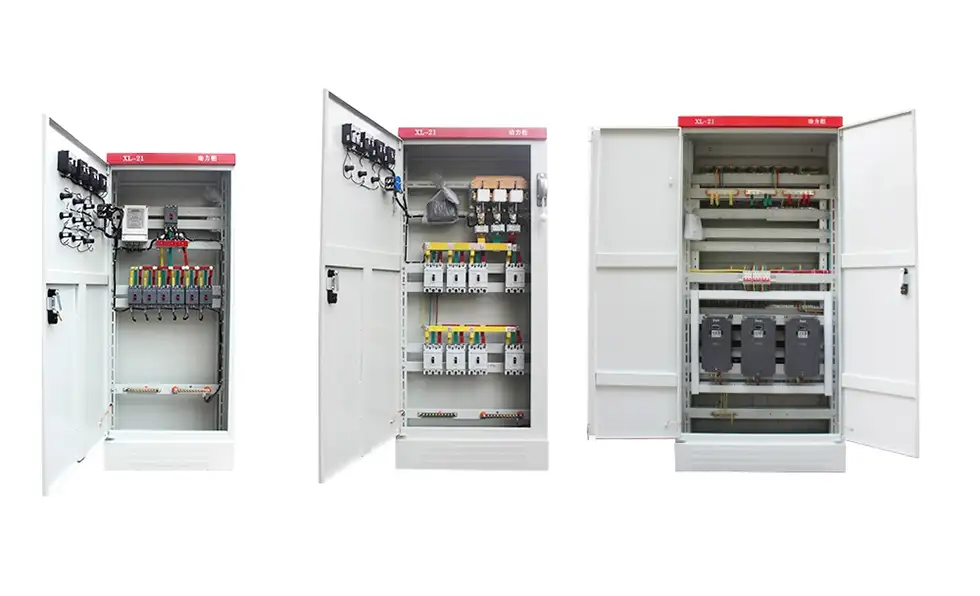

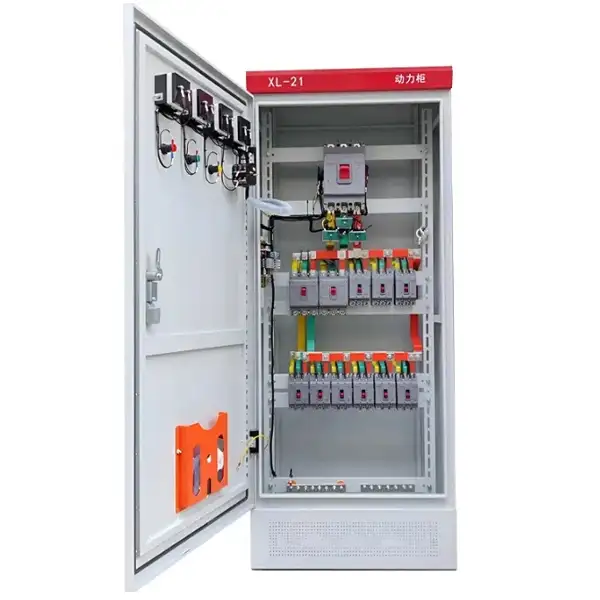

3. Diseño interno:Este panel adapta la estructura de vigas o placas para un diseño flexible. Los elementos operativos como botones, luces indicadoras e instrumentos como voltímetro y amperímetro están montados en la puerta, mientras que la manija de operación del interruptor principal está ubicada en el lado frontal derecho del gabinete para un fácil acceso.

4. Materiales y acabado:La carcasa de la aparamenta de bajo voltaje está hecha de placa de acero laminado en frío de alta calidad con un espesor mínimo de 1,5 mm, doblada y soldada para una alta resistencia. La superficie está tratada con recubrimiento en polvo electrostático para una excelente resistencia a la corrosión. La puerta se puede abrir en un ángulo no inferior a 120 grados para facilitar el acceso. Tanto el gabinete como la puerta están equipados con tornillos de tierra para garantizar una conexión a tierra segura y confiable.

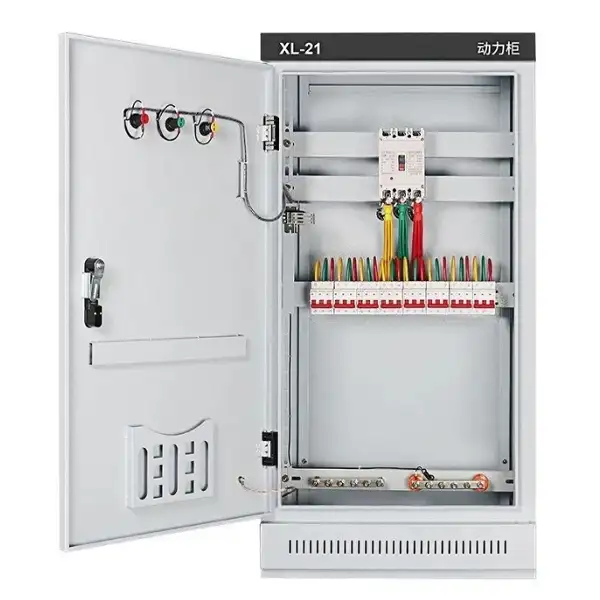

La función principal y los componentes del panel de bajo voltaje XL-21

1. Funciones principales

El tablero de distribución LV del centro de control de motores de bajo voltaje XL-21 se usa a menudo para proporcionar un suministro de energía confiable a los equipos conectados, que se utiliza para un control preciso de arranque/parada de motores y otras cargas. También admite el monitoreo operativo en tiempo real de parámetros clave como corriente y voltaje. Al mismo tiempo, garantiza funciones integrales de protección de circuitos para hacer frente a fallas como sobrecarga, cortocircuito y fugas.

2. Componentes típicos

El panel de bajo voltaje XL-21 comúnmente incluye varios componentes principales a continuación, como disyuntores de caja moldeada (MCCB), disyuntores de aire (ACB), disyuntores de corriente residual (RCCB), etc. El interruptor principal o interruptor de entrada, por ejemplo el disyuntor de caja moldeada CM1-400L, controla el suministro de energía entrante de todo el panel de distribución y generalmente está ubicado en el extremo de entrada del circuito principal. Interruptores de derivación o interruptores de salida, como el disyuntor o contactores CM1-100L, responsables de gestionar circuitos derivados independientes como motores o iluminación.

Los dispositivos de protección generalmente están integrados en las unidades de disparo del disyuntor, brindando protección contra sobrecargas y cortocircuitos, con accesorios opcionales de protección de corriente residual. Los dispositivos de control permiten el funcionamiento local o remoto de bobinas de contactores de CA para iniciar o detener equipos de alta potencia. Finalmente, varios indicadores y operadores, incluidos voltímetros, amperímetros, luces indicadoras y pulsadores, junto con los componentes montados en el gabinete, forman una interfaz completa de control y visualización.

Condiciones de funcionamiento y entorno de instalación

Para garantizar un funcionamiento estable a largo plazo, se deben cumplir las siguientes condiciones ambientales:

1. Altitud:Generalmente ≤2000 m; Se requiere un tratamiento especial para altitudes más altas.

2. Temperatura ambiente:-10°C a +40°C, con promedio de 24 horas ≤+35°C.

3. Humedad relativa:≤50% a +40°C; hasta el 90% a +20°C – se debe evitar la condensación.

4. Inclinación de montaje:≤5° desde la vertical para garantizar la estabilidad.

5. Condiciones ambientales:Sin vibraciones ni golpes severos; sin gases corrosivos o explosivos; sin polvo conductor.

6. Almacenamiento y transporte:Antes de la instalación, guárdelo en un lugar seco y limpio para evitar la humedad. Los canales de cimentación y los pernos de anclaje deben ser proporcionados por el usuario.

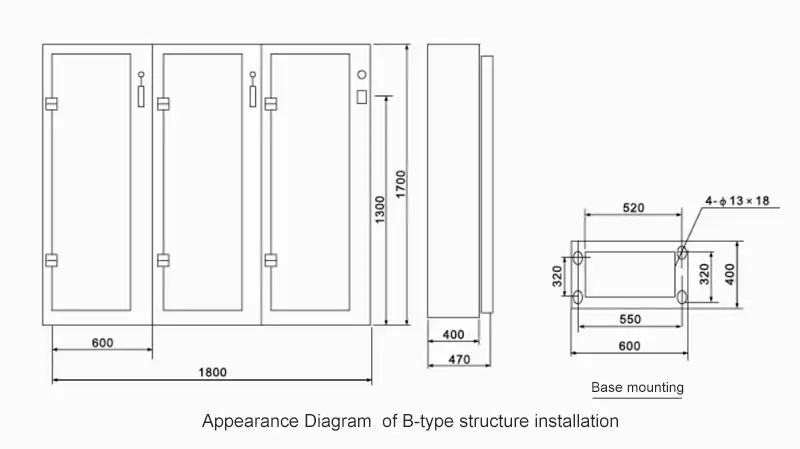

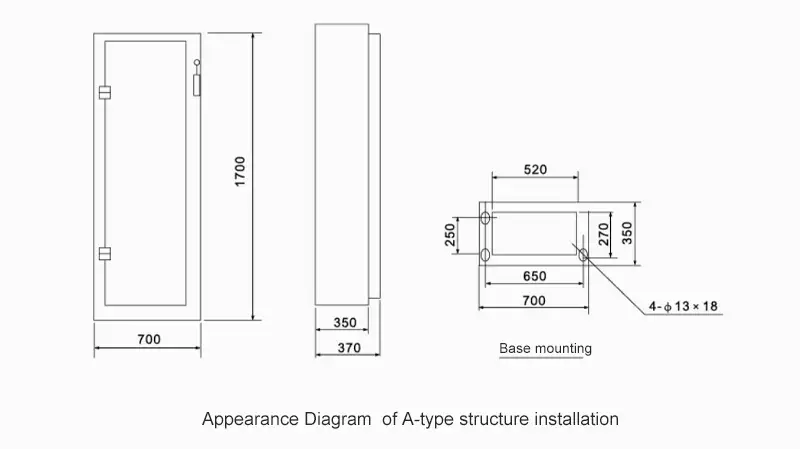

Diagrama de instrucciones de apariencia e instalación.

Operación, mantenimiento e inspección

Antes de poner en servicio el gabinete de distribución de energía después de la instalación o revisión, se deben realizar las siguientes inspecciones y pruebas (las inspecciones y pruebas después de la revisión se determinarán según la naturaleza de la revisión):

1. Verifique si el equipo eléctrico y el cableado secundario instalado dentro del gabinete de distribución de energía cumplen con los requisitos del dibujo.

2. Verifique si el interruptor de cuchilla y el interruptor de aire utilizados para la operación son flexibles y no tienen atascos.

3. Verifique si el equipo eléctrico tiene buen contacto y cumple con los requisitos operativos del propio equipo.

4. Verifique si hay objetos extraños dentro del gabinete de distribución de energía y si algún tornillo de apriete en varias partes está flojo.

Mostrar productos
