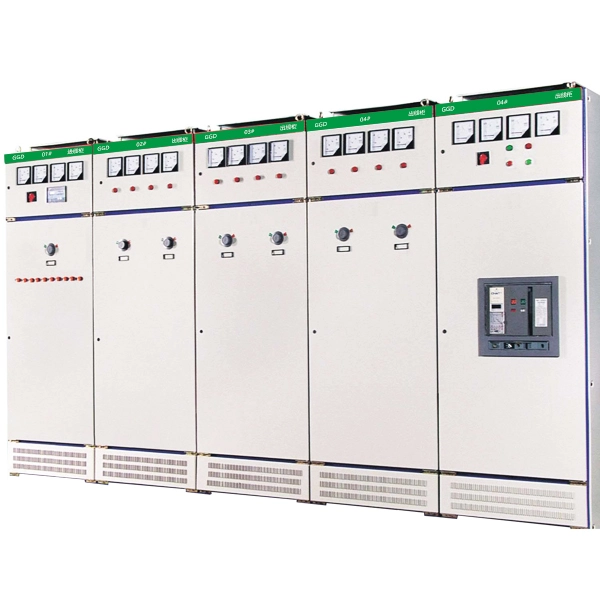

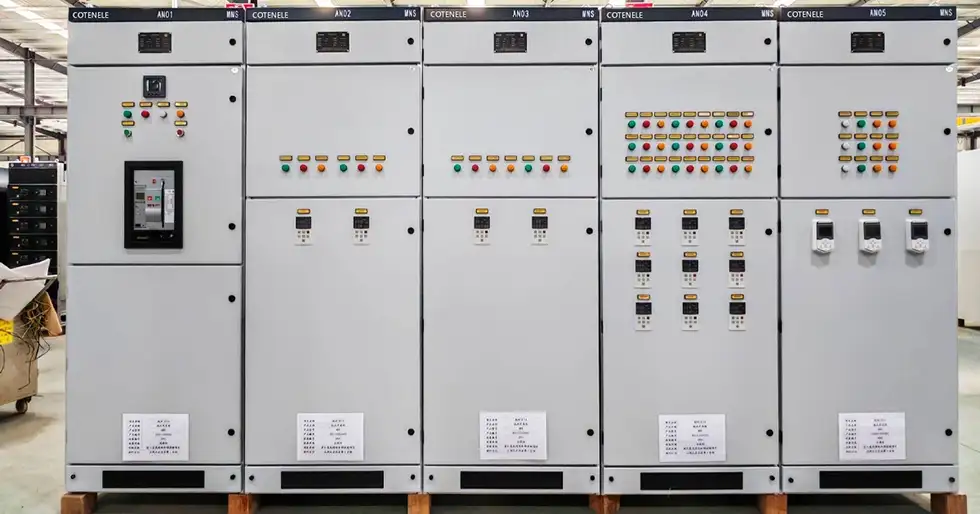

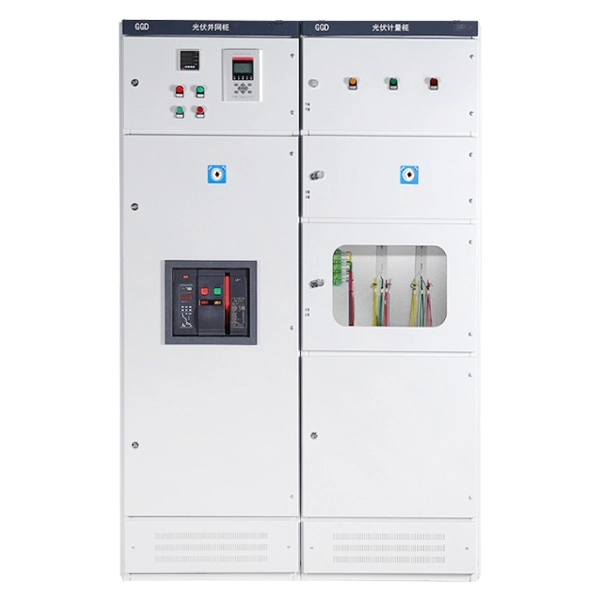

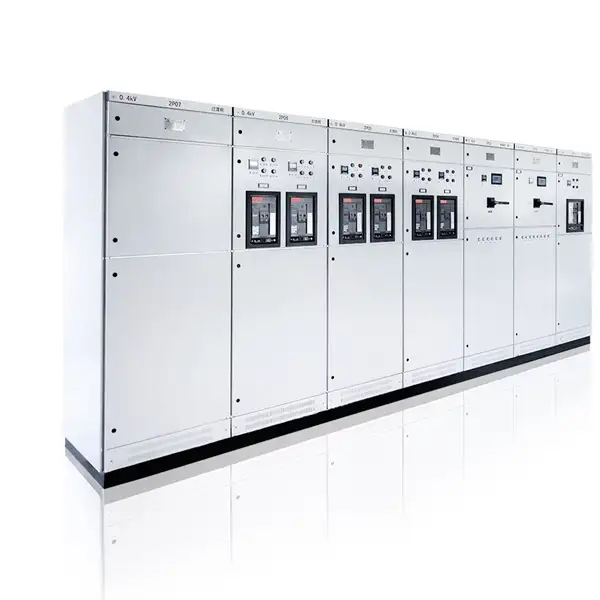

Panel LV de aparamenta de baja tensión GGD

Cotenele es un gran fabricante y exportador de equipos eléctricos de bajo voltaje. El panel LV de aparamenta de bajo voltaje GGD es un dispositivo eléctrico fabricado por nosotros, es un gabinete de distribución de tipo fijo ampliamente utilizado en sistemas de energía de 380 V a 660 V. Construido con acero conformado en frío 8MF con orificios de montaje modulares, cuenta con ventilación natural a través de ranuras de enfriamiento superiores e inferiores para una disipación de calor eficiente. Esta serie incluye tres modelos: GGD1 (1000A/15kA), GGD2 (1500A/30kA) y GGD3 (3150A/50kA), sus grados de protección van de IP30 a IP54.

Las celdas de baja tensión de la serie GGD se diferencian de los tipos extraíbles como GCS o MNS, requieren mantenimiento sin energía pero ofrecen una solución más simple y económica. Sus aplicaciones típicas de los interruptores GGD incluyen plantas industriales, edificios comerciales, centros de datos y proyectos de infraestructura. Los interruptores de bajo voltaje de esta serie cumplen con los estándares profesionales nacionales como GB72511, JB/T9961 e IEC61439, etc.

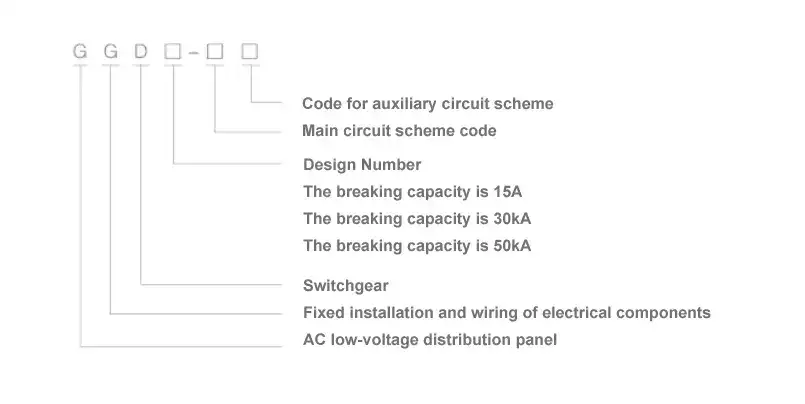

Modelo y significados

Principales parámetros técnicos.

Condiciones de trabajo

El panel LV de aparamenta de baja tensión Cotenele GGD es adecuado para los siguientes entornos operativos:

1. La temperatura del aire ambiente no excederá los +40°C ni descenderá por debajo de los -5°C, y la temperatura media durante cualquier período de 24 horas no será superior a los +35°C.

2. Condiciones atmosféricas: El aire debe estar limpio. La humedad relativa no deberá exceder el 50% a una temperatura máxima de +40°C. Se permite una humedad relativa más alta a temperaturas más bajas, por ejemplo 90% a +20°C, siempre que se tenga debidamente en cuenta la posible formación ocasional de condensación resultante de las variaciones de temperatura.

3. La altitud no excederá los 2.000 metros sobre el nivel del mar.

4. Esta unidad es adecuada para transporte y almacenamiento dentro de un rango de temperatura de -25 °C a +55 °C, y puede exponerse a temperaturas de hasta +70 °C durante períodos cortos (que no excedan las 24 horas). Bajo temperaturas tan extremas, la unidad no sufrirá ningún daño irreversible y será capaz de funcionar normalmente en condiciones estándar.

5. Si no se pueden cumplir las condiciones de funcionamiento anteriores, el asunto se resolverá mediante negociación entre el usuario y el fabricante.

6. Cuando esta unidad vaya a utilizarse en plataformas de extracción y producción de petróleo en alta mar o en centrales nucleares, se celebrará un acuerdo técnico independiente.

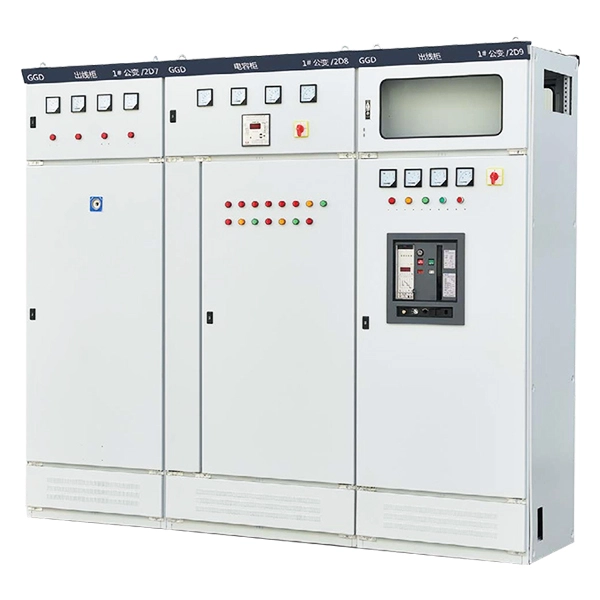

¿Cuáles son las características estructurales de las aparamentas de baja tensión GGD?

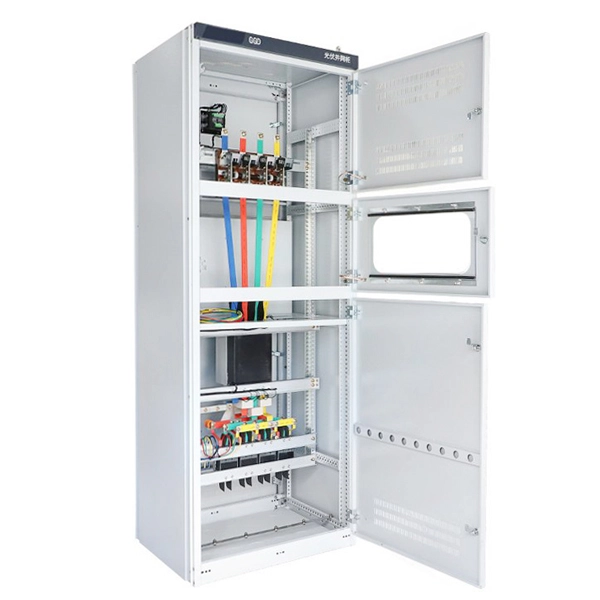

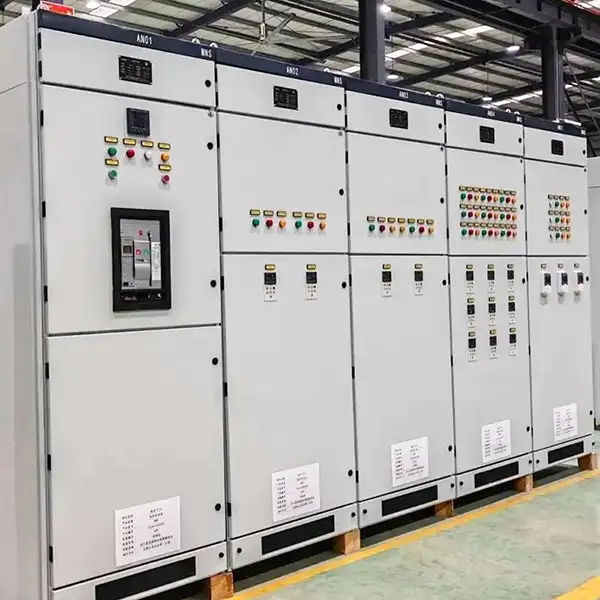

1. Estructura general del gabinete

El gabinete de distribución de CA de bajo voltaje GGD adopta un diseño de gabinete universal. Su estructura está ensamblada en acero conformado en frío 8MF mediante soldadura parcial. Para garantizar la precisión y la calidad del gabinete, todas las piezas estructurales y componentes auxiliares específicos son suministrados por fabricantes designados de acero perfilado. Los componentes del panel adoptan un diseño modular y cuentan con orificios de montaje de 20 módulos, lo que ofrece una gran versatilidad. Esto permite a la fábrica llevar a cabo la preproducción, acortando significativamente el ciclo de fabricación y mejorando la eficiencia del trabajo.

2. Diseño de disipación de calor

En términos de disipación de calor, las celdas de bajo voltaje GGD aprovechan al máximo la ventilación natural. El aire frío ingresa continuamente desde las ranuras en la parte inferior del gabinete y se eleva naturalmente dentro del gabinete relativamente sellado, formando una ruta de ventilación sin obstrucciones, que puede eliminar efectivamente el calor del interior del panel de bajo voltaje sin necesidad de energía adicional, esto logrará un enfriamiento eficiente.

3. Diseño estético y exterior

Desde la perspectiva del estilo exterior, el gabinete GGD sigue los requisitos del diseño de productos industriales modernos. El método de la proporción áurea se utiliza para determinar las dimensiones generales del gabinete y la división de sus distintas secciones. Como resultado, todo el cuadro tiene una apariencia bien proporcionada, atractiva y refrescante.

4. Puertas y bisagras del gabinete

La puerta del gabinete está conectada al marco mediante bisagras móviles tipo pivote, lo que hace que la instalación y el desmontaje sean muy convenientes. A lo largo del borde plegado de la puerta está incrustada una tira de sellado de goma en forma de montaña. Cuando la puerta está cerrada, la tira selladora sufre una cierta compresión, lo que no sólo evita el impacto directo entre la puerta y el gabinete sino que también mejora efectivamente el grado de protección de la puerta.

5. Sistema de protección de puesta a tierra

Para proteger la conexión a tierra, la puerta del instrumento que contiene los componentes eléctricos está conectada de manera confiable al marco mediante cables de cobre trenzados. Al mismo tiempo, todas las piezas de montaje internas están unidas al marco mediante tornillos moleteados. De esta manera, todo el gabinete forma un sistema de protección de puesta a tierra completo y continuo, garantizando la seguridad del personal de operación y mantenimiento.

6. Revestimiento de superficies

La superficie del gabinete está rematada con pintura para hornear de poliéster con textura naranja. Este revestimiento proporciona una fuerte adherencia y buena textura, al tiempo que le da a todo el gabinete un tono mate suave que evita eficazmente el deslumbramiento. Esto no sólo mejora la apariencia del producto sino que también crea un ambiente visual más cómodo para el encargado de turno.

7. Cubierta superior y anillos de elevación

Hay cuatro anillos de elevación en las cuatro esquinas de la parte superior del panel GGD. Estos anillos de elevación se utilizan para izar y transportar, lo que facilita el manejo y posicionamiento del equipo. La cubierta superior del panel es extraíble, este diseño permite al usuario separarla para un montaje y ajuste convenientes de las barras colectoras principales en el sitio cuando sea necesario.

8. Calificación de protección

El grado de protección estándar del panel de bajo voltaje GGD es IP30, que cumple con los requisitos de la mayoría de los ambientes interiores. Si el entorno operativo del usuario requiere niveles de protección más altos o diferentes, puede elegir otros niveles de protección desde IP20 a IP40 para adaptarse a diversas condiciones de trabajo.

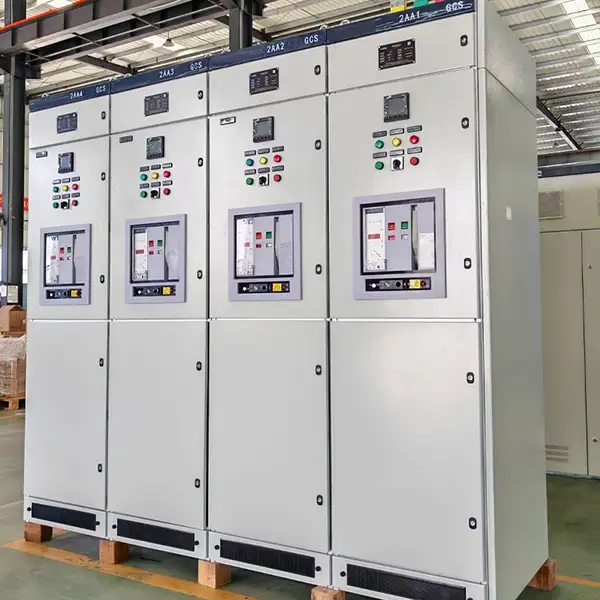

Cuadros de baja tensión GGD Cuadros de tipo extraíble VS

Selección y precauciones

Elegir el panel LV de aparamenta de baja tensión GGD correcto es fundamental para la seguridad del sistema:

Haga coincidir los parámetros principales: primero, seleccione el modelo apropiado, como GGD1, GGD2, GGD3, según la corriente de carga real y la corriente de cortocircuito. Recomendamos dejar un margen del 20% para la corriente.

Instalación y disipación de calor: para aplicaciones de alta corriente, por ejemplo más de 3200 A, considere aumentar la profundidad del panel; por ejemplo, los gabinetes salientes superiores pueden requerir una profundidad de 1200 mm. Mantenga un espacio libre mínimo de 800 mm delante y detrás del panel de bajo voltaje para el acceso de mantenimiento.

Adaptabilidad ambiental: Para ambientes con alta temperatura, alta humedad o polvorientos, elija un modelo con una clase de protección más alta, por ejemplo IP40.

Funcionalidad y expansión: confirme los requisitos para la transmisión de datos, por ejemplo, monitoreo de energía, y deje suficiente espacio para los requisitos de una futura expansión.

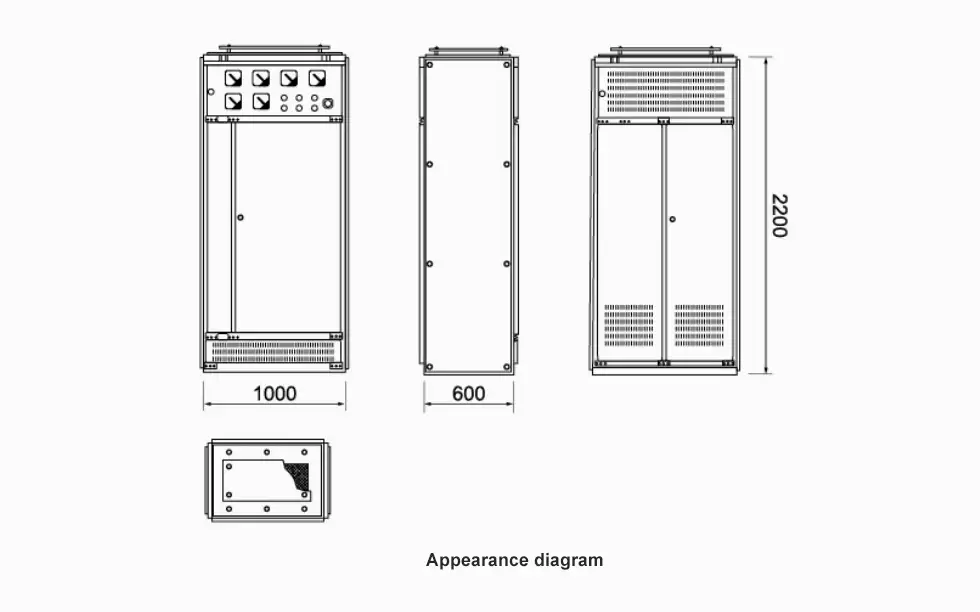

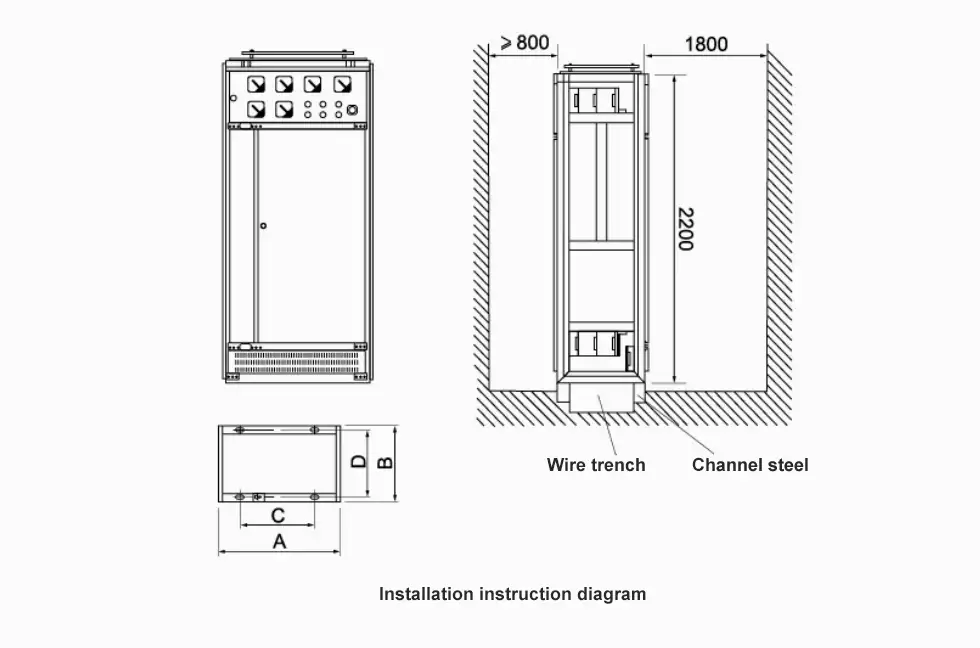

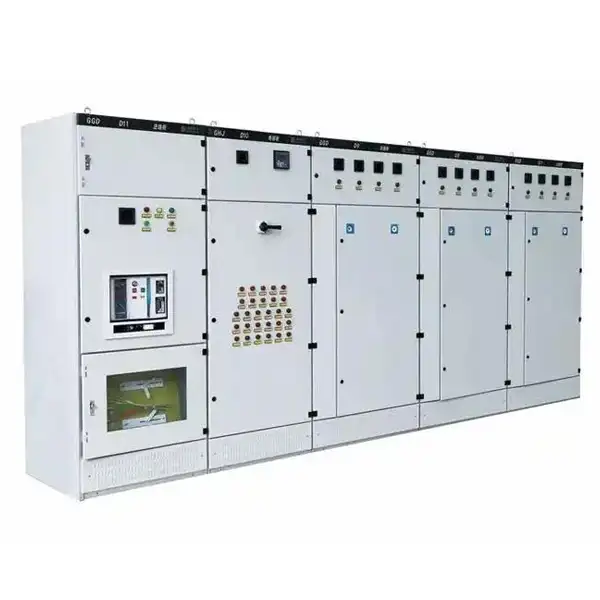

Diagrama de instrucciones de apariencia e instalación.

Fuerza de fabricación de Cotenele

Cotenele International Trade (Wenzhou) Co., Ltd opera una instalación de producción propia que cubre más de 30.000 metros cuadrados en Yueqing, provincia de Zhejiang, conocida como la capital eléctrica de China.

Nos enfocamos en la fabricación y exportación de:

• Aparamenta de baja tensión

• Aparamenta de media tensión

• Aparamenta aislada en gas (GIS)

• Unidades principales de anillo (RMU)

• Subestaciones prefabricadas

• Disyuntores de vacío

• Interruptores de carga

• Seccionadores

• Transformadores de potencia

Nuestra empresa ha obtenido:

• Certificación del Sistema de Gestión de Calidad ISO9001

• Certificación del Sistema de Gestión Ambiental ISO14001

• Certificación del Sistema de Gestión de Seguridad y Salud Ocupacional ISO45001

Hemos participado en múltiples proyectos de gran escala que incluyen:

• Proyectos de energía eólica marina

• Centrales fotovoltaicas

• Sistemas de suministro de energía ferroviaria

• Subestaciones de 110kV

• Proyectos energéticos mineros internacionales

• Proyectos de infraestructura hidroeléctrica

Estas aplicaciones de ingeniería reales nos ayudan continuamente a optimizar la confiabilidad del producto y la adaptabilidad en el campo.
