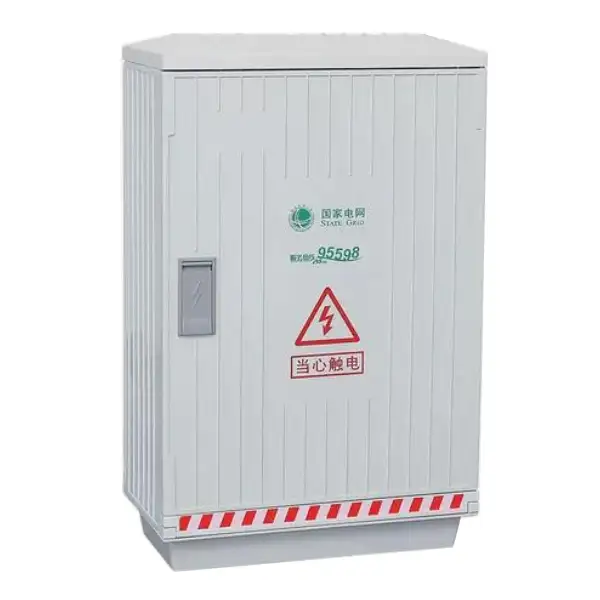

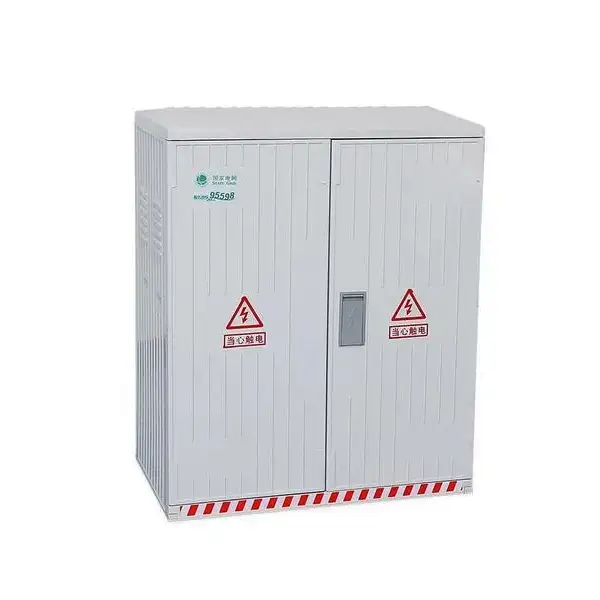

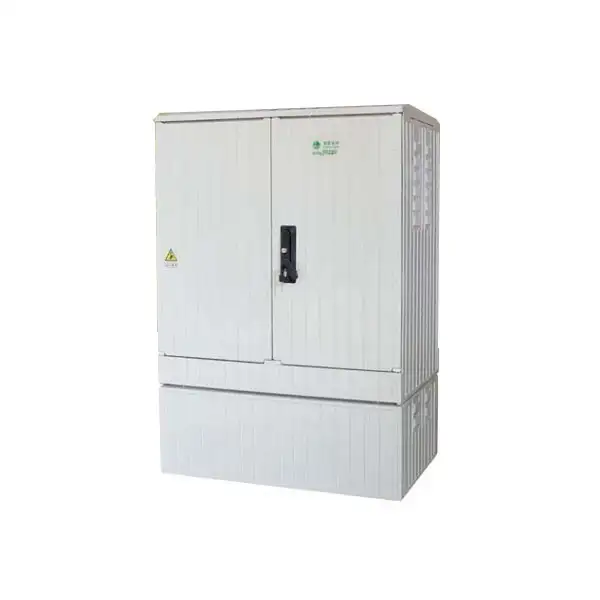

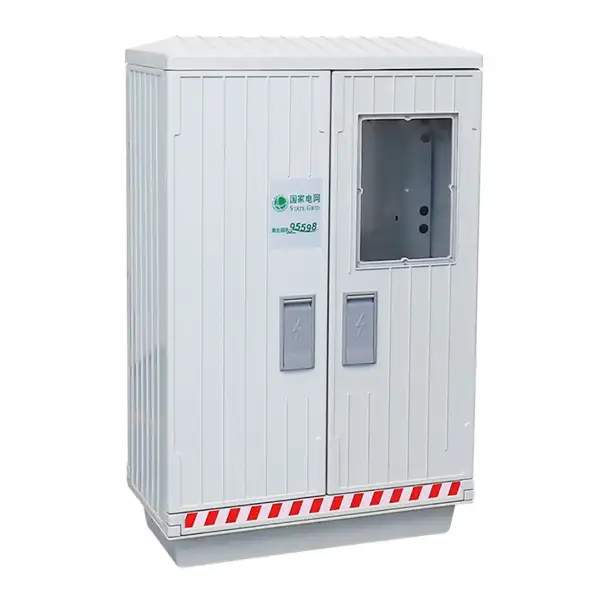

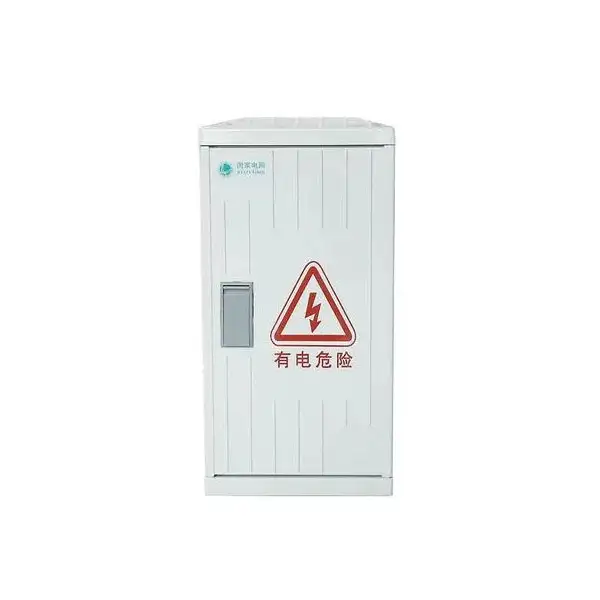

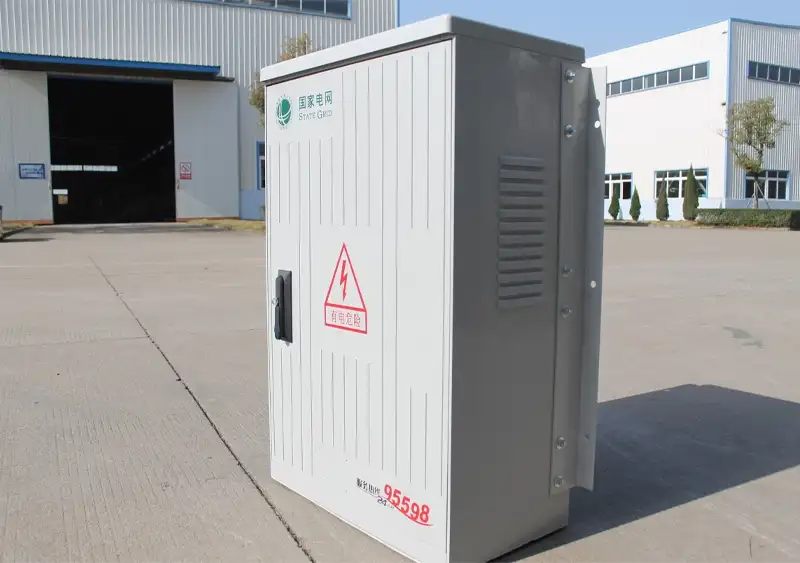

Caja de conexiones de cables de bajo voltaje

La caja de conexiones de cables de bajo voltaje es uno de los principales productos de Cotenele. La caja de la caja de distribución de cables de bajo voltaje KDF1-Q-S está fabricada con material compuesto SMC mediante moldeo por compresión a alta temperatura. Tiene las características de excelente resistencia al impacto, resistencia a la flexión, resistencia al envejecimiento, resistencia a la abrasión, resistencia a la corrosión, durabilidad estética e instalación conveniente. También presenta una alta resistencia al aislamiento, resistencia al arco y alto retardo de llama.

El gabinete cumple completamente con los requisitos de diversos entornos y ubicaciones hostiles en proyectos de ingeniería al aire libre. Dentro de la caja, puede acomodar interruptores con fusibles tipo cuchilla, disyuntores de caja moldeada, interruptores de barra (o seccionadores por interruptor con fusibles), sistemas de barras colectoras, etc. Es adecuado para la transmisión y distribución de energía en lugares públicos como la renovación de redes eléctricas urbanas y rurales, ingeniería municipal, comunidades residenciales, edificios de gran altura, etc., y sirve para el control y protección de circuitos derivados de cables de tipo seco y líneas de alimentación.

Principales parámetros técnicos.

Condiciones de trabajo

1. La temperatura ambiente no excederá de +45°C ni será inferior a -35°C, y la diferencia de temperatura media durante 24 horas no será superior a 35°C.

2. La altitud del lugar de instalación no excederá los 2000 m.

3. La humedad relativa del aire circundante no excederá el 50% a una temperatura máxima de +45°C. A temperaturas más bajas se permite una humedad relativa más alta (p. ej., 80 % a +22 °C). Se tendrán en cuenta los posibles efectos de condensaciones ocasionales debidas a cambios de temperatura.

4. El equipo se instalará en un lugar libre de vibraciones e impactos severos, y donde los componentes eléctricos no estarán sujetos a corrosión.

5. Para uso en condiciones ambientales especiales, el asunto se resolverá mediante consulta entre el usuario y nuestra empresa.

¿Cuáles son las funciones principales de la caja de conexiones de cables de bajo voltaje?

Las funciones principales de la caja de conexiones de cables de bajo voltaje son las siguientes:

1. Función de roscado/estimulador del cable:Cerca de la carga de energía, se pueden usar cajas de distribución para dividir los cables de alimentación principales de sección grande en varios cables de sección más pequeña, cada uno de los cuales suministra energía a diferentes usuarios. Esto puede evitar el desperdicio de tender cables gruesos a lo largo de todo el recorrido.

2. Función de transición/conexión del cable:Cuando la distancia de transmisión de energía es larga y la longitud de un solo cable es insuficiente, es necesario utilizar una caja de distribución para la conexión del relé. En comparación con el uso de múltiples uniones intermedias de cables, el uso de una caja de distribución para conexiones en líneas de más de 1000 metros hará que el sistema sea más confiable y seguro.

¿Cuáles son las ventajas del producto?

1.Apariencia:El gabinete de la caja de conexiones de cables de bajo voltaje tiene las características de ser refinado y estéticamente agradable, con tamaño pequeño, peso liviano y fácil instalación, la estructura externa es compacta y cumple con los requisitos de distancia de fuga.

2.Seguridad:El recinto de la caja de distribución presenta una alta resistencia de aislamiento y una alta rigidez dieléctrica de frecuencia industrial. que ofrece un alto factor de seguridad y es el producto preferido para la renovación de redes eléctricas.

3.Resistencia a la corrosión:Esta caja de conexiones de cables tiene una excelente resistencia a la corrosión, capaz de resistir la corrosión de ácidos, álcalis y sales diluidos. También exhibe una fuerte resistencia a diversos aceites, solventes orgánicos y agua de mar.

4.Vida útil a largo plazo:Esta caja de distribución de bajo voltaje ofrece una excelente resistencia al envejecimiento, con una vida útil de más de 30 años.

5.Resistente y duradero:Este tablero de distribución de baja tensión proporciona buena resistencia al impacto y maquinabilidad, y no se daña fácilmente.

6.Fácil instalación:El aislamiento del recinto de la caja de distribución de baja tensión no requiere conexión a tierra, lo que facilita la instalación y ahorra importantes recursos humanos y materiales.

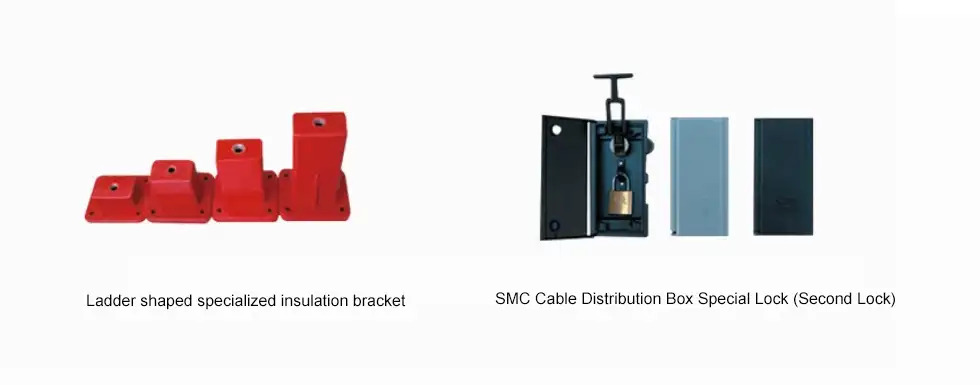

7.Bloqueo:La caja está equipada con soportes aislantes específicos en el interior y una cerradura especial (con un segundo candado) en la puerta.

Los productos Estructura y Componentes

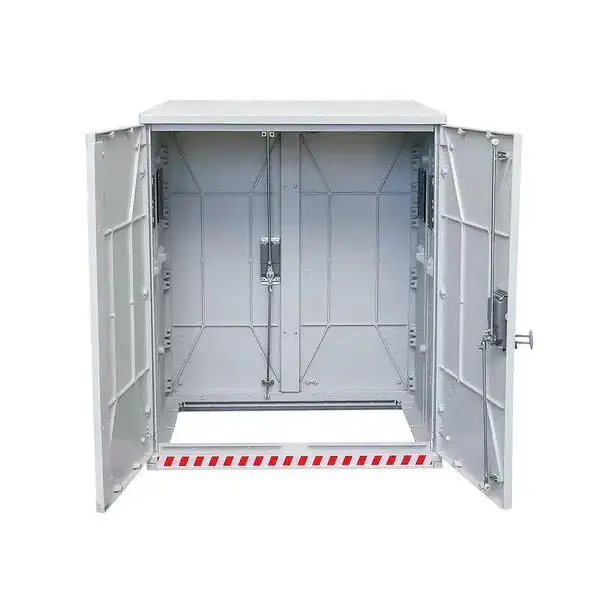

1. Gabinete/Caja:El recinto es la estructura protectora exterior. Debe cumplir con estándares de protección como a prueba de lluvia, polvo, salpicaduras, etc., para garantizar que los componentes internos estén protegidos contra el clima y los entornos adversos.

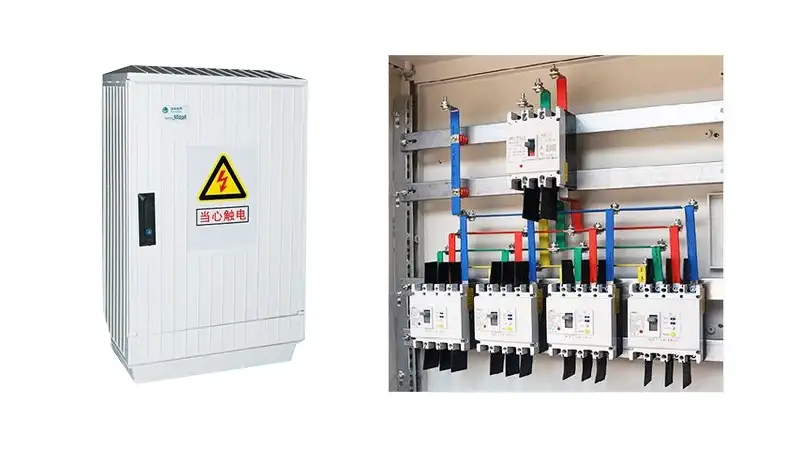

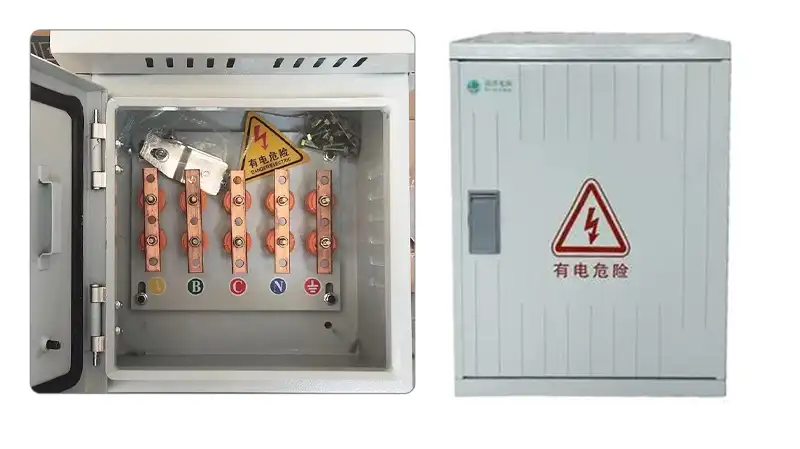

2. Sistema de barras colectoras:El sistema de barras colectoras es el componente interno central para recolectar y distribuir corriente, que son las barras colectoras o conductores típicamente de cobre. Este es el principal canal de distribución de energía.

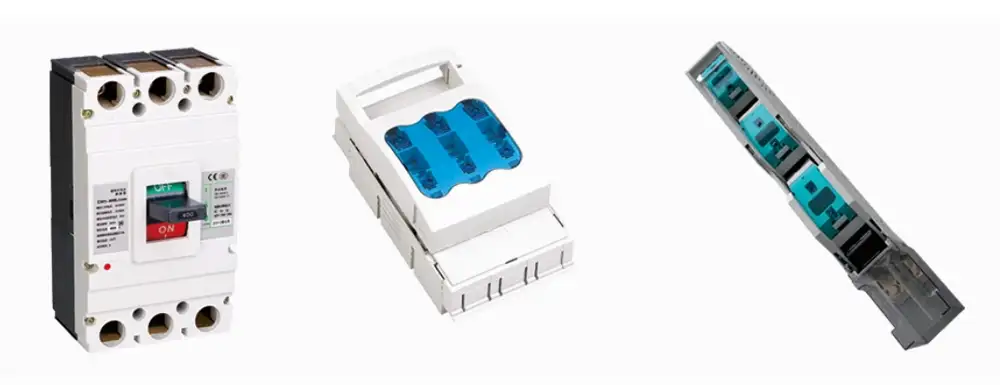

3. Dispositivos de conmutación y protección:Las cajas de distribución avanzadas están equipadas con componentes como seccionadores, fusibles o disyuntores; estos componentes se utilizan para el control de circuitos y la protección contra sobrecargas y cortocircuitos.

4. Conectores de cables y accesorios:Los accesorios incluyen terminales, conectores en T y otros accesorios para conectar cables entrantes y salientes. Las aberturas en la parte inferior para la entrada/salida de cables están equipadas con componentes de sellado para garantizar el grado de protección.

5. Sistema de puesta a tierra:Para garantizar la seguridad del operador, la caja de distribución de bajo voltaje incluye una barra colectora interna de puesta a tierra (bus PE). Todas las piezas metálicas que puedan sufrir tensión deben estar conectadas a tierra de forma segura.

Clasificación de productos

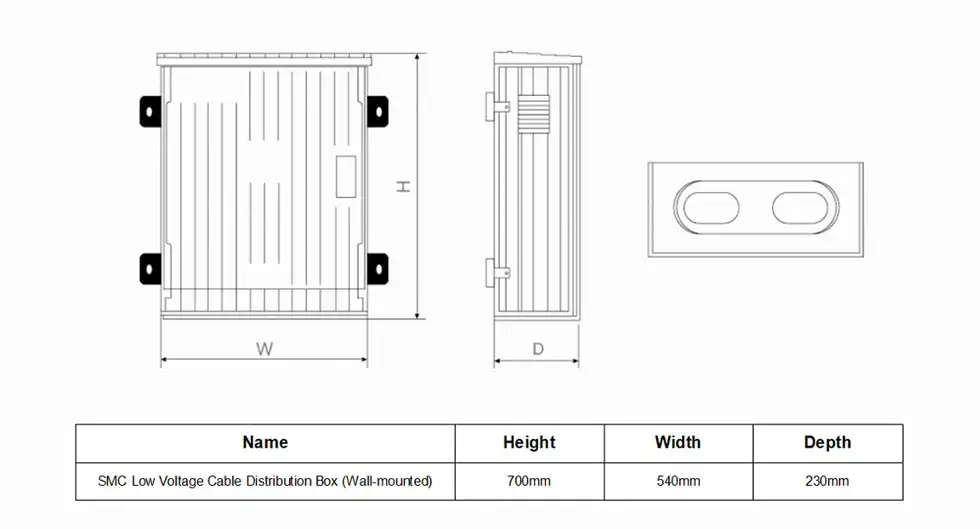

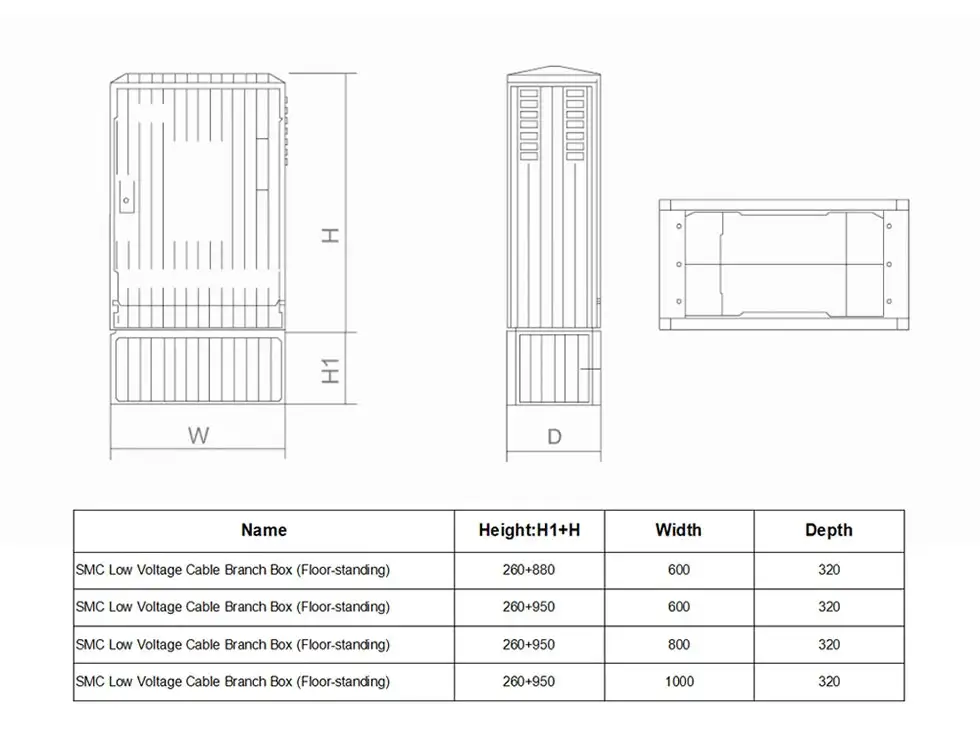

Productos Aspecto y dimensiones

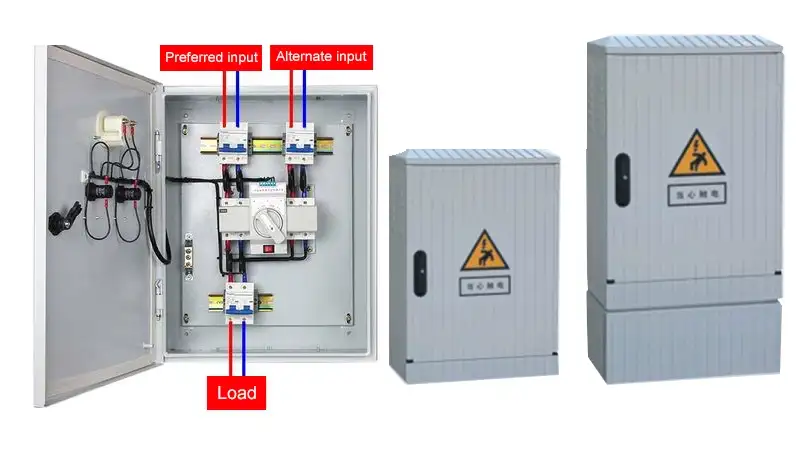

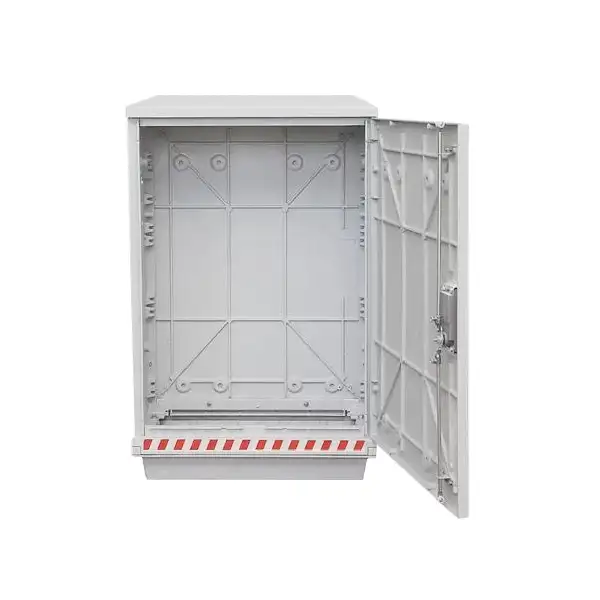

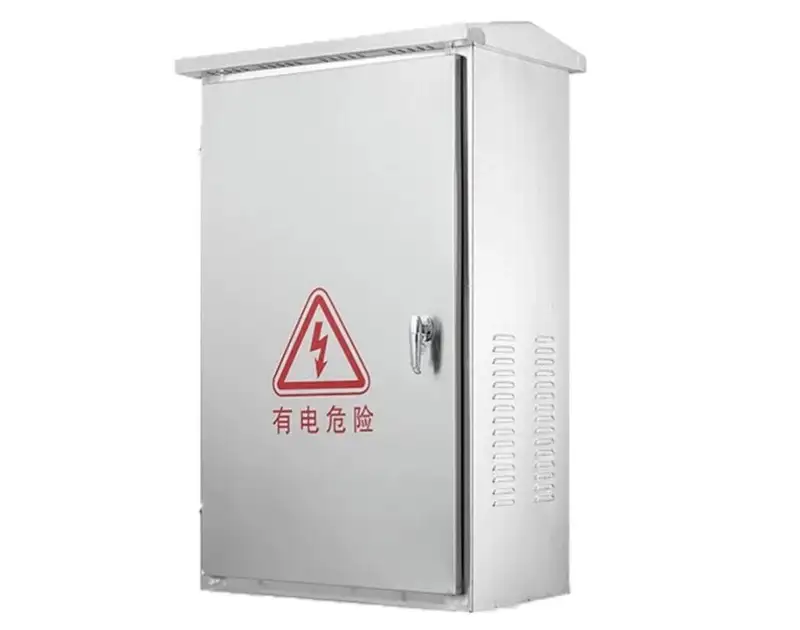

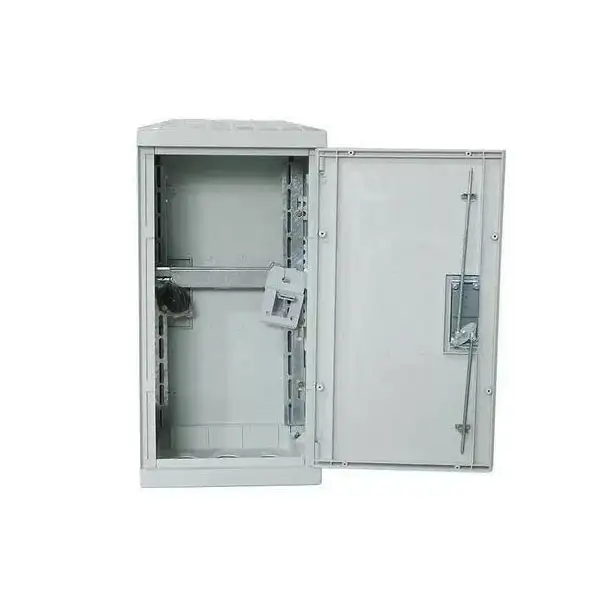

Mostrar productos
