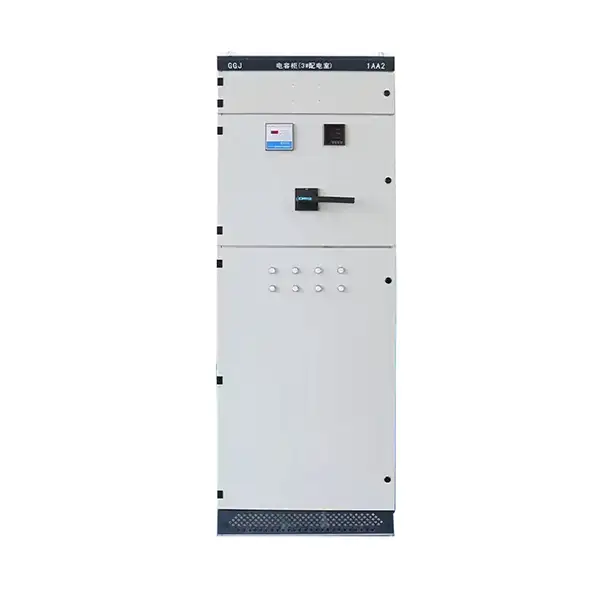

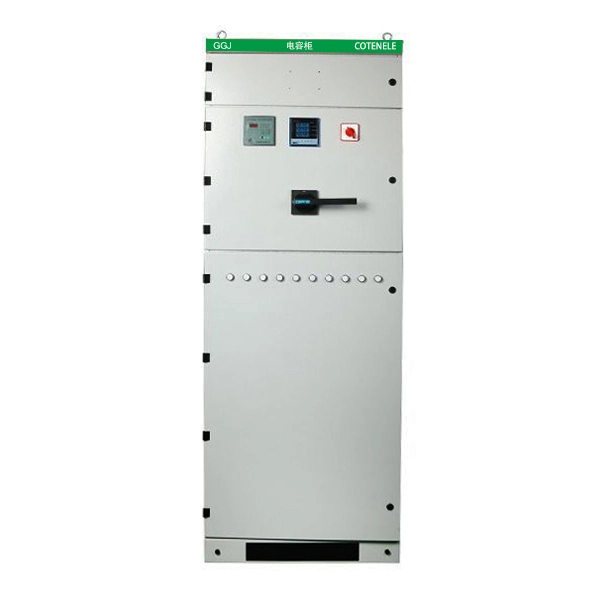

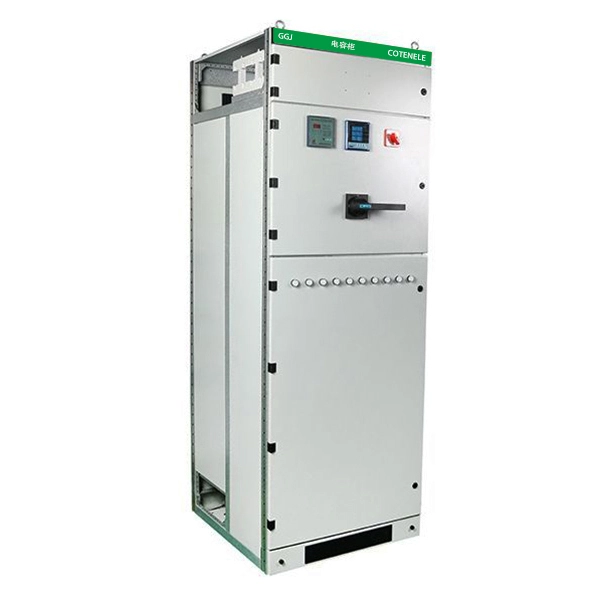

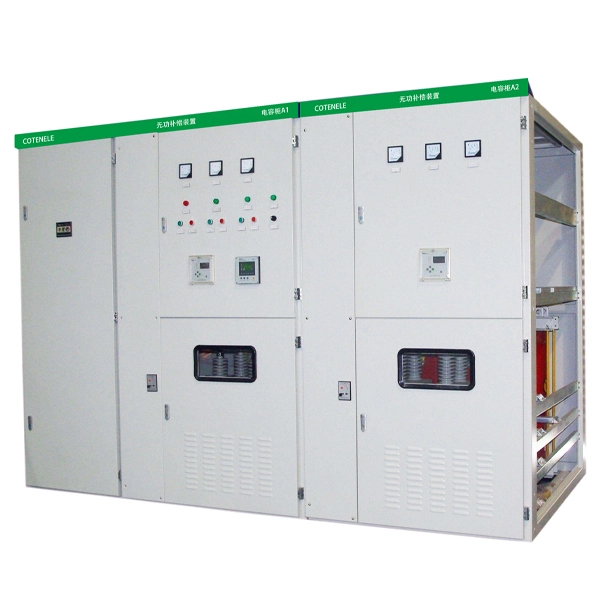

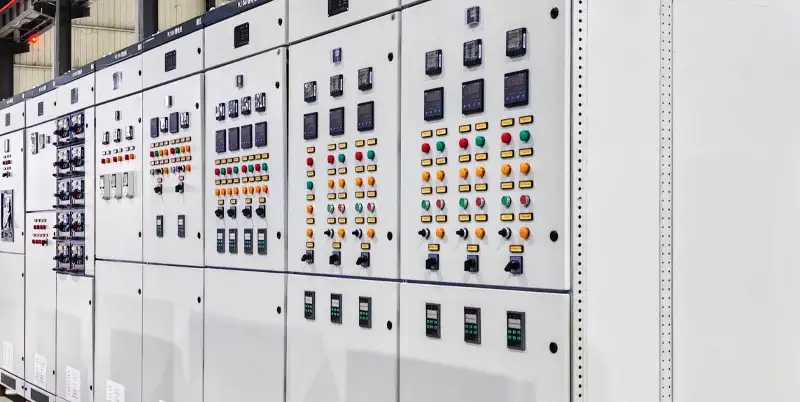

Panel LV del dispositivo automático de compensación de potencia reactiva GGJ

El panel BT del dispositivo de compensación automática de potencia reactiva GGJ es un dispositivo de distribución de energía inteligente fabricado por Cotenele. Esta aparamenta de baja tensión mejora el factor de potencia en redes de baja tensión de 380 V mediante la conmutación automática de condensadores.

Su controlador de microcomputadora rastrea la potencia reactiva en tiempo real y logra una compensación estable por encima de 0,95, con un tiempo de respuesta de tan solo 20 ms. El gabinete proporciona múltiples funciones de protección y admite comunicación para monitoreo de energía.

Este armario eléctrico de baja tensión se utiliza ampliamente en plantas industriales, edificios e instalaciones municipales y es adecuado para transformadores de entre 130 y 600 kVA.

El dispositivo de compensación automática de potencia reactiva GGJ cumple con los estándares nacionales e internacionales, incluidos GB/T 15576, GB 7251.1 e IEC 60439-1, lo que garantiza seguridad y confiabilidad como una solución moderna de ahorro de energía.

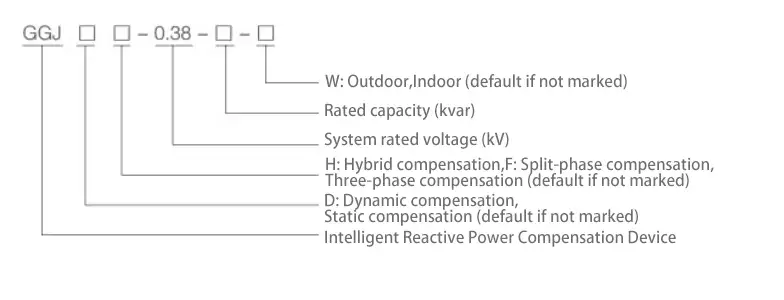

Modelo y significados

Principales parámetros técnicos.

Características del producto

• Adopta un controlador inteligente para el control, que presenta funciones completas y un rendimiento confiable. El modo de compensación es automático y puede elevar el factor de potencia por encima de 0,9.

• Visualización en tiempo real del factor de potencia de la red:

• Rezagado (0,00–0,99)

• Líder (0,00–0,99)

• Proporciona múltiples funciones de protección que incluyen protección contra sobretensión, sobrearmónico, sobrecompensación, falla del sistema, pérdida de fase y sobrecarga.

• Memoriza los parámetros establecidos; Los parámetros no se pierden durante un corte de energía. Cuando la red vuelve a la normalidad, el dispositivo reanuda automáticamente su funcionamiento sin intervención manual.

• Capaz de compensación de fase dividida o compensación híbrida basada en la condición de equilibrio de carga de la red.

• Fuerte capacidad antiinterferente; Puede soportar pulsos de interferencia con una amplitud de 2000 V directamente desde la red, superando los estándares profesionales nacionales.

Función opcional de monitoreo de la red de distribución de energía

• Medición en tiempo real y registro horario de tensión, corriente, frecuencia, potencia activa, potencia reactiva, factor de potencia, energía activa y energía reactiva trifásica en el lado de baja tensión del transformador.

• Distorsión armónica total (THD) de tensión y corriente, así como contenidos armónicos individuales del orden 2 al 25.

• Equipado con interfaces RS-232 y RS-485, que admiten lectura de datos a través de PDA, así como comunicación remota para lectura de medidores inalámbricos, prueba de dispositivos, configuración de parámetros y recuperación de datos registrados y en tiempo real.

• Las funciones de análisis de datos incluyen análisis de carga operativa, consultas estadísticas, evaluación integral de la calidad del suministro de energía, cálculo de la tasa de calificación de voltaje, tasa de carga de la fuente de alimentación, tasa de confiabilidad y tasa de carga máxima, así como consultas de factor de potencia, potencia activa y potencia reactiva por período de tiempo. El sistema también puede generar curvas de voltaje de fase, corriente y factor de potencia, e imprimir análisis completos e informes estadísticos.

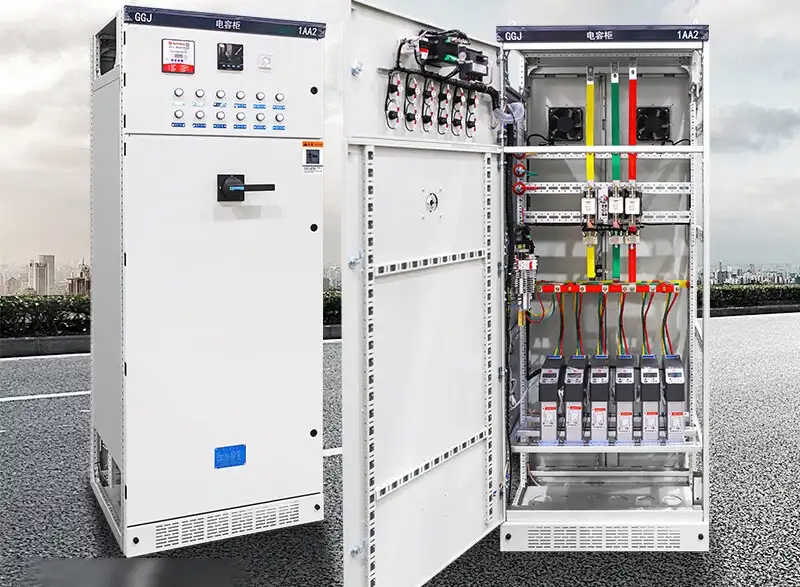

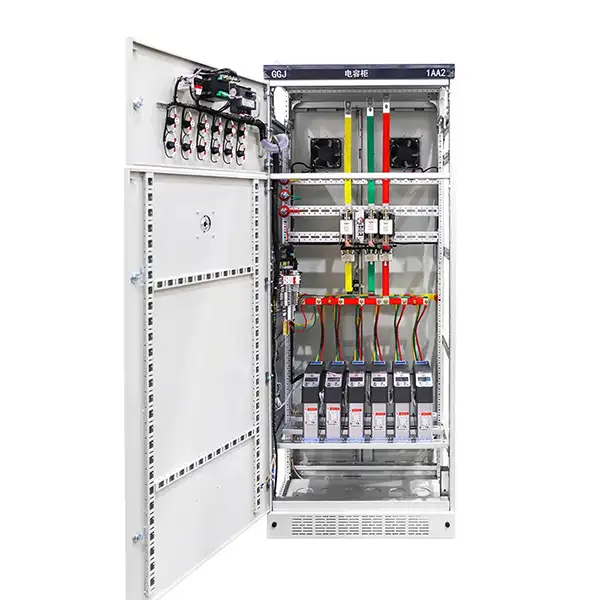

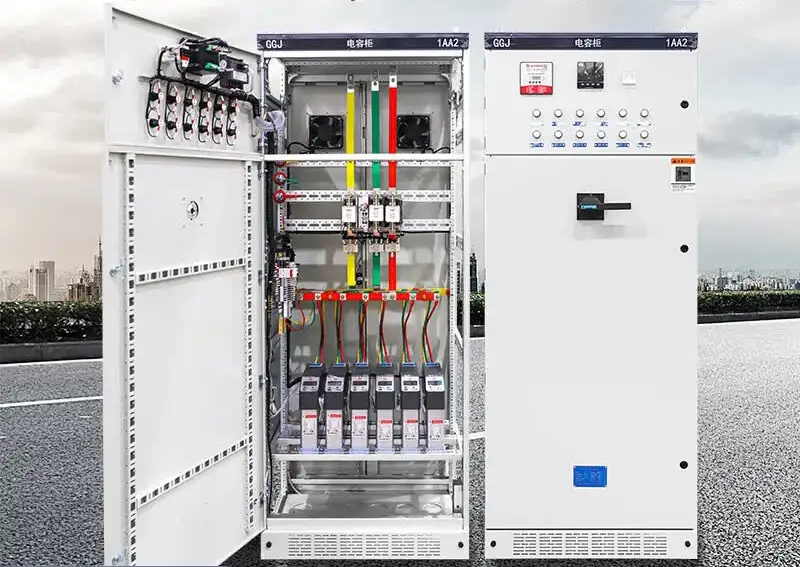

Estructuras de productos y componentes principales

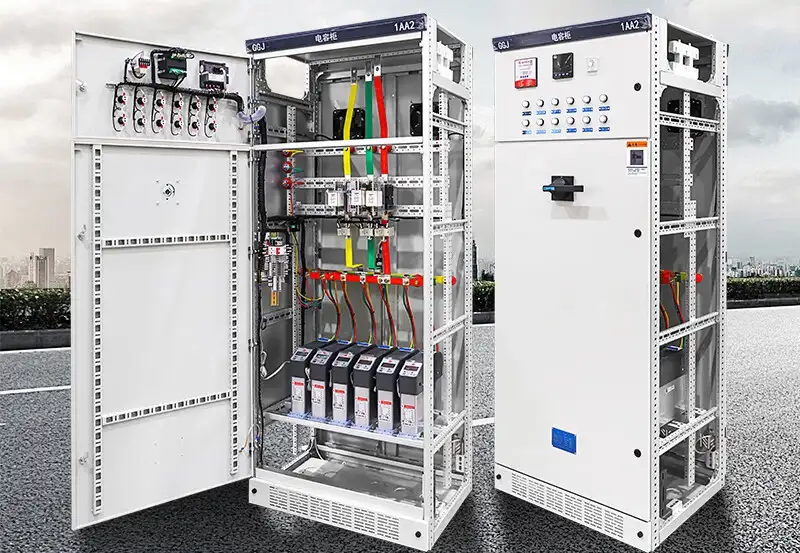

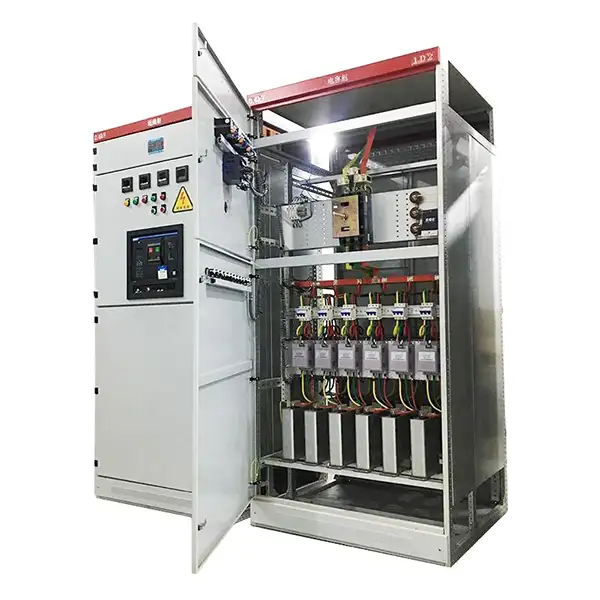

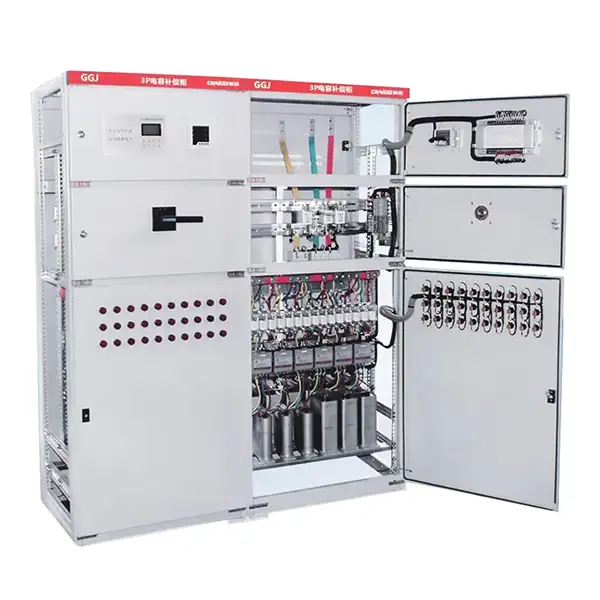

El panel LV del dispositivo de compensación automática de potencia reactiva GGJ está hecho de placa de acero laminada en frío de alta calidad con una estructura cerrada y revestimiento en aerosol anticorrosión. Sus componentes principales incluyen:

Controlador inteligente de potencia reactiva:Este componente es el "cerebro" del dispositivo de compensación, monitorea la potencia reactiva y el factor de potencia en tiempo real y emite comandos de conmutación.

Condensadores de potencia:Elementos de compensación centrales que generan potencia reactiva. Los diseños modernos utilizan principalmente condensadores autorreparables de tipo seco, que superan en rendimiento a los tradicionales llenos de aceite.

Dispositivos de conmutación:Ejecute comandos del controlador para activar o desactivar los condensadores.

Tipos comunes:contactores de condensadores e interruptores rápidos sin conmutación de tiristores.

Desconectar interruptor/fusibles:Proporciona encendido/apagado principal y protección contra cortocircuitos.

Relé de sobrecarga térmica:Proporciona protección contra sobrecargas para los condensadores.

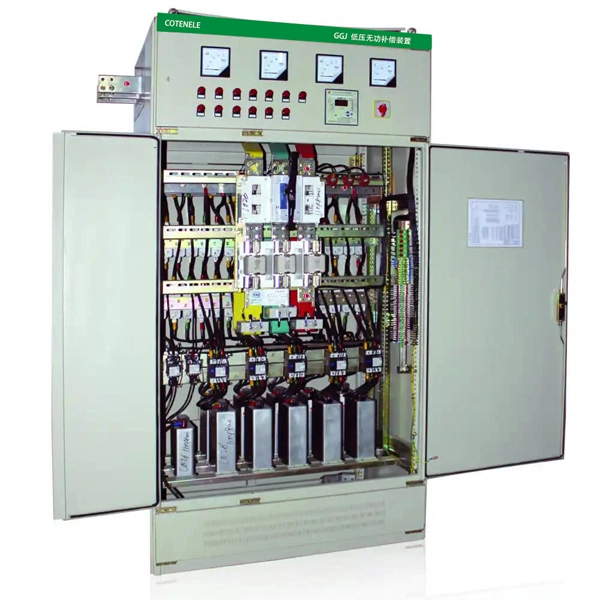

Instrumentos de visualización:El panel generalmente incluye un medidor de factor de potencia, un amperímetro y un voltímetro para monitoreo en tiempo real.

Principio de funcionamiento

El controlador dentro del gabinete monitorea continuamente las señales de voltaje y corriente de la red, calculando la potencia reactiva y el factor de potencia en tiempo real.

Cuando el factor de potencia cae por debajo de un valor objetivo preestablecido (por ejemplo, 0,95), el controlador conmuta automáticamente uno o más bancos de condensadores a través de los dispositivos de conmutación.

Debido a que la corriente del capacitor adelanta al voltaje, la corriente reactiva capacitiva compensa la corriente reactiva retrasada de las cargas inductivas, elevando así el factor de potencia de la red al valor objetivo y logrando el equilibrio de potencia reactiva local.

Este proceso de control automático de circuito cerrado garantiza que el gabinete GGJ rastree con precisión los cambios de carga y al mismo tiempo evite la sobrecompensación y la subcompensación, manteniendo la red en un estado operativo eficiente.

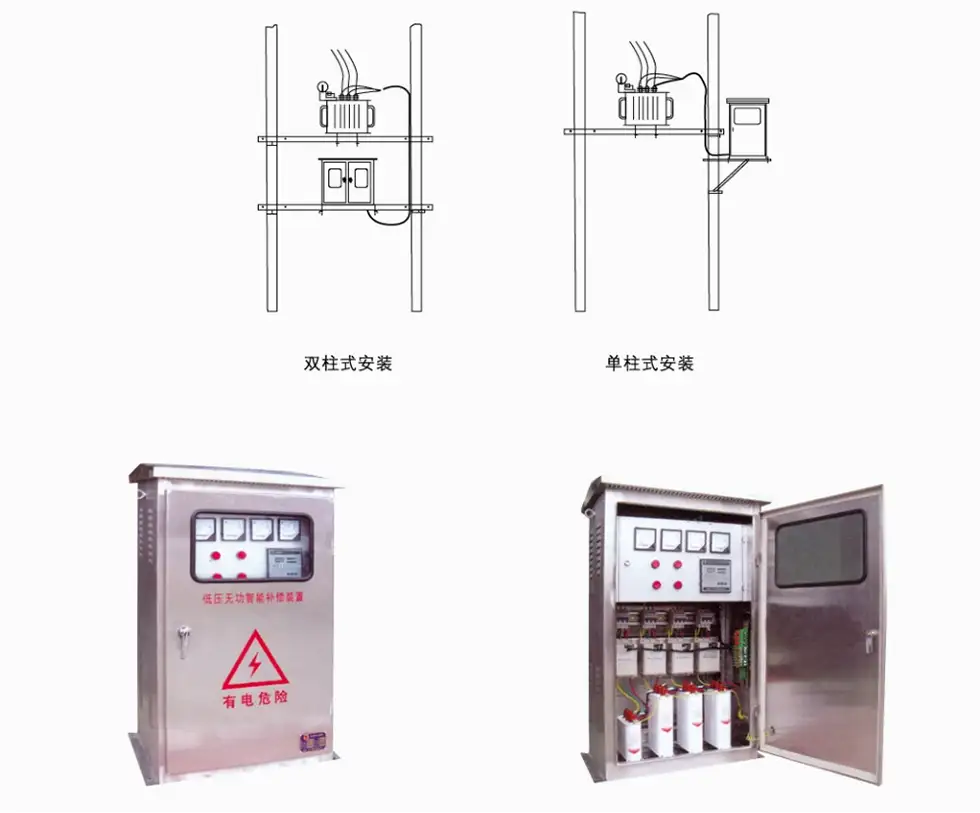

Método de instalación montado en poste al aire libre
