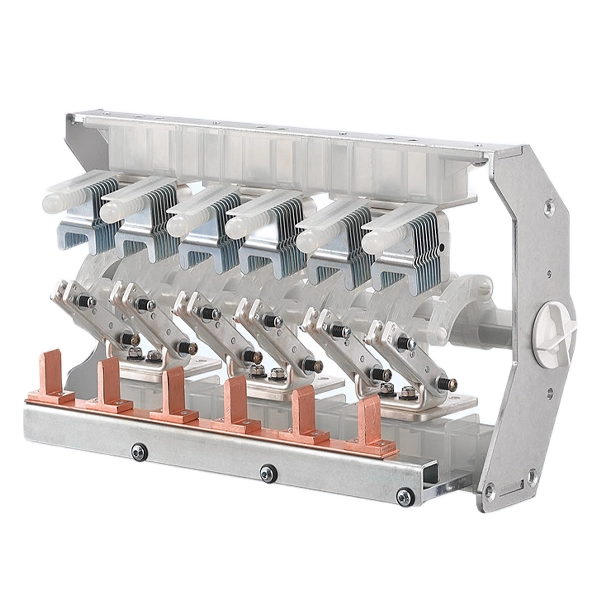

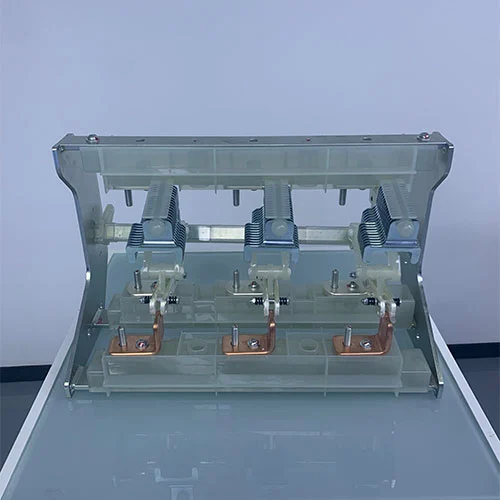

Paneles RMU de 11KV, interruptores de rotura de carga de media tensión para interiores

En las redes de distribución de energía eléctrica de media tensión, se utilizan varios equipos de distribución para garantizar el suministro seguro y confiable de electricidad. Entre estos, los interruptores de carga son componentes críticos en estos tableros, como unidades principales de anillo, tableros ecológicos y tableros aislados en gas. Son componentes especializados diseñados para manejar las demandas rutinarias de energización y desenergización de circuitos eléctricos. Los interruptores de ruptura de carga de media tensión para interiores con paneles RMU de 11 KV de la serie KDK-12D/1250-20 fabricados por Contele han recibido amplios elogios de clientes nacionales y extranjeros durante mucho tiempo.

Modelo y significados

¿Qué es un interruptor de carga?

Los interruptores de interrupción de carga de media tensión para interiores de paneles RMU de 11 kV son dispositivos de conmutación eléctrica ubicados entre interruptores de desconexión y disyuntores, capaces de interrumpir la corriente en condiciones normales de circuito y de sobrecarga especificadas. Pueden interrumpir de forma segura la corriente operativa, pero no son adecuados para interrumpir corrientes de cortocircuito (corrientes de falla). Por lo general, están equipados con dispositivos básicos de extinción de arco, capaces de manejar arcos de carga normal pero insuficientes para extinguir arcos de cortocircuito de alta intensidad.

Principio de funcionamiento de un interruptor de carga

La clave de los interruptores-seccionadores en carga reside en la gestión segura de los arcos eléctricos. Cuando los contactos se separan, la corriente ioniza el aire o el dieléctrico, formando un camino conductor. Si no se controla el arco, se dañarán los contactos y se retrasará la desconexión.

Los métodos de extinción de arco más utilizados incluyen:

1. Extinción del arco por inmersión en aceite:Los contactos están sumergidos en aceite aislante. El calor generado por el arco descompone el aceite, formando gas hidrógeno a alta presión que extingue rápidamente el arco.

2. Extinción de arco de gas (tipo chorro):El material sólido extintor de arco se calienta y vaporiza, expulsando gas para extinguir el arco.

3. Extinción de arco con aire comprimido o gas:El aire suministrado mecánicamente extingue el arco (como en los primeros SF₆).

4. Extinción del arco al vacío:Los contactos están sellados en una botella al vacío. En el punto cero de CA, el arco se extingue instantáneamente, restableciendo la rigidez dieléctrica.

Funciones principales

Los interruptores de ruptura de carga de media tensión para interiores de paneles RMU de 11KV son componentes muy importantes para las unidades principales de anillo y los tableros de distribución ecológicos, tienen varias funciones críticas:

1. Conmutación de circuito de rutina: Puede operarse de forma manual o remota para habilitar/deshabilitar el suministro de energía hacia y desde la línea, adecuado para mantenimiento o conmutación de red en anillo.

2. Capacidad de carga de corriente y capacidad de resistencia: Puede transportar corriente nominal y soportar la tensión mecánica y térmica de la corriente de cortocircuito durante un período corto.

3. Punto de Aislamiento Visual: Proporciona un punto de desconexión visual confiable, garantizando la seguridad del personal de mantenimiento.

4. Protección en conjunto con fusibles: En una unidad de red en anillo, el interruptor de carga funciona en conjunto con fusibles para lograr la desconexión automática por falla, evitando que la operación monofásica dañe la carga.

Interruptor de ruptura de carga versus seccionador versus disyuntor de vacío

Para apreciar plenamente el papel del interruptor de carga, es fundamental compararlo con sus homólogos.

En general, el interruptor de carga es un componente de función eficiente y especializado para la unidad principal de anillo de media tensión o aparamenta ecológica. Al dominar la interrupción segura de las corrientes de carga y asociarse perfectamente con fusibles para la protección contra fallas, proporciona una solución económica, compacta y confiable para la gran mayoría de las operaciones de conmutación en redes de distribución de media tensión. Si bien el seccionador brinda seguridad a través del aislamiento y el disyuntor brinda protección integral, el interruptor de carga es el caballo de batalla que administra activamente el flujo de energía en el día a día.

Parámetros técnicos

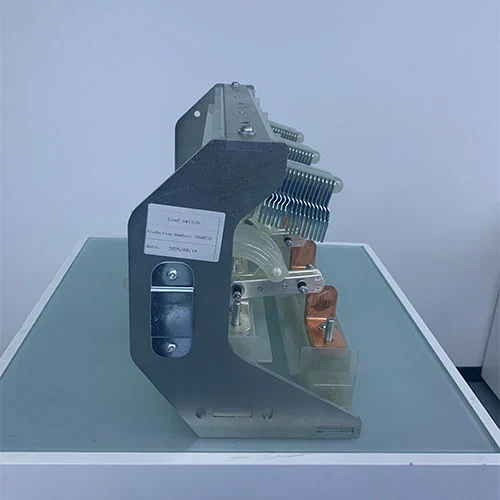

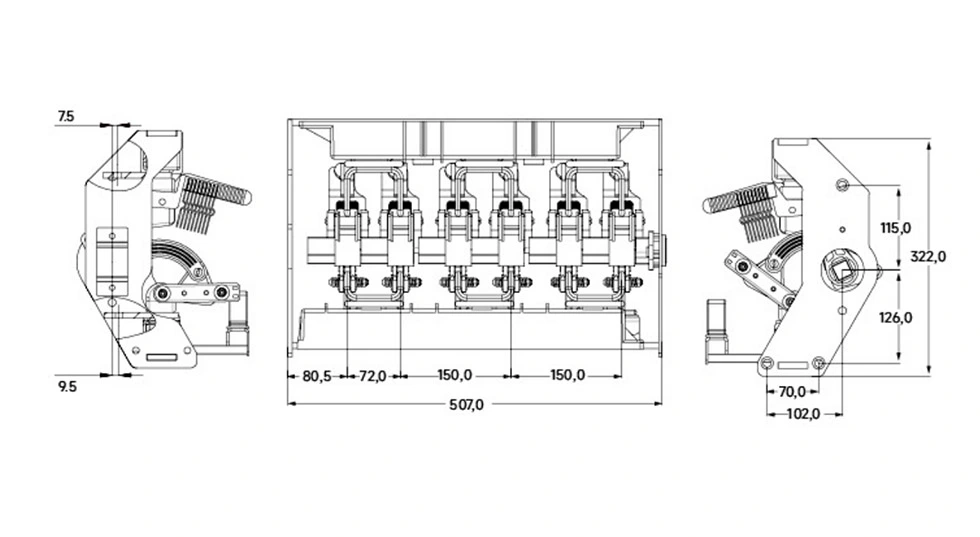

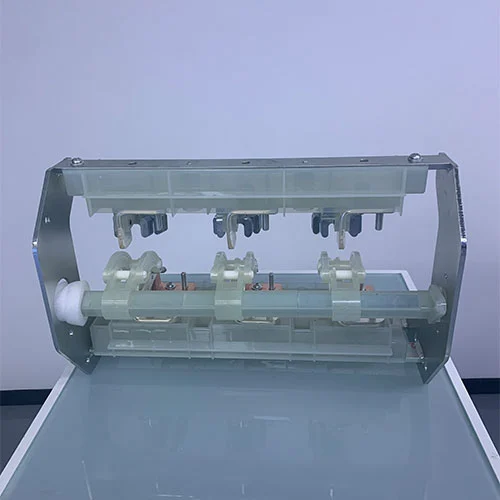

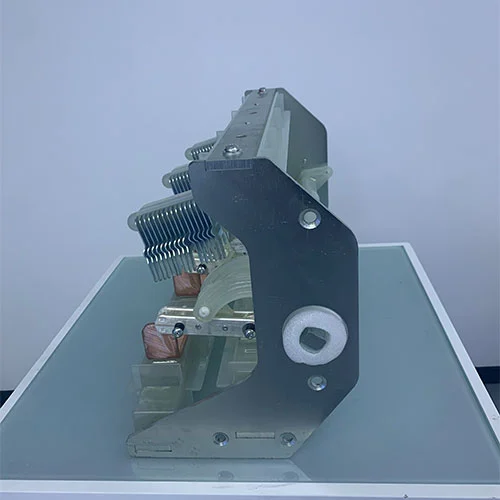

Apariencia y dimensión

Preguntas frecuentes

P1. ¿Cuál es la función principal de un interruptor-seccionador?

R: La función principal de los interruptores de ruptura de carga de voltaje medio para interiores de paneles RMU de 11KV es encender y apagar la alimentación. Usamos un interruptor de carga para cortar la energía de manera segura cuando un electricista necesita realizar mantenimiento en una línea. Está diseñado para manejar la corriente normal que fluye a través del sistema todos los días.

P2. ¿Cuánto suele durar un interruptor seccionador de carga?

R: La mayoría de los interruptores seccionadores de carga modernos, especialmente los que utilizan tecnología de vacío, son muy duraderos. Están clasificados para un número específico de operaciones (por ejemplo, 1.000 o 2.000 veces). En condiciones normales de trabajo, pueden durar décadas sin necesidad de sustituir las piezas principales.

P3. ¿Es seguro tocar un interruptor seccionador de carga?

R: En los cuadros modernos, el interruptor seccionador de carga generalmente está sellado dentro de un tanque metálico (como en un cuadro "aislado por gas" o "ecológico). No se puede tocarlo directamente. El exterior del gabinete está conectado a tierra, por lo que si el equipo está instalado correctamente, es seguro para los operadores pararse frente a él y operar la manija.

P4. ¿Por qué un interruptor de carga es más barato que un disyuntor?

R:Un disyuntor es una máquina muy compleja. Tiene que ser lo suficientemente fuerte como para captar y detener una enorme explosión de energía similar a un rayo (un cortocircuito). Un interruptor de carga sólo tiene que detener el flujo normal de electricidad. Debido a que las piezas internas no tienen que ser tan resistentes, el costo de fabricación es menor.

P5. ¿Puedo usar un interruptor de carga para un motor grande de fábrica?

R: Normalmente, no. Los motores grandes crean problemas especiales cuando los apagas. Requieren un dispositivo (como un contactor o un disyuntor específico) que esté diseñado para manejar ese tipo específico de contragolpe eléctrico. Los interruptores seccionadores de carga son los mejores para cables, líneas de distribución y transformadores.

Nuestro compromiso de servicio postventa

Creemos que nuestra asociación con usted comenzó después de que se completó la transacción. Nuestra empresa se compromete a brindar soporte confiable para garantizar que su equipo pueda funcionar sin problemas durante toda su vida útil. Estos son los servicios que puede obtener de nosotros:

Soporte Técnico y Capacitación: Orientación remota y capacitación gratuita; Primer año de mantenimiento gratuito.

Respuesta rápida: consultas atendidas en 1 hora, lo que garantiza una resolución oportuna del problema.

Consulta de por vida: Consulta técnica y soporte brindado durante todo el ciclo de vida del equipo.

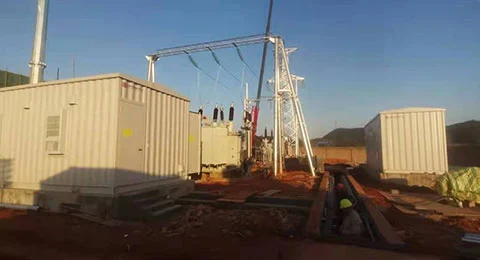

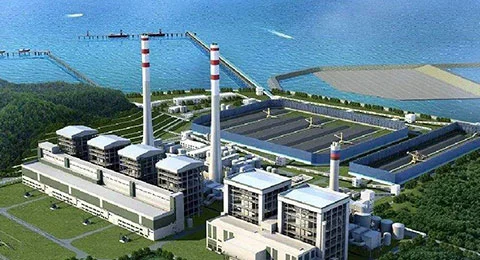

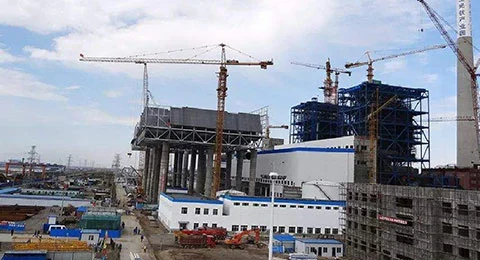

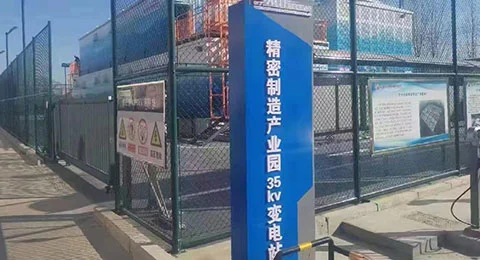

Casos de clientes

1. Proyecto de distribución de energía regional de State Grid en el este de China

2. Proyecto fotovoltaico de 1600 MW de la nueva base energética de la provincia de Qinghai

3. Ampliación de la subestación de 110 kV de la mina de oro Aini de Tayikistán

4. Suministro completo de equipos eléctricos para el ferrocarril Sichuan-Tíbet

¿Por qué elegir Cotenele Eléctrico?

1. Fabricante profesional en China, suministro directo de fábrica, admite compras al por mayor.

2. Los productos cuentan con la certificación ISO9001/14001/18001.

3. Años de experiencia cooperando con clientes nacionales e internacionales y estudios de casos del mundo real garantizan el éxito.

4. Investigación y desarrollo innovadores, actualizando continuamente los gabinetes de gas ecológicos de la serie RHSV.
