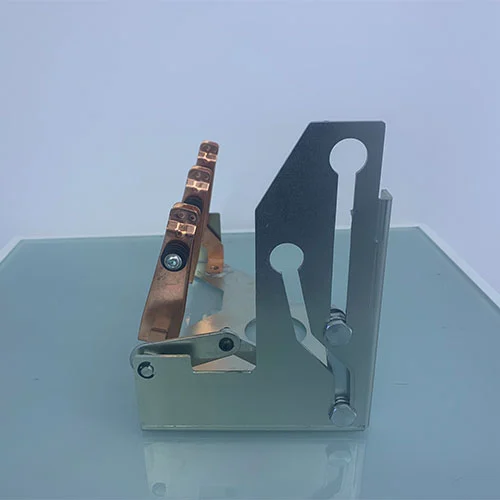

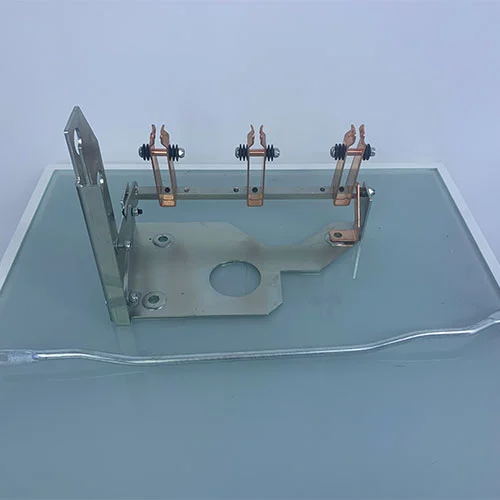

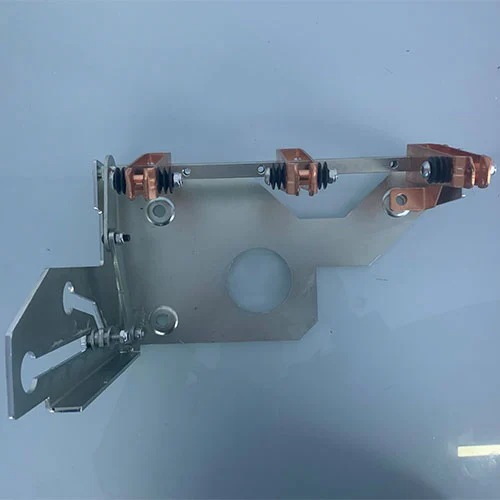

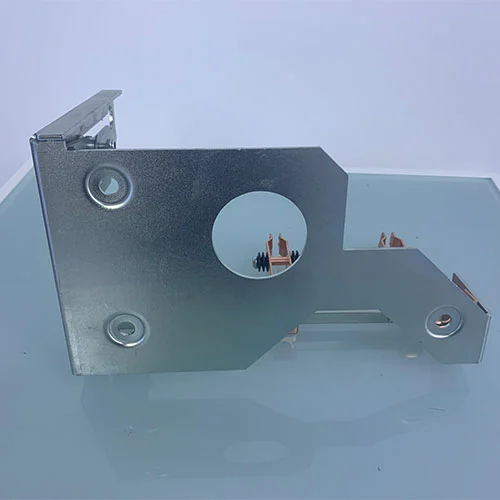

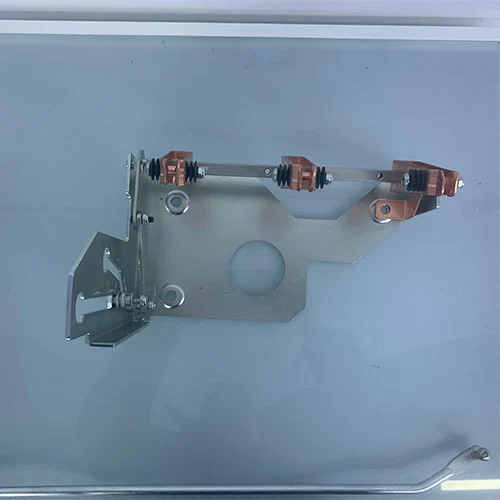

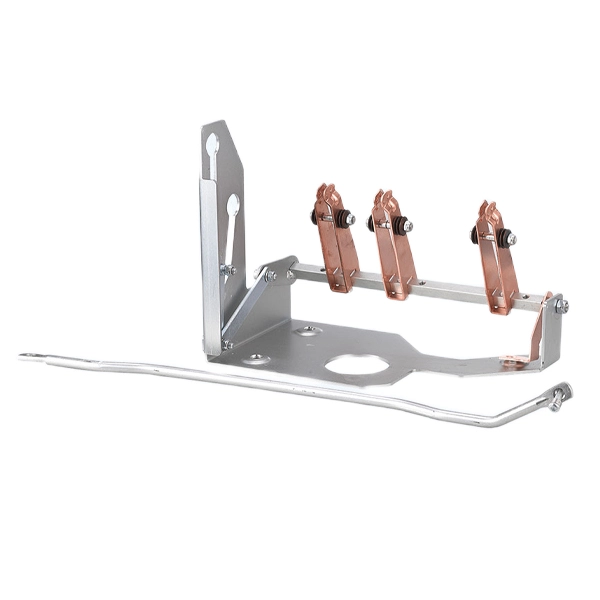

Seccionador de puesta a tierra interior de media tensión de 11KV para RMU

Una unidad principal en anillo (RMU) es un equipo de energía vital para garantizar un suministro de electricidad continuo y confiable a los usuarios finales en las redes de distribución de energía modernas. Los seccionadores de puesta a tierra generalmente se montan en estas RMU de subestaciones de distribución secundaria.

Las RMU tienen características de tamaño compacto y multifuncionales, la seguridad del personal y los equipos durante las unidades principales del anillo necesitan mantenimiento y cuando se encuentran en condiciones de falla es primordial. El interruptor de puesta a tierra interior de voltaje medio de 11 KV para RMU es un componente específico pero crítico. Aunque la estructura del interruptor de puesta a tierra es simple, es la piedra angular de los procedimientos operativos seguros, que pueden proporcionar una conexión segura y verificable entre las partes desenergizadas del circuito eléctrico y la tierra.

Modelo y significados

¿Qué es un interruptor de puesta a tierra?

Un interruptor de puesta a tierra interior de media tensión de 11 kV para RMU es un interruptor mecánico generalmente integrado en un componente de media tensión del conjunto de aparamenta, como una RMU, una aparamenta ecológica y una aparamenta con aislamiento de gas. Su propósito principal es conectar una parte específica de un circuito, como un alimentador de cable o una barra colectora, directamente a tierra. El seccionador de puesta a tierra es diferente del disyuntor de vacío o del seccionador de carga; el seccionador de puesta a tierra no está diseñado para interrumpir la corriente de carga o la corriente de falla en circunstancias normales. En cambio, es un dispositivo de seguridad que funciona solo después de que el dispositivo de conmutación primario haya desactivado el circuito. Proporciona una indicación visible y positiva de que la sección aguas abajo de la red está conectada a tierra, lo que garantiza que sea seguro para los técnicos trabajar en ella.

¿Cómo funciona este producto?

El seccionador de puesta a tierra interior de media tensión de 11 kV para RMU garantiza un mantenimiento seguro y protección del sistema al establecer una ruta de conexión a tierra de baja impedancia. Su funcionamiento comprende tres etapas clave:

1. Funcionamiento mecánico:El seccionador de tierra se acciona a través de un mecanismo externo, habitualmente mediante palancas manuales o dispositivos eléctricos de accionamiento remoto. Este mecanismo impulsa un conjunto de contactos móviles hacia un conjunto de contactos fijos. La operación suele ser del tipo "a prueba de cierre", lo que significa que el interruptor tiene la resistencia mecánica para cerrarse contra una corriente de falla si ocurre un error, aunque no puede abrirse en caso de falla.

2. Establecimiento del camino terrestre:Cuando los contactos móviles se acoplan con los contactos fijos, crean una trayectoria metálica continua. Un extremo de este camino está conectado al conductor de alto voltaje (por ejemplo, la terminación del cable). El otro extremo está sólidamente atornillado a la barra de tierra de la RMU, que a su vez está conectada a la red de tierra de la estación. Esto efectivamente pone en cortocircuito los conductores de fase a tierra.

3. Enclavamiento de seguridad:Un aspecto fundamental de su funcionamiento son los estrictos enclavamientos mecánicos (parte de la lógica de las "cinco prevenciones"). Estos enclavamientos evitan que el seccionador de tierra se cierre mientras el interruptor principal (interruptor-seccionador de carga o disyuntor) está en la posición cerrada y, a la inversa, evitan que el interruptor principal se cierre mientras el seccionador de tierra está activado. Esto evita fallas catastróficas "muy cortas".

¿Cuáles son las funciones de este producto?

El Seccionador de Tierra Interior de Media Tensión 11kV para RMU proporciona importantes funciones operativas y de seguridad:

1.Seguridad del personal

Conecta a tierra los cables y barras colectoras aguas abajo para garantizar un entorno de trabajo sin potencial.

Protege al personal de mantenimiento de condiciones eléctricas inesperadas, como suministro inverso, voltaje inducido, rayos o carga residual.

2.Disipación de carga residual

Los cables de media tensión almacenan energía capacitiva.

El interruptor proporciona una ruta de descarga controlada después de la desconexión de la fuente de alimentación, eliminando el riesgo de descarga eléctrica.

3.Indicación y verificación de estado

Proporciona una indicación visual clara en el panel RMU.

Combinado con indicadores de presencia de voltaje, los técnicos pueden verificar la seguridad del circuito antes de la operación.

4.Habilitar la prueba de cables

Facilita de forma segura pruebas eléctricas como resistencia de aislamiento o pruebas VLF.

Después de la prueba, el interruptor descarga de forma segura el voltaje de prueba acumulado de la capacitancia del cable.

¿Cómo debo proceder?

1. Desconexión del interruptor de puesta a tierra:Inserte la manija de operación en el orificio de operación del interruptor de conexión a tierra y gire el pasador inverso para desconectarlo.

2. Dentro del orificio de operación del interruptor de carga, gírelo en el sentido de las agujas del reloj (presione el botón de cierre para operación eléctrica) para cerrar el interruptor.

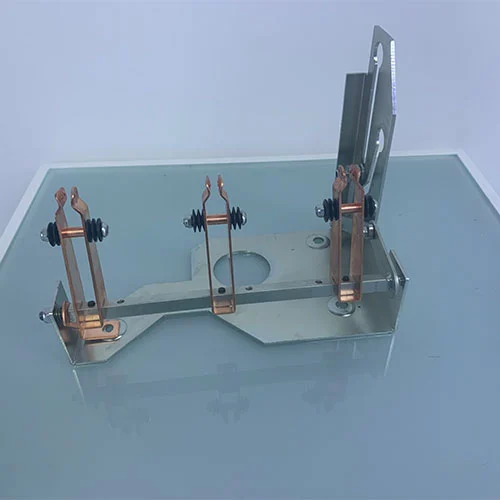

3. Cuando se utilizan contactos en forma de abanico, los contactos de tierra del interruptor de tierra inferior se ensamblan en las posiciones 1, 4 y 6.

4. Cuando se utilizan barras de cobre para superposición, los contactos de tierra del interruptor de tierra inferior se ensamblan en las posiciones 2, 3 y 5.

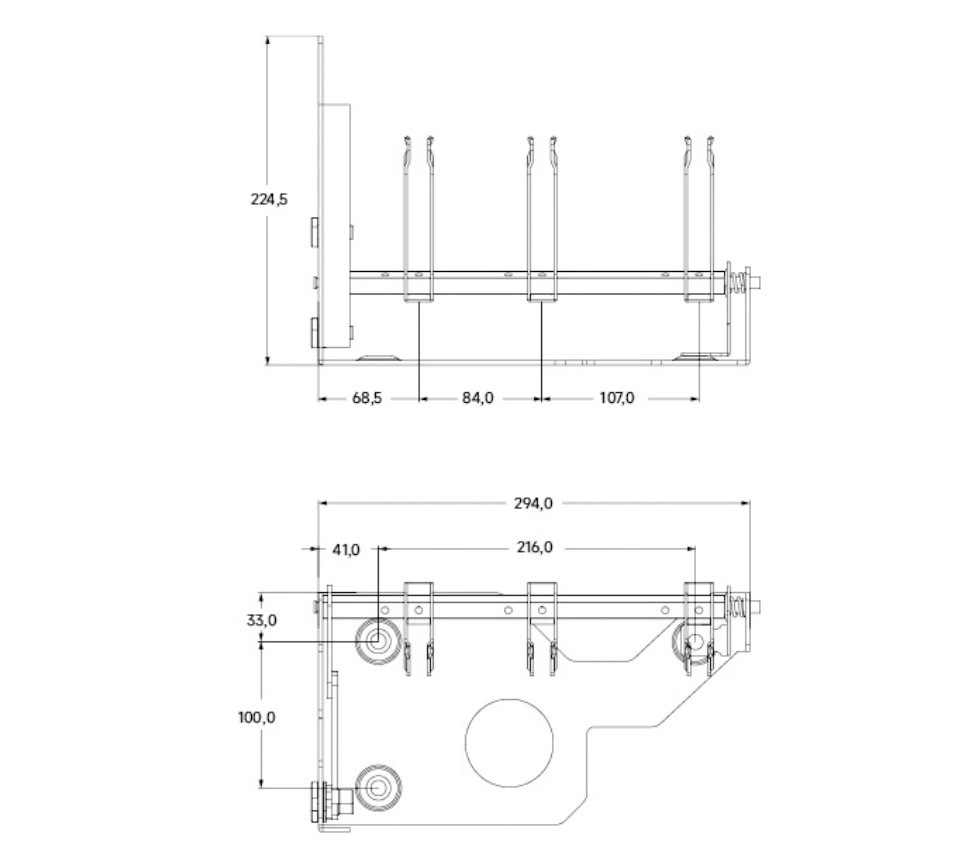

Apariencia y dimensión
