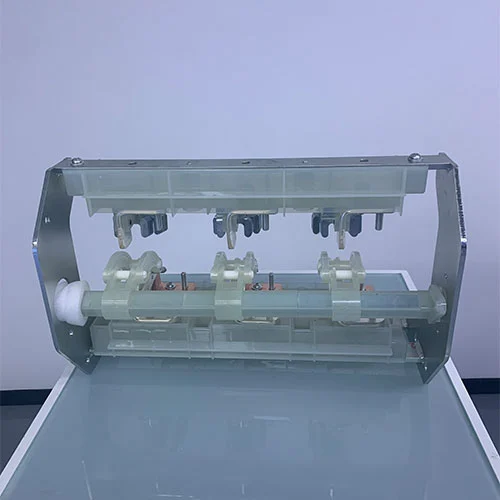

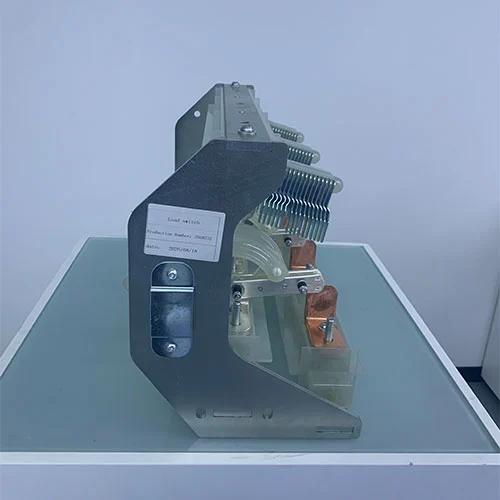

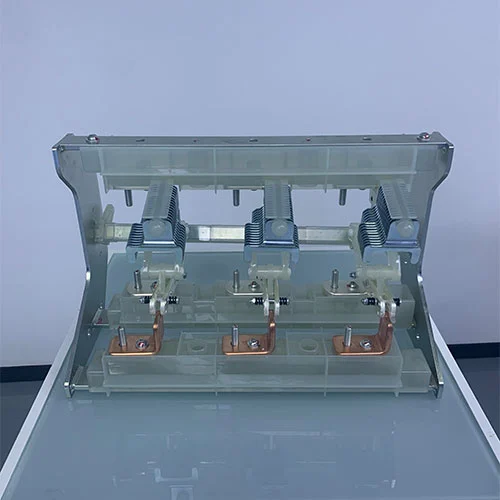

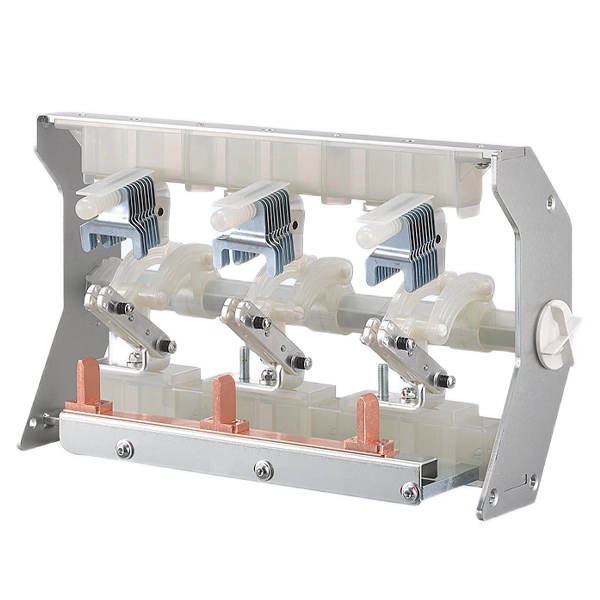

Interruptor de carga de unidad principal de anillo de media tensión de 11 KV

El interruptor de carga de unidad principal de anillo de media tensión de 11 kV es el componente central de una unidad de red en anillo que se utiliza para controlar el interruptor de corriente nominal. Cotenele proporciona interruptores de carga y soluciones de unidades de red en anillo altamente confiables.

Corriente soportada de corta duración: Corriente soportada de corta duración del circuito principal de hasta 20 kA (4 s), 25 kA (3 s); interruptor de puesta a tierra corriente soportada de corta duración 20kA (4s).

Vida mecánica: Interruptor de carga 5000 operaciones, interruptor de puesta a tierra 3000 operaciones.

Cumplimiento de estándares: GB3804-2017, GB16926-2009, GB/T1985-2023.

Modelo y significado

¿Qué es un interruptor de carga?

Es un dispositivo de conmutación mecánico generalmente montado en una unidad principal de anillo o en un interruptor aislado por gas, que es capaz de generar, transportar y interrumpir corrientes eléctricas en condiciones normales del circuito. Lo que incluye operar en condiciones como corrientes de carga, condiciones sin carga o pequeñas corrientes inductivas (como energizar un transformador).

El interruptor de carga es diferente del seccionador. Generalmente se usa para manejar la tensión eléctrica de interrumpir el flujo de energía cuando el sistema funciona normalmente. está equipado con un sistema de extinción de arco para apagar de forma segura el arco eléctrico generado cuando los contactos se separan bajo carga. Los métodos comunes de extinción de arco incluyen la interrupción del vacío, la inmersión en gas SF6 o la compresión de aire (tipo soplador).

Principales funciones y roles de un interruptor de carga

La función más importante de un interruptor seccionador de carga es el control operativo y no la protección contra fallas. Sus funciones principales incluyen:

Corriente de carga de conmutación:Una función principal del interruptor seccionador de carga es conectar y desconectar circuitos que transportan su corriente de funcionamiento normal de forma segura. para que los operadores energicen o desenergicen secciones de la red eléctrica, como transformadores o anillos de cables, para mantenimiento o reconfiguración de rutina.

Transporte actual:El interruptor de carga puede transportar continuamente la corriente nominal sin sobrecalentarse cuando está cerrado, lo que garantiza una transmisión de energía eficiente a través de la RMU.

Soportar fallas:Un interruptor seccionador de carga debe ser lo suficientemente robusto como para soportar las inmensas tensiones electromagnéticas y térmicas de una corriente de falla que fluye a través de él hasta que un dispositivo de protección aguas arriba (como un fusible o disyuntor) solucione la falla debido a que no puede interrumpir una falla de cortocircuito, lo que se denomina capacidad de "conexión de falla".

Proporcionar aislamiento:Muchos interruptores de carga están diseñados para proporcionar un punto de aislamiento visible o confiable, asegurando que el equipo aguas abajo esté desconectado de manera segura de la fuente de energía durante el mantenimiento.

¿Dónde se puede utilizar este producto?

El interruptor de carga de unidad principal de anillo de media tensión de 11 kV es el caballo de batalla de las unidades principales de anillo y se utiliza ampliamente en redes de distribución de media tensión (normalmente hasta 24 kV o 40,5 kV).

Protección de Transformador (con Fusibles):Un interruptor de carga a menudo se combina con fusibles de media tensión en la unidad principal del anillo de la unidad F para proteger los transformadores de distribución. El interruptor de carga se encargará del circuito de funcionamiento normal, mientras que el fusible se encargará de interrumpir cualquier corriente de falla.

Conmutación de cables:El interruptor seccionador de carga crea redes de circuito cerrado a través de cables de alimentación de entrada y salida.

Compatibilidad con aislamiento moderno:

RMU aisladas con SF6:Los interruptores de corte en carga se utilizan comúnmente en unidades principales de anillo aisladas con gas de hexafluoruro de azufre. SF6 tiene un excelente rendimiento de aislamiento y ayuda a apagar el arco, que tiene características de tamaño compacto y carcasa sellada.

RMU ecológicas:Con el impulso para reducir las emisiones de SF6, los interruptores de carga ahora se implementan con éxito en medios "verdes" o respetuosos con el medio ambiente utilizando medios aislantes alternativos como aire seco, nitrógeno o mezclas de fluoronitrilo. Los diseños modernos optimizan la estructura de contacto para garantizar una extinción confiable del arco en estos gases amigables con el medio ambiente.

Interruptor de ruptura de carga versus disyuntores de vacío versus seccionadores

Todos los interruptores de carga, disyuntores de vacío y seccionadores son componentes principales de la RMU y de los tableros de distribución ecológicos y aislados en gas, pero existen muchas diferencias entre estos tres componentes en cuanto a sus funciones y estructuras:

El interruptor de carga de unidad principal en anillo de media tensión de 11 KV es el dispositivo principal para el control de rutina del flujo de energía dentro de una unidad principal en anillo. Ofrece la capacidad crítica de administrar de forma segura circuitos activos mientras mantiene un factor de forma compacto adecuado para gabinetes sellados modernos, ya sea que utilicen gas SF6 tradicional o nuevas alternativas respetuosas con el medio ambiente. Su función es distinta de la del seccionador puramente de seguridad y del disyuntor de protección.

Parámetros técnicos

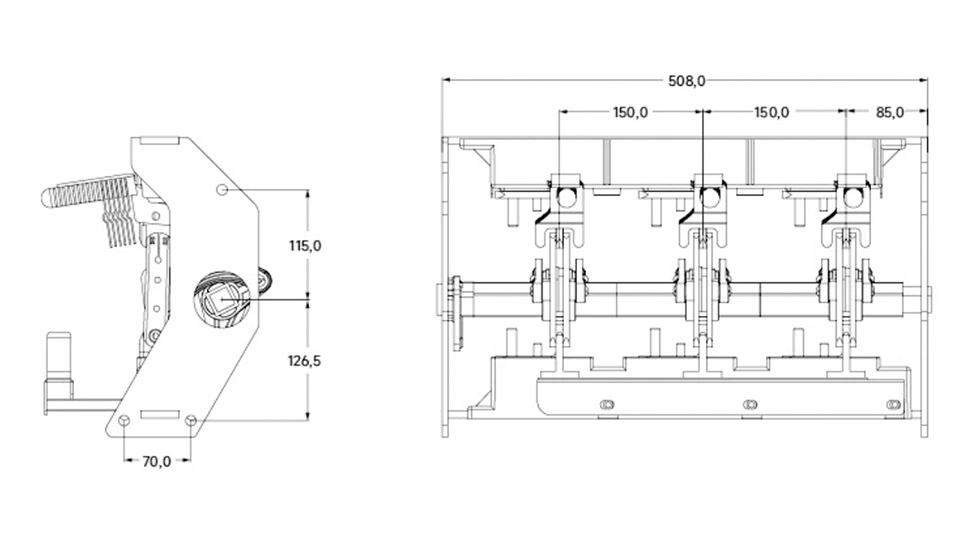

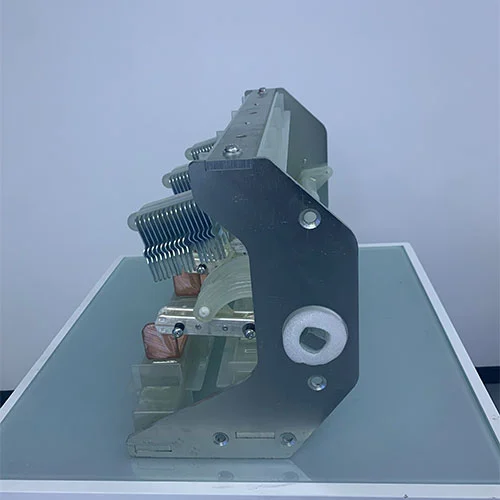

Apariencia y dimensión

Preguntas frecuentes

P1: ¿Qué es un interruptor de carga de unidad principal de anillo de media tensión de 11 kV?

R: Un interruptor de carga de unidad principal en anillo de media tensión de 11 kV es un dispositivo de conmutación mecánico instalado en una unidad principal en anillo (RMU), un tablero aislado en gas (GIS) o un tablero respetuoso con el medio ambiente. Se utiliza para conectar y desconectar de forma segura corriente de media tensión. Puede transportar la corriente de carga nominal y desconectar el circuito en condiciones normales de funcionamiento, pero no es adecuado para interrumpir directamente grandes corrientes de cortocircuito.

P2: ¿Cuál es la diferencia entre una unidad principal en anillo y una aparamenta revestida de metal? ¿Cómo deberíamos elegir entre ellos?

R: La principal diferencia es la estructura y el ámbito de aplicación.
Unidad principal en anillo: estructura compacta y tamaño pequeño, y los componentes internos principales suelen utilizar una combinación de interruptores de carga y fusibles. Se utiliza principalmente al final de la red de distribución (como distribución residencial, pequeñas subestaciones), responsable del control y protección de transformadores, con enfoque en el suministro de energía de la red en anillo y la toma de cables.
Aparamenta blindada: Tiene un gran volumen y suele estar equipada con disyuntores, que tienen un poder de corte altísimo. Se utiliza principalmente para circuitos principales de subestaciones o grandes cargas industriales, responsable de la distribución de energía de gran capacidad y protección contra cortocircuitos.
Sugerencia de selección: Para transformadores con una capacidad de 1250 kVA o menos, o en situaciones donde el espacio es limitado y se requiere una fuente de alimentación de red en anillo, puede utilizar la unidad principal en anillo. Para líneas entrantes de alta capacidad o equipos críticos, los interruptores blindados son más adecuados.

P3: ¿Es el SF6 un gas perjudicial para el medio ambiente? ¿Existen ahora alternativas respetuosas con el medio ambiente?

R: Sí, el SF6 es uno de los gases de efecto invernadero más potentes que se conocen. Para cumplir con los requisitos ambientales, ahora se encuentran disponibles en el mercado productos maduros de unidad principal de anillo aislados en gas y respetuosos con el medio ambiente.
• Alternativas: Las unidades principales de anillo que adoptan aire seco, nitrógeno o mezclas de gases ecológicas como medio aislante.
• Rendimiento: Estas unidades principales en anillo ecológicas están muy cerca de las RMU con aislamiento de SF6 en términos de compacidad y confiabilidad, y son de gran ayuda para la protección del medio ambiente. Si espera obtener una certificación ecológica o ambiental, puede elegir las RMU ecológicas.

P4: ¿Qué componente se monta mejor dentro de la unidad principal de Ring? ¿Una combinación de interruptor de carga y fusible o un disyuntor?

R: Ambos están bien, sólo que sus funciones son diferentes.
Combinación de interruptor de carga y fusible: diseñada para protección de transformadores. Los fusibles ofrecen alta capacidad de limitación de corriente, operación rápida y menor costo. La desventaja es la necesidad de reemplazar el elemento fusible después de la operación.
Disyuntor: Se utiliza para líneas entrantes/salientes de alta capacidad o aplicaciones que exigen una continuidad de suministro muy alta. Se puede volver a cerrar después de una falla sin reemplazar piezas, pero el costo es mayor.
Conclusión: La unidad combinada normalmente se elige para la protección del transformador; Se eligen disyuntores para los alimentadores de entrada/salida de la línea principal.

Garantía de calidad y servicio postventa

1.Ofrecemos guía remota por video en línea y capacitación técnica especializada gratuita para el personal técnico de nuestros clientes. Dentro del año siguiente a la puesta en servicio del producto, ofrecemos servicios de mantenimiento gratuitos. A partir de entonces, los servicios de mantenimiento pagos siguen estando disponibles para los clientes que deseen seguir recibiendo soporte.

2. Estamos comprometidos a brindar un servicio atento, entusiasta y a largo plazo. Al recibir la solicitud de un cliente, responderemos por correo electrónico o por teléfono dentro de una hora, garantizando una comunicación oportuna y un manejo eficiente.

3.Establecemos un canal de consulta técnica permanente para nuestros clientes. Siempre estamos dispuestos a brindar soporte y soluciones profesionales para cualquier problema relacionado con el uso del producto o dificultades técnicas encontradas durante el funcionamiento del sistema.

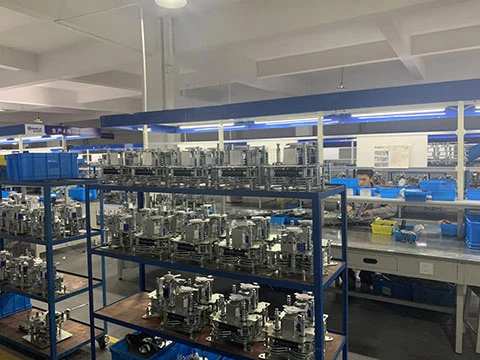

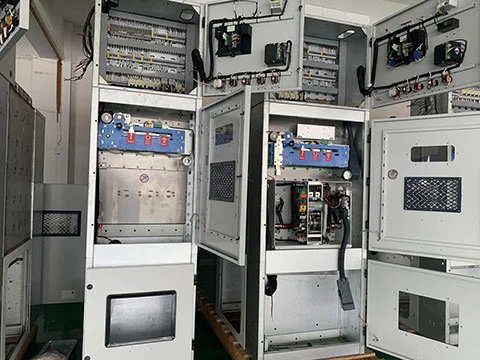

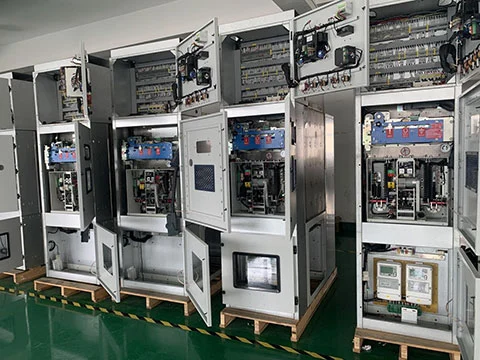

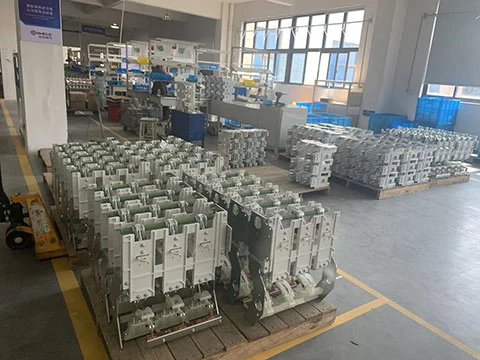

Taller de fábrica
