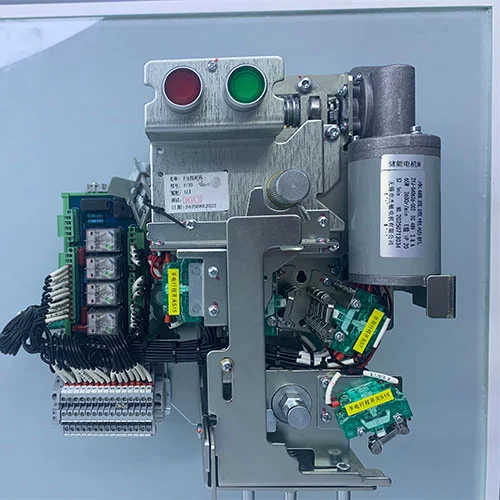

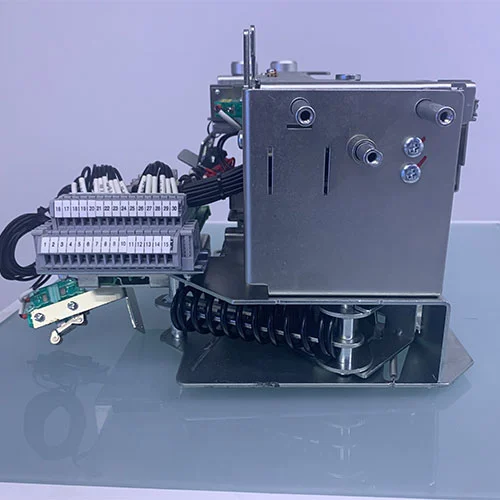

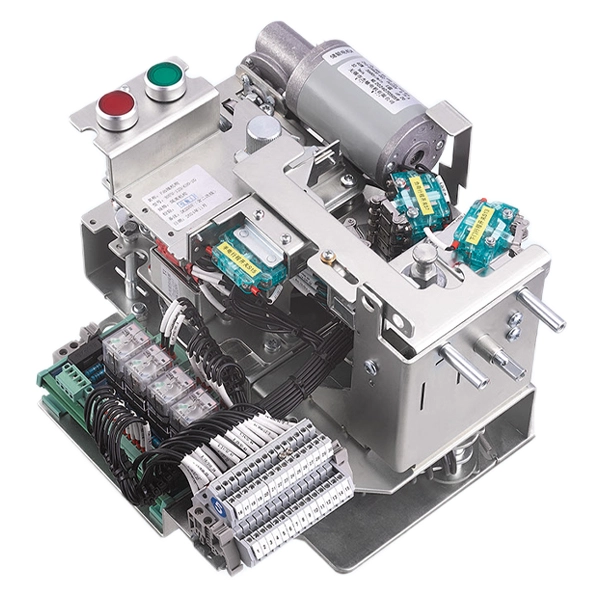

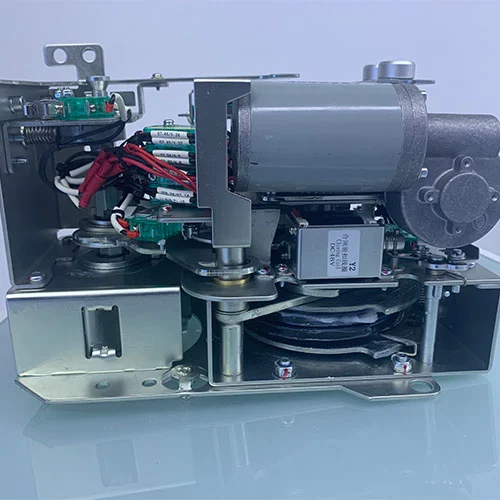

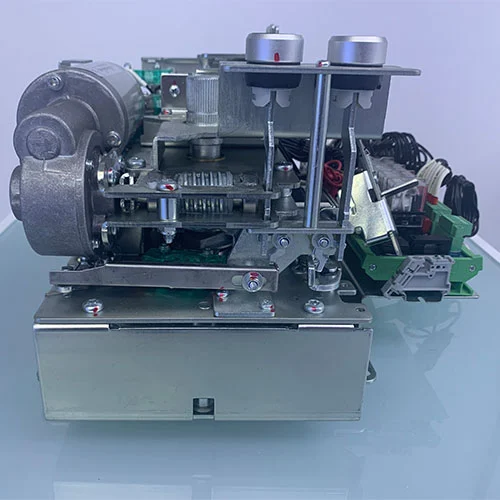

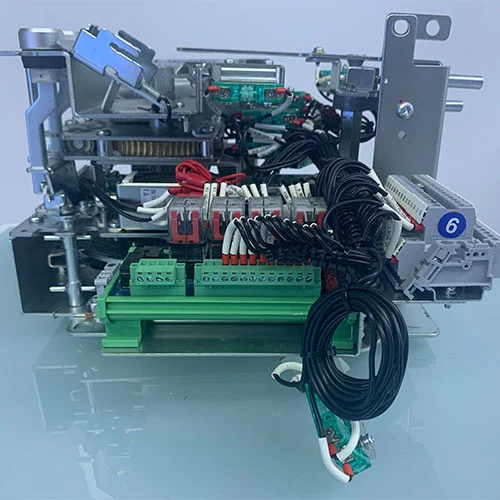

Mecanismo operativo de 11 kV para unidad principal de anillo MV

Generalmente existen dos métodos de aislamiento para las unidades principales en anillo, uno son las unidades principales en anillo con aislamiento de gas y el otro son las unidades principales en anillo respetuosas con el medio ambiente.

La unidad principal de anillo con aislamiento de gas utiliza principalmente gas SF6 como medio aislante, mientras que las RMU respetuosas con el medio ambiente generalmente utilizan vacío o gases respetuosos con el medio ambiente, como aire seco o gases mixtos respetuosos con el medio ambiente, así como materiales sólidos como resina epoxi y caucho de silicona como medio aislante. El mecanismo de operación de 11 KV para la unidad principal de anillo MV es el componente central que impulsa el dispositivo de conmutación para realizar operaciones de apertura y cierre en estas unidades principales de anillo.

Su confiabilidad, facilidad operativa y nivel de automatización afectan directamente el rendimiento del equipo. Particularmente en la unidad combinada interruptor de carga-fusible (unidad F) responsable de la protección del transformador, su mecanismo operativo, comúnmente conocido como "mecanismo F", no solo realiza operaciones de conmutación de rutina sino que también asume la tarea crítica de cooperar con el fusible para completar la protección contra fallas.

Modelo

¿Qué es un mecanismo de salida (mecanismo F)?

El mecanismo F es el componente central dedicado a controlar la combinación de un interruptor de carga y un fusible en la unidad saliente. La función principal del mecanismo de salida es ejecutar operaciones de apertura y cierre del interruptor seccionador de carga, lo que puede garantizar una coordinación y enclavamiento confiables con el fusible, logrando así una interrupción segura del circuito tanto en condiciones normales de conmutación como de falla. Al integrar componentes como la interfaz de la manija de operación, el resorte de almacenamiento de energía, los enlaces de transmisión, los interruptores auxiliares, los enclavamientos y un módulo de operación eléctrica, el mecanismo F actúa como el "músculo" que impulsa el dispositivo de conmutación y el "cerebro" que impone una secuencia adecuada y una lógica de seguridad, garantizando una operación confiable y protección para el alimentador de salida.

¿Cuáles son las funciones de este mecanismo operativo?

El mecanismo operativo de 11 KV para la unidad principal de anillo MV se utiliza principalmente para controlar la unidad combinada de interruptor de carga y fusible (unidad F) para garantizar un funcionamiento seguro y confiable del sistema. Sus funciones principales incluyen los siguientes tres aspectos:

1. Control y Operación:Proporciona modos de operación manual o eléctrica, lo que permite la "operación de tres vías" del interruptor de carga (abierto, cerrado y tierra).

Los operadores pueden controlar de forma segura los interruptores del circuito interno de alto voltaje a través de la manija de operación o los botones del panel, lo que permite el mantenimiento y la conmutación de línea diaria.

2. Coordinación de Protección:Esta es la función principal y más exclusiva del mecanismo F: cuando se produce una falla de cortocircuito en el transformador o línea aguas abajo, el fusible se funde y su mecanismo de disparo activa el mecanismo F, lo que obliga al interruptor de carga a dispararse inmediatamente.

Propósitos principales:

1. Interrupción de la corriente de falla:El fusible y el mecanismo F trabajan juntos para aislar rápidamente la corriente de cortocircuito.

2. Prevención del funcionamiento monofásico:El interruptor de carga desconecta simultáneamente la alimentación trifásica, impidiendo el funcionamiento monofásico o bifásico del transformador cuando se han fundido algunos fusibles, protegiendo así la seguridad del equipo.

3. Desconexión Visual:Después del disparo del interruptor de carga, se forma una desconexión visual, lo que facilita la localización de fallas y las operaciones de mantenimiento.

3. Enclavamiento y Seguridad:El mecanismo F integra un dispositivo de enclavamiento de cinco prevenciones, que utiliza una lógica mecánica precisa para evitar un mal funcionamiento:

Cuando el interruptor de carga está cerrado, evita que se cierre el interruptor de puesta a tierra.

Cuando el interruptor de puesta a tierra está cerrado, evita que el interruptor de carga se cierre.

En algunos diseños, la puerta del gabinete solo se puede abrir después de desconectar el interruptor de carga.

Esto garantiza la seguridad de los operadores y los equipos, y sirve como última línea de defensa para el sistema de distribución de energía de alto voltaje.

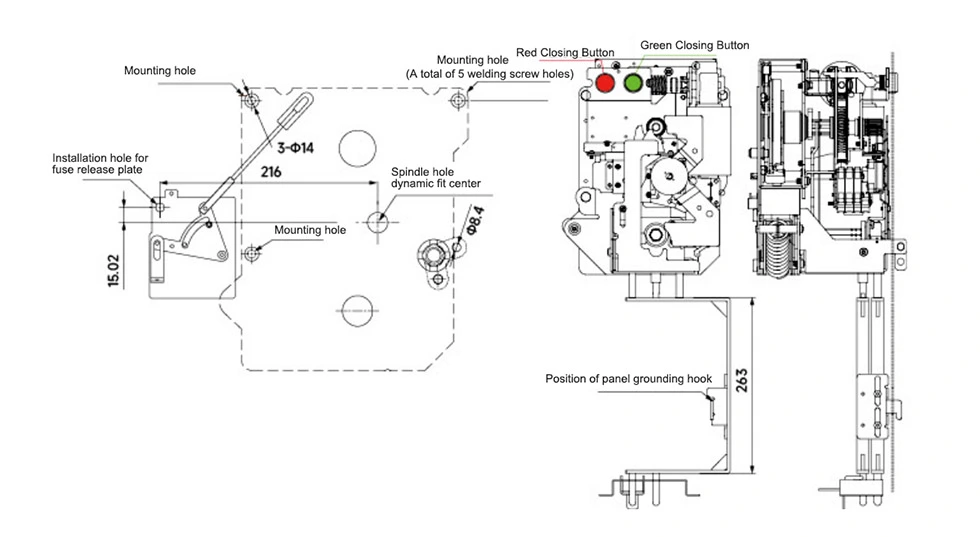

Apariencia y dimensión

Preguntas frecuentes

P1: ¿El mecanismo operativo de 11 kV para la unidad principal de anillo MV admite compras al por mayor?

R1: Sí, suministramos directamente desde nuestra fábrica y podemos proporcionar soluciones de personalización OEM y compras al por mayor.

P2: ¿El producto cumple con los estándares de interruptores de alto voltaje?

R2: Sí, esta serie de productos cumple con los requisitos de las normas y especificaciones pertinentes, como GB16926-2009 "Dispositivo combinado de fusibles de interruptor de carga de CA de alto voltaje".

P3: ¿Se proporciona soporte técnico y orientación de instalación?

R3: Brindamos orientación técnica, instalación y soporte de puesta en servicio in situ para garantizar un uso fluido por parte de nuestros clientes.

¿Por qué elegir Cotenele?

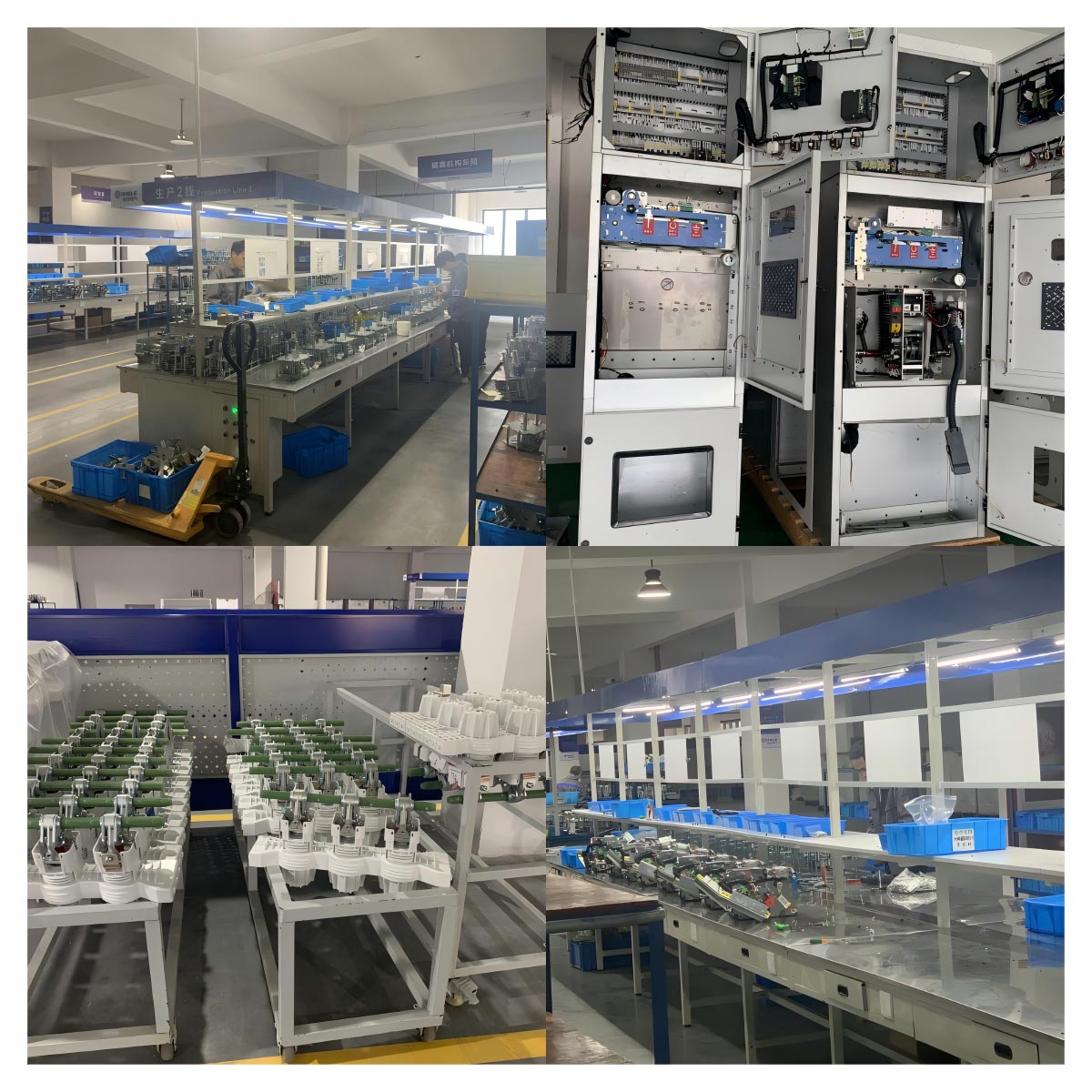

1. Fabricante de China, suministro directo de fábrica, importante ventaja de precio

2. Componentes centrales desarrollados de forma independiente, múltiples patentes y pruebas de tipo.

3. Alta confiabilidad, seguridad y bajos costos de mantenimiento.

4. Aplicado con éxito en proyectos de energía a gran escala tanto a nivel nacional como internacional.

5. Servicio postventa integral, brindando soporte técnico y capacitación.
