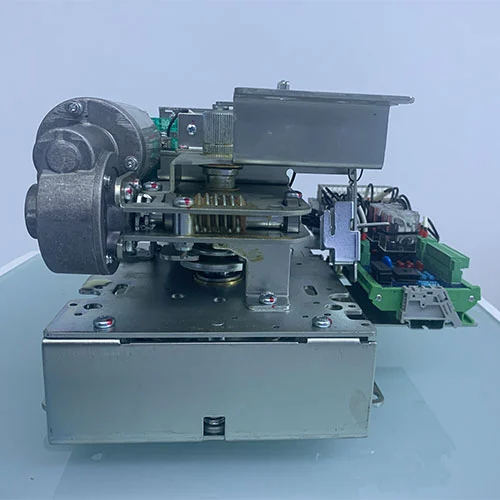

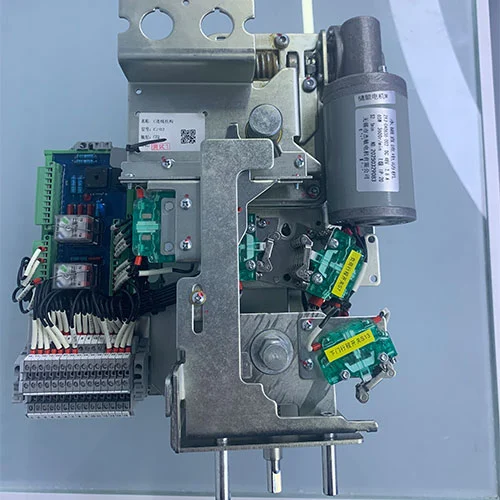

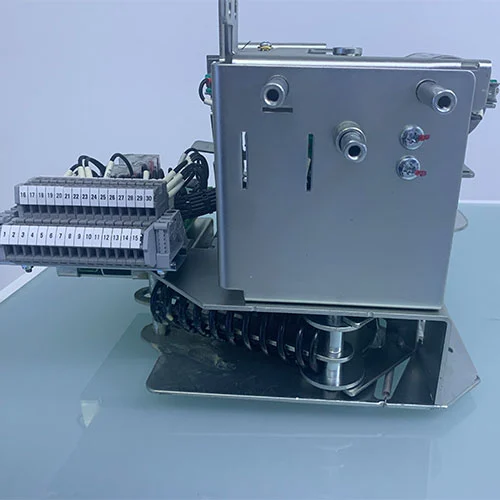

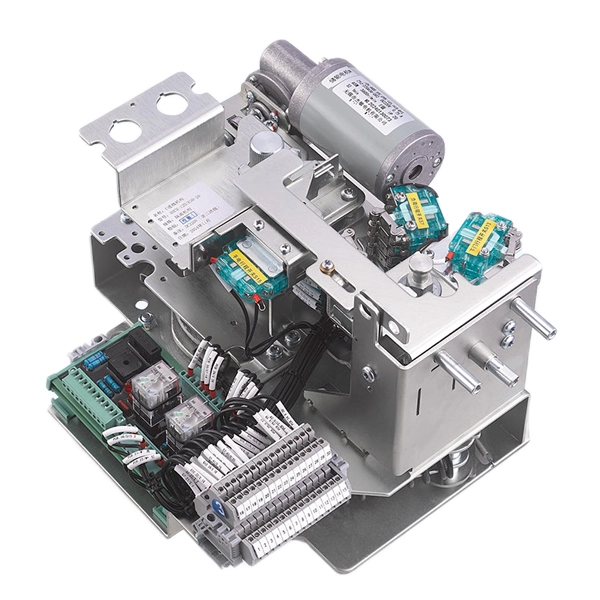

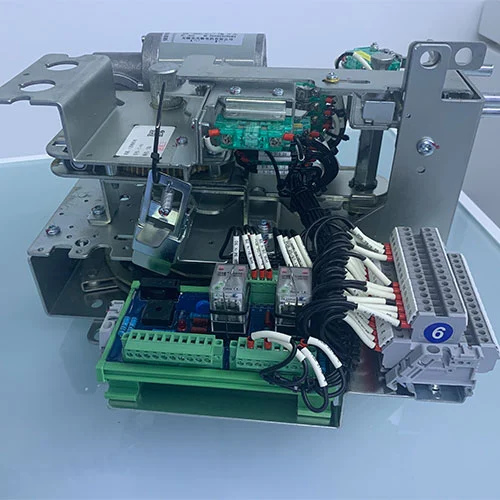

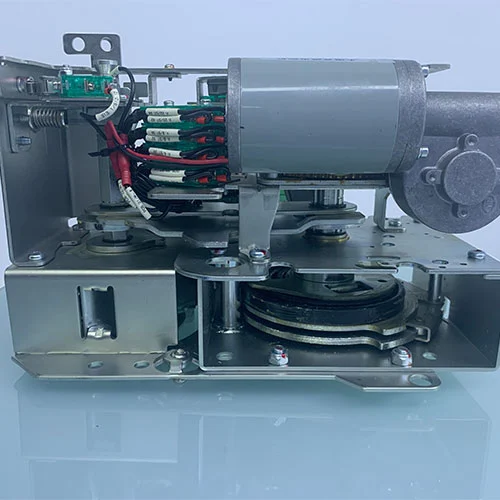

Mecanismo eléctrico de 11KV para aparamenta de media tensión

Cotenele es un gran fabricante que produce unidades principales en anillo y sus componentes centrales internos. La unidad principal en anillo (RMU) es una garantía importante para un suministro eléctrico confiable y seguro en una red de distribución de energía moderna. Es un conjunto de aparamenta compacto y encerrado en metal que se usa comúnmente en subestaciones de distribución secundaria para distribuir energía a transformadores, grandes edificios e instalaciones industriales.

El mecanismo eléctrico de 11 kV para aparamenta de media tensión es un componente central de una RMU que actúa como "centro de control" para los interruptores eléctricos, como disyuntores de vacío, seccionadores e interruptores de carga. Entre las diversas secciones de componentes dentro de una RMU, el mecanismo de entrada es posiblemente el más crítico, ya que sirve como puerta de entrada para la energía eléctrica que ingresa al sistema.

Modelo

¿Definición de mecanismo operativo entrante?

El mecanismo de entrada es un componente de control crítico para la unidad de entrada de una unidad principal en anillo, donde la energía de alto voltaje de la red externa o de la subestación aguas arriba ingresa a la RMU. Opera el interruptor principal para conectar, aislar o poner a tierra de forma segura el circuito entrante.

Dependiendo de los requisitos del sistema, el mecanismo entrante controla uno de dos tipos de interruptor:

Interruptor de ruptura de carga (mecanismo "C")

Diseñado para operación frecuente en condiciones de carga normales.

Operación de tres posiciones:ENCENDIDO / APAGADO / TIERRA.

Proporciona aislamiento visible y conexión a tierra segura para mantenimiento.

Disyuntor de vacío (mecanismo "V")

Aplicaciones de alta capacidad con protección contra fallas.

Interrumpe las corrientes de cortocircuito para evitar daños a la RMU y a los equipos posteriores.

Realiza todas las funciones de un interruptor de carga con mayor seguridad.

Todos los mecanismos entrantes incluyen:

Funcionamiento manual o motorizado con resorte.

Borrar indicadores de posición (ON, OFF, TIERRA).

Enclavamientos eléctricos integrados con el sistema de protección RMU.

Instrucciones de funcionamiento – Mecanismo eléctrico de 11 KV para aparamenta de media tensión

1. Operación de cierre

Cierre manual:

Inserte la manija de operación designada en el eje impulsor superior.

Gire en el sentido de las agujas del reloj ~90° para comprimir el resorte hasta su punto de bloqueo.

El resorte se libera, lo que hace que se cierre el circuito principal del interruptor de carga.

Cierre Eléctrico:

Enciende el mecanismo y envía una señal de cierre.

El controlador verifica el estado del interruptor de carga y los enclavamientos.

Si se cumplen las condiciones, el motor del mecanismo completa el cierre.

Nota: La operación de conexión a tierra se bloquea mecánicamente durante el cierre del circuito principal.

2. Operación de apertura

Apertura manual:

Inserte la manija de operación en el eje impulsor superior.

Gire en sentido antihorario ~90° para comprimir el resorte hasta su punto de bloqueo.

El resorte libera energía para abrir el circuito principal del interruptor de carga.

Apertura Eléctrica:

Enviar una señal de apertura al controlador.

El controlador verifica el estado del interruptor y los enclavamientos.

El motor del mecanismo completa la operación de apertura.

Nota: En posición abierta se permiten operaciones de cierre y puesta a tierra.

3. Operación de puesta a tierra

Cierre del seccionador de tierra:

Inserte la manija en el eje impulsor de conexión a tierra inferior.

Girar en el sentido de las agujas del reloj ~90°; el resorte se comprime y se libera para cerrar el seccionador de tierra.

Los enclavamientos se activan, impidiendo el cierre del circuito principal.

Apertura del seccionador de tierra:

Inserte el mango en el mismo eje inferior.

Gire en sentido antihorario ~90°; liberadores de resorte para abrir el interruptor de puesta a tierra.

Liberación de enclavamientos, lo que permite el funcionamiento normal del interruptor de carga.

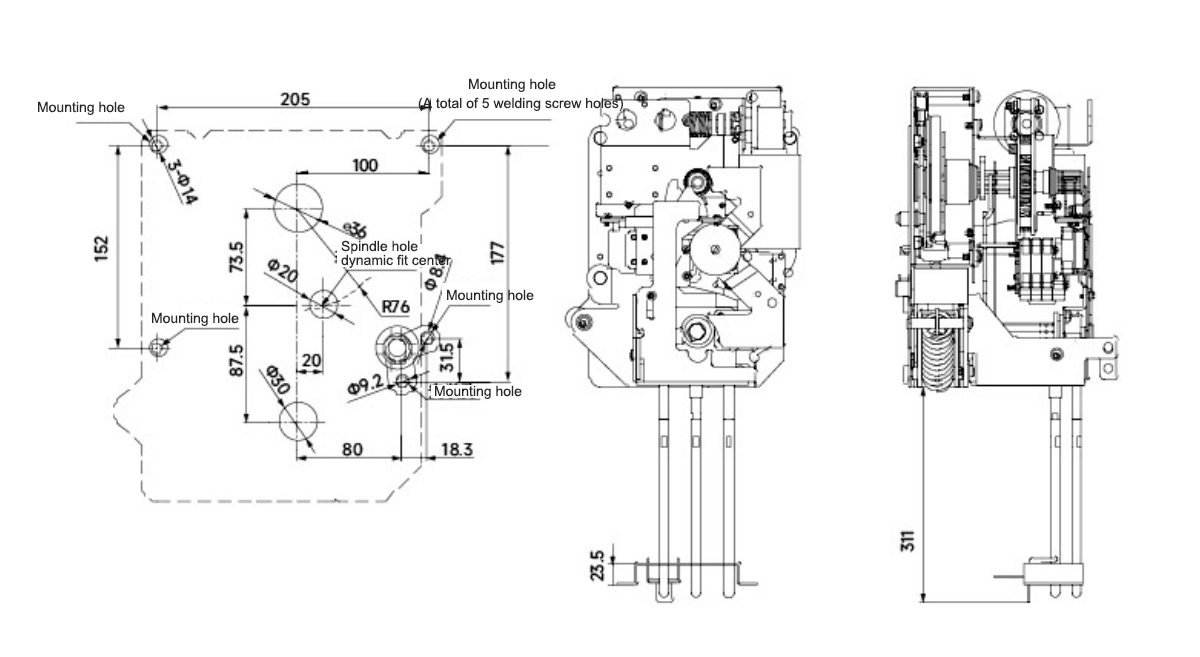

Apariencia y dimensión

¿Por qué elegirnos?

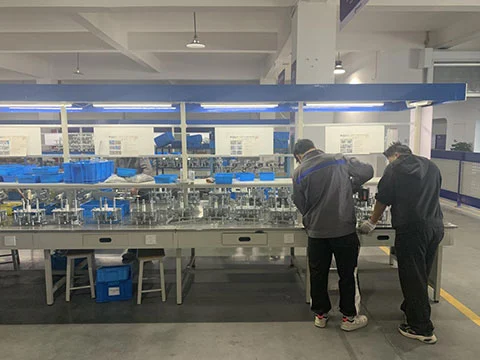

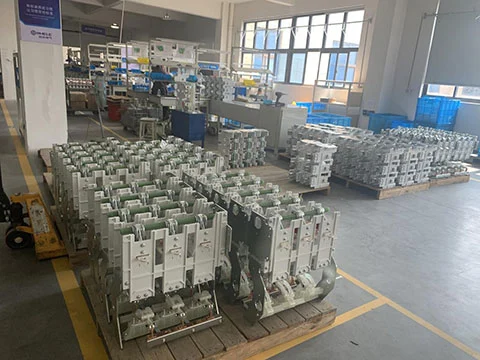

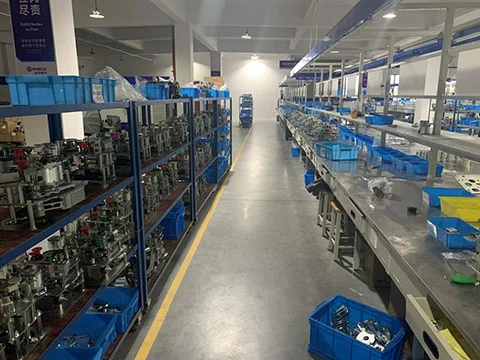

Suministro directo de fábrica:Cotenele está ubicada en Yueqing, provincia de Zhejiang, con una fábrica central que cubre 30.000 metros cuadrados.

Certificaciones:ISO9001, ISO14001, ISO45001.

Fuerza técnica:Amplia experiencia en I+D en gabinetes de gas, disyuntores de vacío y mecanismos operativos respetuosos con el medio ambiente de la serie RHSV, con múltiples patentes e informes de pruebas de tipo nacionales.

Casos de clientes:Proyectos a gran escala como China Resources Power, el parque eólico Banyunxian, la mina de oro Aini de Tayikistán y el ferrocarril Sichuan-Tíbet demuestran la confiabilidad y aplicabilidad internacional de nuestros productos.

Ventajas de adquisición:Admite personalización masiva, entrega rápida y aplicaciones de ingeniería de proyectos nacionales e internacionales.
