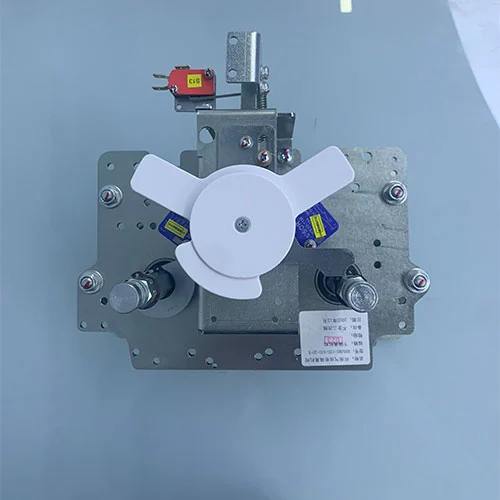

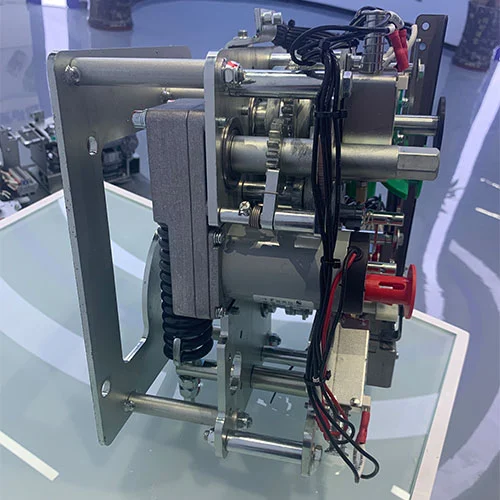

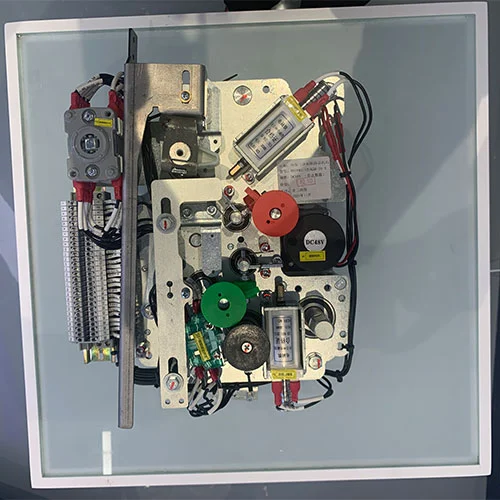

Mecanismo del aislador del disyuntor de media tensión 11KV
Cotenele es uno de los socios principales de State Grid Corporation de China, nuestros productos, como unidades principales de anillo de media tensión y aparamentas respetuosas con el medio ambiente, son muy populares en sus proyectos de distribución de energía de media tensión. El mecanismo aislador de disyuntor de media tensión de 11 KV serie KDVM-12/630-20-S fabricado por Cotenele es un equipo adecuado para las operaciones de cierre y apertura de disyuntores en unidades principales de anillo de media tensión recargables. Este producto cumple con los requisitos de las normas pertinentes estándares y especificaciones como GB1984-2014 "Disyuntores de CA de alto voltaje" y GB/T1985-2023 "Seccionadores de CA de alto voltaje e interruptores de puesta a tierra".
Las unidades principales en anillo (RMU) se utilizan ampliamente para el suministro de energía de manera confiable en redes de distribución de energía de media tensión, como redes eléctricas urbanas, parques industriales y complejos comerciales. Contenele Company lleva mucho tiempo comprometida con la investigación y el desarrollo de componentes centrales para este tipo de unidades principales en anillo de media tensión y aparamenta respetuosa con el medio ambiente.
El mecanismo aislador del disyuntor de media tensión de 11 KV es un componente central de la RMU y del tablero de distribución ecológico o del tablero de distribución aislado en gas. Los mecanismos operativos que fabricamos han recibido grandes elogios de nuestros clientes durante muchos años. Estos mecanismos operativos se dividen en dos tipos: manuales y eléctricos según los modelos de control, lo que garantiza una distribución de energía flexible, segura y eficiente.
Modelo y significado
| kd | máquina virtual | 40.5 | 630 | 20 | S |
| Compañía código |
Mecanismo de funcionamiento del disyuntor de vacío | Clasificado Voltaje |
Clasificado actual |
Corriente nominal soportada de corta duración | Aislador superior |
Definición de mecanismo operativo
El mecanismo aislador del disyuntor de media tensión de 11 KV es la unidad de ejecución de energía de la aparamenta de media tensión. Es un componente mecánico que proporciona la energía necesaria para la apertura y cierre de los contactos principales de dispositivos de conmutación como interruptores de carga, disyuntores y seccionadores.
Tiene cuatro partes principales que incluyen componentes de almacenamiento de energía (normalmente resortes), varillajes de transmisión, sistemas de bloqueo y contactos auxiliares.
El mecanismo operativo convierte la fuerza manual o la energía eléctrica en movimiento mecánico controlado, lo que puede garantizar un funcionamiento preciso y rápido de los interruptores de media tensión. Los mecanismos de operación a menudo cuentan con mecanismos de resorte de almacenamiento de energía que pueden cargarse manualmente con manijas de operación o eléctricamente a través de motores, lo que permitirá el control tanto local como remoto.
Ámbito de aplicación
El mecanismo aislador del disyuntor de media tensión de 11 KV se utiliza ampliamente en varios tipos de aparamentas de media tensión y RMU:
Unidades principales de anillo
El mecanismo operativo es un componente central de la RMU que se utiliza a menudo para controlar el funcionamiento del disyuntor o seccionador de vacío. El mecanismo operativo del disyuntor y el mecanismo operativo del interruptor aislante generalmente se combinan para usarse en una RMU compacta.
Aparamenta aislada en gas
Comúnmente conocidos como paneles rellenos de gas, estos utilizan gas SF6 para aislamiento y extinción de arco, lo que requiere mecanismos de funcionamiento sellados.
Aparamenta ecológica
Paneles ecológicos de nueva generación que utilizan aislamiento sólido o gases ecológicos en lugar de SF6, como las aparamentas con aislamiento sólido y las aparamentas ecológicas con mecanismos de operación especializados.
Tablero de distribución con gabinete metálico de tipo fijo
Como la aparamenta de la serie HXGN, ampliamente utilizada en sistemas de distribución de energía rurales y urbanas y en actualizaciones de redes eléctricas.
Estos mecanismos operativos son adecuados en diversos entornos de manera confiable, desde -40 °C a +40 °C, con un grado de protección de hasta IP3X que garantiza protección contra la entrada de polvo y agua.
Clasificación de mecanismos operativos
El mecanismo operativo en la unidad principal del anillo generalmente se clasifica según las unidades funcionales a las que sirve. Cada tipo de unidad tiene sus características y áreas de aplicación específicas.
Unidad C (Unidad de interruptor de carga)
La unidad C está equipada con un mecanismo de interruptor de carga, que generalmente utiliza un mecanismo de almacenamiento de energía de un solo resorte para operaciones de cierre y apertura bajo corriente de carga normal. Sirve como unidad entrante, controlando la fuente de alimentación principal que ingresa a la distribución de energía. El mecanismo tipo C presenta un eje de operación independiente para el interruptor de carga y puede equiparse con operación de motor para control remoto.
Unidad V (Unidad de disyuntor)
La unidad en V contiene un mecanismo de disyuntor de vacío, que utiliza almacenamiento de energía de resorte de tensión para las operaciones de cierre y almacenamiento de energía de resorte de compresión para las operaciones de apertura. Este mecanismo ofrece una alta capacidad de corte para corrientes de cortocircuito e incluye funcionalidad anti-bombeo para evitar fallas por adherencia. Las unidades V se utilizan para aplicaciones entrantes y salientes donde se requiere protección mejorada y operación frecuente.
Unidad G (Mecanismo de seccionador/interruptor de puesta a tierra)
La unidad G se refiere al mecanismo de seccionador y seccionador de tierra, que emplea el principio de liberación sobre el centro del resorte de compresión. Proporciona espacios de aislamiento visibles para la seguridad del mantenimiento y normalmente está interconectado con el interruptor principal. El mecanismo presenta posiciones de eje de operación separadas para el seccionador (lado derecho) y el seccionador de tierra (lado izquierdo), con una clara indicación mecánica.
Unidad F (Unidad combinada de interruptor-fusible de carga)
La unidad F combina un mecanismo de interruptor de carga con protección mediante fusible, normalmente utilizando un mecanismo de doble resorte (tipo A), donde un resorte sirve para cerrar y otro para abrir. Cuando se funde un fusible, su percutor activa el mecanismo para abrir las tres fases simultáneamente, evitando la monofásico. Esta unidad es el alimentador de salida estándar para protección de transformadores.
Mecanismo entrante
El mecanismo de entrada es el dispositivo operativo en la entrada de energía del sistema de distribución, generalmente implementado como unidad C (interruptor de carga) o unidad V (disyuntor), según los requisitos. Controla el suministro de energía total a todo el conjunto del tablero y debe manejar de manera confiable la corriente de carga completa.
Mecanismo saliente
El mecanismo de salida controla y protege los circuitos de distribución individuales, generalmente implementado como unidad F (combinación de interruptor de carga y fusible) para alimentadores de transformadores o unidad V para requisitos de mayor capacidad. Debe dispararse selectivamente ante fallas aguas abajo mientras mantiene el suministro a los circuitos en buen estado.

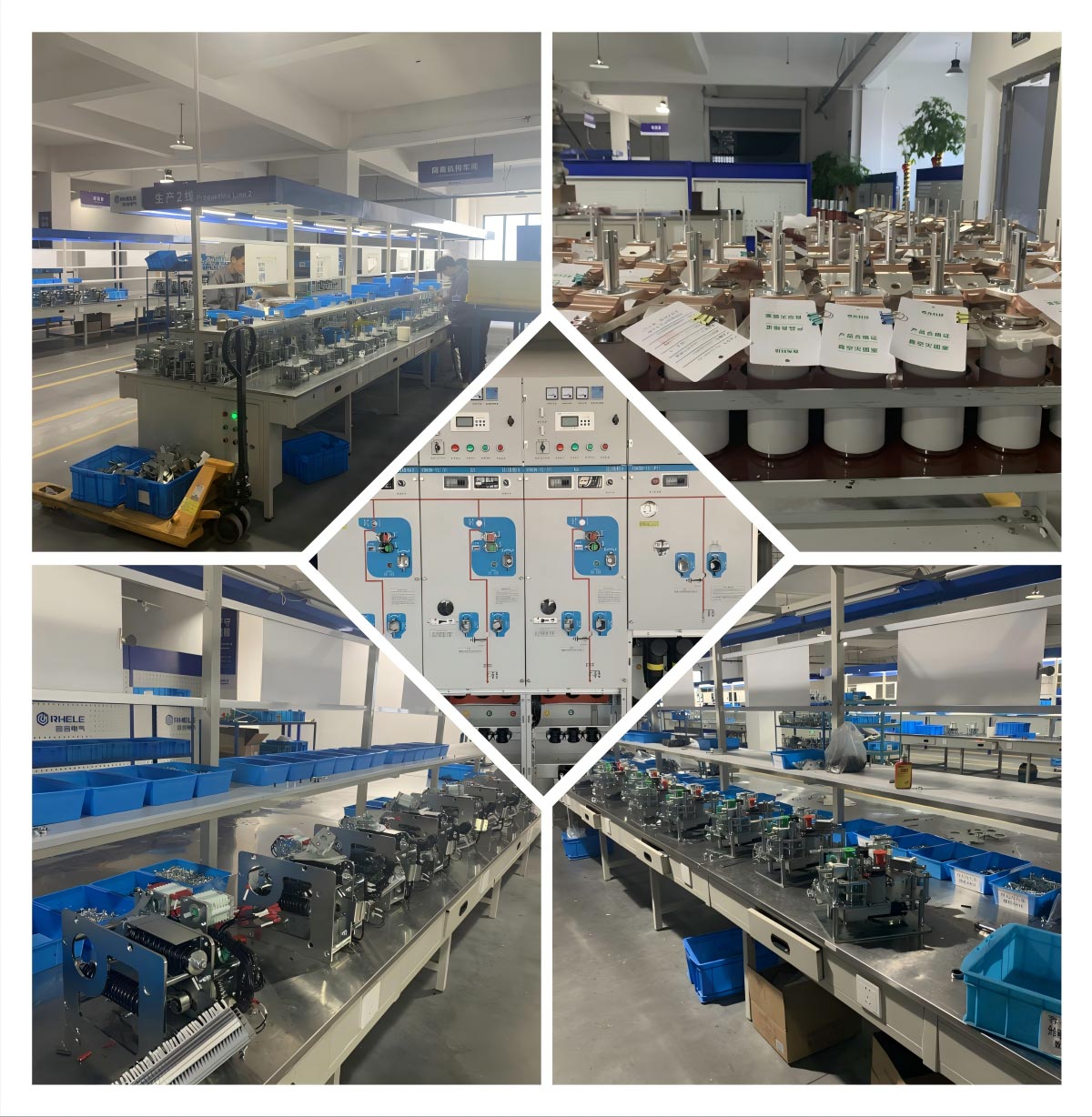

Taller de producción

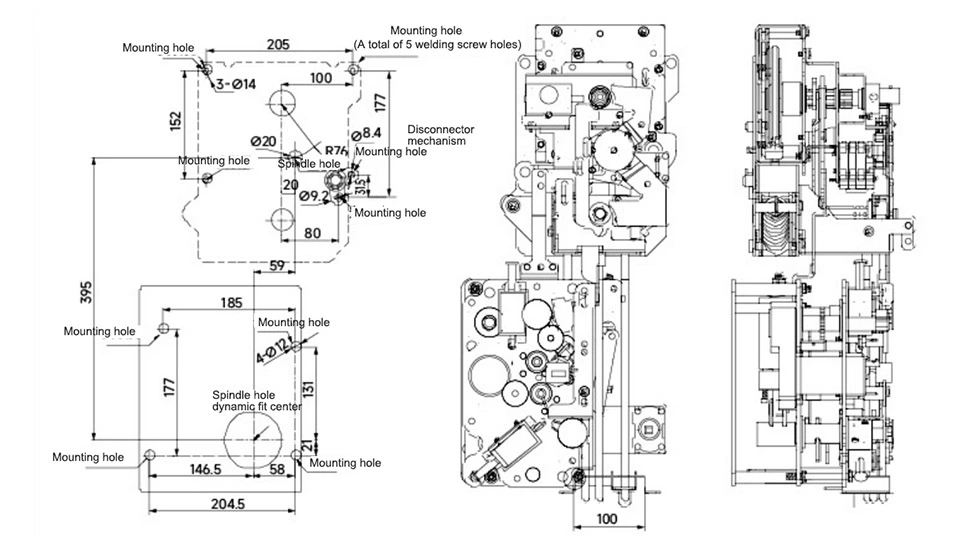

Apariencia y dimensiones

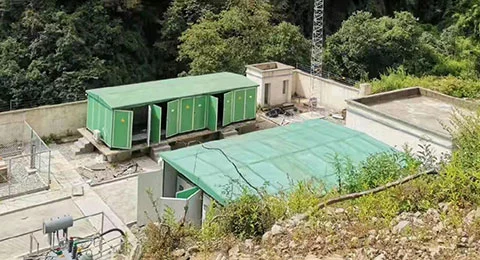

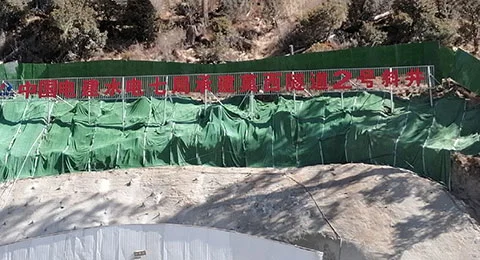

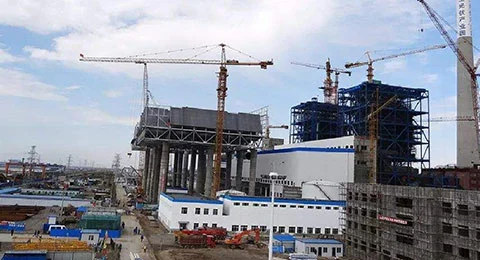

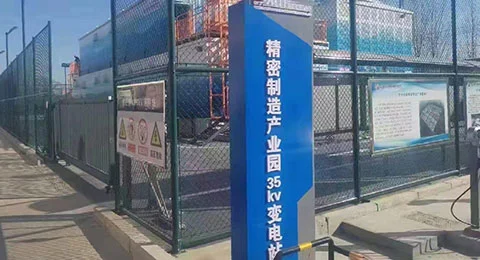

Experiencia real en proyectos
Los productos Cotenele se han aplicado en múltiples proyectos de energía y energía a gran escala, que incluyen:
Subestaciones de 110 kV y sistemas de aparamenta aislados en gas de 35 kV
Proyectos de energía eólica marina (China Resources Power)

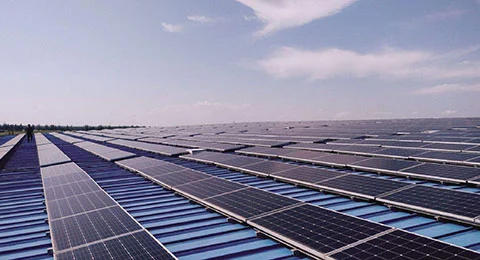

Proyectos de base fotovoltaica de 1.600 MW en Qinghai
Proyectos de infraestructura ferroviaria (China Railway / PowerChina)
Sistemas de energía minera en el extranjero (proyecto de mina de oro en Tayikistán)
Preguntas frecuentes
1. ¿Qué es el mecanismo aislador del disyuntor de media tensión de 11 kV?
Es la unidad operativa principal en aparamenta de media tensión, responsable de abrir y cerrar disyuntores, interruptores de carga y seccionadores. Convierte energía manual o eléctrica en movimiento mecánico preciso, garantizando un funcionamiento seguro y confiable en condiciones normales y de falla.
2. ¿Qué estándares cumple este mecanismo?
GB1984-2014: Disyuntores de CA de alto voltaje
GB/T1985-2023: Seccionadores de CA de alto voltaje e interruptores de puesta a tierra
Fabricado bajo sistemas certificados ISO9001, ISO14001 e ISO45001.
3. ¿Qué apoyo ofrece Cotenele a los compradores?
Fichas técnicas y dibujos.
Guía de instalación
Personalización y marca OEM
Entrega rápida para pedidos al por mayor
Adecuado para contratistas EPC, fabricantes de aparamenta y distribuidores globales.
