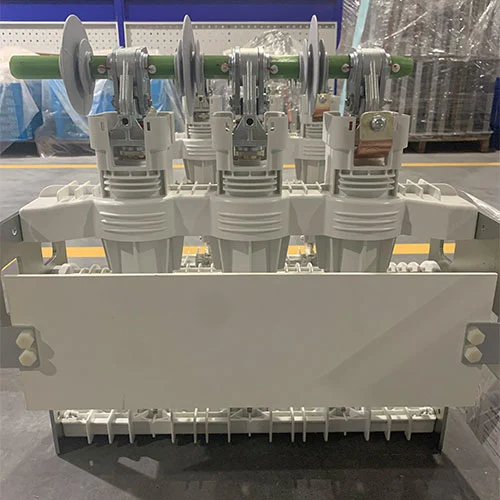

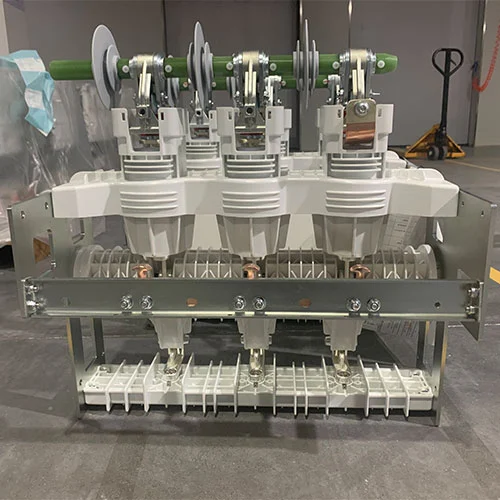

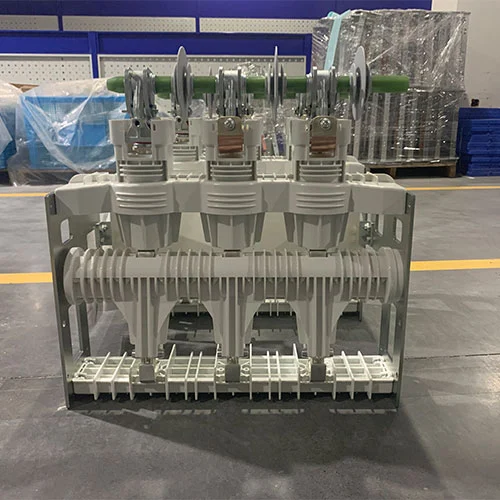

Disyuntor de vacío de 11KV MV con interruptor seccionador

La corriente soportada a corto plazo del circuito principal cumple con los requisitos de 20 kA (4 s) y 25 kA (3 s). La vida útil mecánica del disyuntor de vacío es más de 10000 veces y la vida útil mecánica del interruptor de aislamiento es más de 3000 veces. La corriente soportada a corto plazo del interruptor de puesta a tierra cumple con 20 kA (4 s) y la vida mecánica es 3000 veces.

El disyuntor en vacío MT de 11 KV con interruptor aislador tipo KDSV-12D/630-20-S se utiliza generalmente en sistemas de control y distribución de energía de media tensión. Esta combinación de disyuntor de vacío con aislador utilizó la capacidad superior de extinción de arco y el mantenimiento casi gratuito de los interruptores de vacío con la importante función de seguridad de una separación de aislamiento visible proporcionada por el seccionador.

Este disyuntor de vacío se utiliza a menudo para instalaciones interiores en sistemas de distribución de energía CA trifásicos de 3 kV a 40,5 kV, 50/60 Hz. Este dispositivo eléctrico es muy importante en los cuadros de distribución modernos, que pueden garantizar la seguridad operativa, la confiabilidad del sistema y la gestión eficiente de la energía en aplicaciones que exigen conmutación frecuente, alta resistencia y equipos sin mantenimiento y sin aceite.

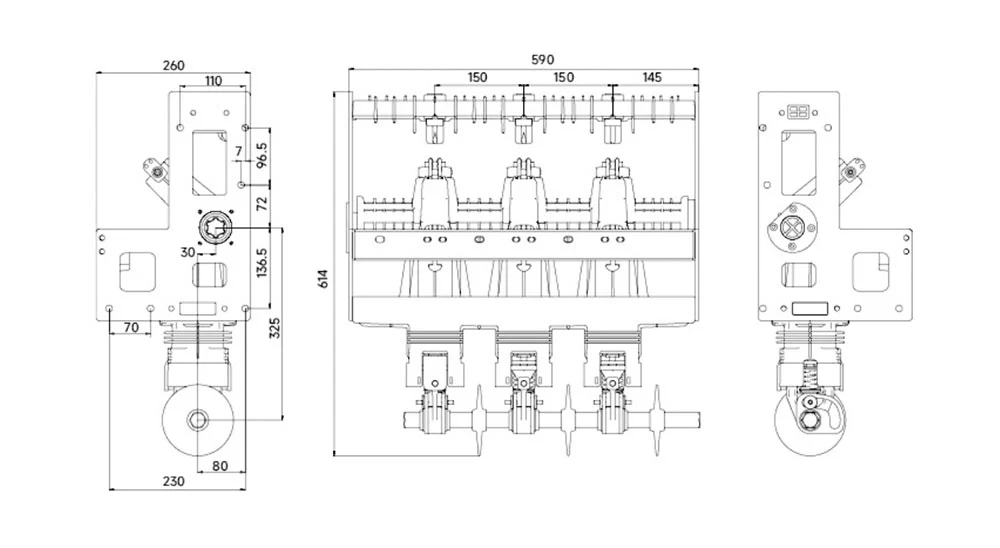

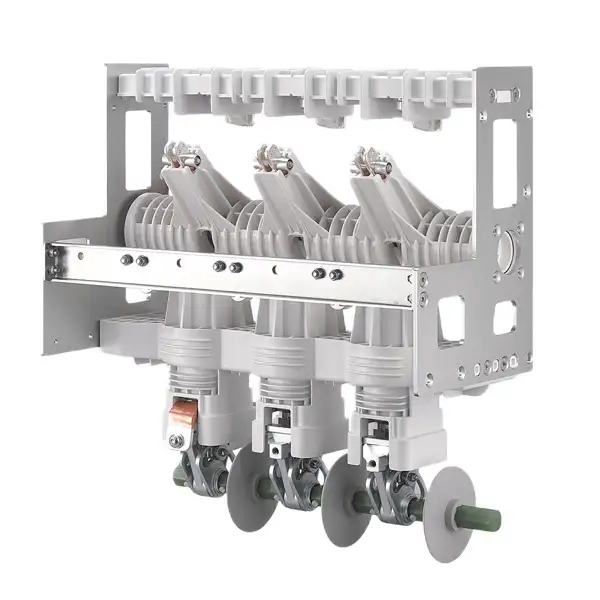

Apariencia y dimensión

Modelo y significados

¿Qué es un disyuntor de vacío?

El disyuntor de vacío MT de 11 KV con interruptor aislador es un dispositivo de conmutación eléctrica avanzado que interrumpe la corriente separando sus contactos dentro de una cámara de vacío, también llamada interruptor de vacío. El vacío sirve como medio de extinción del arco y como medio aislante, lo que garantiza un funcionamiento seguro, confiable y sin mantenimiento.

El diseño de un VCB se basa en tres subsistemas esenciales:

1.Interruptor de vacío

Envoltura aislante:Carcasa de cerámica o vidrio manteniendo un alto vacío en su interior.

Contactos:Hecho de aleaciones de cobre especializadas, que a menudo generan un campo magnético longitudinal para estabilizar y extender el arco, mejorando el rendimiento.

Sistema de blindaje:Los escudos metálicos protegen la envoltura aislante de la deposición de vapor y mantienen un campo eléctrico uniforme.

2.Mecanismo operativo

Proporciona energía para abrir y cerrar contactos.

Tipos comunes:sistemas accionados por resorte (manuales o cargados por motor) y solenoides electromagnéticos, que permiten una conmutación rápida y confiable.

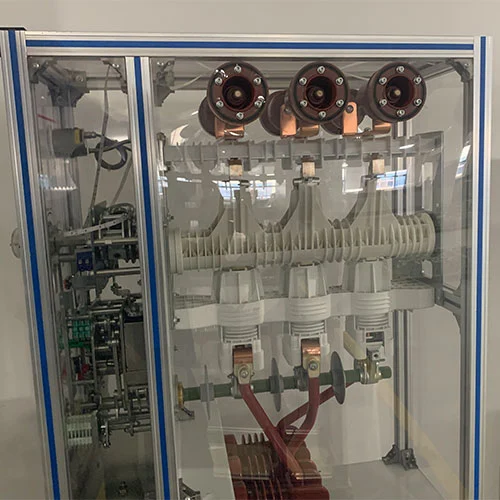

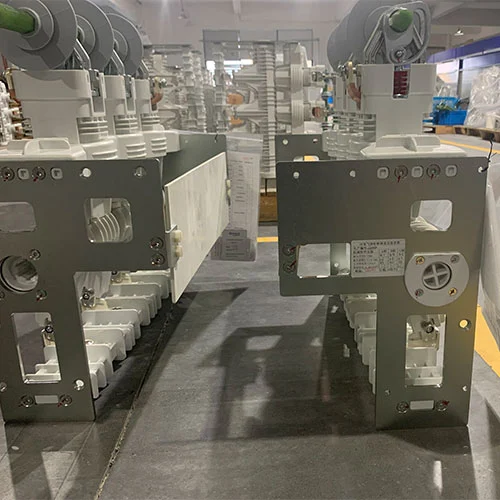

3. Marco de soporte y aislamiento

Alberga el interruptor y el mecanismo de forma segura.

Incluye marco principal, aislamiento y terminales para conexiones externas.

Garantiza un conjunto compacto, estable y mecánicamente robusto.

Ventajas clave

1. Diseño compacto y liviano para una fácil instalación.

2. Alta durabilidad con mínimo mantenimiento requerido.

3. Operación repetida sin degradación del rendimiento.

4. Adecuado para distribución de energía de media tensión, sistemas industriales y sitios ambientalmente sensibles.

Parámetros técnicos

Ámbito de aplicación

La conmutación segura, confiable y frecuente es muy importante en los sistemas de distribución de energía; el disyuntor de vacío MT de 11 KV con interruptor aislador es la opción preferida. La principal aplicación del disyuntor de vacío es la siguiente:

Dispositivo industrial: el disyuntor de vacío puede controlar y proteger equipos eléctricos importantes como transformadores, bancos de condensadores y motores grandes.

Generación de energía y subestaciones: Se utiliza para proteger alimentadores y dentro de sistemas de energía auxiliar.

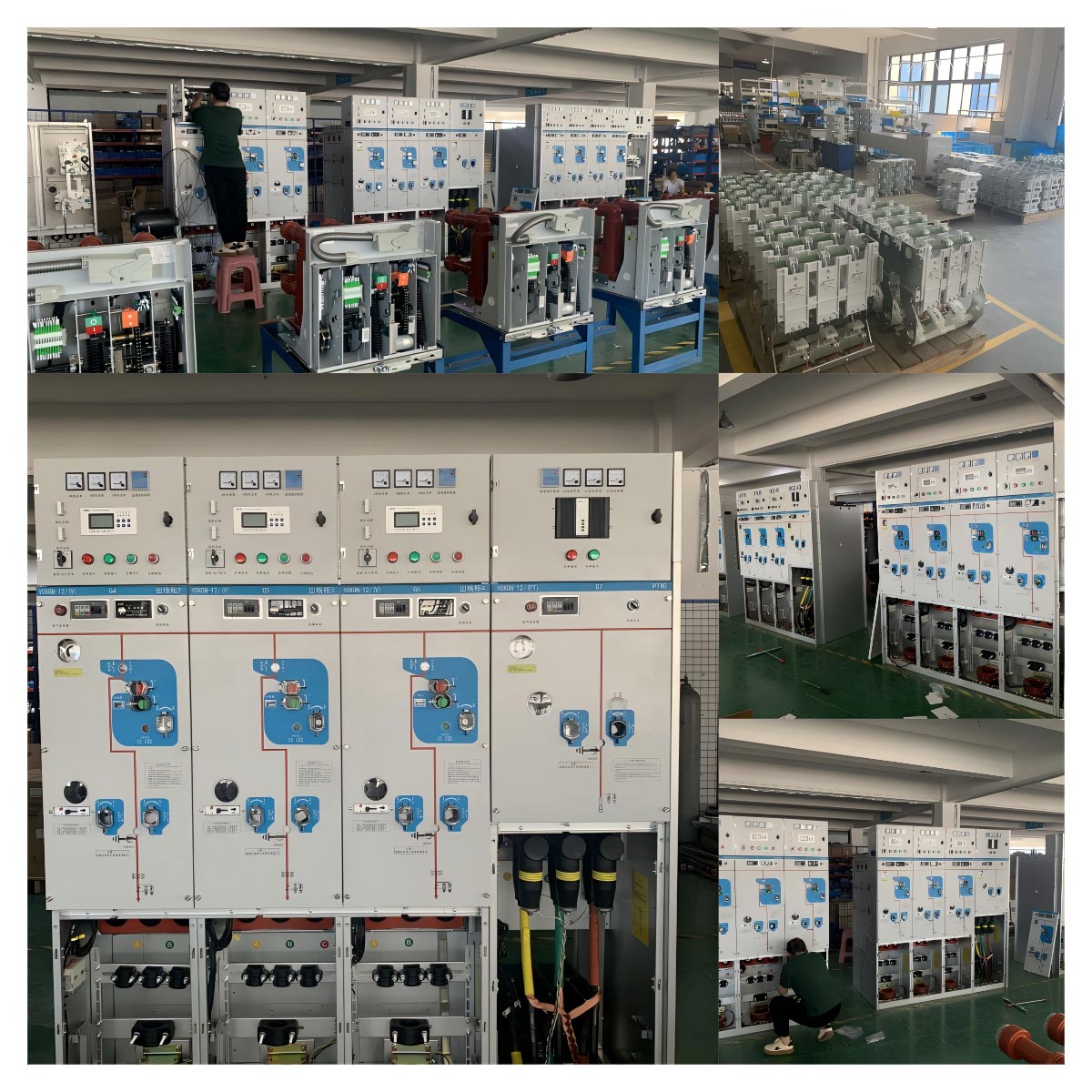

Distribución de energía comercial: Instalado en aparamenta que ahorra espacio, como tableros de distribución metálicos (incluidos los extraíbles) o fijos. Una ventaja muy importante del disyuntor de vacío es que no contiene aceite, lo que puede hacer que el disyuntor de vacío sea muy adecuado para sitios ambientalmente sensibles, áreas con un alto riesgo de incendio y cualquier situación en la que sea necesario reducir el mantenimiento.

Disyuntor VS Seccionador

Si se montan en un solo conjunto, el disyuntor en vacío tiene funciones fundamentalmente distintas y complementarias con el Aislador:

Disyuntor de vacío:

Función principal:hacer, transportar y cortar corrientes de carga en condiciones normales, y para interrumpir corrientes de falla en condiciones anormales. Está diseñado como un dispositivo de interrupción de carga y falla.

Operación:Puede funcionar bajo carga. El interruptor de vacío del VCB se utiliza para extinguir de forma segura el arco de alta energía generado cuando se interrumpe la corriente.

Seguridad:El disyuntor de vacío proporcionará protección a los equipos aguas abajo eliminando fallas, coordinado con los relés de protección.

Desconectador:

Función principal:Proporcionar un espacio de aire físico visible en el circuito desenergizado para aislamiento y seguridad cuando el equipo necesita mantenimiento. Es estrictamente un dispositivo de descarga.

Operación:Solo debe operarse cuando el circuito está desenergizado (es decir, después de que se haya abierto el disyuntor aguas arriba). No tiene capacidad diseñada para apagar el arco y no puede interrumpir de manera segura la carga o la corriente de falla.

Seguridad:El aislador garantiza un punto de aislamiento seguro, lo que permite al operador trabajar en la sección aguas abajo sin verificar que exista ningún voltaje.

Los disyuntores de vacío son dispositivos de protección y control que se utilizan para la interrupción de la corriente, mientras que los interruptores de desconexión son dispositivos de seguridad pasiva que se utilizan para crear un aislamiento visible. Nuestro disyuntor en vacío MT de 11 kV con interruptor aislador permite una secuencia de interrupción segura:el disyuntor de vacío desconecta el circuito, seguido por el interruptor de desconexión, formando un punto de aislamiento de fácil mantenimiento, generalmente visible a través de una ventana de observación o indicador mecánico. Esta combinación de disyuntor de vacío e interruptor seccionador es un componente crucial y confiable en aparamenta de media tensión.
