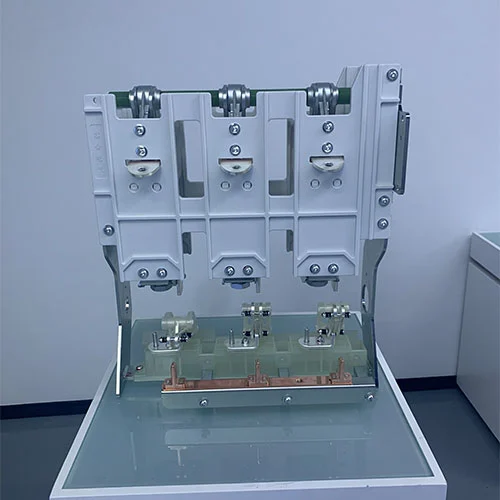

Interruptor de aislamiento medio del disyuntor del vacío del dispositivo de distribución del voltaje 11KV
Cotenele es un fabricante profesional en China de interruptores de aislamiento con disyuntor de vacío para aparamenta de media tensión de 11 kV, y se especializa en componentes centrales de aparamenta de 12 kV a 40,5 kV. Nuestros productos se utilizan ampliamente en subestaciones, energías renovables, distribución de energía industrial y sistemas ferroviarios. Estos dos componentes centrales de la unidad principal del anillo de media tensión son clave para construir una infraestructura eléctrica resistente para plantas industriales y redes inteligentes modernas.
En los sistemas modernos de distribución de energía de media tensión, los disyuntores de vacío y los interruptores de aislamiento son dos componentes esenciales que garantizan la seguridad operativa y la confiabilidad del sistema.
En Cotenele, hemos suministrado estos componentes principales a múltiples subestaciones de 110 kV, plantas de energía eólica y proyectos fotovoltaicos, donde el rendimiento de conmutación estable y la protección contra fallas son fundamentales.
Si bien ambos dispositivos se instalan dentro de aparamenta de media tensión y unidades principales en anillo (RMU), cumplen funciones fundamentalmente diferentes pero complementarias:
Disyuntor de vacío:Responsable de la protección contra fallas.
Interruptor de aislamiento:Responsable del aislamiento y mantenimiento seguros.
El interruptor de aislamiento con disyuntor en vacío para aparamenta de media tensión de 11 kV constituye la piedra angular de un sistema de distribución de energía seguro, controlable y fácil de mantener.
Modelo de producto
| kd | V | 12 | D | 1250 | 25 |
| Compañía código |
Disyuntor de vacío Mecanismo de funcionamiento | Clasificado Voltaje |
Tipo de puesta a tierra | Clasificado actual |
Corriente nominal soportada de corta duración |
¿Qué es un disyuntor de vacío?
El disyuntor de vacío es un interruptor eléctrico que utiliza el vacío como medio de extinción de arco para cortar la corriente.
Principio de funcionamiento:Cuando ocurre una falla, los contactos fijos y móviles dentro de un interruptor de vacío sellado se separan. Esta acción generará un arco compuesto de vapor de metal ionizado. Sin embargo, en un ambiente casi completamente vacío, ningún gas puede sostener la combustión de un arco. El vapor de metal se volverá a condensar rápidamente en la superficie de contacto, extinguiendo casi instantáneamente el arco. Este proceso puede aislar rápidamente fallas y minimizar la pérdida de energía en la mayor medida posible.
Componentes clave:Su núcleo es el interruptor de vacío, que alberga los contactos. Un Arc Shield protege la cámara de la contaminación por vapores metálicos. Un mecanismo actuador (resorte, magnético o motor) impulsa el contacto móvil a través de varillas operativas, mientras que una carcasa aislante proporciona soporte y rigidez dieléctrica.
¿Qué es un interruptor-seccionador?
Un interruptor-seccionador es un componente eléctrico de la aparamenta de media tensión o unidad principal de anillo en el sistema eléctrico moderno. La función principal de este dispositivo de conmutación es que, en la posición cerrada, transporta la corriente de carga normal. En la posición abierta, proporciona una distancia de aislamiento confiable para garantizar la seguridad del personal que trabaja en un circuito.
Funcionalidad:Está diseñado para conectar y desconectar corrientes de carga normales de forma segura, pero no está destinado principalmente a interrumpir corrientes de falla altas (cortocircuitos). El interruptor de aislamiento puede soportar la corriente de cortocircuito durante un tiempo limitado hasta que el componente de protección aguas arriba solucione la falla en situaciones anormales.
Tipos:
Aislamiento de aire:Este tipo de interruptor de aislamiento es adecuado para conmutar transformadores, cables y motores en redes de distribución de energía.
Aislado por gas:Este tipo de interruptor de aislamiento generalmente utiliza tecnología SF6 o libre de SF6, tiene las características de un tamaño compacto y alto rendimiento, ideal para aparamenta encapsulada en metal y aplicaciones donde el espacio es limitado.

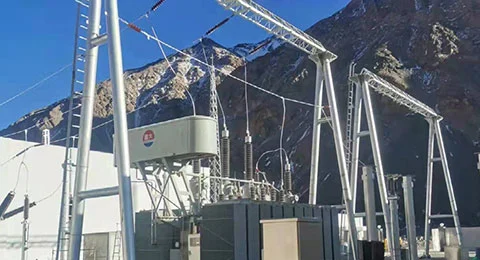

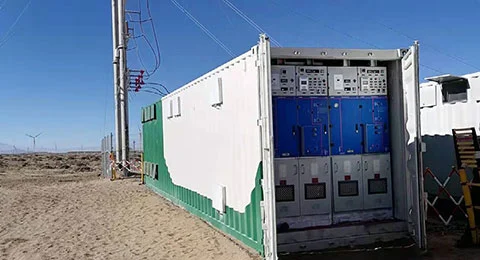

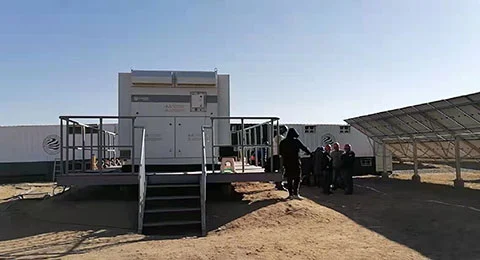

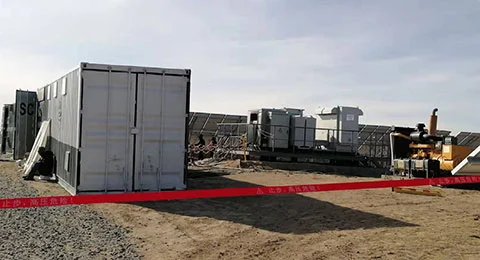

Escenarios de aplicación
Con experiencia en proyectos como:
subestaciones de 110kV
Proyectos de energía eólica marina
Bases fotovoltaicas de 1600MW
Infraestructura ferroviaria (ferrocarril Sichuan-Tíbet)
El interruptor de aislamiento del disyuntor de vacío del dispositivo de distribución de voltaje medio de 11KV se aplica ampliamente en:
1. Subestaciones eléctricas
Protección de transformadores y alimentadores.
Garantizar la estabilidad de la red
2. Energía renovable
Manejo de cambios frecuentes
Gestionar las fluctuaciones de energía
3. Sistemas de energía industriales
Plantas siderúrgicas, mineras, petroquímicas.
Protección de equipos de alta carga
4. Ferrocarril e Infraestructura
Fuente de alimentación de tracción estable
Requisitos de alta confiabilidad
5. Sistemas Comerciales y Municipales
Hospitales, centros de datos, sistemas de metro.
Parámetros técnicos
| SN | Contenido | Unidad | Técnico Porámetro |
| 1 | Resistencia del circuito principal | uΩ | ≤60 |
| 2 | Sobre viajes | milímetros | 2-3 |
| 3 | Espacio libre entre contactos abiertos | milímetros | 8-10 |
| 4 | Duración del rebote del contacto en la operación de cierre | EM | ≤2 |
| 5 | Velocidad media de apertura | EM | 1-1.6 |
| 6 | Velocidad promedio de cierre | EM | 0,6-1,2 |
| 7 | Fuera de simultaneidad de apertura de contacto | EM | ≤2 |
| 8 | Fuera de simultaneidad de cierre de contacto | EM | ≤2 |

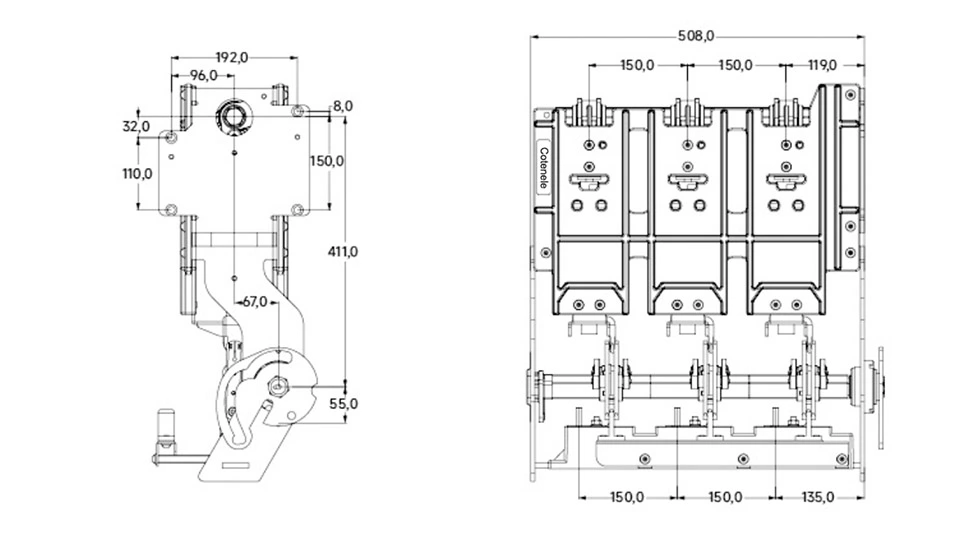

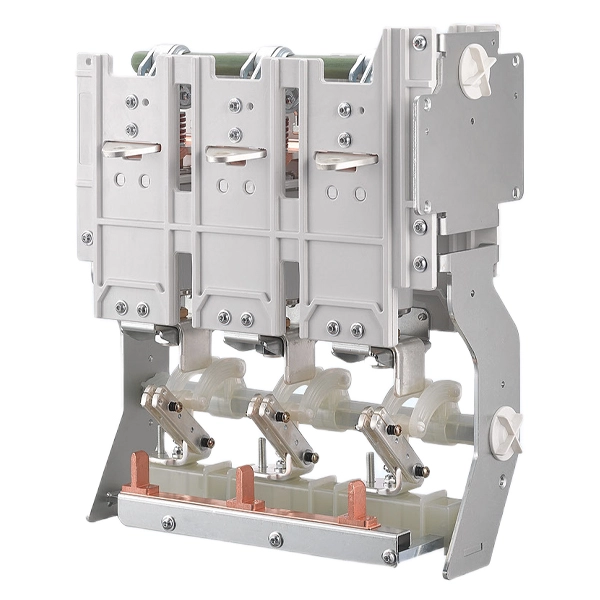

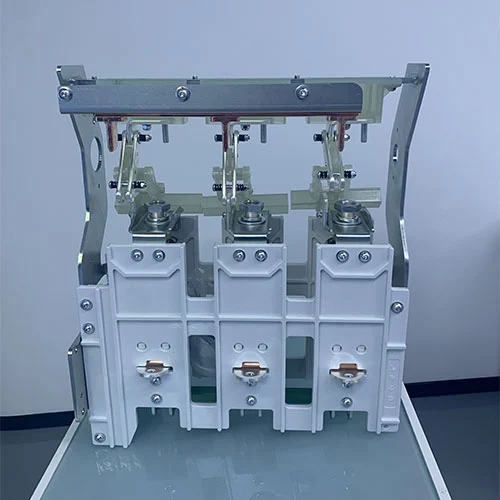

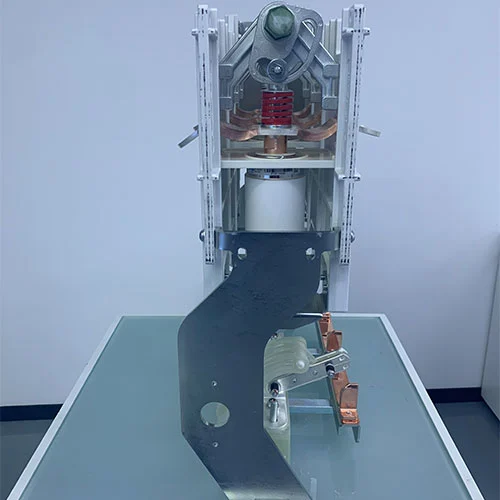

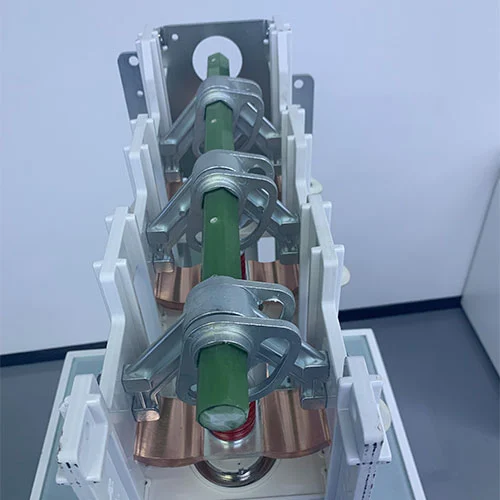

Apariencia y dimensión
¿Por qué elegir Cotenele?
1. Capacidad de fabricación real
Base de producción de 30.000㎡ en Yueqing
Centrarse en los componentes de aparamenta de 12 kV a 40,5 kV
2. Experiencia comprobada en ingeniería
Suministrado a proyectos eólicos, solares, ferroviarios y mineros en el extranjero.
Rendimiento verificado en entornos hostiles
3. Sistema de Calidad Certificado
ISO9001/ISO14001/ISO45001
Informes de pruebas tipo de laboratorios nacionales.
4. I+D continua
3 generaciones de tecnología de aparamenta ambiental RHSV
Múltiples diseños patentados
5. Verde y orientado al futuro
Soluciones sin SF6
Certificaciones "Green Factory" y "Green Supply Chain"
Preguntas frecuentes
1. ¿Cuál es la función de un disyuntor de vacío en un tablero de distribución de 11 kV?
El disyuntor de vacío (VCB) es responsable de proteger el sistema eléctrico interrumpiendo automáticamente las corrientes de falla como cortocircuitos y sobrecargas.
Garantiza una resolución rápida de fallas y previene daños a los equipos en redes de distribución de 11 kV.
2. ¿Cuál es la principal diferencia entre un VCB y un seccionador?
Un disyuntor de vacío es un dispositivo de protección que se utiliza para cortar automáticamente corrientes de falla severas (como corrientes de cortocircuito). Un interruptor-seccionador es un dispositivo de conmutación diseñado para conectar y desconectar de forma segura corrientes de carga normales y proporcionar un punto de aislamiento visible para mayor seguridad; no puede interrumpir de manera confiable las corrientes de falla.
3. ¿Por qué los disyuntores de vacío están diseñados para ser respetuosos con el medio ambiente?
A diferencia de las tecnologías de disyuntores aislados con gas de hexafluoruro de azufre, los disyuntores de vacío no utilizan gases de efecto invernadero para extinguir los arcos. Funcionan según un principio de vacío simple, son respetuosos con el medio ambiente y cumplen con los requisitos reglamentarios que abogan por soluciones energéticas más respetuosas con el medio ambiente en todo el mundo.
4. ¿Los interruptores-seccionadores requieren mantenimiento?
Sí, pero el nivel depende del tipo. Los interruptores seccionadores aislados en aire pueden requerir inspección periódica y limpieza de contactos. Los materiales aislados con gas (como el hexafluoruro de azufre) suelen estar "sellados permanentemente" y no requieren mantenimiento frecuente. Kotner ofrece estos dos tipos de productos para satisfacer diferentes necesidades de uso.
5. ¿Se puede utilizar un interruptor de aislamiento de disyuntor de vacío de celda de media tensión de 11 kV como protección?
Los disyuntores de interruptor estándar no pueden cortar las corrientes de falla. Pero si se usan en combinación con fusibles (como en dispositivos de combinación de interruptores y fusibles), los interruptores de aislamiento pueden proporcionar una función de protección. El fusible cortará la corriente de falla y luego los seccionadores aislarán el circuito.
6. ¿Cómo apoyan los BCV el crecimiento de las energías renovables?
Si los sistemas de energía solar y eólica experimentan fluctuaciones significativas en la producción de energía y requieren conmutación frecuente, los VCB son adecuados para estas aplicaciones porque pueden manejar operaciones de conmutación frecuentes sin degradación del rendimiento y proporcionan capacidades rápidas de eliminación de fallas, lo que puede garantizar la estabilidad de la red.

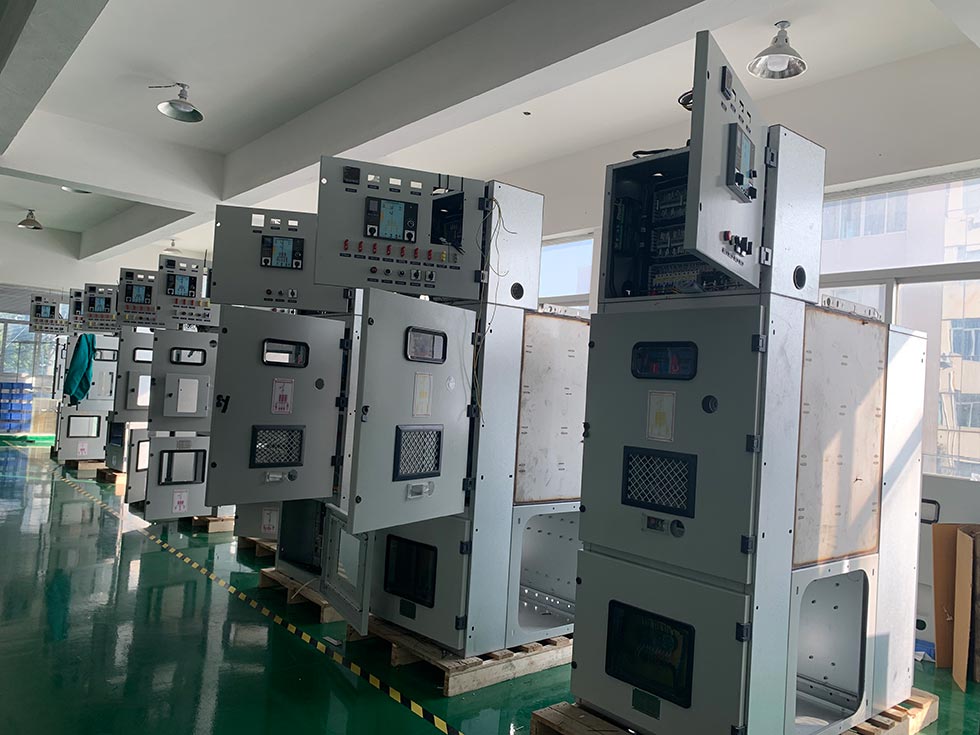

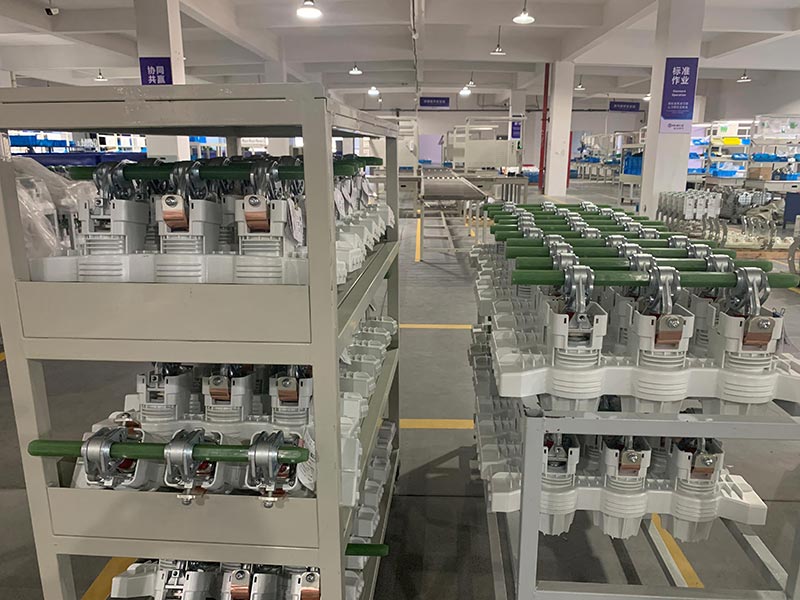

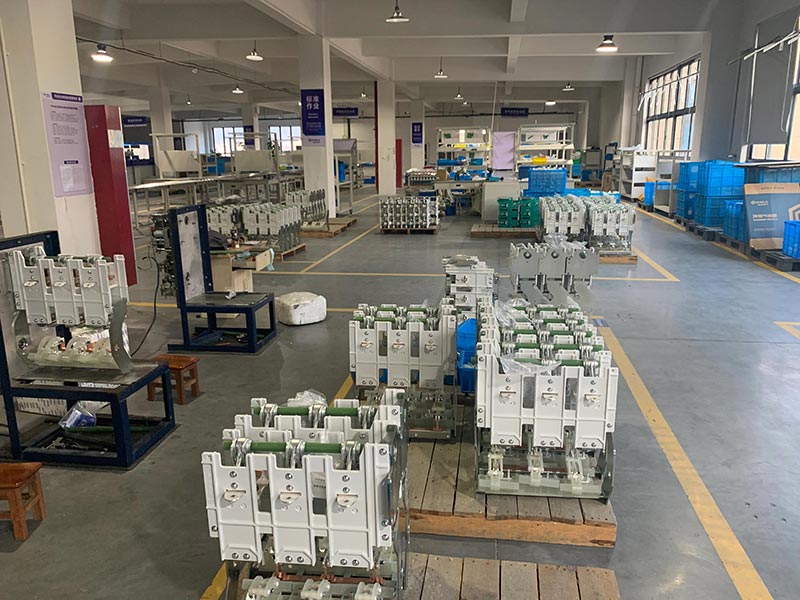

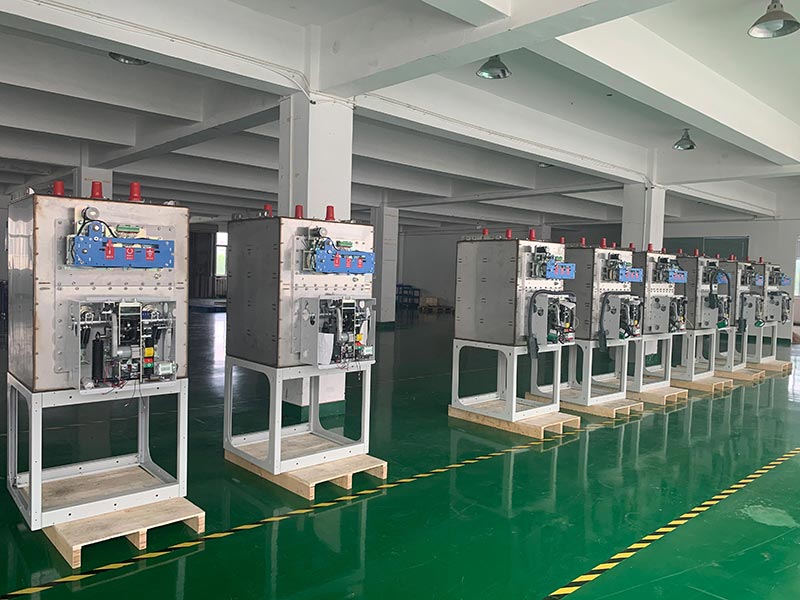

Taller de producción

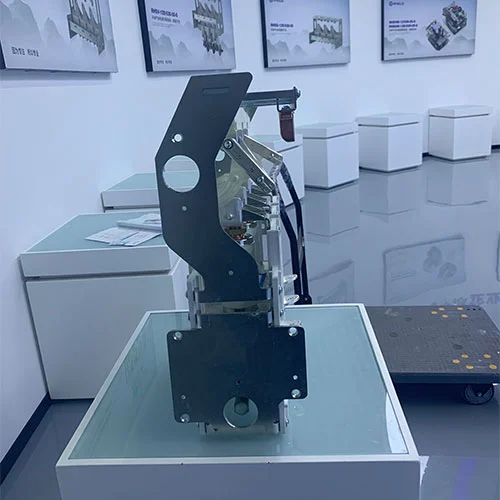

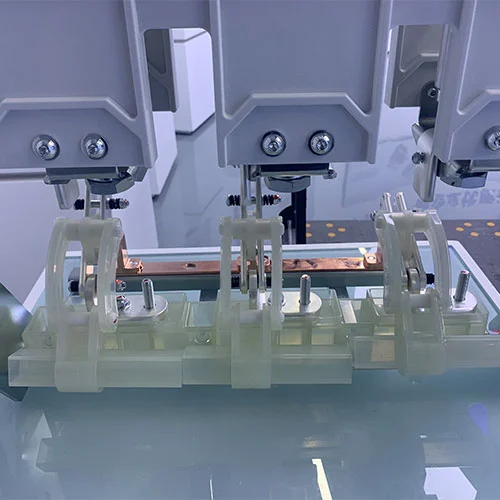

Mostrar productos
