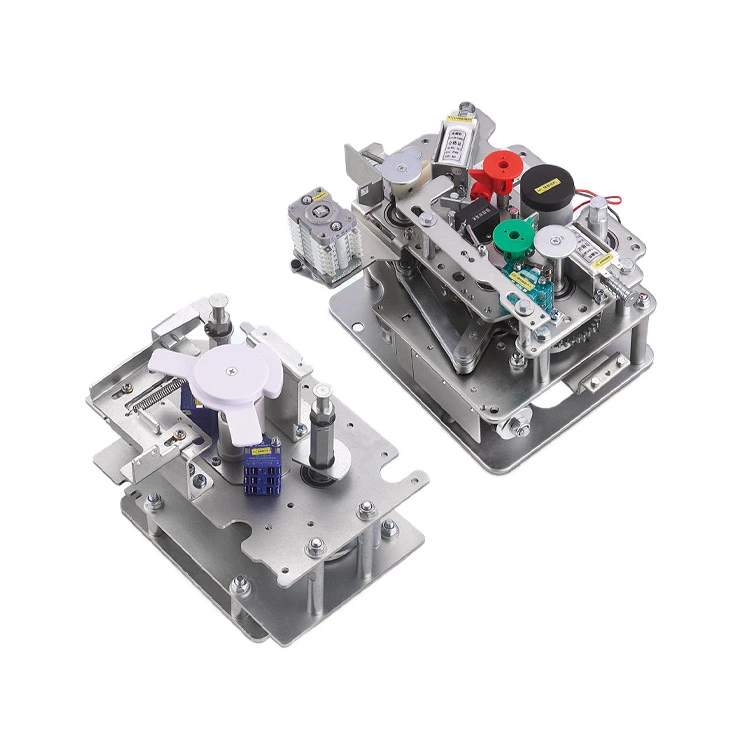

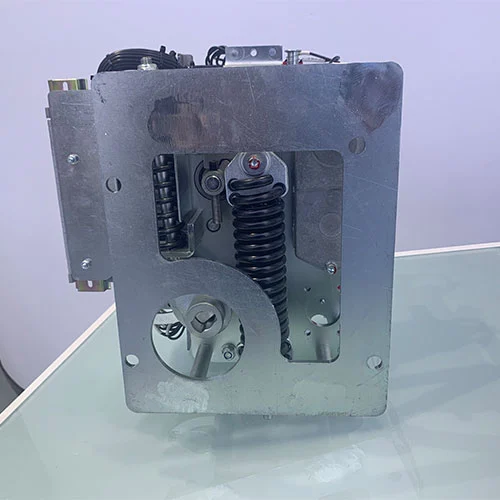

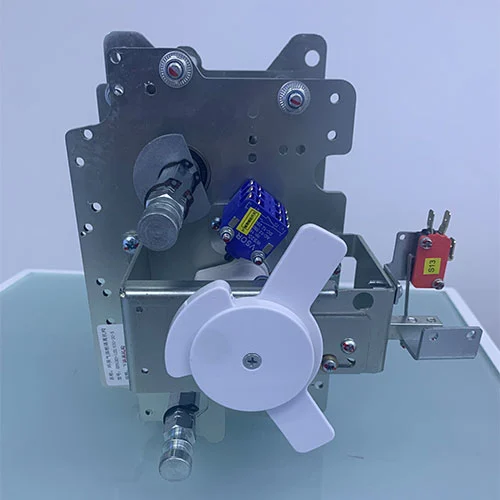

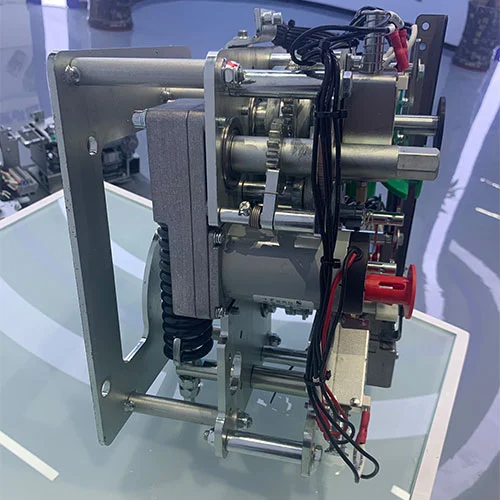

Disyuntor VCB de media tensión de 11KV con mecanismo de aislamiento

La función importante de las aparamentas de media tensión en los sistemas de distribución de energía modernos es la protección, control y aislamiento de los circuitos eléctricos. Actualmente se presta cada vez más atención a la protección del medio ambiente, por lo que los "dispositivos de conmutación respetuosos con el medio ambiente" adaptan medios aislantes limpios como aire limpio, vacío o mezclas de gases a base de fluoronitrilo en lugar del tradicional SF₆ como medio aislante. El disyuntor VCB de media tensión de 11 kV con mecanismo de aislamiento es un componente clave de este tablero ecológico.

¿Cuál es el propósito de este producto?

Es el componente central del panel el cual es responsable de ejecutar los comandos esenciales para abrir (disparar) y cerrar los contactos del disyuntor y seccionador. La precisión, velocidad y confiabilidad de este mecanismo impactan directamente en la seguridad de la red eléctrica y la continuidad del suministro de energía. Como lo demuestran las encuestas de la industria, el mecanismo operativo es el subsistema más crítico, y la mayoría de las fallas y fallas de los disyuntores se remontan a él, lo que hace que su diseño y condición sean primordiales.

Especificaciones clave

Modelo y significado

¿Cuál es el propósito del mecanismo operativo?

El mecanismo operativo es un componente integrado crítico de la aparamenta de media tensión. Almacena y libera energía mecánica para mover rápidamente los principales contactos portadores de corriente entre las posiciones ABIERTO y CERRADO. Actuando como intermediario, convierte una señal de control de baja energía (pulsador manual o relé eléctrico) en la acción de alta fuerza necesaria para operar los contactos de manera confiable, garantizando una interrupción y conexión segura del circuito.

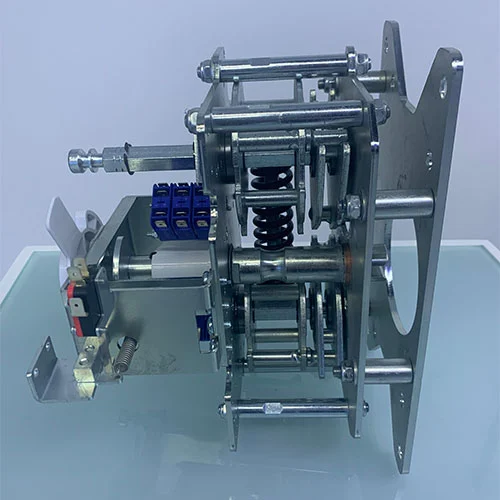

Componentes clave

1.Medio de almacenamiento de energía

Accionado por resorte (más común):

Utilizado en la serie KDSVM-12, especialmente en aparamenta respetuosa con el medio ambiente.

Motor compresses the closing spring, which closes contacts and charges the opening (trip) spring

Ventajas:alta confiabilidad, diseño simple, fácil mantenimiento

Neumático:Utiliza aire comprimido

Hidráulico:Utiliza aceite o gas a presión.

Magnético:Utiliza solenoide o electroimán.

2.Circuito de actuación

Componentes que desencadenan la liberación de energía, que incluyen:

Bobinas de cierre/disparo (electroimanes)

Pestillos

Botones manuales

3.Sistemas de enclavamiento

Funciones de seguridad para evitar operaciones incorrectas o inseguras

Ejemplo:Evitar el cierre en caso de falla o el cierre de un seccionador bajo carga.

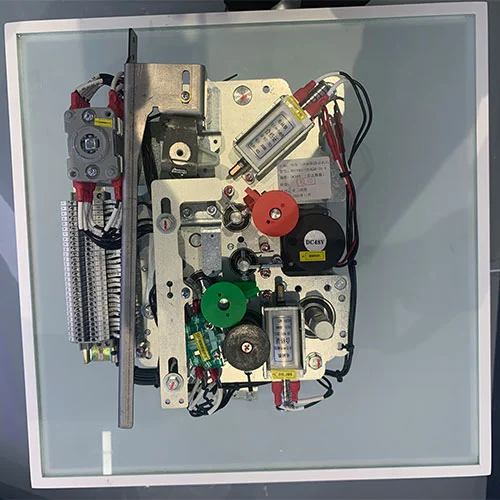

El mecanismo RHSVM3-12 descrito es un ejemplo clásico de un mecanismo moderno y de alta confiabilidad accionado por resorte. Cuenta con un motor para carga automática de resortes, resortes separados para acciones de cierre y apertura (con un diseño inteligente de enlace central para cierre) y bobinas eléctricas integradas para operación remota, logrando una vida mecánica superior a 10. 000 operaciones.

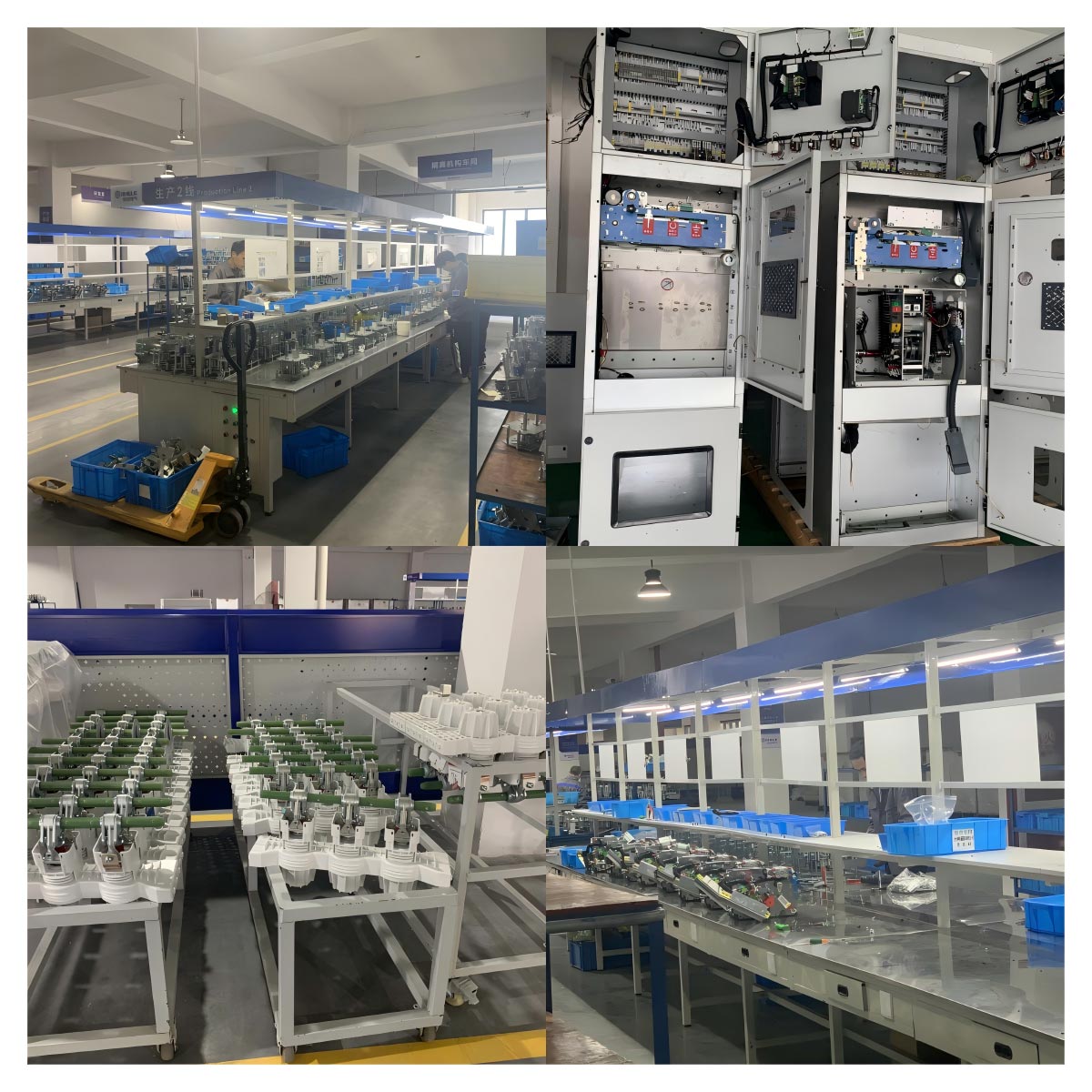

Cotenele garantiza que el disyuntor VCB de media tensión de 11 KV con mecanismo de aislamiento sea probado en fábrica y, opcionalmente, verificado por terceros, garantizando confiabilidad en entornos exigentes.

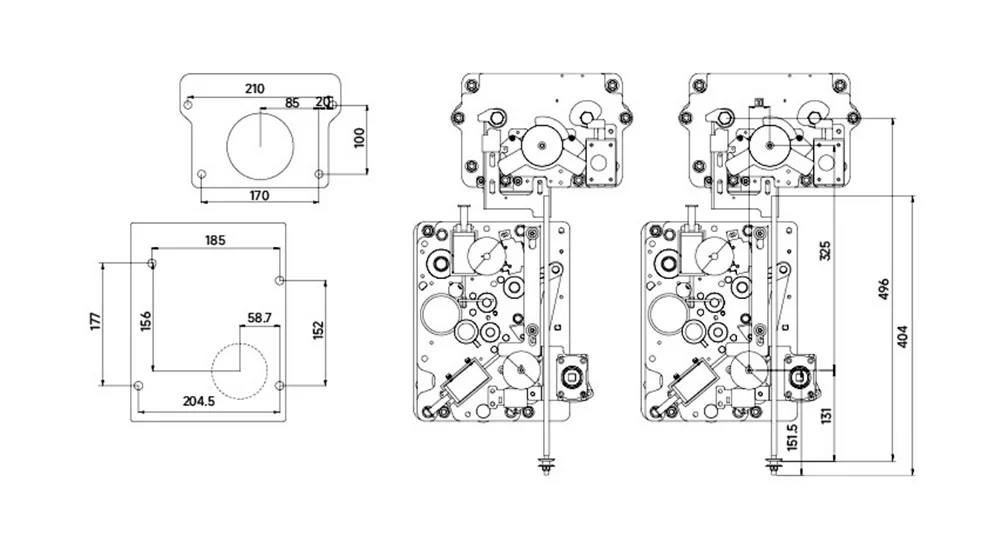

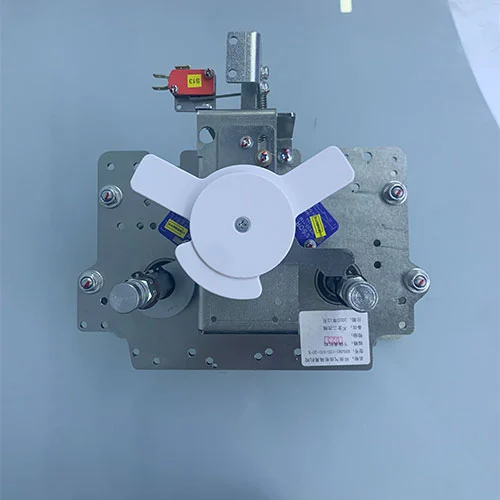

Apariencia y dimensión

Ámbito de aplicación

Los mecanismos operativos son los componentes principales de una amplia gama de equipos de protección y conmutación eléctrica, como paneles y unidades principales de anillo de media tensión. Su aplicación principal incluye a continuación:

Disyuntores de media tensión:Este es su equipo eléctrico clave, principalmente en el rango de 12 kV a 40,5 kV común en el sistema de distribución de energía. Son esenciales en aparamenta con aislamiento de aire (AIS), con aislamiento de gas (GIS) y lo último en aparamenta con aislamiento de gas respetuoso con el medio ambiente para la protección del circuito primario contra sobrecargas y cortocircuitos.

Seccionadores y seccionadores de puesta a tierra:Se pueden utilizar mecanismos operativos como el RHSVM3-12 junto con mecanismos de desconexión. Proporcionan el impulso para una operación lenta y cuidadosa de los interruptores de desconexión y puesta a tierra.

Las aplicaciones principales incluyen:

♦Subestaciones Eléctricas:Tanto estaciones primarias de distribución como secundarias transformadoras.

♦Sistemas de Energía Industrial:Para proteger plantas de fabricación, centros de datos y grandes instalaciones comerciales.

♦Plantas de Energías Renovables:En subestaciones de parques eólicos y solares para conexión y protección.

♦Infraestructura:Para suministros de energía de tracción ferroviaria, redes eléctricas de aeropuertos y sistemas de energía críticos de hospitales.

El disyuntor VCB de media tensión de 11 KV con mecanismo de aislamiento se utiliza para aparamenta respetuosa con el medio ambiente; este mecanismo, independiente de sistemas hidráulicos o neumáticos externos, puede mantener robustez y confiabilidad en todos los rangos de temperatura. El mecanismo cumple con las normas GB1984 e IEC 62271-100, lo que puede garantizar un funcionamiento seguro y confiable en el sistema de distribución de energía.

Manual de operación para el mecanismo operativo

1.Almacenamiento de energía:

Después de instalar y asegurar el mecanismo, conecte la manija dedicada al eje de operación ubicado en la parte inferior derecha. Gírelo en el sentido de las agujas del reloj hasta que escuche un clic sólido; esto significa que el resorte está completamente cargado y el indicador ha activado el interruptor de límite. Para el funcionamiento del motor, simplemente aplique energía. La unidad cargará automáticamente el resorte y luego lo cortará, manteniendo la energía lista para un comando de cierre. (Asegúrese de que el cableado de control sea correcto para este modo).

2.Cerrar el disyuntor:

Para un cierre manual, simplemente presione el botón verde. Esto libera la energía almacenada para cerrar los contactos principales. Si está utilizando el control eléctrico, en su lugar energice la bobina de cierre. Su acción rápida libera el resorte para realizar el trabajo y carga el resorte de apertura de inmediato. (Un enclavamiento incorporado bloqueará otra operación de cierre, incluso si el resorte se recarga después).

3.Apertura del disyuntor:

Para una apertura manual, presione el botón rojo. Libera el resorte de apertura para separar los contactos principales. Para abrirlo eléctricamente, alimente la bobina de apertura. Su rápida acción libera el resorte, abriendo el disyuntor.

Manuales detallados en PDF disponibles para descargar.

Probado en fábrica, nuestro disyuntor VCB de media tensión de 11 kV con mecanismo de aislamiento es adecuado para proyectos de sistemas de energía, industriales y renovables en todo el mundo.
