Mecanismo de aislamiento de 11KV para paneles interiores de media tensión

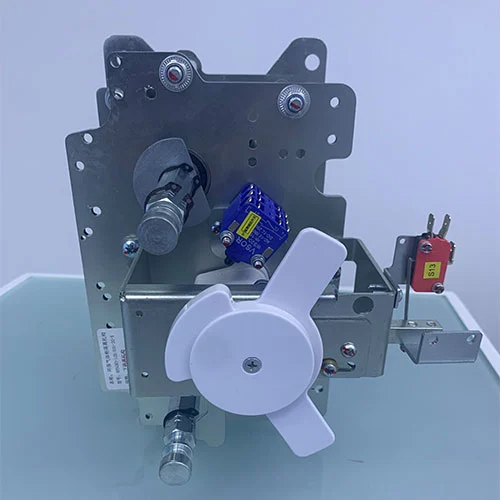

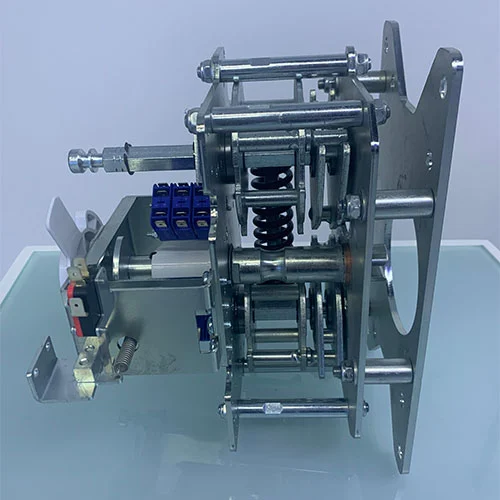

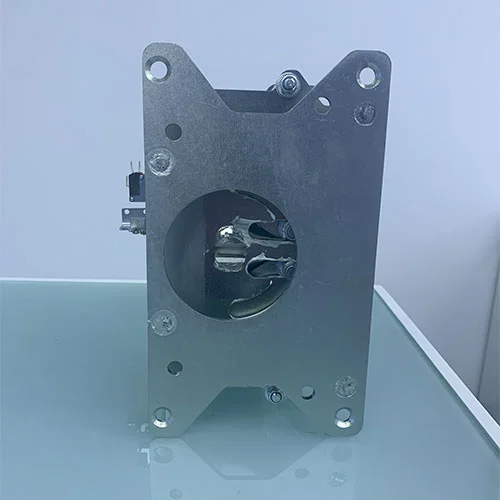

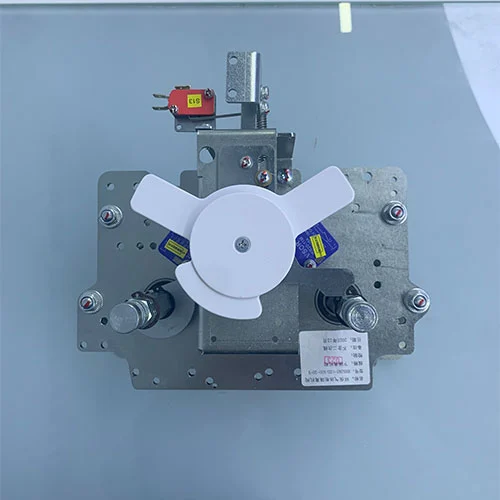

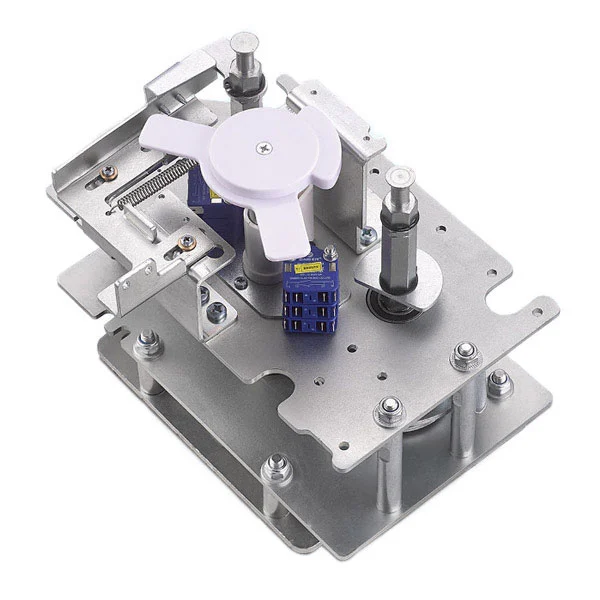

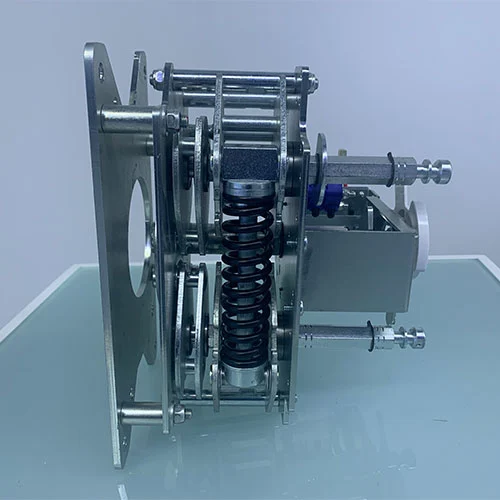

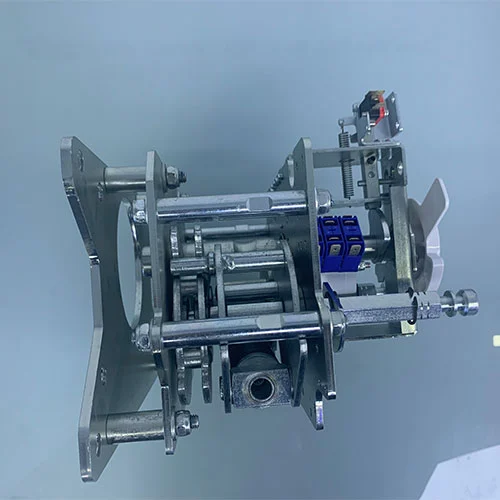

El mecanismo de aislamiento de 11 kV para paneles interiores de media tensión es un mecanismo operativo aislado que se utiliza para las operaciones de apertura y cierre de interruptores de desconexión e interruptores de puesta a tierra dentro de equipos de distribución aislados en gas (GIS) ecológicos. Este mecanismo de operación del interruptor seccionador utiliza un sistema de almacenamiento de energía de resorte para accionar el interruptor de desconexión, y el mecanismo de almacenamiento de energía sobre el centro del resorte de compresión controla las operaciones del interruptor de puesta a tierra. Este mecanismo de operación del interruptor-seccionador tiene características de tres posiciones de trabajo distintas: Cerrado (ON), Abierto (OFF) y Conectado a Tierra (TIERRA). El mecanismo operativo tiene una función de enclavamiento mecánico de cinco prevenciones para garantizar la seguridad operativa y el cumplimiento de la secuencia.

Modelo y significado

Especificaciones técnicas

¿Cómo operar correctamente este producto?

Todas las operaciones del mecanismo de aislamiento de 11KV KDSGM-12D/630-20 para paneles interiores de media tensión se realizan mediante una manija hexagonal dedicada insertada en el eje de transmisión correspondiente.

1. Cerrar el interruptor de desconexión

Asegúrese de que el interruptor de puesta a tierra del panel esté en la posición APAGADO.

Inserte la manija en el eje hexagonal en el lado derecho del mecanismo.

Gire aproximadamente 90° en sentido antihorario para cerrar el interruptor de desconexión.

Cuando el interruptor de desconexión está CERRADO, el puerto del interruptor de conexión a tierra queda bloqueado por una placa indicadora, lo que impide una operación insegura.

2. Apertura del interruptor de desconexión (OFF)

Inserte la manija en el eje hexagonal en el lado superior del mecanismo.

Gire aproximadamente 90° en el sentido de las agujas del reloj para abrir el interruptor de desconexión.

Una vez ABIERTO, el operador puede cerrar nuevamente el interruptor de desconexión u operar el interruptor de puesta a tierra.

3. Operación del interruptor de puesta a tierra

Sólo se permite después de que el interruptor de desconexión esté completamente ABIERTO.

Inserte la manija en el eje hexagonal en el lado izquierdo del mecanismo.

Gire 90° en el sentido de las agujas del reloj para cerrar el circuito de conexión a tierra, o 90° en el sentido contrario a las agujas del reloj para abrirlo.

Cuando el interruptor de conexión a tierra está CERRADO, el puerto del interruptor de desconexión se bloquea, lo que mantiene la integridad del enclavamiento y garantiza una operación segura.

Características clave de seguridad

Enclavamiento de cinco prevenciones: Evita la conexión a tierra accidental de un circuito activo o la activación de un circuito puesto a tierra.

Indicadores visuales: muestran claramente las posiciones de los interruptores al operador.

Cumplimiento de la operación secuencial: Garantiza que el interruptor de desconexión y el interruptor de conexión a tierra siempre se operen en el orden correcto.

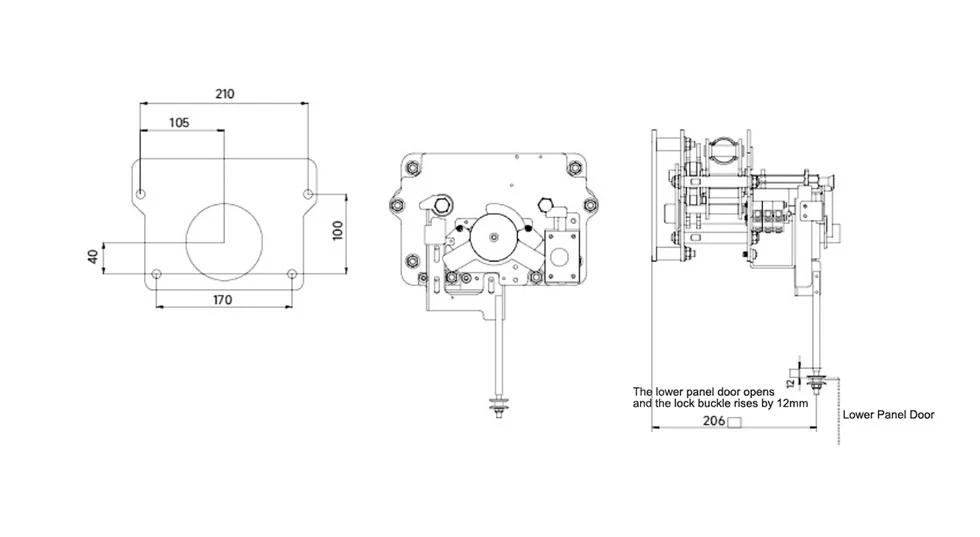

Apariencia y dimensión

Ámbito de aplicación

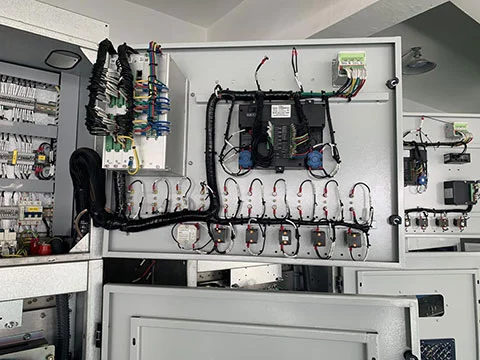

Este mecanismo de aislamiento de 11 KV para paneles interiores de media tensión está diseñado específicamente como un componente combinado para interruptores de aislamiento y puesta a tierra de tres posiciones (ENCENDIDO-APAGADO-TIERRA) instalados en unidades principales de anillo (RMU) y paneles de distribución de media tensión, aislados en gas y respetuosos con el medio ambiente. Es adecuado para aplicaciones que requieren interbloqueos de seguridad estrictos y conmutación confiable accionada por resorte en sistemas de distribución de energía industrial, comercial y de servicios públicos.

Preguntas frecuentes

P1: ¿Cuál es la secuencia operativa correcta entre el interruptor de desconexión y el interruptor de puesta a tierra?

R: Los interbloqueos de seguridad deben aplicarse en una secuencia estricta. El seccionador de tierra sólo se puede operar (cerrado o abierto) después de que el seccionador esté completamente ABIERTO. El seccionador solo se puede operar una vez que el seccionador de tierra esté completamente abierto. El cumplimiento de esta secuencia evita el cierre peligroso del seccionador de tierra en un circuito energizado.

P2: ¿Cómo funciona la "función de enclavamiento de cinco prevenciones" para este mecanismo de operación?

R: La función de enclavamiento opera principalmente mediante un diseño mecánico. Cuando el interruptor de desconexión o el interruptor de conexión a tierra está en la posición CERRADO, la placa de barrera física bloqueará el eje de operación del interruptor opuesto. Este mecanismo de aislamiento garantizará que se eviten importantes operaciones de seguridad, incluida la conexión a tierra de un circuito activo, la energización de un circuito conectado a tierra y el acceso a los interiores del compartimiento mientras el equipo está energizado.

P3: ¿Qué estándares cumple este mecanismo de aislamiento de 11 kV para paneles interiores de media tensión?

R: Los paneles interiores de media tensión se fabrican y prueban completamente de conformidad con la norma nacional china GB/T 1985-2023 "Seccionadores de corriente alterna y seccionadores de puesta a tierra de alta tensión" y otras especificaciones técnicas relevantes para componentes de aparamenta.

P4: ¿La manija de operación es universal para todas las operaciones?

R: Sí, se utiliza un único mango hexagonal exclusivo para todas las operaciones. Sin embargo, solo se puede insertar en el eje operativo específico que no esté bloqueado por la placa indicadora de enclavamiento en un momento dado, aplicando así el procedimiento correcto.

P5: ¿Cómo puede el operador confirmar visualmente la posición actual de los interruptores?

R: El mecanismo incorpora un indicador de posición claro. Además, el sistema de enclavamiento proporciona una señal visual directa: si un puerto de operación está cubierto por la placa indicadora, el interruptor correspondiente está en la posición CERRADO y el interruptor alternativo es seguro para operar (si su puerto es accesible).

¿Por qué elegir los productos Cotenele?

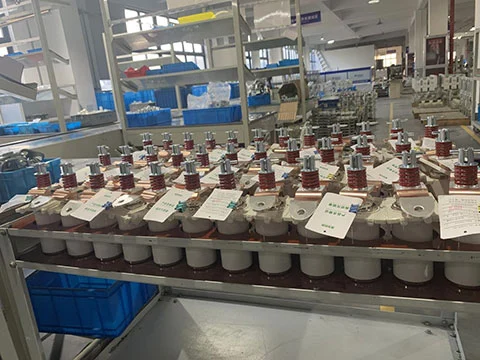

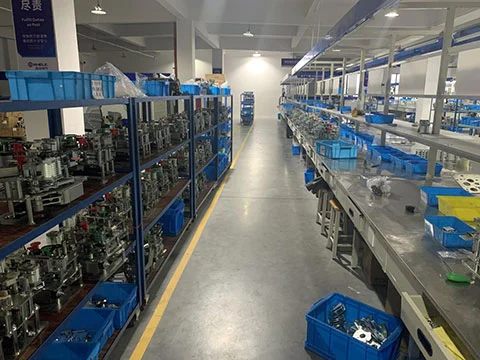

Fabricación interna:Posee más de 30.000 metros cuadrados de espacio de fábrica y cuenta con las certificaciones ISO9001, ISO14001 e ISO45001.

Fiabilidad:Utilizado en numerosos proyectos de energía, metro, petroquímicos e industriales.

Personalización rápida:Proporciona servicios OEM/ODM para fabricantes de aparamenta.

Innovación Ambiental:Se centra en componentes SIG respetuosos con el medio ambiente.

Experiencia técnica:Un equipo de ingeniería experimentado garantiza la seguridad, precisión y durabilidad del producto.
