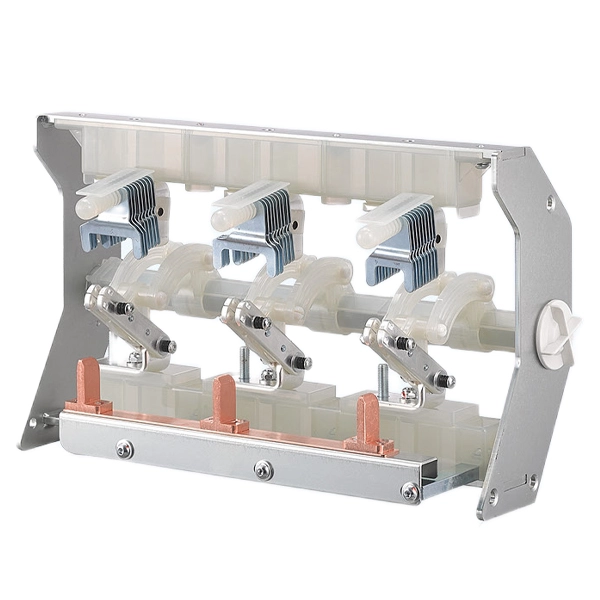

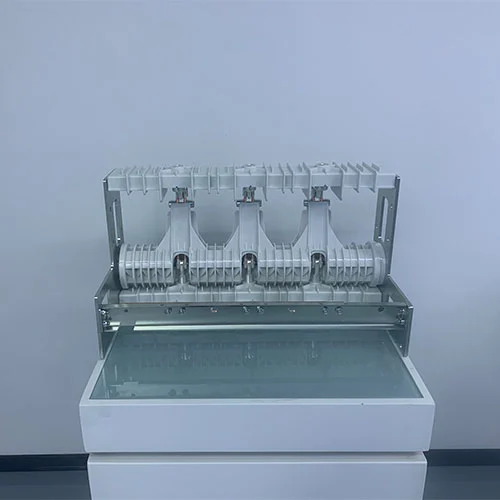

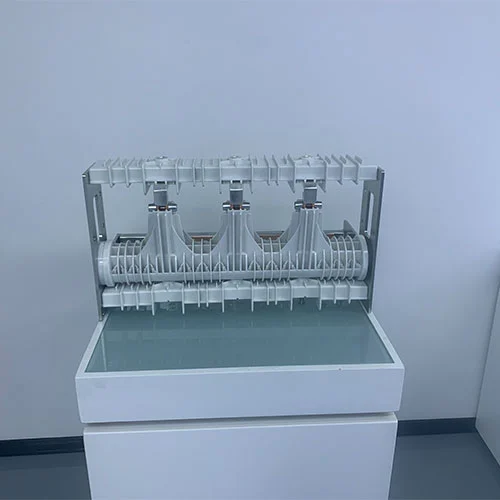

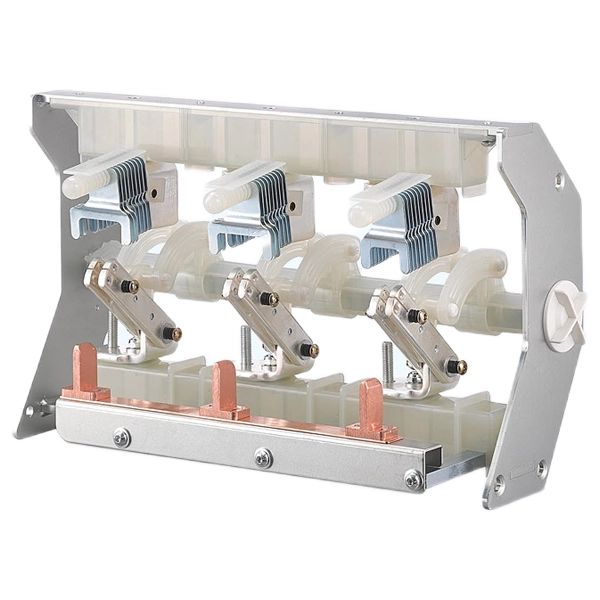

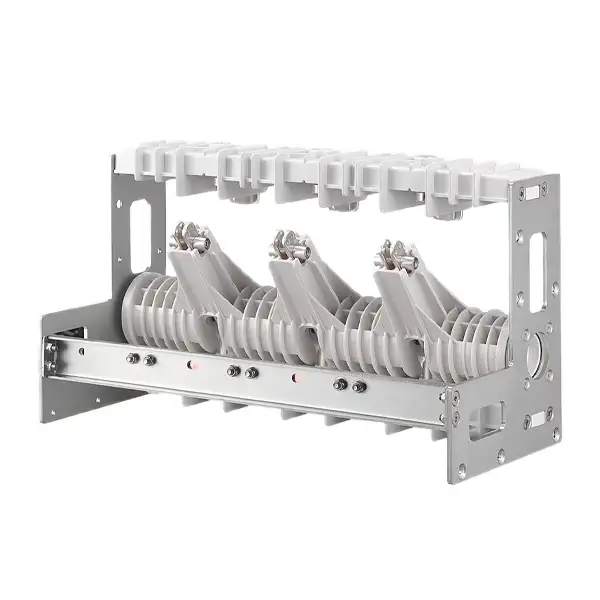

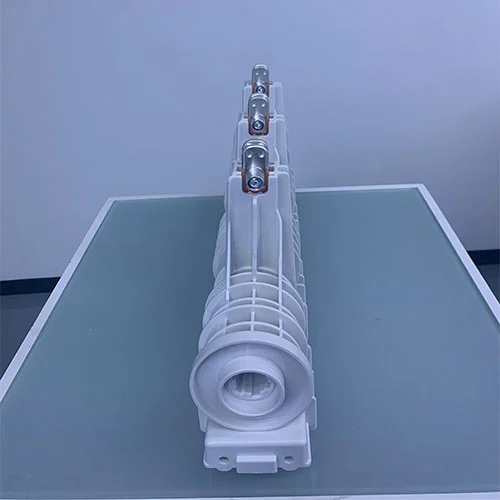

Desconector de interruptor de aislamiento de media tensión de 11 KV

Un interruptor-seccionador de media tensión de 11 kV es un dispositivo de conmutación mecánico que se utiliza en sistemas de distribución de energía para proporcionar un aislamiento eléctrico seguro y una conmutación de carga controlada. Se aplica ampliamente en unidades principales en anillo (RMU), aparamenta aislada en gas y subestaciones secundarias.

A diferencia de los disyuntores, un seccionador no puede interrumpir corrientes de falla. Su función principal es garantizar una brecha de aislamiento visible y confiable, permitiendo el mantenimiento y operación seguros de los sistemas eléctricos.

Modelo de producto

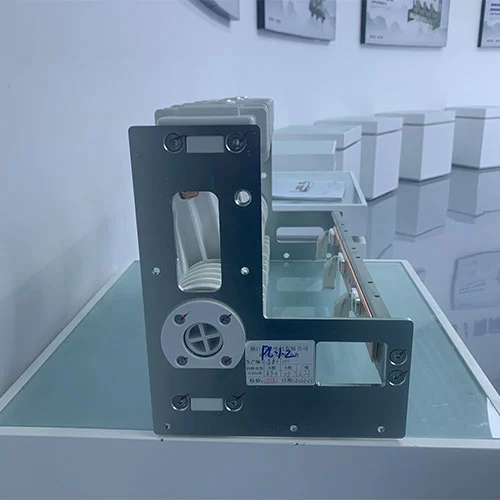

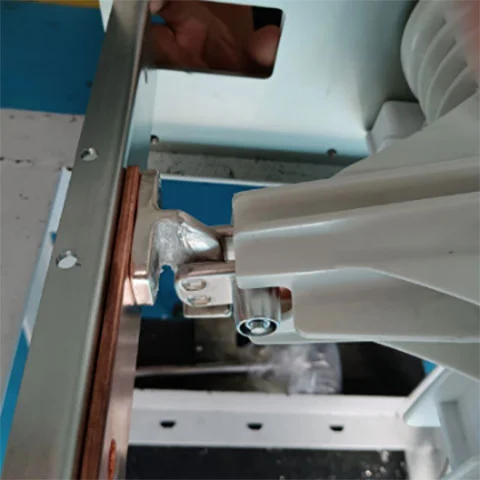

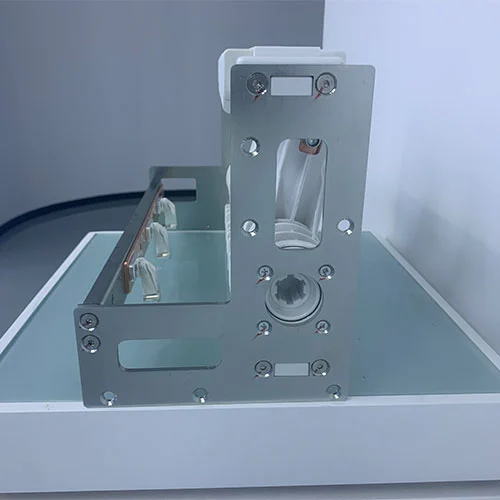

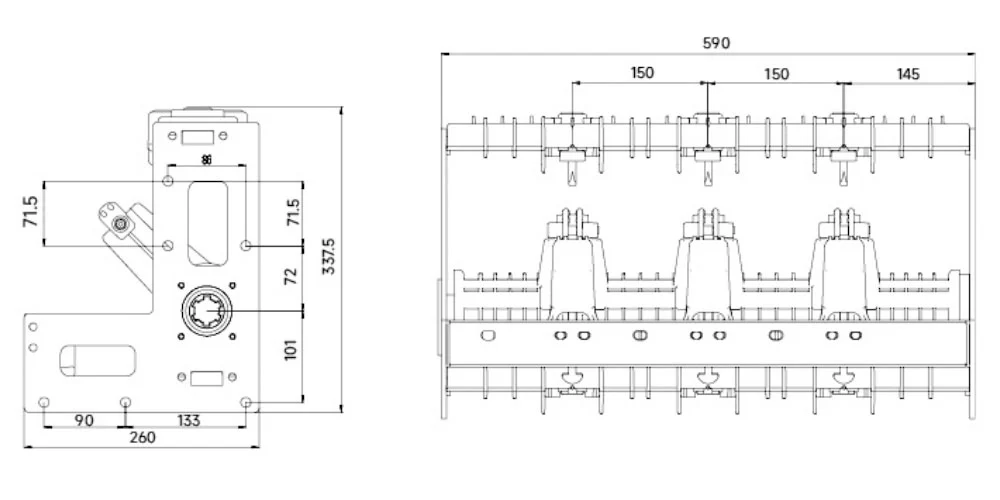

Apariencia y dimensión

¿Cuáles son los diferentes tipos de interruptores de desconexión?

1. Seccionadores aislados en aire

Instalado en celdas aisladas en aire.

Estructura simple con aislamiento visible.

Adecuado para instalaciones estándar

2. Seccionadores aislados en gas

Encerrados en tanques de gas sellados

Compacto y sin mantenimiento

Ideal para subestaciones urbanas y de espacio limitado

3. Seccionadores ecológicos sin SF₆

Utiliza gases aislantes alternativos o aire seco.

Bajo potencial de calentamiento global

Cumple con las normas medioambientales modernas

Parámetros técnicos

Ventajas del producto

Nuestro interruptor-seccionador de media tensión de 11KV tiene las siguientes ventajas:

Respetuoso con el medio ambiente

La ventaja más importante es la reducción o eliminación del SF₆, lo que contribuirá directamente a reducir las emisiones de gases de efecto invernadero de la red de distribución de energía.

Instalación compacta

El medio aislado en gas, ya sea que utilice SF₆ o alternativas, ofrece una solución mucho más compacta y que ahorra espacio en comparación con el medio aislado en aire; es muy adecuado para subestaciones urbanas, subestaciones secundarias compactas (CSS) o equipos tipo pedestal.

Alta confiabilidad y larga vida útil

La construcción robusta y sellada con aislamiento de gas estable protege los contactos de los seccionadores de la contaminación ambiental como el polvo, la humedad y la salinidad, lo que puede garantizar que estos interruptores aisladores tengan un rendimiento constante, un mantenimiento mínimo y una vida operativa prolongada.

Seguridad y versatilidad

Los interruptores de aislamiento tienen un punto de aislamiento visible o estipulado por seguridad. Crean y cortan corrientes de carga normales, lo que agrega flexibilidad operativa para la red de distribución de energía y la gestión de carga sin disyuntores.

Adaptabilidad

Los interruptores de aislamiento generalmente se usan para diversas configuraciones, niveles de voltaje y aplicaciones específicas como minería, conmutación de capacitores, etc., lo que puede hacerlos adecuados para una amplia gama de necesidades de distribución eléctrica secundaria, desde la integración de energía renovable hasta el suministro de energía industrial.

¿Cuál es la diferencia entre un disyuntor y un interruptor de desconexión?

Comprender la diferencia entre un disyuntor y un seccionador es esencial para el funcionamiento seguro y eficiente del tablero.

1.Función primaria

Disyuntor: Dispositivo de protección diseñado para interrumpir automáticamente corrientes de falla y sobrecargas, protegiendo el equipo y el sistema de energía.

Seccionador: Dispositivo operativo y de seguridad que se utiliza para proporcionar aislamiento visible y para conmutar corrientes de carga nominal en condiciones normales.

2.Capacidad de interrupción

Disyuntor: Capaz de interrumpir altas corrientes de falla.

Seccionador: No puede interrumpir las corrientes de falla; solo resiste corrientes de cortocircuito durante un tiempo limitado hasta que el disyuntor soluciona la falla.

3.Secuencia operativa

En un sistema típico, ambos dispositivos funcionan juntos:

Durante la desconexión: el disyuntor se abre primero para detener el flujo de corriente, luego el seccionador se abre para proporcionar un aislamiento seguro.

Durante la energización: el seccionador se cierra primero, seguido por el disyuntor.

4.Diseño y costo

Disyuntor: Más complejo, con tecnología de extinción de arco (vacío, SF₆, etc.), lo que resulta en un mayor costo.

Seccionador: Diseño mecánico más sencillo, lo que lo hace más económico para fines de aislamiento.

Los disyuntores son responsables de proteger el sistema eléctrico, mientras que el interruptor-seccionador de media tensión de 11 kV garantiza la seguridad de las personas y los equipos al proporcionar un aislamiento eléctrico confiable.

¿Cómo elegir el interruptor-seccionador de aislamiento de media tensión de 11 kV adecuado?

Al seleccionar un modelo adecuado, considere:

Tensión nominal (11kV / 12kV)

Corriente nominal (630A / 1250A)

Tipo de instalación (RMU, GIS, AIS)

Condiciones ambientales (humedad, polvo, temperatura)

Requisito de soluciones ecológicas (libres de SF₆)

Para subestaciones compactas, se recomiendan soluciones con aislamiento de gas o ecológicas.

Garantía de calidad y pruebas

Cotenele implementa un estricto control de calidad durante toda la producción:

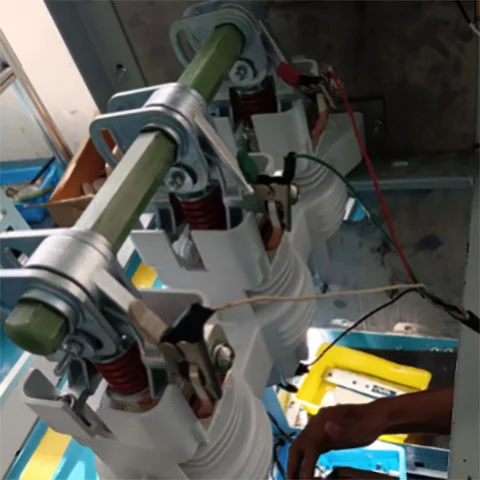

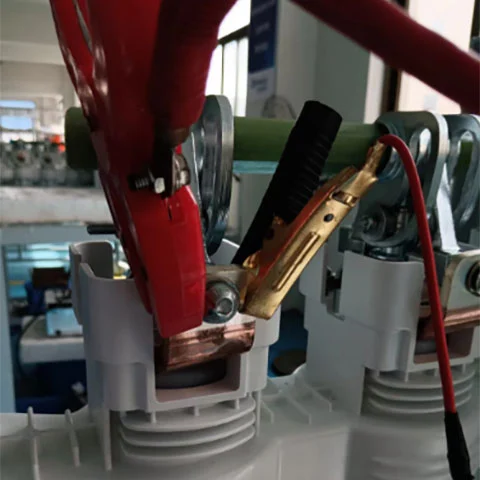

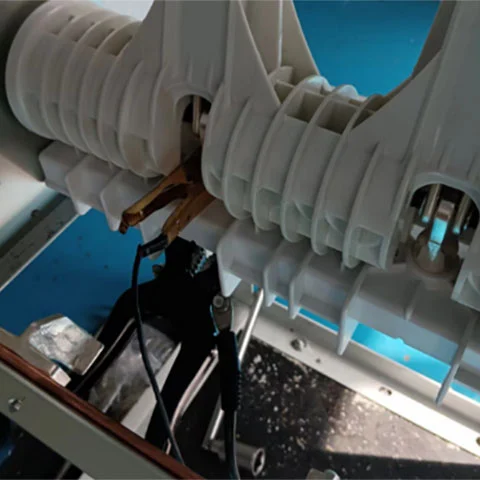

Pruebas de tipo y pruebas de rutina.

Pruebas de alto voltaje

Inspección de fábrica y verificación opcional de terceros

Todos los productos cumplen con las normas ISO9001, ISO14001 e ISO45001.

Preguntas frecuentes

1. ¿Qué es un interruptor-seccionador de media tensión de 11 kV?

Un interruptor-seccionador es un dispositivo de conmutación que, cuando está en la posición abierta, proporciona aislamiento además de sus funciones de conmutación estándar. Está diseñado para transportar, conectar y desconectar corrientes de carga nominales en condiciones normales de funcionamiento.

2. ¿Cómo funciona un interruptor-seccionador?

Cuando está cerrado, la corriente nominal fluye a través de los contactos de aislamiento principales. Para interrumpir la corriente de carga, estos contactos se abren primero, transfiriendo la corriente a la cámara de interrupción, como un interruptor de vacío en las series GSec y GSec Air, donde se interrumpe la corriente. Durante el cierre, los contactos de aislamiento forman el circuito antes de que se cierre la unidad de interrupción.

3.¿Qué distingue a un disyuntor de vacío de un interruptor-seccionador?

La principal diferencia es la capacidad de protección: un disyuntor de vacío puede eliminar corrientes de falla para proteger el equipo eléctrico. pero no se utiliza un interruptor-seccionador para interrumpir corrientes de falla. Su función más importante es proporcionar un aislamiento seguro una vez abierto el circuito, permitiendo trabajar en la sección desconectada y asegurando el aislamiento de las partes bajo tensión.

4.¿Cotenele ofrece varios tipos de interruptores-seccionadores?

Sí, Cotenele tiene dos clasificaciones principales:
Interruptores-seccionadores aislados en aire, utilizados para seccionamiento de cables, maniobra de transformadores y motores en subestaciones de distribución secundaria, y para alimentación de circuitos, transformadores y redes principales en anillo.
Los interruptores-seccionadores aislados en gas, estos aisladores tienen estas características de SF6 sin mantenimiento o tecnología libre de SF6, ofrecen alto rendimiento, confiabilidad y larga vida útil en un tamaño compacto.

5. ¿Los interruptores-seccionadores Cotenele son fáciles de mantener?

Sí. Los productos Cotenele vienen con instrucciones detalladas de servicio y mantenimiento de Cotenele, junto con repuestos integrales y soporte de accesorios.

6. ¿Para qué se utilizan los interruptores de carga con aislamiento de aire para interiores Cotenele?

Se utilizan para aparamenta cerrada de media tensión, unidades principales en anillo y subestaciones transformadoras compactas. Nuestros interruptores-seccionadores de carga tienen las ventajas de un control confiable de la corriente de sobrecarga y sus voltajes de hasta 40,5 kV y sus corrientes de hasta 1250 A.

7. ¿Cómo mejoran los interruptores Cotenele la calidad y confiabilidad de la energía?

Permiten un elevado número de operaciones de corte a corriente nominal y pueden soportar corrientes de cortocircuito de hasta 31,5 kA durante 1 segundo. Se incluye un seccionador de tierra con capacidad de cierre y se garantiza el funcionamiento en un amplio rango de temperaturas, lo que contribuye a un rendimiento constante y a la confiabilidad del sistema.

8. ¿Por qué los interruptores Cotenele se consideran seguros y fiables?

Utilizados en combinación con fusibles limitadores de corriente, brindan protección completa e interrupción segura de las corrientes de cortocircuito. Nuestros interruptores proporcionan un espacio de aislamiento visible y cumplen con los requisitos de Clase 2 de la norma IEC 62271-304.

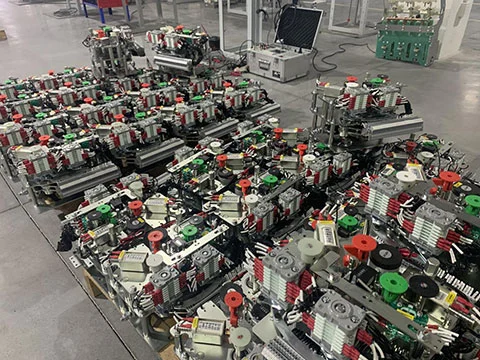

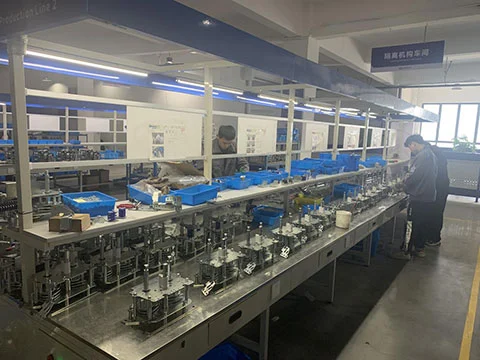

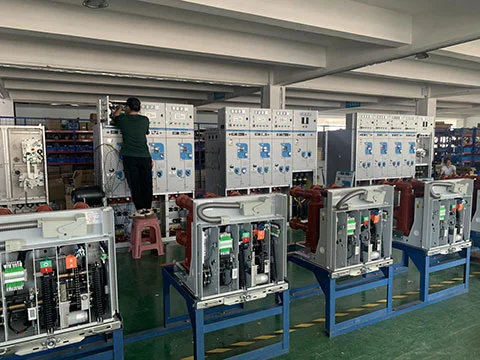

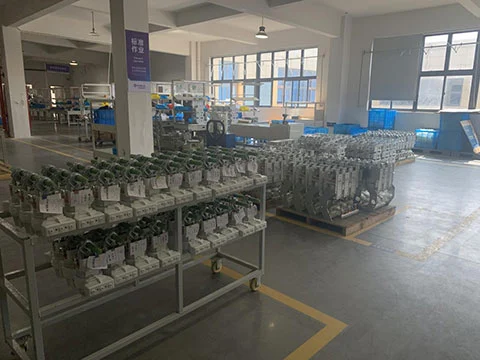

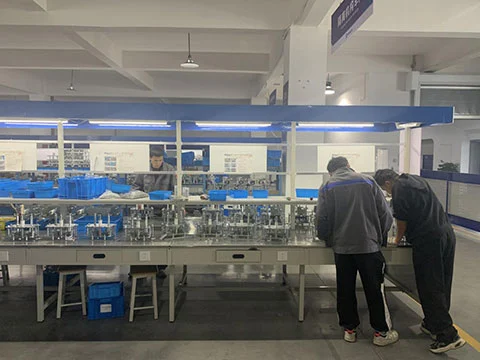

Nuestra fábrica

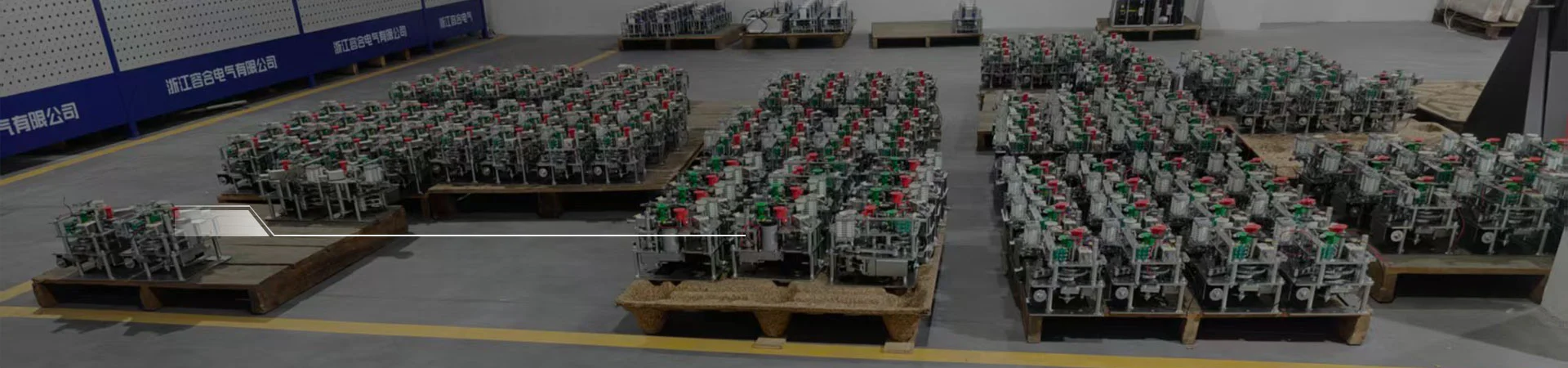

Mostrar productos
