Productos
Componentes de la unidad principal en anillo de alta calidad para una distribución de energía confiable
- View as

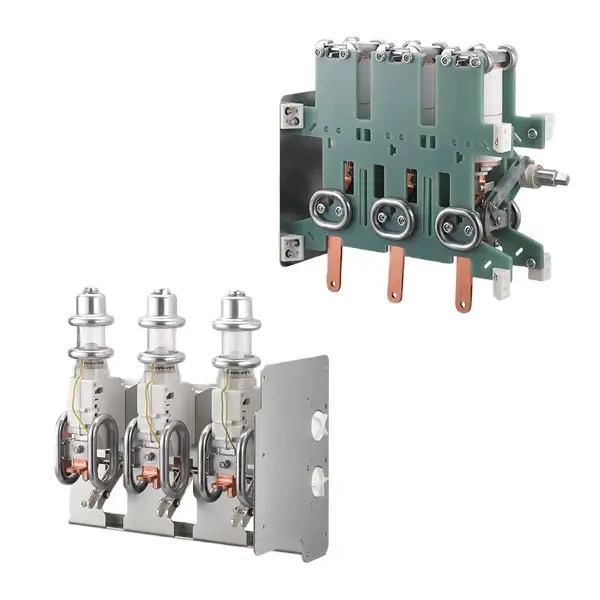

Disyuntor de vacío de 33 kV con interruptor de aislamiento
Como fabricante profesional de China, Cotenele International Trade (Wenzhou) Co., Ltd. ofrece soluciones especializadas para aparamenta de voltaje medio a alto. El producto presentado, el disyuntor en vacío de 33 kV serie KDV-40.5/630-20 con interruptor de aislamiento, se utiliza ampliamente en aparamenta de media tensión, unidades principales en anillo y sistemas de distribución de energía ecológicos. Este conjunto integrado combina un disyuntor en vacío con un interruptor de aislamiento, ofreciendo numerosas ventajas como facilidad de instalación y una larga vida útil.
Mecanismo de disyuntor de 33 KV con mecanismo de aislamiento
El mecanismo de disyuntor de 33 kV con mecanismo de aislamiento de la serie KDVM-40.5/630-20-X de los fabricantes chinos Cotenele ofrece conmutación rápida y confiable accionada por resorte, alta durabilidad de más de 10,000 ciclos, enclavamiento mecánico con seccionadores y operación ecológica. Ideal para compradores que buscan soluciones de aparamenta de media tensión seguras y sin mantenimiento.
Interruptor de ruptura de carga de media tensión para interiores de 33 kV
El interruptor disyuntor de carga de media tensión para interiores de 33 KV serie KDK-40.5D/630-20 del fabricante chino Contenele está diseñado para una distribución de energía confiable, segura y respetuosa con el medio ambiente en aplicaciones industriales, comerciales y de servicios públicos. Este interruptor, que cumple con los estándares nacionales chinos GB 3804-2017, GB 16926-2009 y GB/T 1985-2023, presenta una alta capacidad de resistencia a cortocircuitos, una larga vida útil mecánica y bajos requisitos de mantenimiento. Es una opción ideal para la adquisición de aparamenta interior y sistemas de distribución de energía de media tensión, ya que garantiza un aislamiento seguro, flexibilidad operativa y gestión de energía sostenible.
Disyuntor de vacío de media tensión de 22 kV con seccionador
Este disyuntor en vacío de media tensión de 22 kV con seccionador es una solución confiable diseñada por Cotenele, un fabricante profesional de China, específicamente para sistemas de distribución de energía modernos. Los disyuntores y seccionadores de vacío tienen cada uno funciones diferentes; su uso combinado crea un poderoso efecto sinérgico, desempeñando un papel crucial para garantizar el funcionamiento estable y eficiente de la red eléctrica.
Disyuntor VCB de media tensión de 11KV con mecanismo de aislamiento
El disyuntor VCB de media tensión de 11 kV con mecanismo de aislamiento es una solución confiable y ecológica para sistemas de distribución de energía. Fabricado por Cotenele en China, garantiza operaciones de conmutación seguras, rápidas y duraderas, con una vida útil mecánica superior a 10.000 ciclos. Ampliamente utilizado en GIS, RMU y aparamenta aislada en aire para proyectos de metro, ferrocarriles, petroquímicos e industriales. Cumple con los estándares GB1984-2014 y GB/T1985-2023.

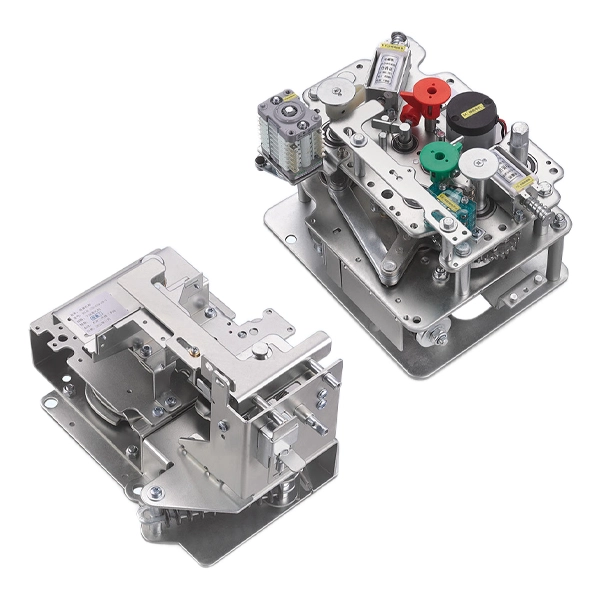

Mecanismo de aislamiento del disyuntor de media tensión de 22 KV
El mecanismo de aislamiento de disyuntor de media tensión de 22 kV de Cotenele International Trade (Wenzhou) Co., Ltd es una solución operativa de alta confiabilidad para alimentadores entrantes en RMU. Diseñado en China, garantiza una conmutación precisa, una longevidad mecánica de más de 10 000 operaciones y el pleno cumplimiento de las normas internacionales. Con la confianza de empresas eléctricas y clientes industriales de todo el mundo.
Componentes de la unidad principal de anillo común
Componentes del circuito primario
- Disyuntor de vacío (VCB)
- Interruptor de ruptura de carga (LBS)
- Seccionador (Aislador)
- Interruptor de puesta a tierra
Componentes de protección y medición
- Transformador de corriente (CT)
- Transformador de tensión (VT)
- Fusibles
- Descargador de sobretensiones
Componentes de control e indicación
- Mecanismo operativo
- Sistema de enclavamiento
- Indicador de presencia de voltaje
- Bloques de terminales secundarios
Componentes de aislamiento y soporte.
- Aisladores
- Bujes
- Piezas estructurales de aislamiento sólido o de gas
Dispositivos de conmutación clave en sistemas RMU
Disyuntor de vacío (VCB)
Un disyuntor de vacío utiliza el vacío como medio aislante y extintor de arco. Sus contactos centrales están sellados dentro de un interruptor de vacío. Cuando el contacto móvil se separa del contacto fijo, se genera un arco eléctrico. En un ambiente de vacío, el arco se dispersa rápidamente y se extingue a medida que el vapor metálico se condensa. El arco se extingue naturalmente cuando la corriente es cero y la rigidez dieléctrica se restablece rápidamente.
Aplicación: Los VCB se caracterizan por una alta capacidad de ruptura, capacidad de operación frecuente y bajos requisitos de mantenimiento. Se utilizan ampliamente en sistemas de distribución de 3 a 10 kV para protección y control de líneas y equipos eléctricos. Pueden interrumpir tanto la corriente de carga normal como la corriente de falla de cortocircuito, proporcionando protección contra sobrecarga, cortocircuito y subtensión. Los VCB se pueden instalar en aparamentas tanto extraíbles como fijas.
Aplicación: Los VCB se caracterizan por una alta capacidad de ruptura, capacidad de operación frecuente y bajos requisitos de mantenimiento. Se utilizan ampliamente en sistemas de distribución de 3 a 10 kV para protección y control de líneas y equipos eléctricos. Pueden interrumpir tanto la corriente de carga normal como la corriente de falla de cortocircuito, proporcionando protección contra sobrecarga, cortocircuito y subtensión. Los VCB se pueden instalar en aparamentas tanto extraíbles como fijas.
Interruptor de ruptura de carga (LBS)
Un interruptor de corte de carga es un dispositivo de conmutación ubicado entre un seccionador y un disyuntor. Está equipado con un mecanismo simple de extinción de arco y puede conectar y desconectar la corriente de carga normal y la corriente de sobrecarga, pero no puede interrumpir la corriente de falla de cortocircuito. Tras la desconexión suele formarse una ranura de aislamiento visible.
Aplicación:LBS se utiliza para conmutar circuitos eléctricos en condiciones de carga normales. Dado que no puede interrumpir corrientes de falla, generalmente se usa junto con fusibles de alto voltaje, que brindan protección contra cortocircuitos. Se utiliza ampliamente en sistemas de distribución de 10 kV y menos para el control de transformadores.
Aplicación:LBS se utiliza para conmutar circuitos eléctricos en condiciones de carga normales. Dado que no puede interrumpir corrientes de falla, generalmente se usa junto con fusibles de alto voltaje, que brindan protección contra cortocircuitos. Se utiliza ampliamente en sistemas de distribución de 10 kV y menos para el control de transformadores.
Desconectador
Un seccionador tiene una estructura simple. Su característica principal es un espacio de aislamiento claramente visible después de la apertura, lo que garantiza que el equipo eléctrico esté aislado de forma segura de la fuente de alimentación durante el mantenimiento. No tiene capacidad de extinción de arco y no debe utilizarse en condiciones de carga.
Aplicación: Se utiliza principalmente durante el mantenimiento o la inspección para garantizar un aislamiento confiable entre el equipo y el sistema energizado, proporcionando un punto de separación de seguridad claro y visible.
Aplicación: Se utiliza principalmente durante el mantenimiento o la inspección para garantizar un aislamiento confiable entre el equipo y el sistema energizado, proporcionando un punto de separación de seguridad claro y visible.
Comparación de aparamenta
| Artículo | Disyuntor de vacío | Interruptor de ruptura de carga | Desconectador |
|---|---|---|---|
| Dispositivo de extinción de arco | Interruptor de vacío | Dispositivo simple de extinción de arco | Sin capacidad de extinción de arco |
| Capacidad de hacer/romper | Puede interrumpir corrientes de carga y de cortocircuito. | Puede interrumpir la corriente de carga únicamente | No se puede interrumpir la corriente de carga |
| Propósito principal | Protección y control | Conmutación de carga | Aislamiento |
| Visibilidad de desconexión | Sin desconexión visible | Desconexión generalmente visible | Clara brecha de aislamiento visible |
Mecanismo operativo
El mecanismo operativo es una unidad de ejecución esencial enComponentes de la unidad principal de anillo, responsable de impulsar las operaciones de apertura y cierre de interruptores principales y seccionadores de tierra. Convierte la energía mecánica, electromagnética o de resorte almacenada en movimiento mecánico preciso para garantizar un rendimiento de conmutación confiable.
Tipos comunes de mecanismos operativos
- Mecanismo accionado por resorte: el tipo más utilizado, que almacena energía en un resorte para un funcionamiento rápido y confiable.
- Mecanismo magnético: estructura simple, alta confiabilidad y bajos requisitos de mantenimiento.
- Mecanismo Manual: Utilizado como respaldo o solución de bajo costo para sistemas de distribución básicos.
Tipos de unidades RMU y mecanismos operativos
| Tipo de RMU | Nombre de la unidad | Componente de conmutación principal | Tipo de mecanismo operativo | Descripción |
|---|---|---|---|---|
| Unidad C | Unidad de interruptor de ruptura de carga | Interruptor de ruptura de carga (LBS) | Mecanismo accionado por resorte | Funcionamiento con un solo resorte; motorización opcional disponible |
| Unidad F | Unidad combinada de fusibles LBS | libras + fusible | Mecanismo de resorte con función de disparo. | Sistema de doble resorte; protección de disparo del percutor del fusible |
| Unidad V | Unidad de disyuntor de vacío | Disyuntor de vacío (VCB) | Actuador magnético/de resorte | Interrumpe la corriente de falla; Funciona con relés de protección. |
| Unidad D | Unidad elevadora de barra colectora | Sin interruptor principal | Ninguno | Se utiliza para la conexión de barras entre secciones. |
Aparamenta extraíble frente a RMU
| Artículo | Dispositivo de distribución extraíble (KYN28) | Unidad principal de anillo (RMU) |
|---|---|---|
| Componente de conmutación principal | Disyuntor de vacío extraíble | Interruptor de ruptura de carga + Fusibles o VCB fijo |
| Función de seccionador | Sustituido por camión extraíble | Interruptor integrado de 3 posiciones |
| Fusibles | Menos común | Común para protección de transformadores. |
| Estructura | Diseño extraíble | Diseño compacto fijo |
| Función de protección | Sistemas de protección avanzados | Protección más sencilla basada en fusibles |
| Tamaño | Más grande | Compacto |
