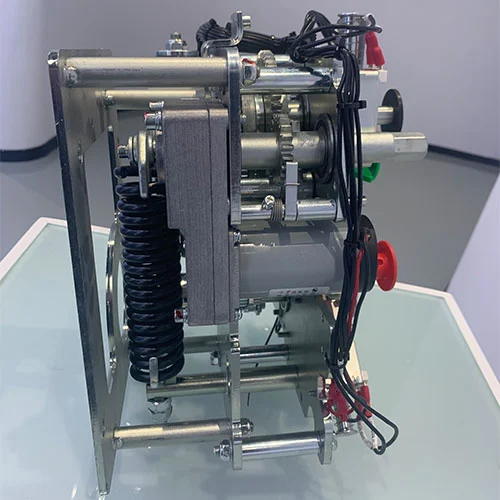

Mecanismo de disyuntor de 33 KV con mecanismo de aislamiento

El mecanismo de disyuntor de 33 KV con mecanismo de operación de mecanismo de aislamiento y un mecanismo de operación de seccionador, que forman el núcleo de la aparamenta de media tensión ecológica. Diseñado para brindar confiabilidad, eficiencia de mantenimiento y seguridad ambiental, este mecanismo garantiza una interrupción segura de fallas y un aislamiento de circuitos, evitando al mismo tiempo gases nocivos de efecto invernadero como SF₆.

La serie KDSVM-12/630-20-X ofrece una solución accionada por resorte para el disyuntor y un seccionador con enclavamiento mecánico, lo que proporciona una secuencia operativa completa y segura para aplicaciones de media tensión.

Las características clave incluyen:

Cierre y apertura accionados por resorte.

Enclavamiento mecánico entre interruptor y seccionador

Capacidad de recierre automático

Diseño de botones divididos con cubierta de seguridad a prueba de polvo

Alta vida útil mecánica (>10.000 operaciones)

Cumplimiento de GB1984-2014 y GB/T1985-2023

Modelo de producto

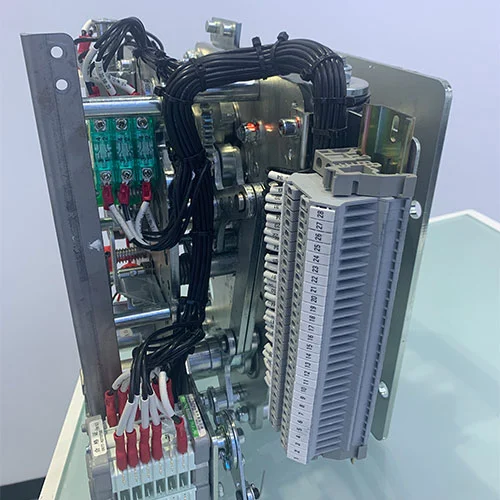

Componentes del mecanismo operativo

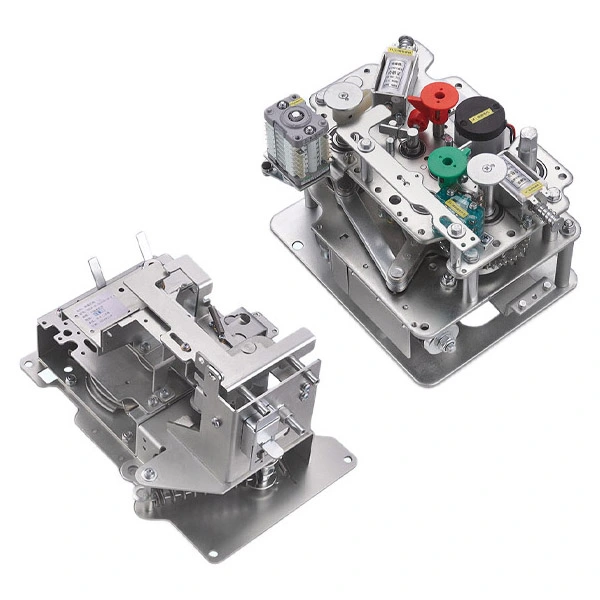

El mecanismo de disyuntor de 33 KV con mecanismo de aislamiento de nuestra empresa está meticulosamente diseñado, lo que garantiza un funcionamiento seguro y confiable al tiempo que facilita el uso en campo.

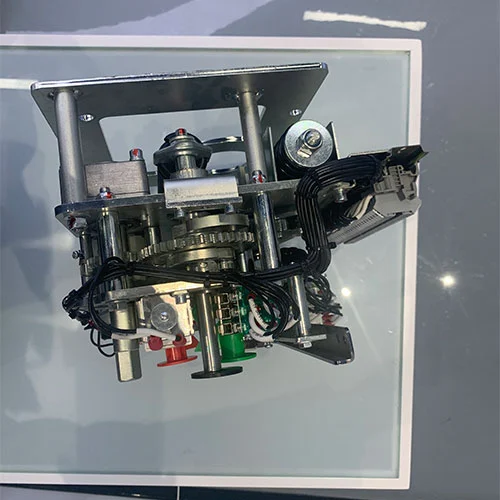

1. Mecanismo de operación del disyuntor de vacío

El disyuntor utiliza almacenamiento de energía de resorte mecánico para garantizar un funcionamiento independiente instantáneo incluso durante cortes de energía. Puede dispararse rápidamente en caso de falla y cerrarse rápidamente cuando se le ordene. El empleo de un extintor de arco al vacío controla eficazmente el arco, garantizando la seguridad y estabilidad del circuito.

Esto significa que incluso en caso de emergencia, su equipo de red eléctrica y su personal estarán protegidos de forma fiable.

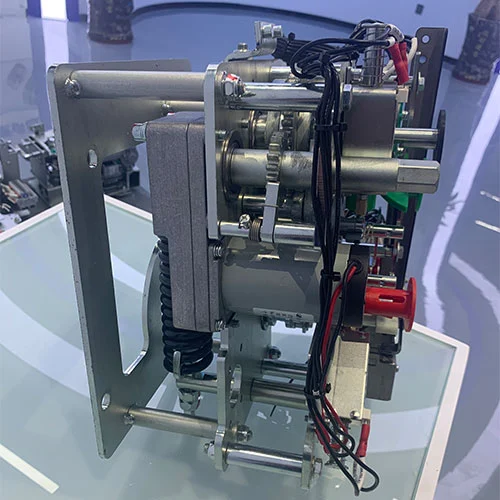

2. Mecanismo de operación del interruptor de desconexión

Nuestros interruptores de desconexión ofrecen operación manual o eléctrica, lo que le permite crear fácilmente un espacio de aislamiento visible. El diseño de enclavamiento mecánico garantiza que el interruptor de desconexión no se pueda operar si el disyuntor no está completamente disparado, evitando así peligros causados ​​por un mal funcionamiento.

Damos gran importancia a la seguridad del cliente; por lo tanto, cada interruptor de desconexión se somete a pruebas rigurosas para garantizar un funcionamiento fluido y confiable.

¿Cómo realizo la operación correctamente?

Nuestro mecanismo de disyuntor de 33 KV con mecanismo de aislamiento ofrece un funcionamiento intuitivo y seguro en cada paso. Como proveedor, nuestros productos garantizan un funcionamiento eficiente y sin preocupaciones en el campo.

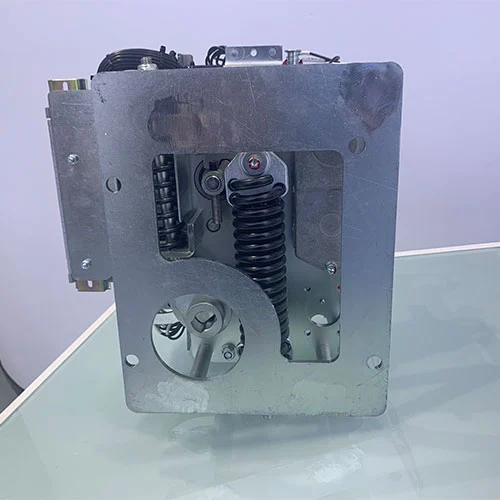

1. Operación de almacenamiento de energía

Nuestro mecanismo de disyuntor integra un dispositivo de aislamiento, lo que garantiza una instalación segura en el panel de control. Simplemente gire la manija de operación dedicada incluida hasta que se escuche un sonido de "clic" para cargar el resorte; el interruptor de límite también se activará.

Si utiliza funcionamiento eléctrico, simplemente conecte la fuente de alimentación. El dispositivo almacenará energía automáticamente y, una vez que el motor esté completamente cargado, se desconectará, preservando de forma segura la energía para el cierre inmediato del disyuntor. Antes de la operación, asegúrese de que todo el cableado auxiliar esté conectado correctamente para mayor tranquilidad.

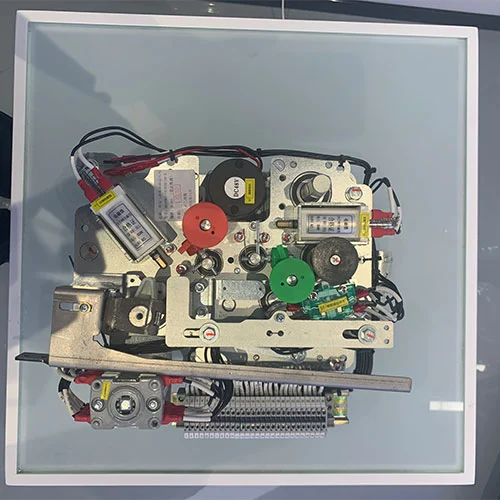

2. Operación de cierre

Cierre Manual: Presione el botón verde para liberar instantáneamente la energía almacenada, empujando el disyuntor para cerrar el circuito principal.

Cierre Eléctrico: Al alimentar la bobina del solenoide de cierre se libera inmediatamente la energía almacenada, provocando que el disyuntor se cierre rápidamente. Simultáneamente, el resorte de apertura se recarga automáticamente y un bloqueo antimal funcionamiento previene eficazmente el cierre repetido, garantizando la seguridad operativa.

3. Operación del disyuntor

Disparo manual: presione el botón rojo para liberar la energía de disparo almacenada. El disyuntor desconecta rápidamente el circuito principal, garantizando la seguridad del circuito.

Disparo eléctrico: Se suministra energía a la bobina del solenoide de disparo. El dispositivo electromagnético libera energía almacenada, lo que hace que el disyuntor abra rápidamente sus contactos y corte la corriente de forma segura.

Preguntas frecuentes

P1: ¿Cómo mejorar la confiabilidad del mecanismo accionado por resorte en el VCB?

R1: El diseño accionado por resorte almacena energía mecánicamente, lo que puede garantizar que el disyuntor de vacío pueda dispararse sin necesidad de energía externa. Este mecanismo operativo puede funcionar extremadamente rápido y confiable cuando ocurren las fallas. A diferencia de los sistemas hidráulicos o neumáticos, las piezas móviles son menores y no necesitan reposición de fluidos, y la resistencia mecánica es muy alta y el mantenimiento mínimo.

P2: ¿Se puede operar el mecanismo seccionador mientras el circuito está activo?

R2: No, absolutamente no puedo. La característica de seguridad más importante de la combinación del mecanismo de operación es el enclavamiento mecánico. El mecanismo del seccionador está físicamente bloqueado y no puede funcionar a menos que el disyuntor de vacío esté completamente abierto. Este mecanismo de función de enclavamiento impide cualquier intento de abrir el seccionador bajo carga, lo que podría poner en riesgo la seguridad del trabajador operador.

P3: ¿Qué estándares cumple el mecanismo de disyuntor de 33 KV con mecanismos de aislamiento?

R3: Estos mecanismos están diseñados y probados para cumplir con los estándares internacionales para equipos de alto voltaje. Por lo general, esto incluye estándares como GB1984 y GB/T 1985, que están alineados con especificaciones IEC más amplias, lo que garantiza seguridad, rendimiento y confiabilidad.

P4: ¿Se puede operar el disyuntor de vacío cuando se pierde la energía de control?

R4: Sí, por la causa. El funcionamiento del resorte puede ser completamente manual. Los resortes se pueden cargar manualmente mediante una manija y el disyuntor de vacío se puede abrir o cerrar mediante botones manuales. El interruptor seccionador también se puede accionar manualmente. Lo que puede garantizar la funcionalidad cuando sea necesario instalación, mantenimiento o escenarios de corte de energía.

P5: ¿Cómo se integran el mecanismo VCB y el mecanismo seccionador en el cuadro?

A5: Están diseñados como un conjunto coordinado. El mecanismo operativo VCB está montado para operar el interruptor en vacío y el mecanismo seccionador está montado en su panel de aislamiento. Están vinculados a través de un sistema de enclavamiento mecánico, a menudo mediante varillas y pestillos, que impone la secuencia de operación correcta: qué interruptor debe abrirse antes de que el seccionador pueda moverse, directamente dentro del hardware, brindando seguridad.
