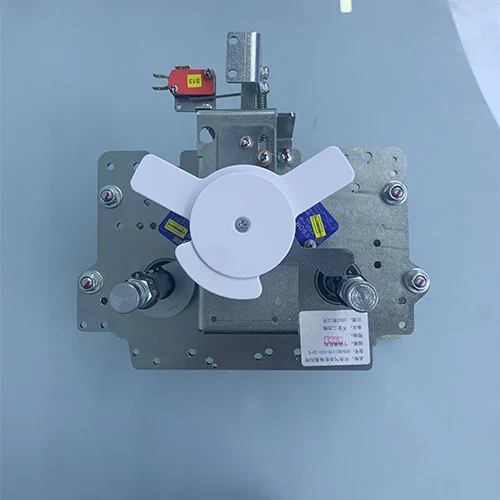

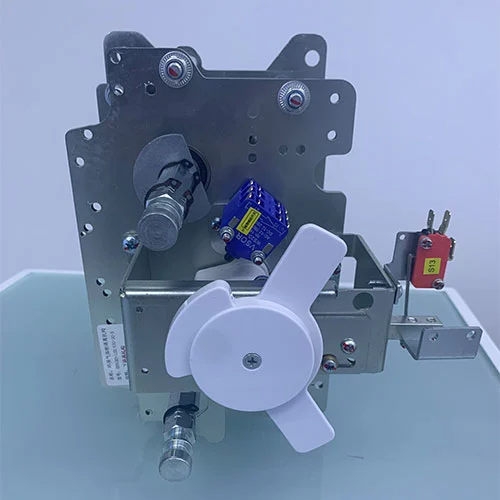

Mecanismo de aislamiento del disyuntor de media tensión de 22 KV

La unidad principal en anillo (RMU) es un componente crítico en las redes modernas de distribución de energía de media tensión, ya que garantiza un suministro de energía ininterrumpido y seguro. En el corazón de la RMU se encuentra el mecanismo operativo, que controla los dispositivos de conmutación, particularmente para el alimentador de entrada, el punto principal por donde la electricidad ingresa a la unidad.

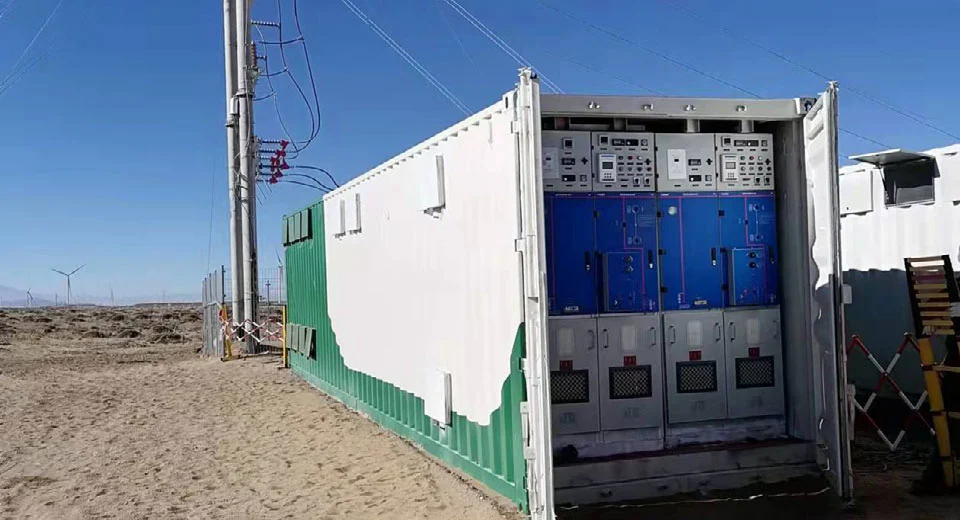

El mecanismo de aislamiento del disyuntor de media tensión de 22 KV de Cotenele está diseñado para ofrecer alta precisión, durabilidad y seguridad. Admite modos de operación manual y eléctrico, cuenta con enclavamientos avanzados para evitar operaciones inseguras y se integra perfectamente con tableros aislados en gas (GIS), tableros amigables con el medio ambiente y tableros aislados en aire utilizados en proyectos industriales, ferroviarios, municipales y de energía renovable.

Modelo

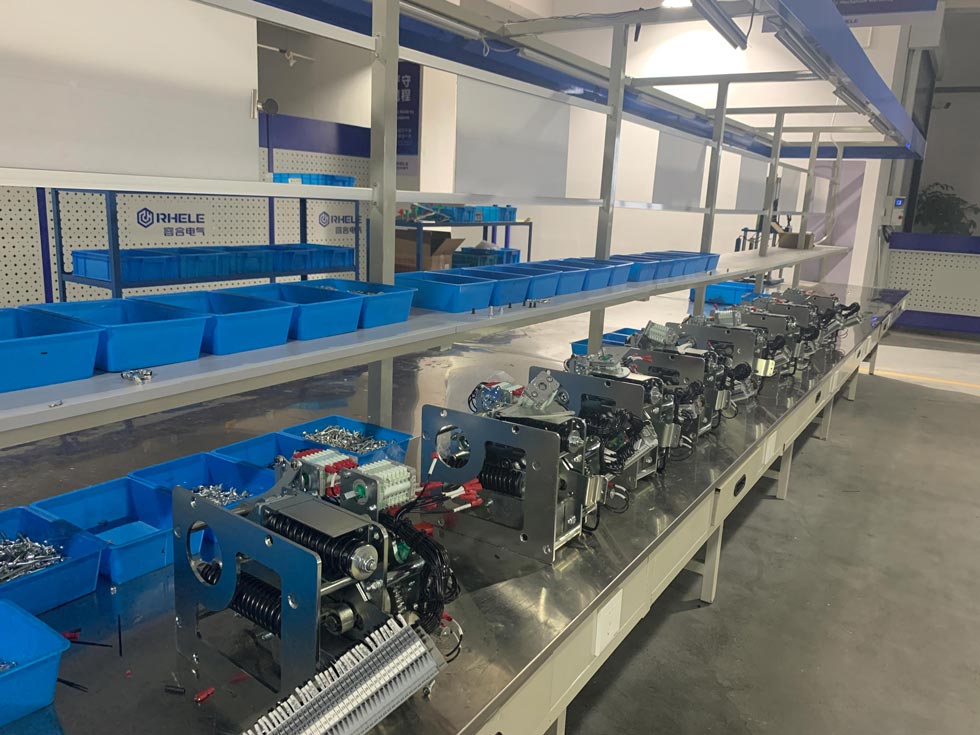

¿Qué es un mecanismo de disyuntor?

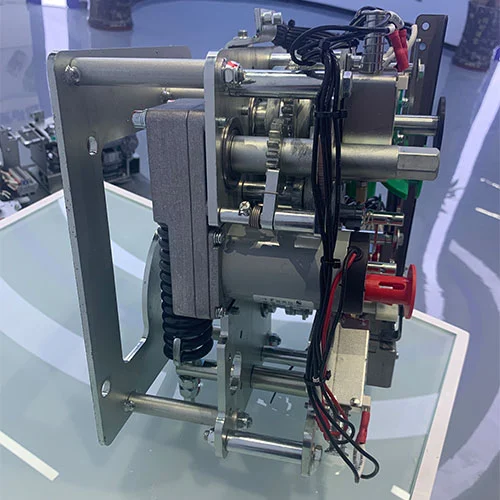

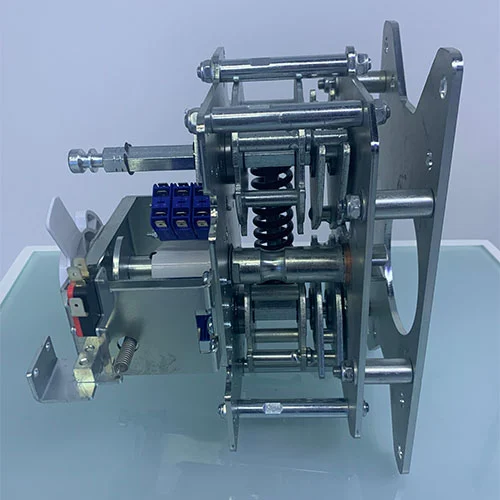

El mecanismo de aislamiento del disyuntor de media tensión de 22 KV es el corazón de la capacidad de conmutación de la RMU. Es un dispositivo de energía prealmacenado diseñado para realizar la pesada tarea de conectar y desconectar corriente eléctrica tanto en condiciones de carga normales como en condiciones de falla. El mecanismo descrito utiliza un sistema distinto de doble resorte para su funcionamiento:

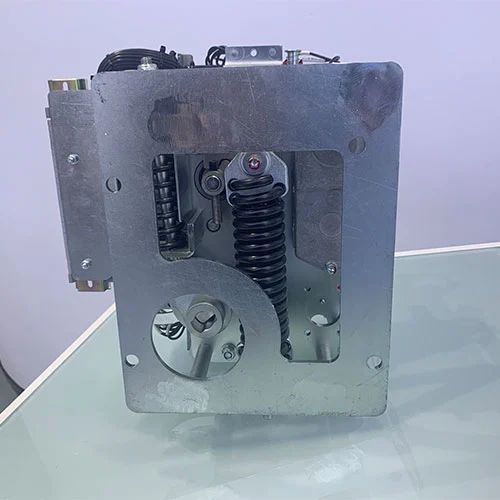

Mecanismo de cierre:La acción de cierre es accionada por un resorte de tensión. Durante el proceso de carga, este resorte se estirará. Una vez que se recibe la orden, el resorte se soltará más allá de su punto central y se contraerá rápidamente para empujar el punto de contacto móvil a un contacto cercano. Esta acción 'súper central' garantiza una velocidad de cierre rápida y estable, que no se ve afectada por la velocidad de funcionamiento del operador.

Mecanismo de apertura:Por el contrario, la acción de apertura (o disparo) es impulsada por un resorte de compresión. Cuando el disyuntor está cerrado, comprime y libera simultáneamente el resorte, almacenando la energía necesaria para cortar el circuito posteriormente. cuando se envía la señal de disparo, el resorte se soltará, lo que provocará que los contactos se separen a alta velocidad, extinguiendo así el arco de forma segura.

Este diseño admite inherentemente funciones de recierre, una característica crucial para la gestión de fallas transitorias, y cuenta con una vida mecánica notable, que a menudo supera las 10.000 operaciones, lo que subraya su confiabilidad.

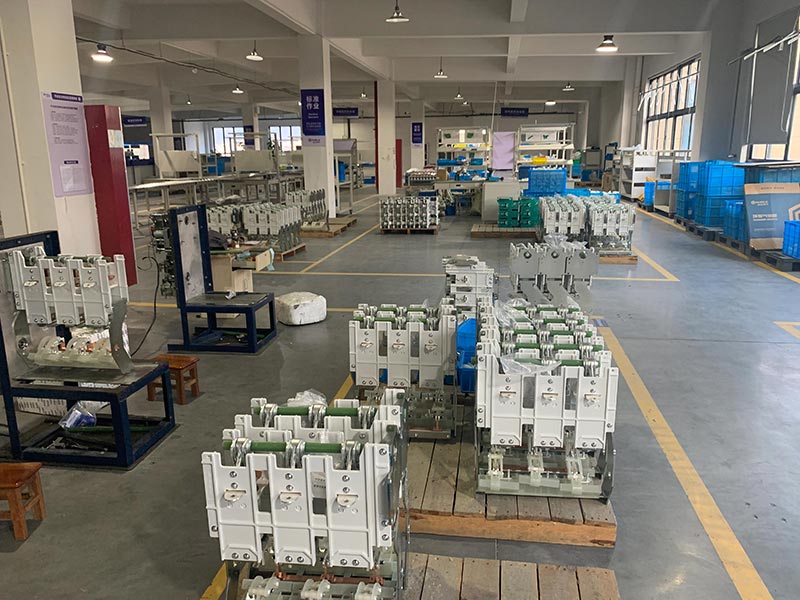

¿Qué es un mecanismo de aislamiento?

Mientras el disyuntor interrumpe la corriente, el mecanismo de aislamiento (o seccionador) proporciona un espacio visible y verificable en el circuito para mayor seguridad durante el mantenimiento. En la aparamenta RMU, el mecanismo de aislamiento funciona junto con el mecanismo del disyuntor. Estos dos mecanismos de operación están entrelazados mecánicamente para evitar secuencias de operaciones inseguras. Generalmente, el sistema de enclavamiento garantiza que el aislador no se pueda abrir bajo carga o que el disyuntor no se pueda cerrar a menos que el aislador esté en la posición correcta. Cuando se combina, este conjunto garantiza la seguridad operativa, separando físicamente el circuito de la fuente para proteger al personal que trabaja aguas abajo.

¿Cuáles son las características de nuestros productos?

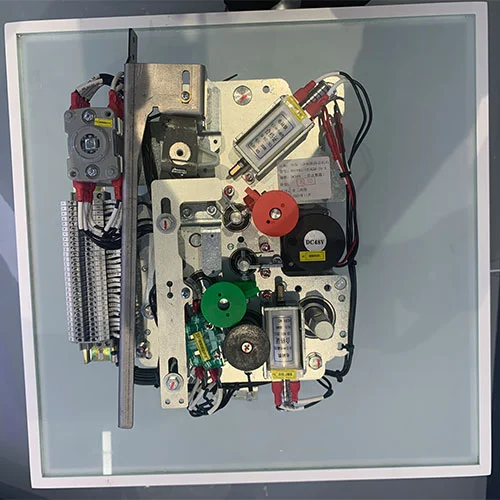

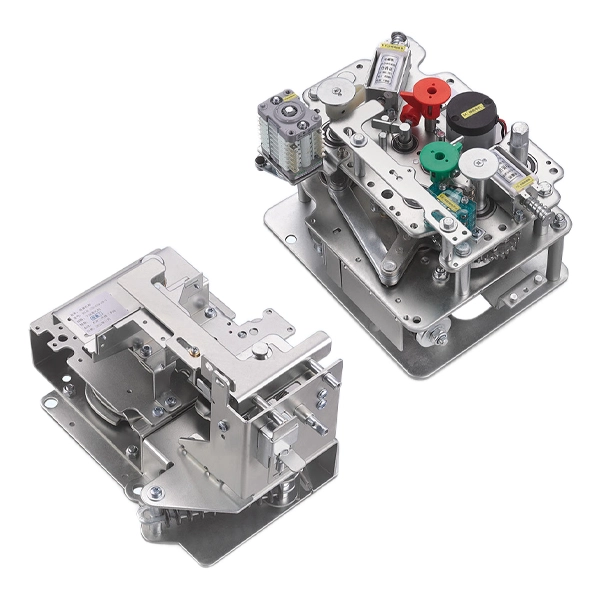

Una característica notable de este mecanismo operativo es su diseño de botón dividido. En muchos entornos industriales, el polvo y el funcionamiento accidental son las principales preocupaciones. Para mitigar esto, la interfaz de control está separada:

Los pulsadores mecánicos reales se encuentran en la propia carcasa del mecanismo.

El botón de operación de expansión está instalado en el panel externo de la carcasa de la RMU y está equipado con una cubierta a prueba de polvo y mal funcionamiento. Para esta situación, los operadores pueden interactuar con el dispositivo desde el exterior sin exponer los componentes internos sensibles a contaminantes, mientras que la cubierta protectora evita el contacto accidental y activa el funcionamiento del dispositivo.

Instrucciones de operación

El mecanismo de aislamiento del disyuntor de media tensión de 22 KV admite operación manual y eléctrica, por lo que son flexibles para la instalación, las pruebas y el servicio normal.

A. Carga (almacenamiento de energía)

Carga manual:Inserte la manija de funcionamiento específica en la toma de carga ubicada en la parte inferior derecha del mecanismo. Cuando el operador gire la manija en el sentido de las agujas del reloj hasta que escuche un "clic" audible. Esto indica que el resorte de cierre está completamente cargado y el indicador mecánico confirma el estado de la energía almacenada.

Carga eléctrica:Cuando se suministra energía auxiliar a la unidad, el motor interno se activa automáticamente. Impulsa el mecanismo para cargar el resorte. Una vez finalizada la carga, un microinterruptor corta la alimentación del motor, manteniendo la energía lista para una orden de cierre. Es fundamental verificar que el cableado secundario sea correcto antes de depender del funcionamiento eléctrico.

B. Operación de cierre

Cierre manual:El operador presiona el botón verde. Esta acción liberará instantáneamente el resorte de cierre cargado, lo que impulsará el disyuntor para cerrar el circuito principal.

Cierre Eléctrico:cuando la bobina del solenoide de cierre es solenoide. El émbolo del solenoide se moverá, liberando mecánicamente el pestillo de resorte. cuando se libere la energía almacenada, cierre el disyuntor. Después del cierre, el mecanismo volverá a comprimir automáticamente el resorte de apertura (almacenando energía para el siguiente viaje) y activa los enclavamientos para evitar un segundo comando de cierre mientras el interruptor ya está cerrado.

C. Operación de apertura

Apertura manual:Presione el botón rojo. Esto libera el resorte de apertura previamente comprimido, lo que hace que el disyuntor se dispare e interrumpa el flujo de corriente.

Apertura Eléctrica:Energice la bobina de disparo (apertura) de la derivación. La fuerza magnética libera el pestillo del resorte de apertura, lo que permite que el resorte se expanda y fuerce los contactos a separarse instantáneamente.

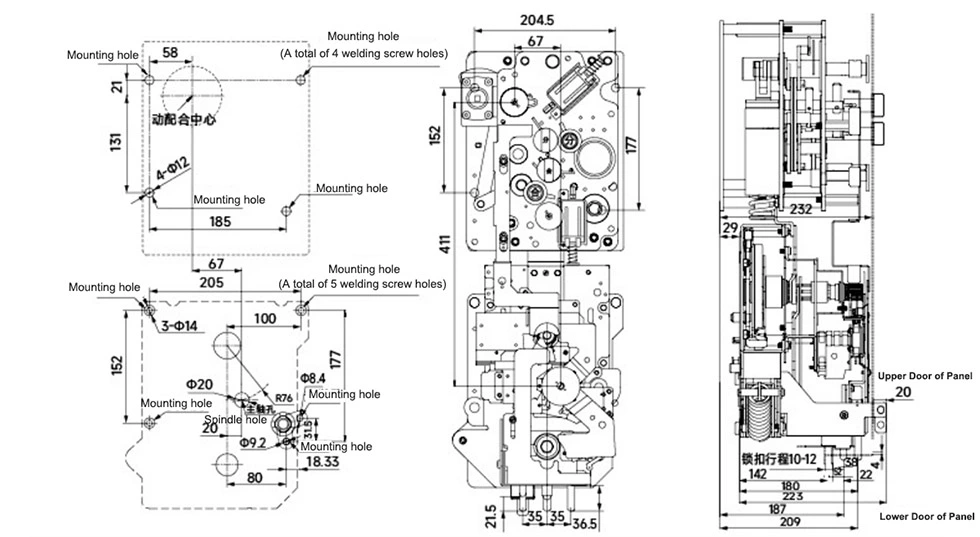

Apariencia y dimensiones

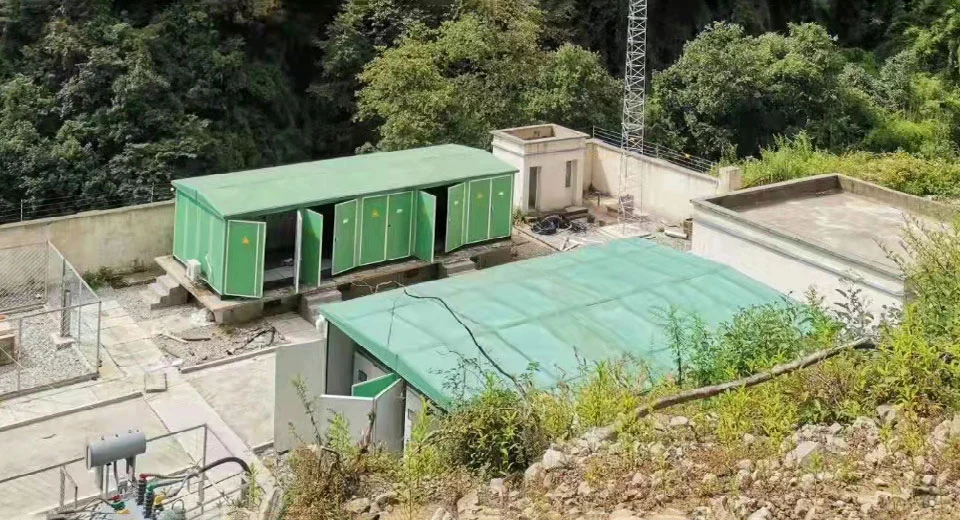

Mostrar productos
