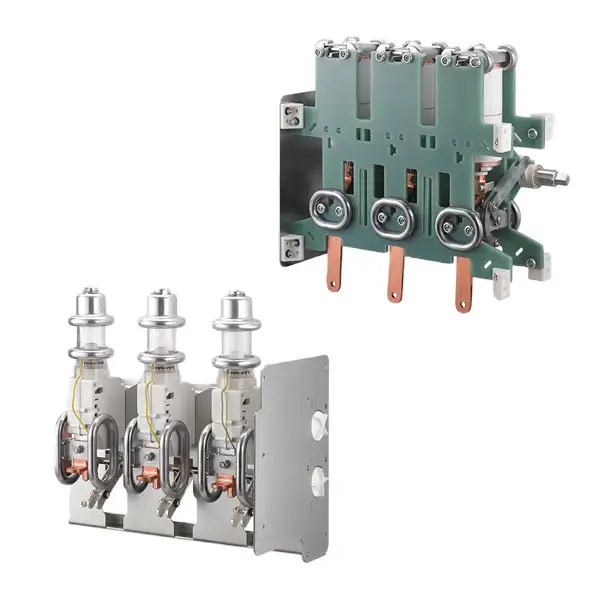

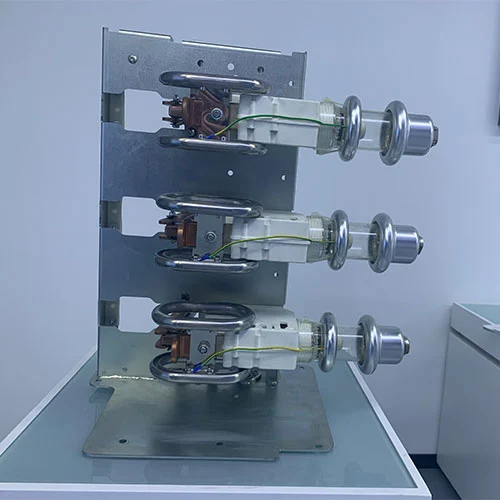

Disyuntor de vacío de 33 kV con interruptor de aislamiento
Como fabricante profesional de China, Cotenele International Trade (Wenzhou) Co., Ltd. ofrece soluciones especializadas para aparamenta de voltaje medio a alto. El producto presentado, el disyuntor en vacío de 33 kV serie KDV-40.5/630-20 con interruptor de aislamiento, se utiliza ampliamente en aparamenta de media tensión, unidades principales en anillo y sistemas de distribución de energía ecológicos. Este conjunto integrado combina un disyuntor en vacío con un interruptor de aislamiento, ofreciendo numerosas ventajas como facilidad de instalación y una larga vida útil.
La aparamenta ecológica conocida como aparamenta "verde" o "libre de SF₆", satisface esta necesidad de una infraestructura eléctrica resiliente y sostenible combinando la excelencia operativa con la responsabilidad ambiental. El disyuntor en vacío de 33 kV con interruptor de aislamiento serie KDV-40.5/630-20 integra un disyuntor y un seccionador en vacío y ofrece:
1.Fácil instalación y mantenimiento mínimo
2. Larga vida útil y alta confiabilidad.
3.Diseño compacto y rentable
4.Solución ecológica sin SF₆
Este producto cumple con los estándares nacionales chinos para equipos de alto voltaje y proporciona un rendimiento robusto de resistencia mecánica y contra cortocircuitos.
Ventajas clave
Resistencia VCB de corta duración: 20kA/4s o 25kA/3s
Resistencia mecánica VCB: 10. 000 operaciones
Resistencia mecánica del seccionador y seccionador de tierra: 3.000 operaciones
Resistencia de corta duración del seccionador de tierra: 20kA/4s.
Modelo de producto
| kd | V | 40.5 | 630 | 20 |
| Compañía código |
Disyuntor de vacío con mecanismo. | Clasificado Voltaje |
Clasificado actual |
Corriente nominal soportada de corta duración |
¿Qué es un disyuntor de vacío?
Un disyuntor de vacío es un componente clave de los equipos de conmutación de media tensión, diseñado para interrumpir de forma segura la corriente eléctrica extinguiendo el arco en un entorno de alto vacío.
Cómo funciona:Cuando ocurre una falla, como un cortocircuito, los contactos dentro del interruptor de vacío sellado se separan. El ambiente de vacío carece de moléculas de gas para sostener el arco, lo que hace que se extinga casi instantáneamente.
Ventajas:
Alta confiabilidad y larga vida útil
Requisitos mínimos de mantenimiento.
Excelente capacidad de corte para corrientes de falla
Respetuoso del medio ambiente:A diferencia de los disyuntores SF₆ tradicionales, los VCB no utilizan hexafluoruro de azufre, un potente gas de efecto invernadero, lo que los convierte en una opción sostenible para los equipos de distribución modernos.
Solicitud:Los VCB se utilizan ampliamente en aparamentas aisladas en aire y en gas para la distribución de energía de media tensión, incluidas plantas industriales, subestaciones, sistemas de metro y proyectos de energía renovable.
¿Qué es un interruptor-seccionador?
Un interruptor-seccionador es un componente central que se utiliza para proporcionar un aislamiento seguro y visible de un circuito en aparamenta de media tensión.
Funciones primarias:
Llevar y cerrar/cortar corrientes de carga nominales en condiciones normales.
Transportar corrientes de cortocircuito durante un período específico en condiciones de falla.
Integración con VCB:Cuando se combina con un disyuntor de vacío, el seccionador aísla físicamente una sección del circuito después de que el VCB interrumpe la corriente, lo que garantiza un espacio de aislamiento seguro para los trabajos de mantenimiento.
Versatilidad:Disponible para aparamenta aislada en aire y en gas, el interruptor-seccionador es esencial para el funcionamiento seguro, la segmentación y la flexibilidad de la red eléctrica.
Beneficios:Mejora la seguridad operativa, permite el mantenimiento sin desenergizar todo el sistema y respalda el diseño de tableros de distribución ecológicos.
Aplicaciones
El disyuntor de vacío de 33 kV con interruptor de aislamiento se usa ampliamente en todas las industrias:
| Solicitud | Descripción |
| Generación de energía y subestaciones | Protege generadores, transformadores y líneas de distribución. |
| Instalaciones Industriales | Protege motores y líneas de producción. |
| Infraestructura Comercial | Protege aparamenta en hospitales, centros de datos y complejos de oficinas. |
| Energía Renovable | Protección de aparamenta en parques eólicos y solares |
| Electrificación ferroviaria | Garantiza un suministro de energía de tracción seguro |
Parámetros técnicos
| SN | Contenido | Unidad | Técnico Porámetro |
| 1 | Resistencia del circuito principal | uΩ | ≤60 |
| 2 | Sobre viajes | milímetros | 2-3 |
| 3 | Espacio libre entre contactos abiertos | milímetros | 11-12 |
| 4 | Duración del rebote del contacto en la operación de cierre | EM | ≤2 |
| 5 | Velocidad media de apertura | EM | 1-1.6 |
| 6 | Velocidad promedio de cierre | EM | 0,6-1,1 |
| 7 | Fuera de simultaneidad de apertura de contacto | EM | ≤2 |
| 8 | Fuera de simultaneidad de cierre de contacto | EM | ≤2 |

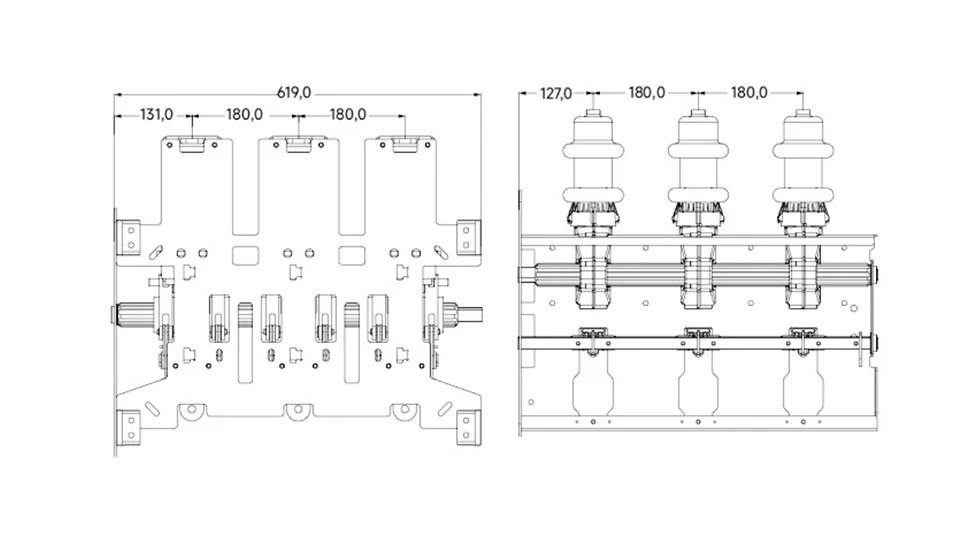

Apariencia y dimensión
Preguntas frecuentes
P1: ¿Por qué los disyuntores de vacío son más ecológicos que los disyuntores comunes tradicionales?
La principal ventaja de los interruptores automáticos en vacío para el medio ambiente es su medio de extinción del arco. El disyuntor de vacío funciona con alto vacío, lo que elimina cualquier riesgo de emisiones de SF₆, pero los disyuntores comunes utilizan gas SF₆, una sustancia con un potencial de calentamiento global extremadamente alto.
P2: En una unidad integrada, ¿qué dispositivo funciona primero durante un apagado?
R: El disyuntor de vacío siempre funciona primero para interrumpir la corriente de forma segura, ya sea en condiciones de carga o de falla. Sólo después de que el VCB haya abierto el circuito se debe operar el interruptor-seccionador para proporcionar un aislamiento físico visible.
P3: ¿Puede un interruptor-seccionador interrumpir una corriente de falla?
R: No. Un interruptor-seccionador no está diseñado para interrumpir corrientes de falla. Su función es proporcionar aislamiento en un circuito desenergizado. La interrupción de fallas siempre debe ser realizada por el disyuntor dedicado.
P4: ¿Cuáles son las principales ventajas de utilizar un VCB en aplicaciones de conmutación frecuente?
R: Los disyuntores de vacío tienen una excelente vida útil eléctrica y mecánica. Su interrupción del arco en vacío provoca una erosión mínima de los contactos, lo que les permite manejar operaciones de conmutación frecuentes (comunes en tareas de conmutación industrial o de condensadores) con alta confiabilidad y mantenimiento mínimo.
P5: ¿Cuál es la diferencia entre los seccionadores aislados por aire y los seccionadores aislados por gas?
R: Los seccionadores aislados en aire utilizan aire como medio aislante y son comunes para varios interruptores ecológicos de interior de media tensión y unidades principales de anillo. Los seccionadores aislados en gas suelen utilizar un gas como SF₆ como medio aislante, montados en una cámara sellada y su tamaño es muy compacto.
P6: ¿Cómo funciona el interruptor de vacío en un VCB?
R: Cuando los contactos se separan, se forma un arco a partir de vapor de metal ionizado. En el vacío, este vapor se condensa rápidamente nuevamente sobre las superficies de contacto porque no hay moléculas de gas para sostener el arco. Esto conduce a una extinción del arco extremadamente rápida, normalmente en el primer paso por cero de la corriente.
P7: ¿Son estas soluciones combinadas adecuadas para aplicaciones de redes inteligentes?
R: Absolutamente. Los VCB y seccionadores motorizados modernos pueden equiparse con sensores y dispositivos electrónicos inteligentes.
Estos dispositivos electrónicos pueden operarse de forma remota, monitorear el estado y integrarse perfectamente en sistemas automatizados de redes inteligentes; estas funciones pueden mejorar la estabilidad y la gestión de la red eléctrica.
P8: Al seleccionar un disyuntor en vacío de 33 kV con interruptor de aislamiento para un proyecto, ¿qué especificaciones clave debo verificar?
R: Los parámetros críticos incluyen las clasificaciones de voltaje y corriente del sistema, la capacidad de interrupción de cortocircuito del VCB, la resistencia mecánica (número de operaciones) de ambos dispositivos, el tipo de mecanismo operativo (resorte, motor) y el medio de aislamiento requerido (aire o gas) para que el seccionador cumpla con los objetivos ambientales y espaciales.

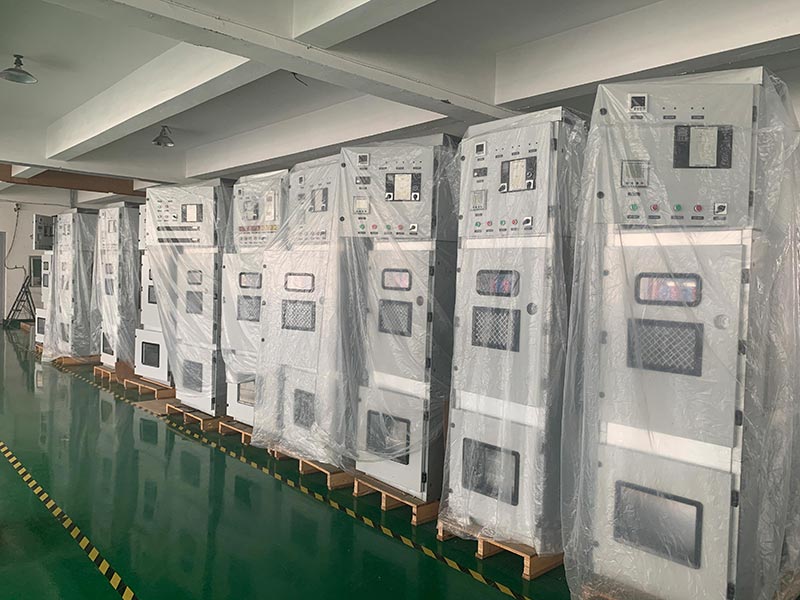

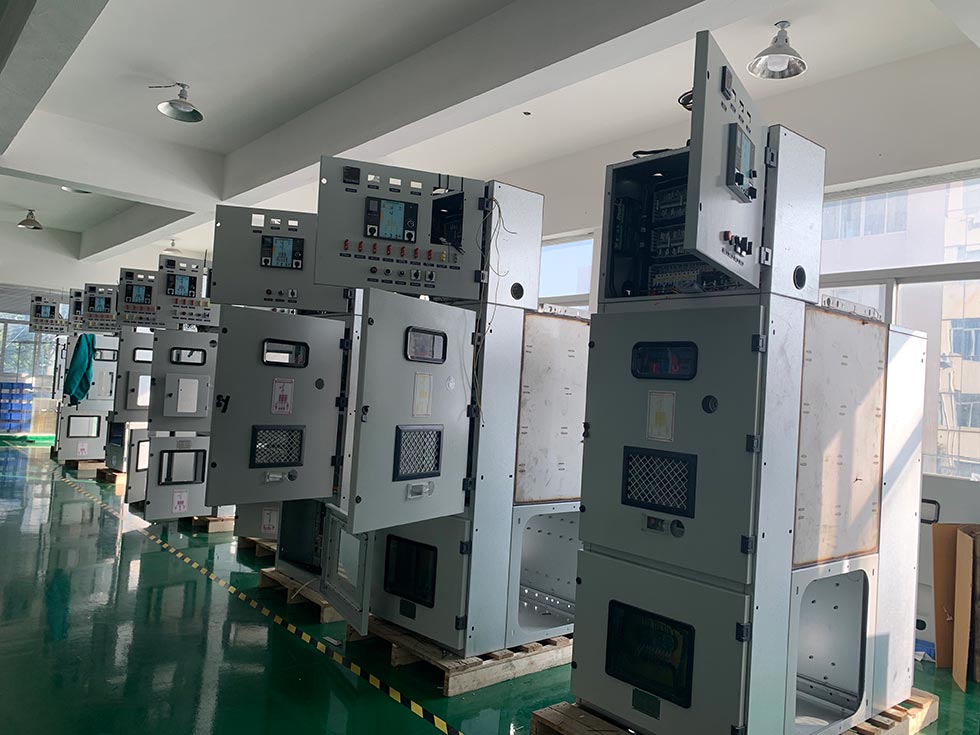

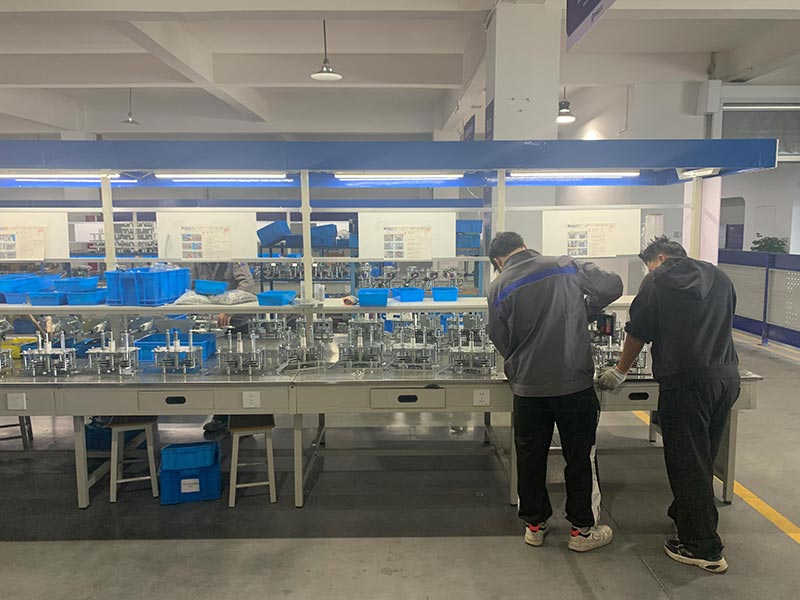

Taller de producción
Mostrar productos
