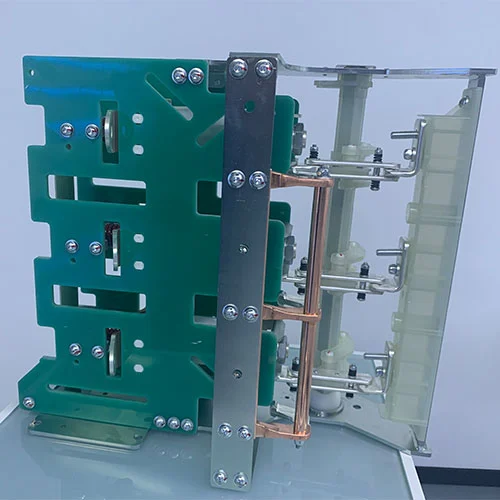

Disyuntor de vacío de media tensión de 22 kV con seccionador

La estabilidad de una aparamenta depende de un sistema robusto de protección y conmutación. Sus componentes principales, por ejemplo, el disyuntor en vacío de media tensión con seccionador de 22 KV, son la primera barrera protectora contra fallas eléctricas, lo que puede evitar fallas a gran escala y altos costos de parada. El propósito del diseño de los disyuntores de vacío es cortar las corrientes de falla, mientras que los interruptores de aislamiento brindan una forma visible de aislar los circuitos para mantenimiento. Tienen la seguridad y confiabilidad de los equipos de distribución en la red de distribución de energía, cumplen con los requisitos del diseño eléctrico moderno y enfatizan el respeto al medio ambiente, la durabilidad y el bajo mantenimiento.

Modelo de producto

¿Qué es un disyuntor de vacío (VCB)?

Un disyuntor de vacío es un componente central de la aparamenta de media tensión, que interrumpe la corriente y utiliza un vacío como medio de extinción del arco. Cuando los contactos del disyuntor de vacío se separan debido a una falla, se forma un arco a partir de vapor de metal ionizado. En el espacio de vacío, este arco se extingue casi instantáneamente a medida que los vapores del metal se condensan nuevamente en los contactos, evitando que se vuelva a encender.

Componentes clave:

Interruptor de vacío:un recipiente cilíndrico de vacío sellado que contiene contactos fijos y contactos móviles.

Mecanismo de operación:Implementar la función de cerrar y desconectar contactos. Los tipos incluyen tipos manuales y eléctricos.

Actuadores y bielas:transmitir el movimiento generado por el mecanismo de funcionamiento del disyuntor de vacío a los contactos.

Ventajas:

Función eficiente de extinción de arco:Logre rápidamente el aislamiento de fallas con un consumo de energía extremadamente bajo.

El coste de mantenimiento es muy bajo:Al disyuntor de vacío no es necesario agregar ningún medio aislante o gas.

Respetuoso con el medio ambiente:El disyuntor de vacío es diferente de los disyuntores de hexafluoruro de azufre: los disyuntores de vacío no producen gases nocivos durante el funcionamiento, lo que los hace más respetuosos con el medio ambiente.

Alta confiabilidad:La vida útil del disyuntor es larga y adecuada para operaciones frecuentes.

¿Qué es un interruptor seccionador?

Un interruptor-seccionador es un interruptor eléctrico montado en el cuadro de media tensión, en la posición cerrada, transporta la corriente de carga normal. Este interruptor de aislamiento también puede conectar y desconectar la corriente de carga nominal. En condiciones anormales, como un cortocircuito, puede transportar esta corriente de falla durante un período breve específico, pero no está diseñado para interrumpirla. La principal función de seguridad de este interruptor-seccionador es proporcionar un medio confiable de aislamiento, que garantiza que un circuito esté completamente desenergizado para mantenimiento o reparación.

Características clave:

Rotura de carga: El interruptor seccionador puede proporcionar capacidad de interrupción de corrientes de carga normales.

Aislamiento visible: el interruptor de aislamiento puede proporcionar un espacio visible para confirmar la desenergización del circuito.

Capacidad de resistencia: El interruptor aislador puede soportar corrientes de cortocircuito hasta que un dispositivo de protección en serie (como un VCB) solucione la falla.

Configuraciones: El seccionador tiene dos configuraciones para diseños aislados por aire o con aislamiento de gas, a menudo combinables con fusibles para protección del transformador.

¿Por qué elegir el disyuntor de vacío de media tensión de 22 kV con seccionador?

La combinación de disyuntor en vacío + seccionador es una configuración estándar en sistemas de media tensión (hasta 40,5kV).

Beneficios principales

Protección completa + aislamiento en un solo sistema

Seguridad operativa mejorada

Reducción del tiempo de inactividad por mantenimiento

Diseño compacto y eficiente

El alcance de las aplicaciones de las combinaciones VCB + Seccionador:

La combinación de un VCB con un seccionador es una configuración estándar en la unidad principal en anillo de media tensión (hasta 40,5 kV), que puede proporcionar protección y aislamiento garantizado. Esta combinación es crítica en:

Plantas de generación de energía: la combinación puede proteger generadores y transformadores cuando se producen fallas en el dispositivo, esto puede garantizar una producción de electricidad ininterrumpida.

Subestaciones Eléctricas: La combinación del disyuntor en vacío y el interruptor-seccionador protegen los tableros y transformadores, el VCB elimina fallas y el seccionador aísla las secciones para mantenimiento.

Instalaciones industriales: la combinación del disyuntor de vacío y el interruptor aislador controla y protege motores, transportadores y maquinaria pesada en plantas de fabricación, acerías y refinerías.

Sistemas de energía renovable: gestionar las fluctuaciones de energía y proteger la infraestructura en plantas de energía eólica y solar.

Sistema de energía renovable: el disyuntor en vacío de media tensión con seccionador de 22 KV puede hacer frente a las fluctuaciones de energía y proteger la infraestructura de las plantas de energía eólica y solar.

Sistema ferroviario: la combinación puede proteger el sistema de suministro de energía del tren y garantizar la seguridad de los pasajeros y los trenes.

Subestación compacta (CSS): en la red de distribución secundaria, estas combinaciones proporcionan funciones confiables de conmutación y protección en un espacio pequeño.

Parámetros técnicos

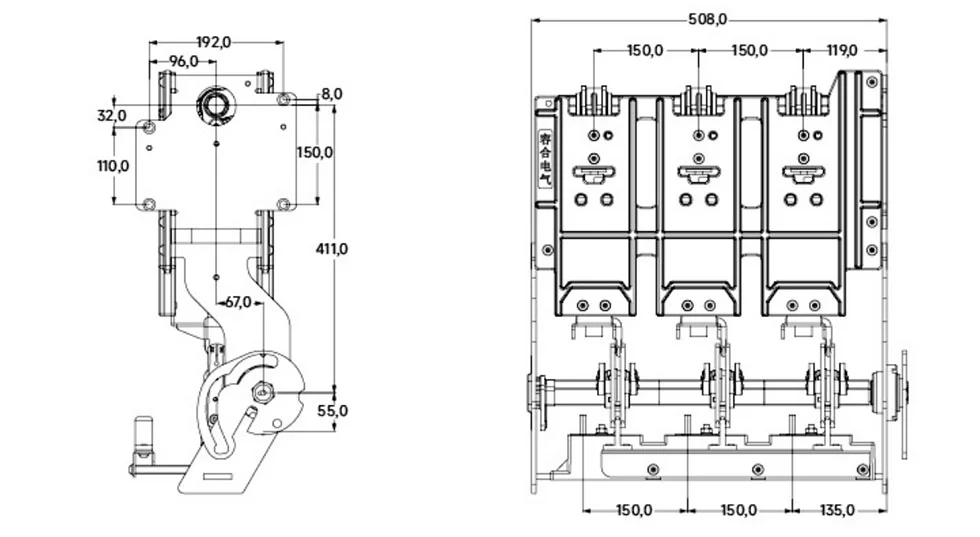

Apariencia y dimensión
