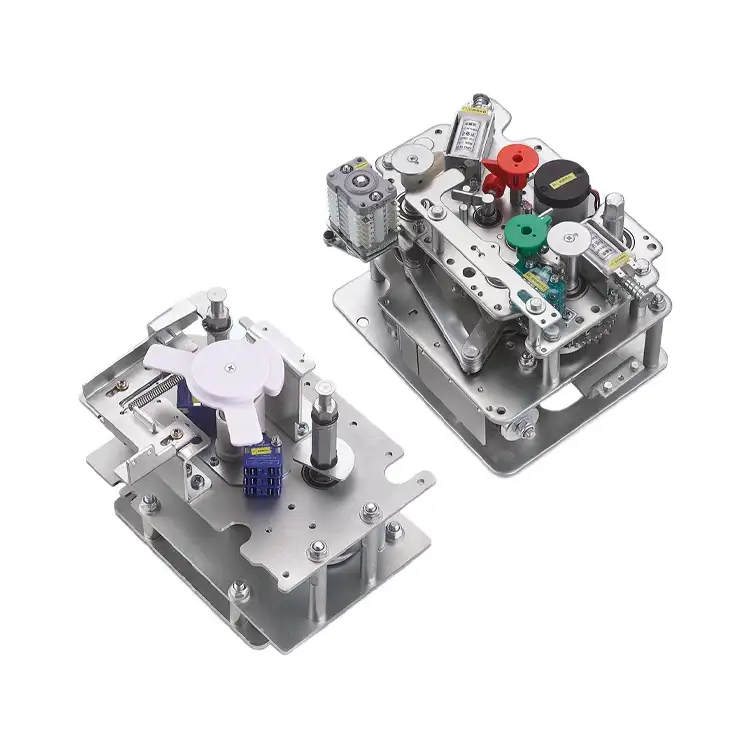

Disyuntor VCB de media tensión de 11KV con mecanismo de aislamiento

El disyuntor VCB de media tensión de 11 KV con mecanismo de aislamiento juega un papel muy importante en la protección y control de los sistemas de distribución de energía. En las aparamentas respetuosas con el medio ambiente, estos mecanismos de operación generalmente funcionaban para reducir el impacto ambiental y mantener un buen rendimiento. El mecanismo de operación puede garantizar que los disyuntores interrumpan las corrientes de falla rápidamente y cambien las operaciones de manera confiable. Los mecanismos de operación del disyuntor utilizan materiales duraderos y métodos eficientes de almacenamiento de energía, que pueden minimizar el mantenimiento y las tasas de fallas. Muchas fallas de los disyuntores están relacionadas con el mecanismo de funcionamiento, por lo que es importante contar con un material robusto y una evaluación periódica del estado.

Productos destacados

Modelo y significados

¿Qué es un mecanismo operativo?

El mecanismo de operación es un conjunto para un disyuntor o seccionador, que genera, almacena y libera energía mecánica para abrir o cerrar contactos eléctricos. Este mecanismo operativo consta de un medio de almacenamiento de energía, un sistema de actuación y dispositivos de enclavamiento, que sirven para evitar un mal funcionamiento. Dependiendo del diseño y los requisitos de fuerza, un solo mecanismo puede servir a una fase o a las tres fases de un sistema de alto voltaje. Los tipos comunes incluyen mecanismos de operación tipo C, tipo G, tipo V y tipo F. En paneles ecológicos y unidades principales de anillo, los mecanismos accionados por resorte se utilizan ampliamente por su simplicidad, confiabilidad y respeto al medio ambiente.

Principio de funcionamiento

El mecanismo de operación es un componente del disyuntor VCB de media tensión de 11 kV con mecanismo de aislamiento. Su función es generar, almacenar y liberar energía mecánica para abrir o cerrar los contactos eléctricos. El mecanismo operativo consta de un medio de almacenamiento de energía, un sistema de accionamiento y dispositivos de bloqueo para evitar un mal funcionamiento. Dependiendo del diseño específico y los requisitos de carga, un solo mecanismo operativo puede servir a un circuito monofásico en un sistema de alto voltaje o servir simultáneamente a todos los circuitos trifásicos.

Los tipos comunes incluyen mecanismos operativos Tipo C, Tipo G, Tipo V y Tipo F. En aparamentas y unidades principales de anillo respetuosas con el medio ambiente, los mecanismos de operación por resorte se utilizan ampliamente debido a su estructura simple, operación confiable y respeto al medio ambiente.

Instrucciones de funcionamiento - Disyuntor VCB de media tensión de 11 KV con mecanismo de aislamiento

1. Operación de almacenamiento de energía

1.Asegure el mecanismo operativo en el gabinete del interruptor.

2.Coloque la manija dedicada al eje de operación en el lado inferior derecho del mecanismo.

3.Gire el mango en el sentido de las agujas del reloj hasta que escuche un "clic" audible. Esto indica:
El eje indicador de almacenamiento de energía ha activado completamente el microinterruptor.
El almacenamiento de energía está completo.

4.Durante el funcionamiento eléctrico, el mecanismo almacena energía automáticamente al encenderse.

5.Después del almacenamiento de energía, el circuito del motor se desconecta, preservando la energía almacenada hasta que el sistema la libera para cerrar el circuito.

6.Importante: Asegúrese de que los circuitos secundarios estén conectados correctamente y sin errores antes de la operación.

2. Operación de cierre

Operación manual:

1. Presione el botón verde para liberar instantáneamente la energía de cierre almacenada.

2.El mecanismo acciona los contactos del disyuntor para cerrar completamente el circuito principal.

Operación eléctrica:

1.Energice la bobina del solenoide de cierre.

2. El solenoide libera la energía almacenada y cierra los contactos.

3.Durante este proceso, el resorte de apertura comienza a recargarse.

4.Nota de seguridad: El bloqueo antimal funcionamiento evita que se vuelva a cerrar hasta que el sistema esté listo.

3. Operación de apertura

Operación manual:

1. Pulsa el botón rojo para liberar la energía de apertura almacenada.

2.El mecanismo acciona los contactos del disyuntor para abrir el circuito principal.

Operación eléctrica:

1.Energice la bobina del solenoide de apertura.

2.El solenoide libera energía rápidamente, asegurando una rápida separación del contacto.

3.El mecanismo operativo completa la apertura del circuito principal de manera confiable.

4. Consejos de seguridad y mantenimiento

Estos procedimientos garantizan una conmutación segura y confiable al mismo tiempo que mantienen los enclavamientos y la integridad del recierre automático.

Se recomienda realizar pruebas periódicas utilizando analizadores de disyuntores estándar.

Inspeccione los resortes de almacenamiento de energía, los enclavamientos y lubrique las piezas móviles cada 6 a 12 meses.

Siga siempre las pautas del fabricante para evitar un mal funcionamiento o daños al sistema.

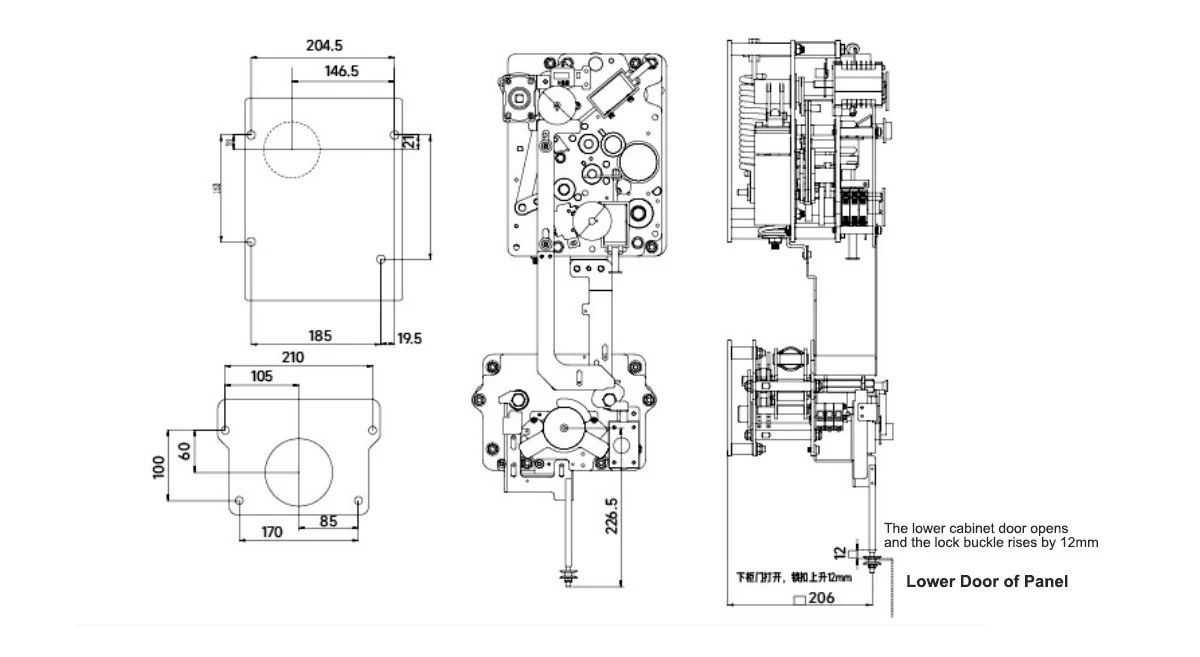

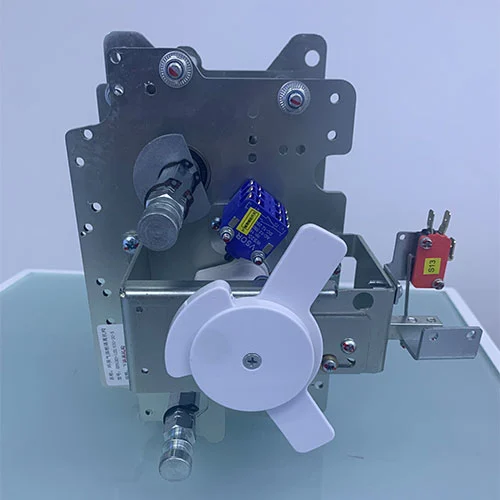

Apariencia y dimensión

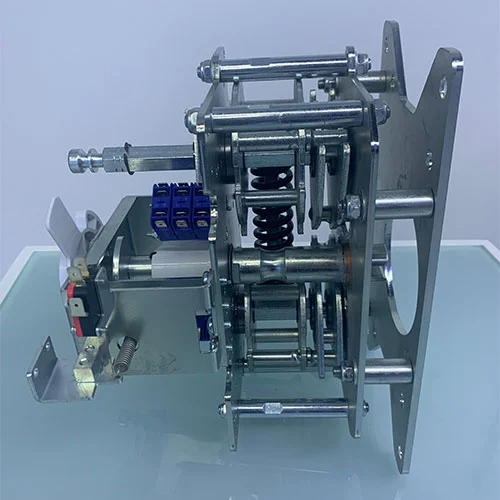

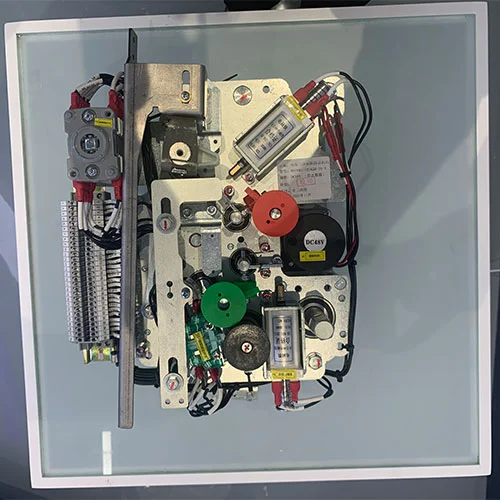

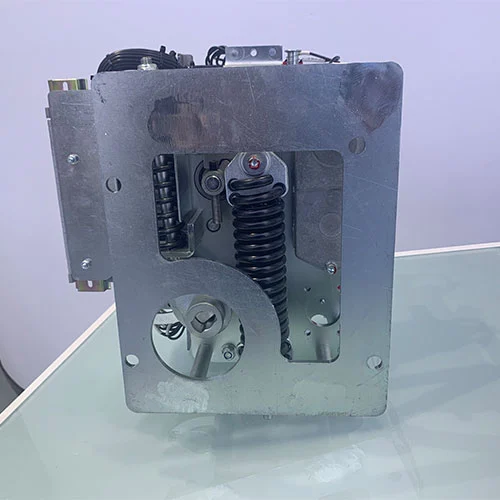

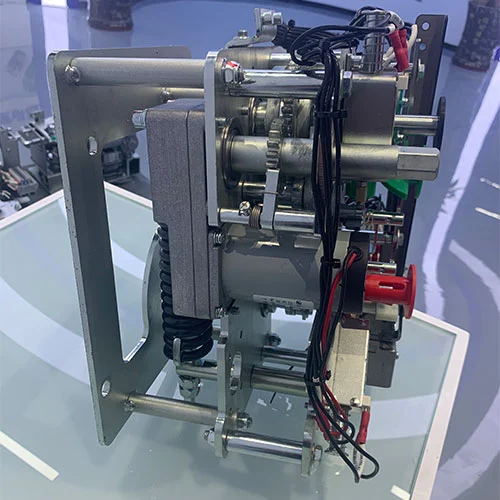

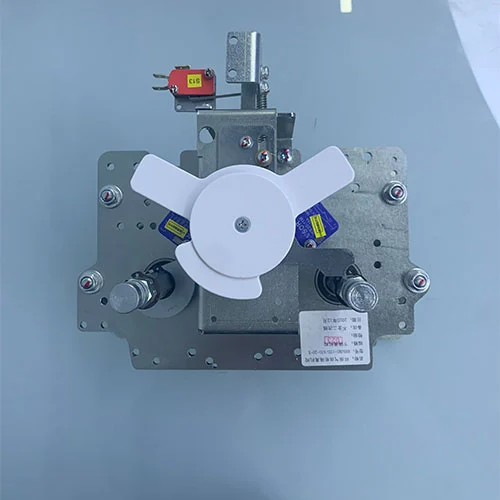

Mostrar productos

Preguntas frecuentes

P1: ¿Cuál es la vida mecánica del disyuntor VCB de media tensión de 11 kV con mecanismo de aislamiento?

R1: Con un mantenimiento adecuado, la vida mecánica puede superar los 10.000 ciclos.

P2: ¿Se puede personalizar este producto?

R2: Sí, podemos proporcionar servicios OEM/ODM según niveles de voltaje específicos o requisitos ambientales.

P3: ¿Es adecuado para aparamenta respetuosa con el medio ambiente?

R3: Por supuesto. Este producto se utiliza ampliamente en aplicaciones centradas en la sostenibilidad, como GIS, RMU y aparamenta aislada en aire.

P4: ¿Qué estándares cumple?

A4: GB1984-2014 y GB/T1985-2023.

P5: ¿Con qué frecuencia se debe realizar el mantenimiento?

R5: Se recomienda el mantenimiento cada 6 a 12 meses, incluidas verificaciones de almacenamiento de energía, verificaciones de enclavamiento y lubricación.

Seguridad y mantenimiento

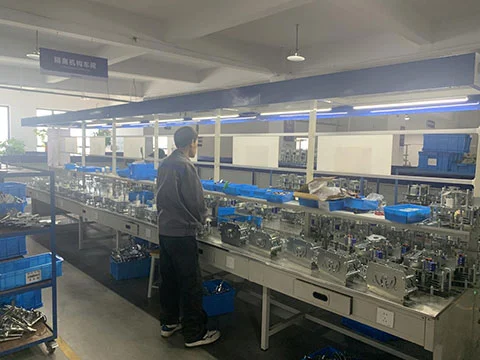

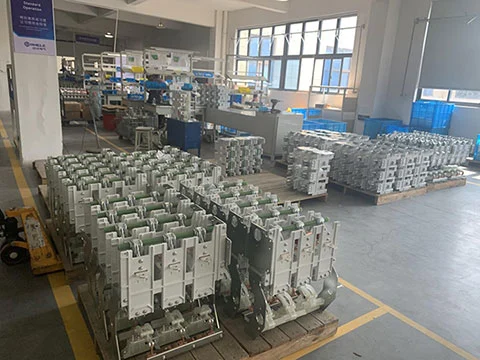

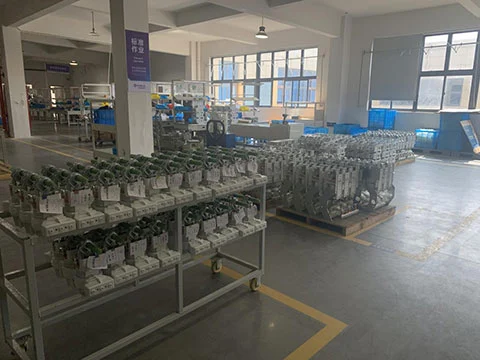

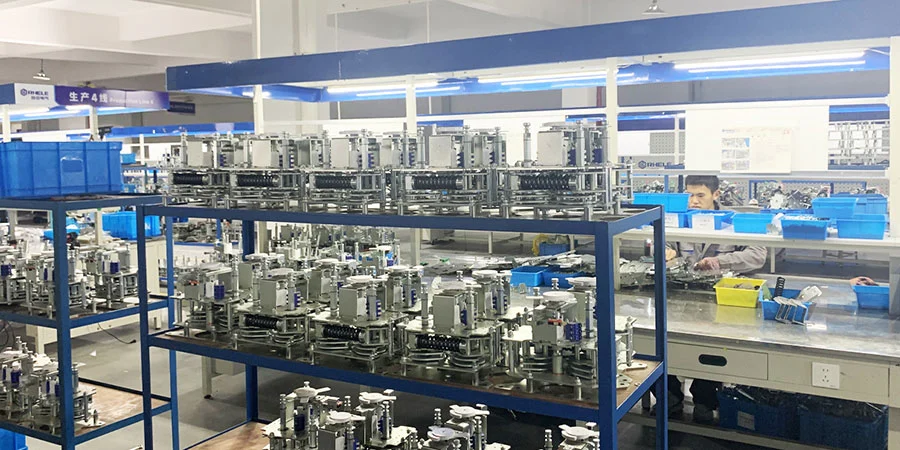

La fábrica de Cotenele ofrece soporte integral de pruebas y mantenimiento. Todos los mecanismos se inspeccionan antes del envío y cuentan con orientación técnica de nuestros ingenieros de fábrica para garantizar un funcionamiento seguro y confiable.
