Interruptor de ruptura de carga de media tensión para interiores de 33 kV

En el sistema de distribución de energía, no solo necesitamos confiabilidad y seguridad, sino también responsabilidad ambiental. El interruptor disyuntor de carga de media tensión para interiores de 33 KV es un componente muy importante en este campo, particularmente para los equipos de distribución ecológicos. Estos interruptores disyuntores de carga se utilizan para la interrupción eficiente y segura de circuitos en sistemas de media tensión, y son muy importantes para el control y la protección de la energía. Estos interruptores seccionadores de carga tienen tecnologías de extinción de arco avanzadas y respetuosas con el medio ambiente, y tienen características compactas y duraderas. Hoy en día, los interruptores seccionadores de carga se utilizan ampliamente para la gestión sostenible de la energía en aplicaciones industriales, comerciales y de servicios públicos, y cumplen con las tendencias globales de infraestructura eléctrica ecológica.

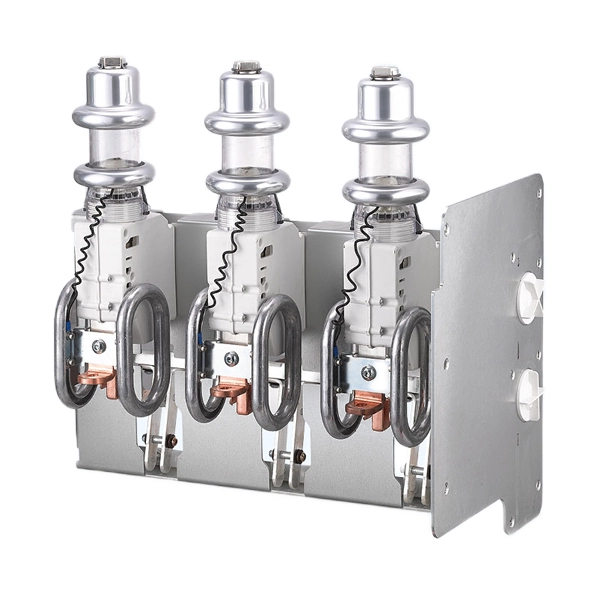

Modelo de producto

¿Qué es un interruptor de carga?

Un interruptor disyuntor de carga de media tensión para interiores Load 33KV es un dispositivo de conmutación eléctrica que generalmente se utiliza para generar, transportar y interrumpir corrientes en condiciones normales de circuito. El elemento más importante es que también puede transportar corrientes durante un período específico en condiciones anormales, como cortocircuitos, a menudo combinados con fusibles para usar. La función principal del interruptor interruptor de carga es aislar y desenergizar de manera segura secciones de una red de media tensión para mantenimiento o cambios de configuración. A diferencia de los disyuntores que se usaban para interrumpir corrientes de falla altas, el LBS se usa para la interrupción confiable de corrientes de carga (la corriente de operación normal). El interruptor seccionador de carga es un componente importante en las unidades principales de anillo (RMU) y en los cuadros de distribución interiores para sistemas de distribución de energía, que pueden garantizar flexibilidad operativa y protección.

¿Cuál es la clasificación de los interruptores de carga?

Los Interruptores-Seccionadores en Carga se clasifican generalmente en función del medio utilizado para el aislamiento y extinción del arco:

Interruptor de ruptura de carga en vacío: El medio de aislamiento y extinción del arco es el medio de vacío. Cuando los contactos se separan, el arco se extingue rápidamente. Este tipo de medio de aislamiento y extinción de arco ofrece un excelente rendimiento de extinción de arco, y estos interruptores seccionadores de carga tienen las características de alta resistencia mecánica, mantenimiento mínimo y son respetuosos con el medio ambiente.

Interruptor seccionador de carga SF6: El medio de aislamiento y extinción de arco de este tipo de interruptor seccionador de carga es gas hexafluoruro de azufre (SF6). El gas SF6 tiene una alta rigidez dieléctrica que es adecuada para un diseño muy compacto, y este tipo de interruptores de carga tienen grandes ventajas en aplicaciones de mayor voltaje. El interruptor seccionador de carga SF6 adapta un diseño sellado de por vida para minimizar la manipulación de gas.

Interruptor de corte de carga de aire: El interruptor de corte de carga de aire utiliza aire ambiente como medio aislante y de extinción del arco; generalmente este tipo de interruptor de corte de carga está equipado con un mecanismo asistido por resorte para estirar y enfriar rápidamente el arco. Este medio de aislamiento y extinción de arco es robusto, rentable y confiable, y es adecuado para celdas interiores compactas en general.

La elección del tipo de interruptor seccionador de carga se basa en el nivel de voltaje, la capacidad de interrupción requerida, las consideraciones ambientales y las limitaciones de espacio dentro del tablero.

Ámbito de aplicación de los disyuntores de vacío

Parámetros técnicos

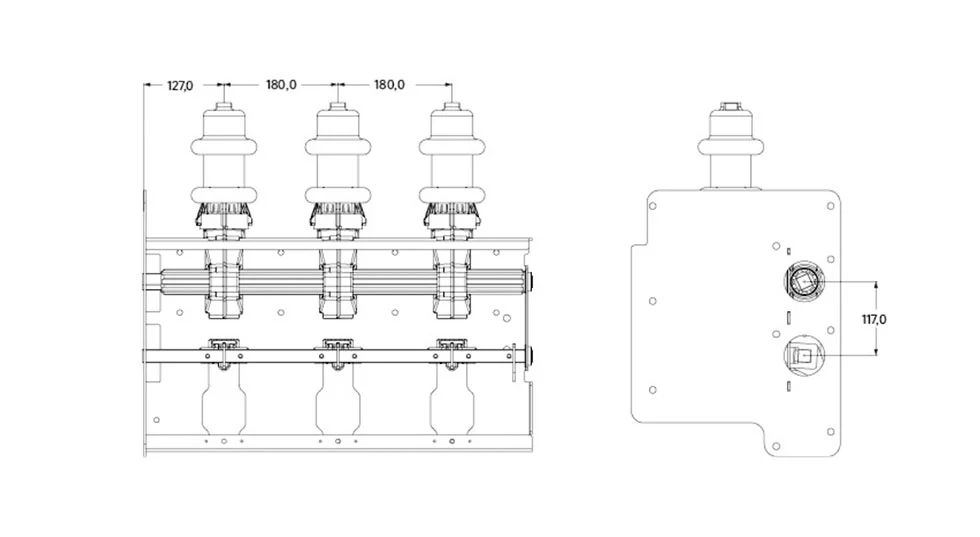

Apariencia y dimensión

Aplicaciones

El interruptor disyuntor de carga de media tensión para interiores de 33 kV es adecuado para una amplia gama de industrias y aplicaciones, y brinda a los clientes soluciones de administración de energía seguras, confiables y convenientes:

1.Plantas industriales y de fabricación

Este interruptor seccionador de carga se utiliza generalmente para el aislamiento seguro de alimentadores de equipos eléctricos, transformadores y bancos de condensadores, y para garantizar la continuidad operativa y la seguridad del personal durante el mantenimiento de equipos eléctricos.

2.Complejos Comerciales y Edificios Críticos

En hospitales, centros de datos y grandes oficinas, proporcionan una segmentación de energía segura para un suministro ininterrumpido y una fácil gestión de circuitos.

3.Redes de servicios públicos y distribución

Son el componente central de las subestaciones interiores y RMU, lo que permite una configuración segura de la red, aislamiento de fallas y protección de transformadores de distribución.

4.Instalaciones de Energías Renovables

Para controlar y aislar circuitos en parques solares fotovoltaicos, conexiones de turbinas eólicas y aparamentas de sistemas de almacenamiento de energía.

5.Infraestructura pública

Los interruptores de carga se utilizan generalmente para sistemas de distribución de energía confiables y seguros en suministros de energía de tracción ferroviaria, terminales de aeropuertos e instalaciones subterráneas.

Características del producto

El interruptor de ruptura de carga de media tensión para interiores de 33 KV serie KDK-40.5D/630-20 para aparamenta ecológica fabricado por Contenele tiene a continuación varias características clave:

1. Seguridad mejorada

Este interruptor de carga emplea tecnología de extinción de arco de alto rendimiento y un sistema de enclavamiento mecánico confiable. Algunos modelos también ofrecen un interruptor de conexión a tierra opcional, que brinda la máxima protección para su personal y equipo, garantizando una operación más segura en el sitio.

2. Diseño ecológico

Los interruptores de carga Contenele utilizan tecnología de vacío o unidades SF6 selladas, lo que reduce eficazmente el impacto ambiental. También utilizan materiales respetuosos con el medio ambiente, encarnando el concepto de distribución de energía verde.

3. Estructura compacta

El tamaño compacto del interruptor permite una integración eficiente en varios paneles de distribución, ahorrando espacio y facilitando la instalación y el mantenimiento.

4. Operación flexible

Ya sea que requiera operación manual, eléctrica o neumática, nuestros interruptores de carga ofrecen una variedad de soluciones de control automatizado para adaptarse a diferentes escenarios de aplicación.

5. Alta durabilidad y bajo mantenimiento

El interruptor presenta un diseño de precisión y contactos y estructura mecánica de alta calidad, con una larga vida útil eléctrica y mecánica y al mismo tiempo requiere un mantenimiento diario mínimo, lo que ahorra tiempo y costos a los clientes.

6. Funciones integradas

Por lo general, se puede combinar con fusibles protectores para interrumpir corrientes de falla y también se puede combinar con sensores para monitoreo y control de redes inteligentes, lo que mejora la confiabilidad del sistema.

7. Certificación de Normas Internacionales

El interruptor disyuntor de carga de media tensión para interiores de 33 KV se fabrica y prueba de acuerdo con los principales estándares internacionales (como IEC e IEEE) para garantizar la seguridad y la compatibilidad en el mercado global.

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre un interruptor de carga y un disyuntor?

R: La función principal de un interruptor de ruptura de carga es interrumpir las corrientes de carga normales y proporcionar un aislamiento seguro. Por lo general, no se utiliza para interrumpir altas corrientes de cortocircuito por sí solo (esto requiere fusibles de respaldo). Un disyuntor se utiliza generalmente para interrumpir automáticamente las corrientes de falla de carga y de alta magnitud.

P2: ¿Qué es más ecológico: la aspiradora o el SF6 LBS?

R: Los disyuntores de vacío generalmente son más respetuosos con el medio ambiente ya que no contienen gas SF6. y el vacío queda sellado permanentemente. Los interruptores seccionadores de carga SF6 utilizan una cantidad mínima de gas en unidades selladas de por vida, pero el disyuntor de vacío sigue siendo la opción preferida para las aplicaciones más respetuosas con el medio ambiente.

P3: ¿Se puede utilizar un interruptor disyuntor de carga de media tensión interior de 33 kV para proteger el transformador?

R: Sí, un interruptor de carga se utiliza generalmente como dispositivo de aislamiento primario para un transformador de distribución. Cuando se combina con fusibles de alto voltaje con clasificación adecuada (formando una combinación de "interruptor-fusible"), el interruptor de carga puede proporcionar protección total al transformador contra sobrecargas y fallas de cortocircuito.

P4: ¿Por qué elegir un LBS motorizado en lugar de uno manual?

R: El funcionamiento motorizado (eléctrico) de los interruptores de carga se puede controlar de forma remota, y el interruptor de carga se puede integrar en sistemas SCADA, redes inteligentes o operar desde una distancia segura. Por lo tanto, esta situación puede mejorar la flexibilidad operativa, la seguridad y el soporte de las funciones de automatización del interruptor-seccionador.

P5: ¿Con qué frecuencia requiere mantenimiento un interruptor de interrupción de carga interior?

R: Las unidades LBS modernas de tipo sellado (especialmente al vacío y SF6 sellado) tienen las características de intervalos de servicio muy largos con un mantenimiento mínimo. El mantenimiento primario generalmente implica una inspección visual, verificación del funcionamiento mecánico y verificación del desgaste de los contactos, que a menudo dura varios años en condiciones normales de funcionamiento.

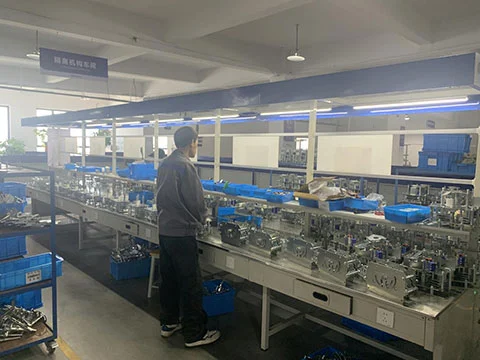

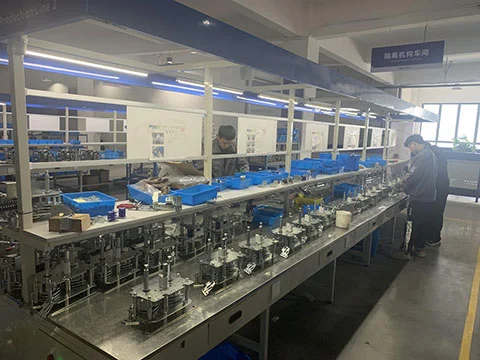

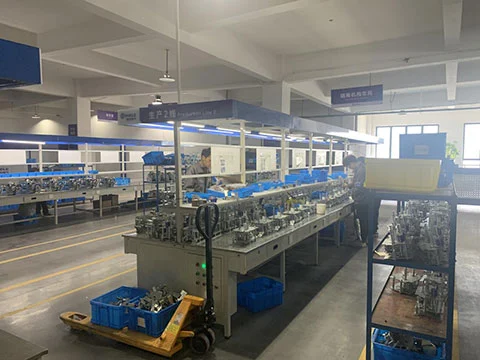

Taller de fábrica
