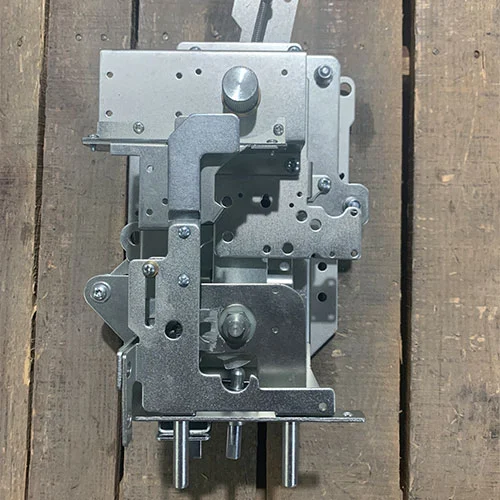

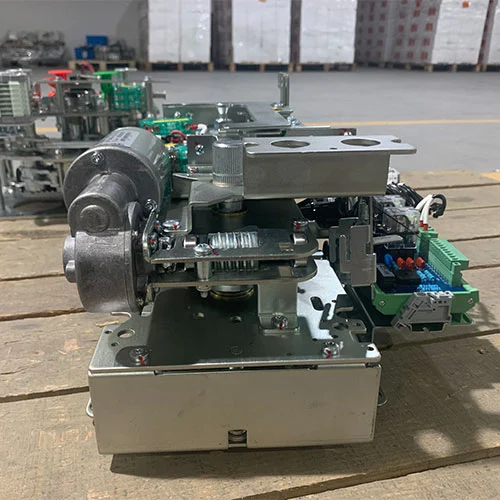

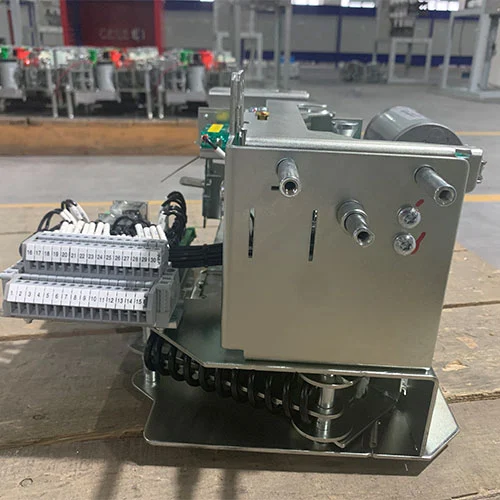

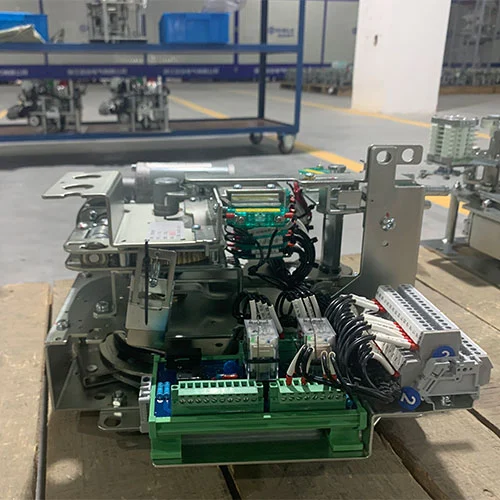

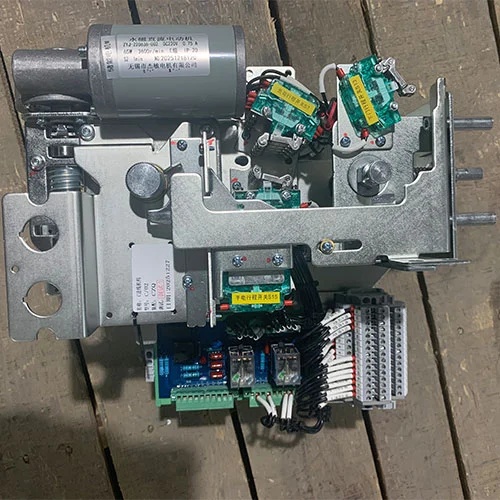

Mecanismo de funcionamiento del disyuntor de media tensión 33KV

El mecanismo de operación del disyuntor de media tensión KDCM-40.5/630-20-X de 33 kV es un actuador de alta confiabilidad diseñado para sistemas de aparamenta de 12 kV a 40,5 kV, incluidas unidades principales de anillo (RMU), aparamenta con aislamiento de gas (GIS) y aparamenta con aislamiento de aire (AIS).

Diseñado y fabricado por Cotenele International Trade (Wenzhou) Co., Ltd, este mecanismo integra un sistema de energía almacenada de doble resorte (resorte de tensión de cierre + resorte de compresión de apertura), lo que garantiza un rendimiento de conmutación rápido, estable y repetible en entornos de distribución de energía exigentes, como subestaciones, proyectos de energía renovable y redes industriales.

1. Vida mecánica superior a 10.000 operaciones.

2.Funcionamiento estable independiente de la velocidad del operador

3. Diseñado para disyuntores de vacío y SF₆

4.Probado en proyectos de energía eólica, fotovoltaica, ferroviaria y minera.

Modelo de producto

¿Por qué este mecanismo es tan crucial en proyectos del mundo real?

En los sistemas de distribución de energía de media tensión, el mecanismo operativo determina directamente la confiabilidad del disyuntor.

Nuestros proyectos incluyen:

subestaciones de 110kV

Centros de control de energía eólica marina

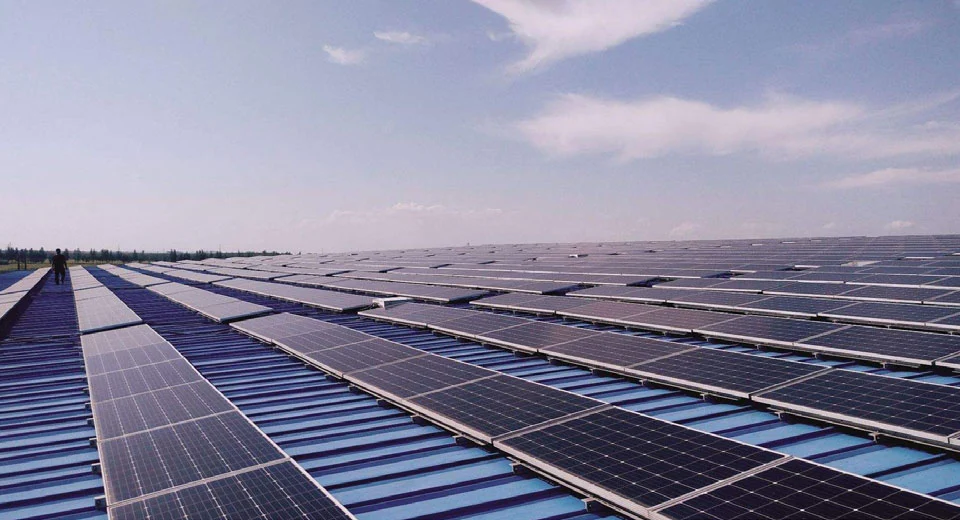

Centrales fotovoltaicas de gran escala (nivel GW)

En nuestra experiencia en proyectos anteriores, más del 70 % de las fallas de los disyuntores están relacionadas con inestabilidad mecánica o retrasos operativos.

Por lo tanto, nuestro Mecanismo de Operación de Disyuntor de Media Tensión 33kV se enfoca en las siguientes características:

Respuesta consistente de alta velocidad

Durabilidad mecánica bajo operaciones de conmutación frecuentes.

Mecanismos de enclavamiento a prueba de fallos para evitar un mal funcionamiento

Instrucciones de funcionamiento:

Es muy importante para la seguridad y la longevidad del equipo el correcto funcionamiento del mecanismo. Las siguientes instrucciones describen los procedimientos estándar para la operación manual.

A. Almacenamiento de energía (carga)

Operación manual:Inserte la manija de operación dedicada en el eje de carga ubicado en la parte inferior derecha del mecanismo. Gire la manija en el sentido de las agujas del reloj y gírela cuando escuche un sonido de "clic", luego deténgase. esto significa que el dispositivo de almacenamiento de energía está bloqueado. Confirme que el indicador de "carga/descarga" muestra un estado de "carga".

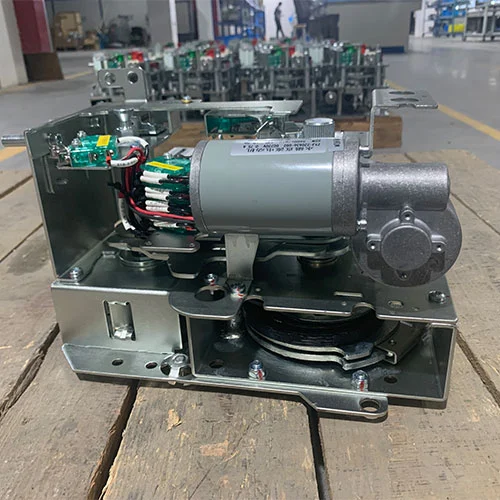

Funcionamiento eléctrico:Debe asegurarse de que el circuito de control secundario sea correcto y esté encendido primero. Cuando se suministra energía al actuador del disyuntor, el motor funcionará automáticamente. Se detiene automáticamente una vez completada la carga.

B. Operación de cierre

Manual:Presione firmemente el botón verde. El resorte de cierre liberará su energía, llevando el interruptor a la posición cerrada. Observe el indicador mecánico en el mecanismo para confirmar el estado "Cerrado".

Eléctrico:El actuador operativo proporcionará señales eléctricas a la bobina electromagnética cerrada. El pistón electromagnético golpeará la hebilla de bloqueo, reiniciando el actuador del disyuntor, y el proceso es exactamente el mismo que el de operación manual.

C. Operación de apertura

Manual:Presione el botón rojo con fuerza. Al abrir el resorte se liberará la energía almacenada, lo que hará que el disyuntor salte a la posición abierta.

Eléctrico:Envía una señal a la bobina del solenoide de apertura (disparo en derivación). El interruptor se abrirá inmediatamente.

Nota de cumplimiento

Todas las operaciones deben realizarse de acuerdo con las secuencias de enclavamiento cuando hay un aislador presente. El mecanismo de operación del disyuntor de media tensión de 33 KV está diseñado para evitar operaciones que podrían conducir a configuraciones de conmutación peligrosas. Este equipo está diseñado de acuerdo con los estándares internacionales, incluidos GB1984 y GB/T1985, lo que garantiza el rendimiento y el cumplimiento de la seguridad en redes de CA de alto voltaje.

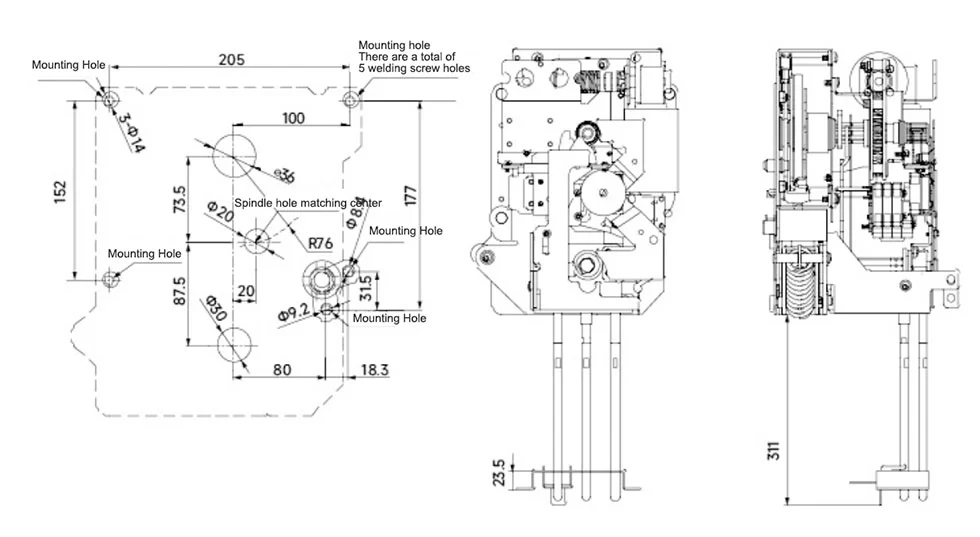

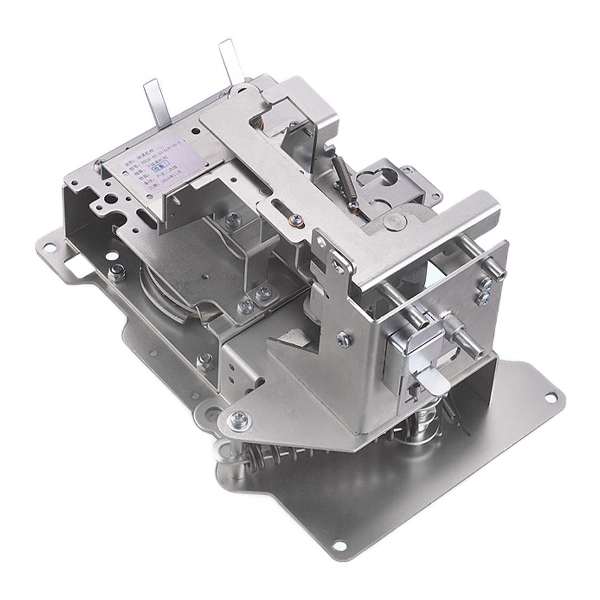

Apariencia y dimensiones

Cumplimiento y estándares

Este mecanismo operativo está diseñado y probado de acuerdo con:

GB1984 – Disyuntores de alto voltaje de CA

GB/T1985 – Seccionadores de CA de alto voltaje

Combinado con certificaciones de la empresa:

ISO9001 (Calidad)

ISO14001 (Medioambiental)

ISO45001 (Salud y Seguridad Ocupacional)

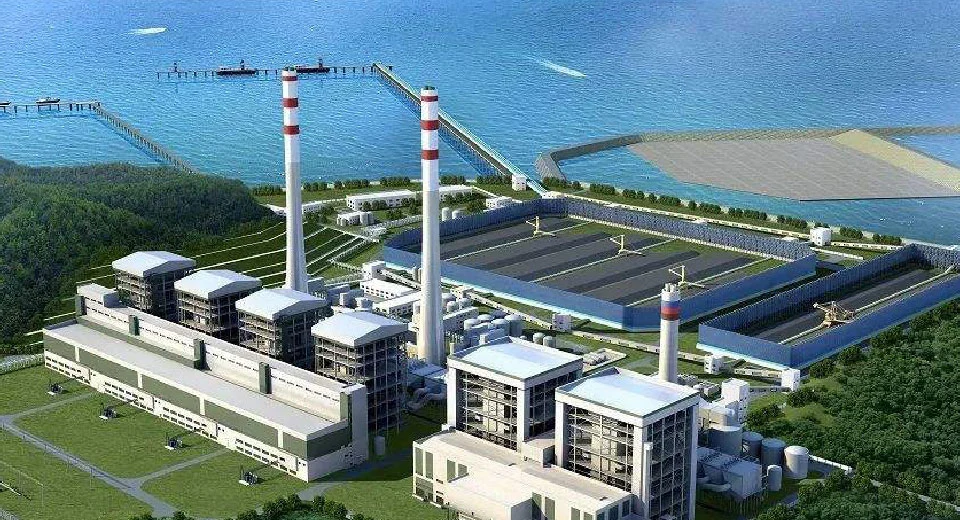

Aplicaciones

Ampliamente utilizado en:

Subestaciones eléctricas (sistemas de 10 kV a 110 kV)

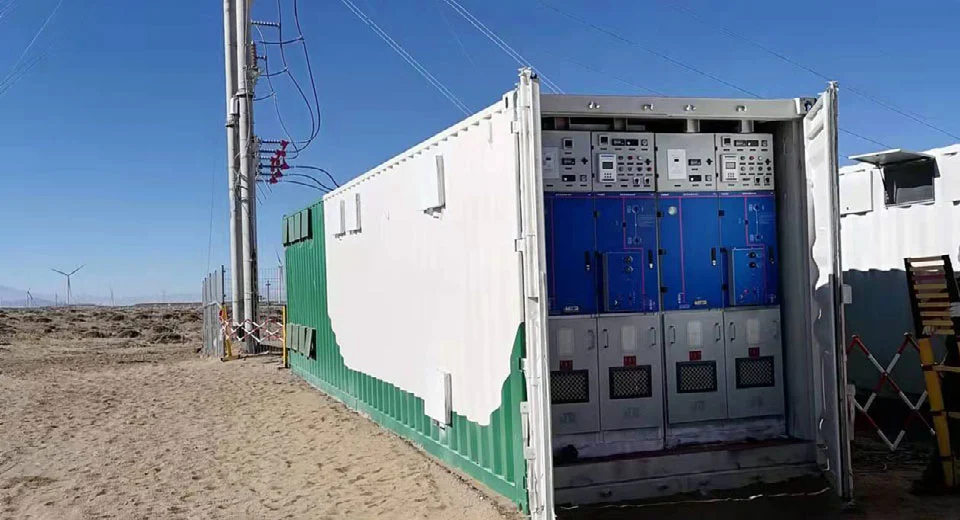

Energías renovables (parques eólicos/solares)

Suministro eléctrico para ferrocarriles y metros.

Plantas petroquímicas

Minería e industria pesada

¿Por qué elegir Cotenele?

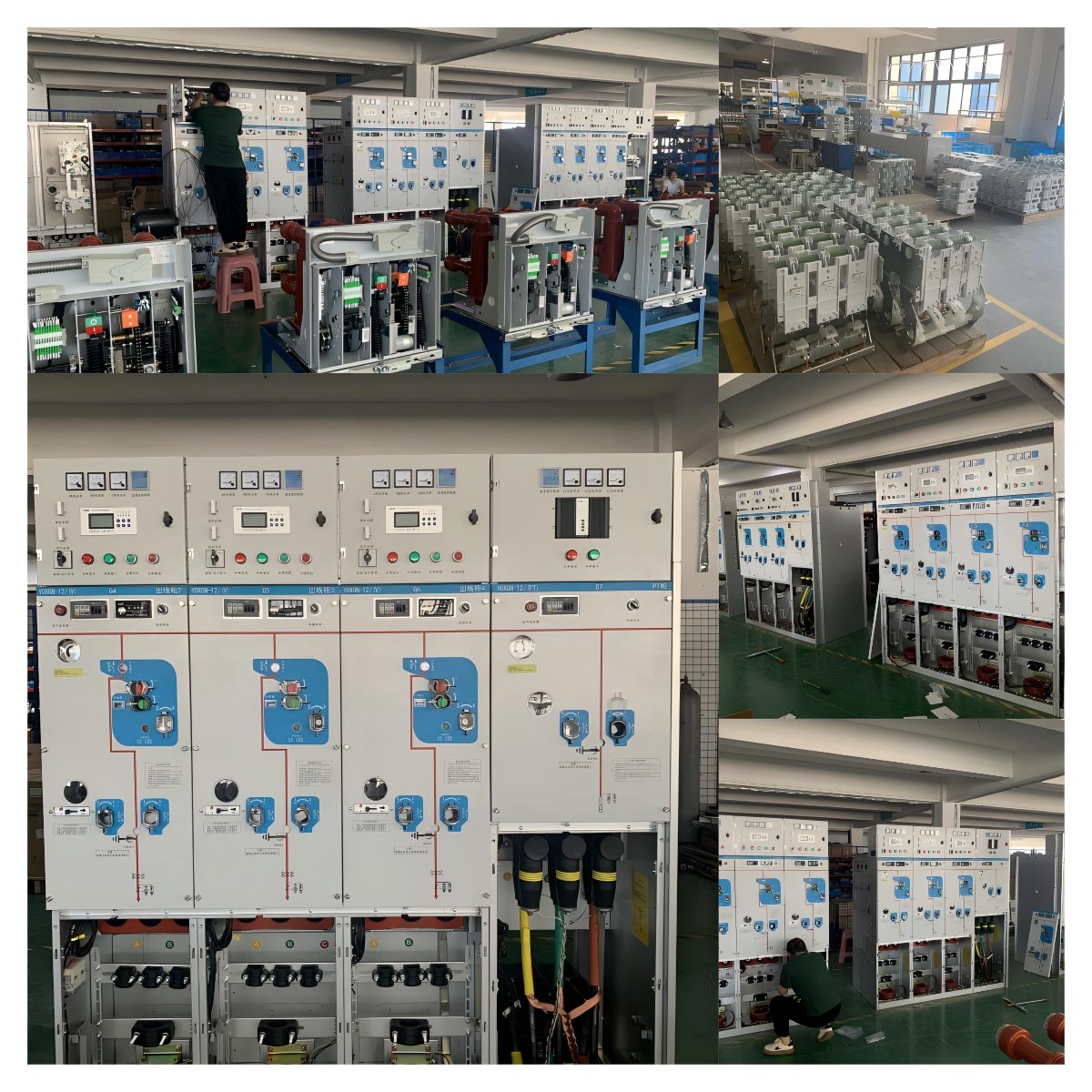

1.Capacidad de fabricación real

Base de producción de 30. 000㎡

Investigación y desarrollo interno para componentes centrales de aparamenta

2.Experiencia comprobada en ingeniería

Suministrado a:

Proyectos de energía eólica

Bases fotovoltaicas (escala GW)

Proyectos internacionales de subestaciones.

3.Innovación continua

3 generaciones de actualizaciones del mecanismo RHSV

Múltiples diseños patentados

4. Centrarse en la tecnología verde

Desarrollo de aparamenta respetuosa con el medio ambiente

Apoyar los sistemas energéticos globales con bajas emisiones de carbono
