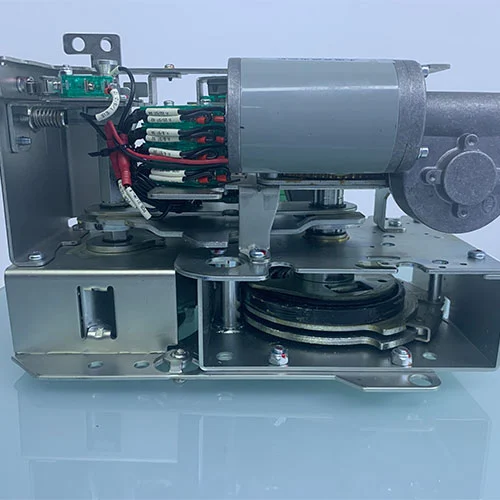

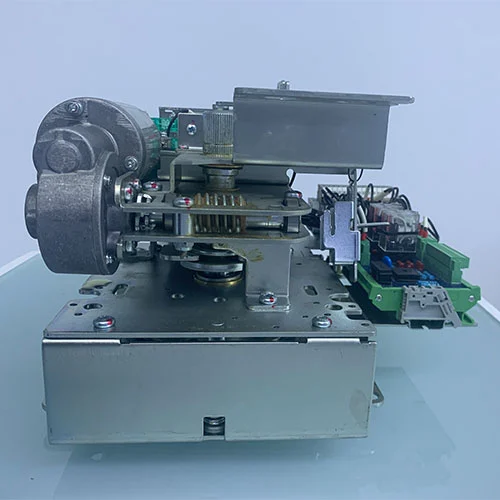

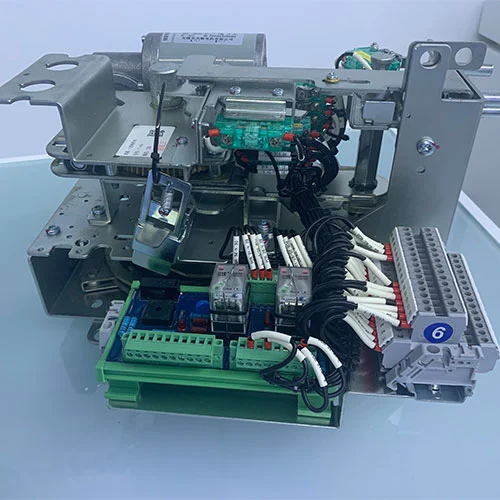

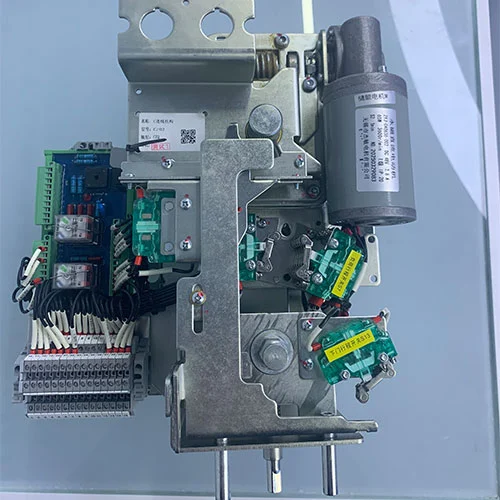

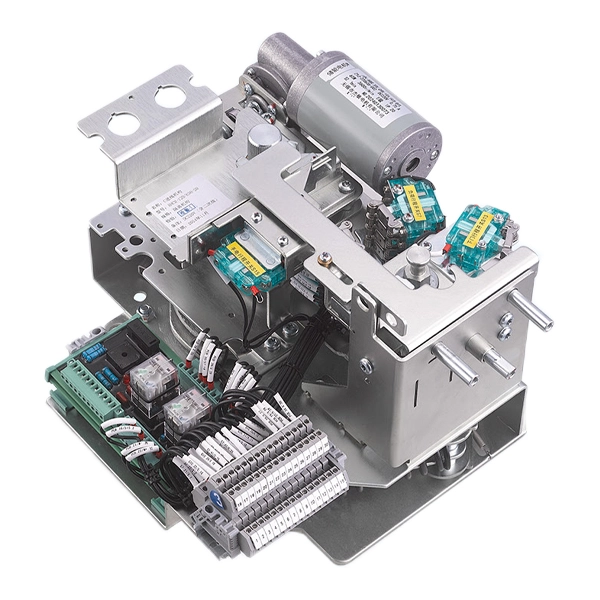

Mecanismo eléctrico del dispositivo de distribución de media tensión de 22 KV

En las redes modernas de distribución de energía de media tensión, las unidades principales en anillo (RMU) se utilizan ampliamente para proporcionar un suministro de energía confiable y de alta disponibilidad. Uno de los componentes clave de una RMU es su mecanismo de operación del disyuntor, que debe poder realizar operaciones de cierre y apertura de manera rápida y segura.

El mecanismo eléctrico del tablero de distribución de media tensión de 22 kV está diseñado específicamente para aplicaciones de circuitos entrantes de RMU aisladas por gas o aire. Es un mecanismo operativo de almacenamiento de energía que emplea dos sistemas de resorte independientes: un resorte de tensión para cerrar y un resorte de compresión para abrir.

El resorte de cierre almacena energía al girar una manija (manualmente) o al ser accionado por un motor; Una vez que se activa el pestillo de cierre, el resorte libera inmediatamente la energía.

Durante la operación de cierre, el resorte de apertura almacena simultáneamente energía y luego permanece en estado de espera, listo para responder a los siguientes comandos de apertura.

Las características clave incluyen

Tanto del tipo de funcionamiento manual como eléctrico para carga y disparo.

Botones separados con cubiertas protectoras montadas en el panel del, evitando la entrada de polvo y el funcionamiento involuntario.

Capacidad de enclavamiento cuando se combina con un mecanismo aislador, lo que garantiza un control de secuencia seguro.

Función de reenganche automático (cuando sea necesario) y lógica antibombeo para evitar múltiples operaciones.

El producto cumple con la norma pertinente GB 1984-2014 (disyuntores de CA de alto voltaje) y GB/T 1985-2023 (seccionadores de CA de alto voltaje y seccionadores de puesta a tierra).

Modelo

¿Cuáles son los principios de trabajo y mecanismos operativos de esta organización?

El principio de funcionamiento del mecanismo eléctrico del tablero de distribución de media tensión de 22 KV se basa en el almacenamiento y la rápida liberación de energía mecánica.

Almacenamiento de energía (carga)

Carga manual: se inserta una manija dedicada en el eje de carga ubicado en la parte inferior derecha del mecanismo. Al girar la manija en el sentido de las agujas del reloj, se gira el eje, que tensa el resorte de cierre mediante un sistema de engranaje o leva. Cuando el resorte pasa el punto "sobrecentro", se bloquea en la posición cargada, acompañado de un "clic" audible y un indicador visual (por ejemplo, un eje giratorio que activa un microinterruptor).

Carga eléctrica: cuando se aplica voltaje de control, el motor eléctrico acciona automáticamente el mecanismo de carga hasta que el resorte de cierre esté completamente tenso. En ese momento, el circuito del motor es interrumpido por un microinterruptor y el resorte queda bloqueado, listo para cerrar.

Operación de cierre

Cierre manual: Pulsando el botón verde (protegido por una tapa transparente en el panel) se libera mecánicamente el pestillo de cierre. El resorte de tensión libera energía rápidamente, hace girar el eje y mueve los contactos del disyuntor a la posición cerrada. Al mismo tiempo, esta acción comprimirá el resorte de apertura, almacenando energía para la siguiente apertura.

Cierre eléctrico: Al energizar la bobina de cierre (solenoide) se tira de una armadura que libera el pestillo de cierre, produciendo la misma acción mecánica que el cierre manual. Después del cierre, el mecanismo puede comenzar inmediatamente a recargar el resorte de cierre (si se configura el recierre automático), pero un enclavamiento impide un segundo cierre hasta que se haya abierto el interruptor y se cumplan las condiciones adecuadas.

Operación de apertura

Apertura manual: Al pulsar el botón rojo se libera el pestillo de apertura. La compresión del actuador abre la extensión del resorte, lo que impulsa el mecanismo operativo para separar los contactos.

Apertura eléctrica: energice la bobina de apertura (electroimán) del mecanismo operativo, active el bloqueo de apertura, suelte el resorte de apertura y desconecte el circuito del disyuntor.

Este mecanismo de operación tiene un dispositivo de enclavamiento mecánico que evita la ocurrencia de comandos simultáneos de cierre y apertura, y también asegura que el interruptor de aislamiento (si está presente) esté en la posición correcta antes de que se pueda operar el disyuntor.

Instrucciones de operación

Controles preliminares

Asegúrese de que el mecanismo esté correctamente montado en el tablero y que todo el cableado secundario (para operación eléctrica) sea preciso y seguro.

Verifique que los botones montados en el panel (verde para cerrar, rojo para abrir) estén equipados con sus cubiertas protectoras y que los indicadores de operación (por ejemplo, "cargado/descargado") sean visibles.

Carga (almacenamiento de energía)

Manual: Inserte la manija de operación en la toma de carga (lado inferior derecho). Gire en el sentido de las agujas del reloj de manera constante hasta que se escuche un "clic" distintivo y el indicador de carga muestre "cargado". Retire el mango.

Eléctrico: Aplique potencia de control al mecanismo. El motor funcionará automáticamente hasta que el resorte esté completamente cargado y se detenga. Luego confirme que la luz indicadora de "cargado" esté encendida.

Cerrar el disyuntor

Manual: Levante la tapa protectora del botón verde y presiónelo firmemente. El interruptor debería cerrarse y debería aparecer el indicador de posición "cerrado". El resorte de apertura se carga ahora automáticamente.

Eléctrico: envía un comando de cierre (por ejemplo, desde un control remoto o relé de protección) a la bobina de cierre. El interruptor se cierra; verificar la indicación de posición.

Apertura del disyuntor

Manual: Levante la cubierta protectora del botón rojo y presiónelo firmemente. El interruptor se abre; confirme la indicación "abierto".

Eléctrico: Envía un comando de apertura a la bobina de apertura. Se abre el interruptor.

Después de la operación

Después de una operación de cierre, el mecanismo puede recargar automáticamente el resorte de cierre si está presente la alimentación del motor. Esto prepara el interruptor para un ciclo de cierre y apertura posterior.

Observe siempre los indicadores de estado y respete cualquier condición de bloqueo (por ejemplo, posición del aislador) antes de operar.

El mecanismo accionado por resorte proporciona un control robusto, confiable y seguro para los disyuntores en las líneas entrantes de la RMU. este mecanismo eléctrico de aparamenta de media tensión de 22 kV

La combinación de resortes de tensión y compresión, operación manual y eléctrica y enclavamientos incorporados cumple con los requisitos de las redes de distribución modernas. La vida mecánica de este mecanismo es de más de 10. 000 operaciones y cumple con los estándares internacionales, lo que puede garantizar el rendimiento a largo plazo y la seguridad operativa.

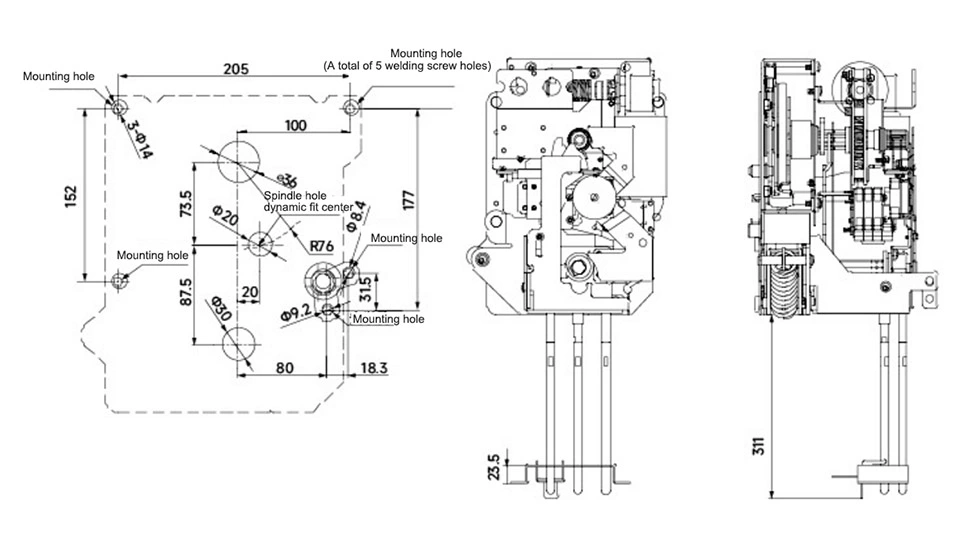

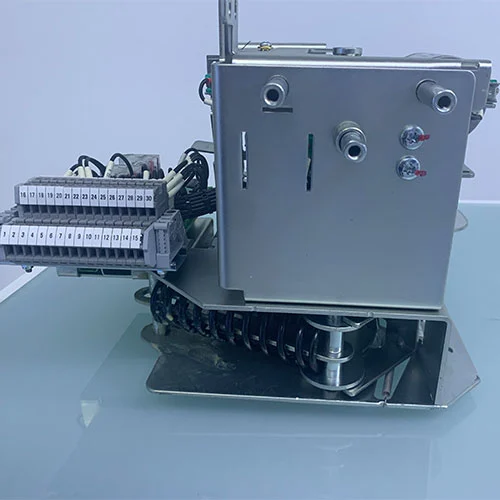

Apariencia y dimensiones

Aplicaciones

Líneas de entrada RMUs, GIS y AIS de media tensión.

Proyectos de energías renovables: parques eólicos, estaciones solares fotovoltaicas.

Proyectos ferroviarios y de metro que requieren una alta seguridad operativa.

Redes de distribución industriales y municipales.

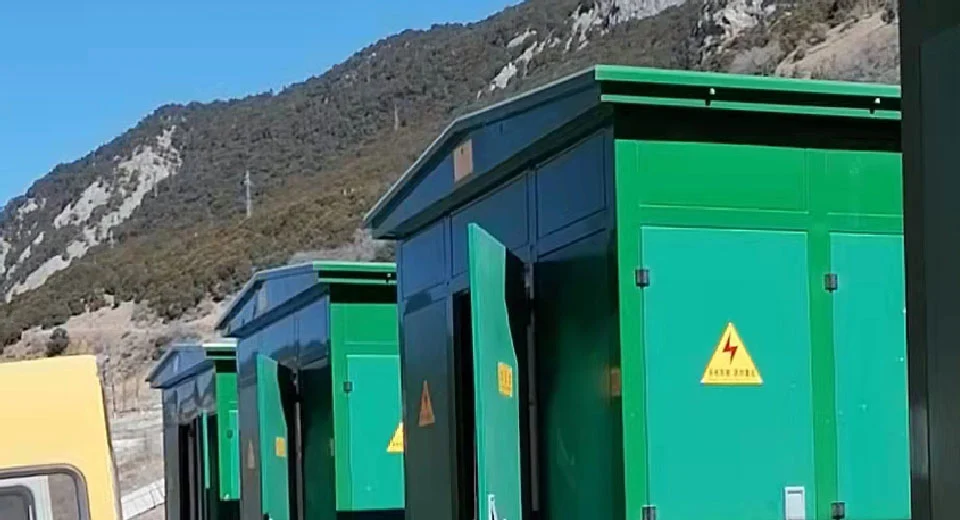

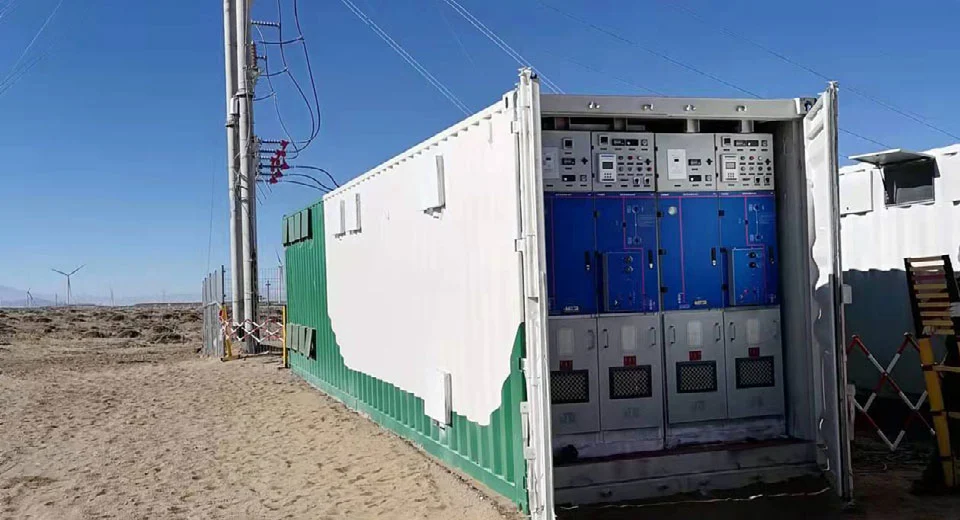

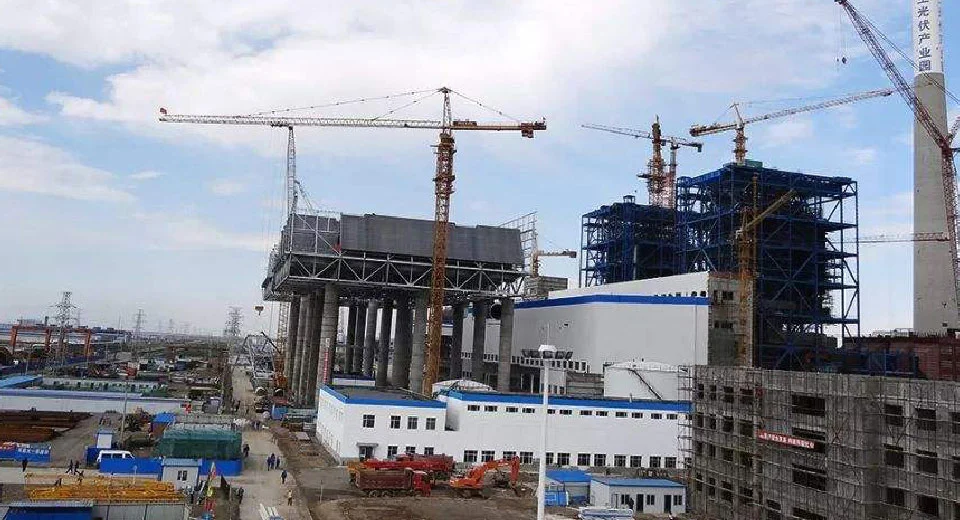

Referencias del proyecto

Guojiawan 110kV – 35kV Aparamenta aislada en gas – Proyecto de parque eólico.

Subestación de 110 kV de Ayni Gold Mine, Tayikistán: distribución de energía de alta confiabilidad.

Proyecto fotovoltaico híbrido solar-pasto Maqu de 200 MW: se aplicó un mecanismo de recierre automático.

¿Por qué elegir Cotenele?

• Fabricante experto:Más de 6 años de experiencia en componentes centrales de aparamenta de 12 kV a 40,5 kV.

• Calidad Certificada:ISO9001/ISO14001/ISO18001; Productos probados por las autoridades nacionales.

• Historial comprobado:Suministro de mecanismos de aparamenta de media tensión para proyectos eólicos, solares y ferroviarios nacionales e internacionales.

• Tecnología innovadora:El desarrollo continuo de los mecanismos de aparamenta ecológicos aislados en gas de la serie RHSV garantiza estabilidad y seguridad.

Cotenele se compromete a ofrecer mecanismos de aparamenta seguros, de larga duración y de alta confiabilidad, que cumplan con los requisitos de las redes de distribución modernas y las aplicaciones de energía renovable.
