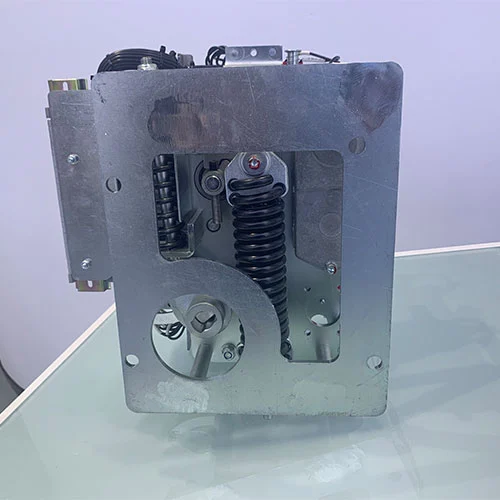

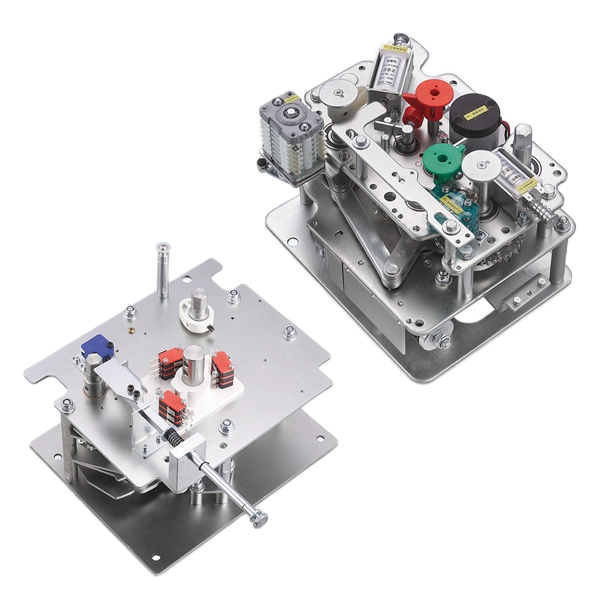

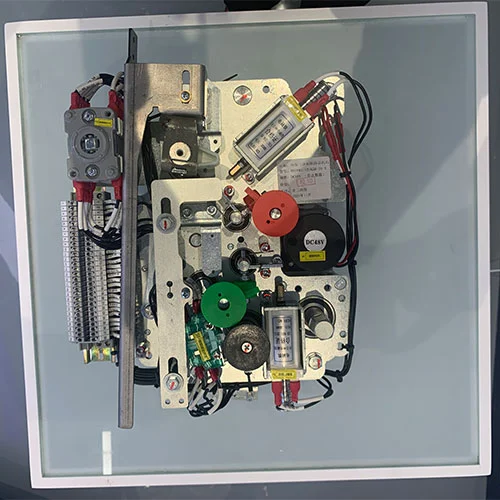

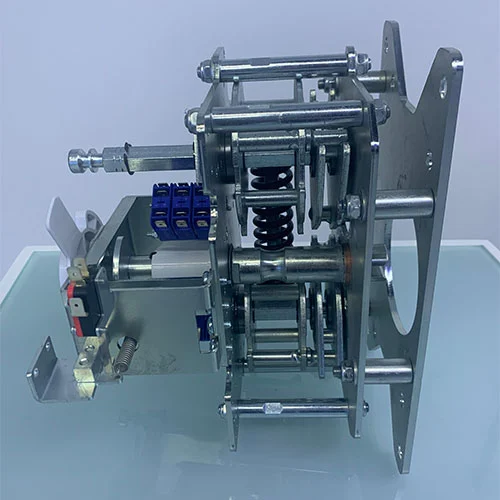

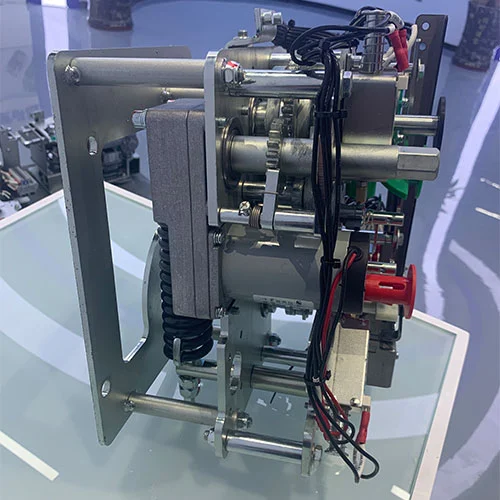

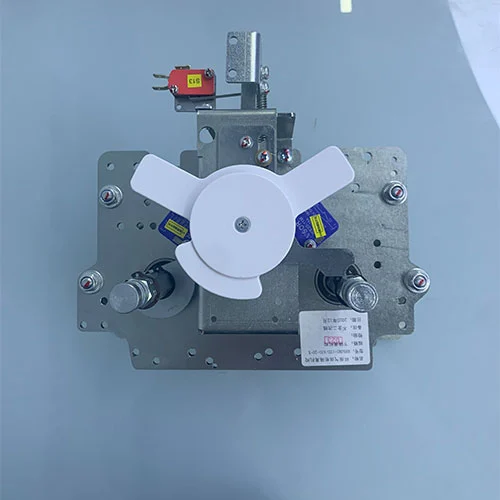

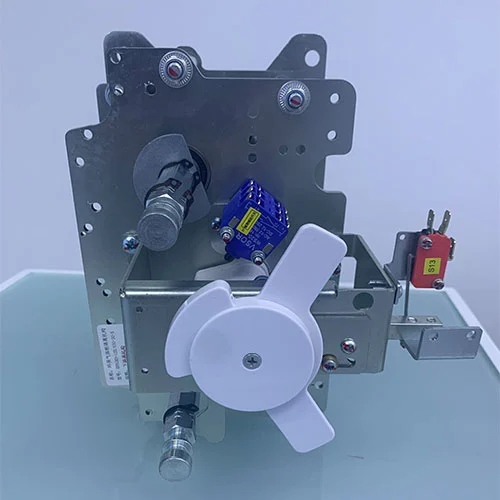

Mecanismo de funcionamiento del disyuntor eléctrico de 11KV RMU

El mecanismo de operación del disyuntor seccionador eléctrico RMU de 11 KV es una unidad de control central dentro de las unidades principales en anillo de media tensión. Es responsable del funcionamiento preciso y rápido de disyuntores y seccionadores en vacío, garantizando una conmutación segura y protección de las redes de distribución.

Tanto el disyuntor de vacío como el seccionador son los componentes centrales importantes de las unidades principales del anillo de media tensión; sus mecanismos operativos se utilizan principalmente para controlar y operar estos componentes de manera precisa y rápida para proteger las redes de distribución de media tensión. Los mecanismos diseñados para aparamenta aislada con SF6 suelen emplear un método de almacenamiento de energía dual para garantizar la velocidad operativa independientemente de la entrada manual. Un mecanismo operativo común utiliza un resorte de tensión tirado "sobre el centro" para almacenar energía para el cierre, que al soltarlo comprime simultáneamente un conjunto separado de resortes para prepararlo para una operación de apertura posterior. Esta operación garantiza una alta confiabilidad a través de enclavamientos mecánicos incorporados que evitan secuencias peligrosas, como cerrar un interruptor sobre una cuchilla de puesta a tierra.

Modelo y significado

Ventajas clave

1. Diseño Integrado

Mecanismo disyuntor + seccionador en un solo sistema

2. Alta confiabilidad

Vida mecánica superior a 10. 000 ciclos.

3. Sistema de seguridad avanzado

El enclavamiento mecánico completo evita un mal funcionamiento

4. Operación flexible

Soporta manual + motor + control remoto

5. Cumplimiento de estándares

Cumple totalmente con los requisitos GB/IEC

6. Probado en proyectos reales

Aplicado en parques eólicos, subestaciones, sistemas ferroviarios.

Algunos tipos principales de mecanismos operativos en las RMU

Las RMU modernas tienen muchos tipos según su función y los componentes o combinación de componentes que contienen. Esta clasificación funcional se representa comúnmente mediante códigos de letras como C, V y G. Cada tipo tiene funciones completas e independientes para satisfacer las demandas operativas únicas de sus respectivas unidades principales de anillo.

Mecanismo "C" (La Unidad de Entrada/Salida):La función principal de un mecanismo de operación tipo "C" se utiliza para la unidad de línea entrante o saliente. La unidad de línea entrante es el punto donde el cable de la subestación primaria ingresa a la RMU. Esta unidad es esencialmente un interruptor de carga. Su función principal es conmutar la corriente de carga y, de manera crítica, generar (cerca de) una falla. El mecanismo operativo tipo C es robusto y confiable para esta capacidad de generar fallas. Su funcionamiento suele ser una función de tres posiciones (ENCENDIDO, APAGADO y TIERRA en el lado del cable), con fuertes enclavamientos mecánicos para garantizar un funcionamiento seguro. Los procedimientos operativos y de carga de este mecanismo operativo se aplican al control del interruptor de carga de un mecanismo "C".

Mecanismo "V" (La Unidad Disyuntor):El mecanismo en "V" está dedicado a la función de disyuntor, que se usa más comúnmente para proteger un transformador (la función "T-off" o interruptor de fusible). A diferencia de un simple interruptor de carga, un disyuntor debe poder conectar y desconectar corrientes de falla. Por tanto, el mecanismo en "V" es un dispositivo de alta energía y alta velocidad. Casi siempre se trata de un mecanismo accionado por resorte que almacena energía tanto para el cierre como para el disparo, asegurando que la velocidad de apertura sea independiente del operador. Esto le permite interrumpir de forma fiable altas corrientes de cortocircuito. El mecanismo también está diseñado para integrarse con relés de protección y puede presentar capacidades de recierre automático. Este mecanismo operativo tipo V tiene una vida útil a largo plazo de más de 10.000 operaciones.

Mecanismo "G" (El Seccionador/Seccionador de Tierra):La función principal de un mecanismo operativo tipo "G" es operar el interruptor de puesta a tierra que se usa para seguridad y aislamiento. Este mecanismo operativo proporciona una conexión a tierra visible y verificable en el lado del cable de un circuito para una operación segura para el trabajador. En consecuencia, el mecanismo operativo tipo "G" no se usa para establecer o interrumpir la corriente de carga en general. Su funcionamiento está estrictamente entrelazado con el mecanismo asociado "C" o "V"; el mecanismo "G" sólo se puede cerrar (poniendo a tierra el circuito) cuando se confirma que el interruptor principal o disyuntor está en la posición APAGADO. Este enclavamiento es una característica de seguridad fundamental para evitar daños catastróficos.

Instrucciones operativas

Estos dispositivos pueden operarse manualmente durante la puesta en servicio o el mantenimiento, o eléctricamente durante el funcionamiento normal. El proceso de operación generalmente se indica mediante luces indicadoras mecánicas e interruptores auxiliares. El siguiente es el procedimiento operativo para el mecanismo de operación del disyuntor-seccionador eléctrico RMU de 11 kV.

A. Almacenamiento de energía (carga)

Antes de cualquier operación de cierre se debe "cargar" el mecanismo.

Carga manual

Instale un mecanismo operativo fijo en la unidad principal del anillo y luego inserte la manija dedicada del mecanismo en el eje operativo, que generalmente se encuentra en la parte inferior derecha del mecanismo operativo. Gire el mango en el sentido de las agujas del reloj hasta que escuche un sonido claro de "clic".

Carga manual

Instale un mecanismo operativo fijo en la unidad principal del anillo y luego inserte la manija del mecanismo en el eje operativo, que generalmente se encuentra en la parte inferior derecha del mecanismo operativo. Gire el mango en el sentido de las agujas del reloj hasta que escuche un sonido claro de "clic". Este sonido indica que el resorte de cierre del mecanismo operativo ha sido completamente apretado y bloqueado en su lugar. La luz indicadora de "cargado" en el mecanismo operativo indica que la carga está completa.

Carga eléctrica

Si el mecanismo operativo está equipado con un motor, cuando se enciende el mecanismo operativo, el motor cargará automáticamente el resorte de cierre. El circuito del motor está diseñado para cortarse una vez que los resortes estén completamente tensados, dejando el mecanismo en un estado "listo para cerrar".

B. Cierre operativo

Una vez cargado el mecanismo, se puede cerrar el disyuntor.

Cierre manual

Este propósito se logrará presionando el botón "I" o verde. Esta operación liberará el resorte de cierre de bloqueo, cerrará rápidamente los contactos del disyuntor y completará la conexión del circuito principal. En la unidad principal del anillo de media tensión, el botón en sí puede adoptar un diseño de dos partes.

el botón real en el mecanismo y el botón blindado independiente instalado en la puerta del gabinete para mejorar la seguridad y proporcionar un nivel de protección.

Cierre electrico

Energizando electroimán de cierre para mando de cierre remoto. El pistón del electroimán liberará inmediatamente el bloqueo de cierre, consiguiendo el mismo efecto que un pulsador manual. Después del cierre, el mecanismo de operación comenzará automáticamente a comprimir el resorte de apertura, preparándose para el futuro disparo del disyuntor.

C. Operación de apertura

Interrumpir el flujo de corriente disparando el disyuntor.

Apertura Manual

Liberando los resortes de apertura precomprimidos presionando los gatillos "O" o botón rojo. Los contactos móviles serán separados por los impulsores de energía almacenada, luego el arco se extinguirá y el circuito se aislará rápidamente.

Apertura Eléctrica

El solenoide de disparo en derivación (apertura) se activa mediante una señal de disparo remoto. Este solenoide liberará inmediatamente el pestillo de apertura, lo que hará que el interruptor se abra con la misma velocidad y confiabilidad que una operación manual.

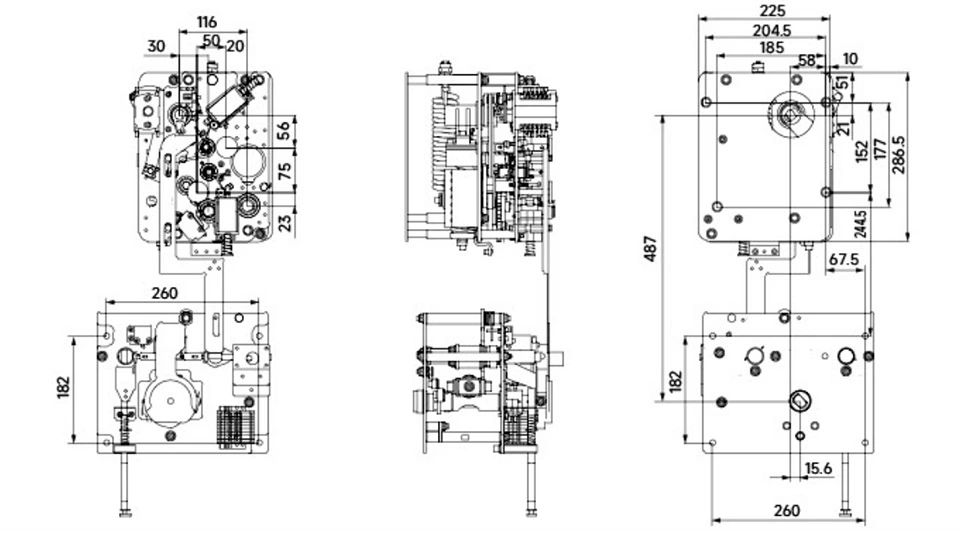

Apariencia y dimensiones

¿Por qué elegir Cotenele?

1.Fabricante original con sede en China (no comerciante)

2. Instalación de producción de 30.000㎡

3. Certificación ISO9001 / ISO14001 / ISO45001

4. Múltiples tecnologías patentadas

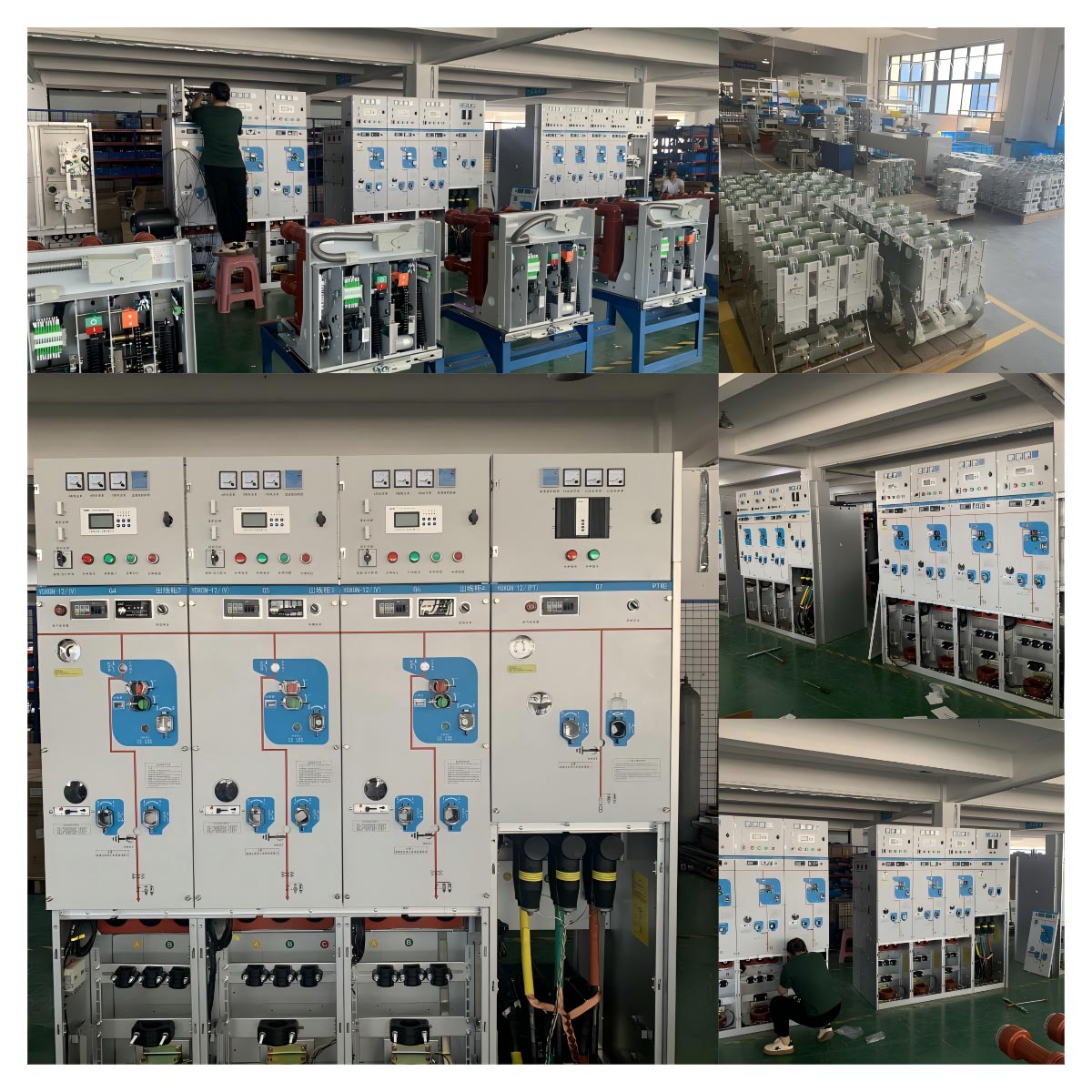

5. Cooperación a largo plazo con las compañías eléctricas.
