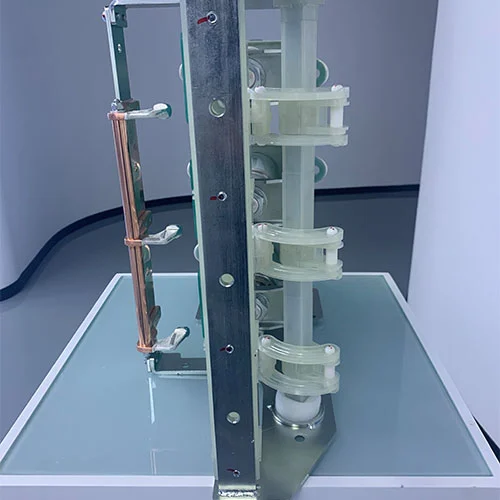

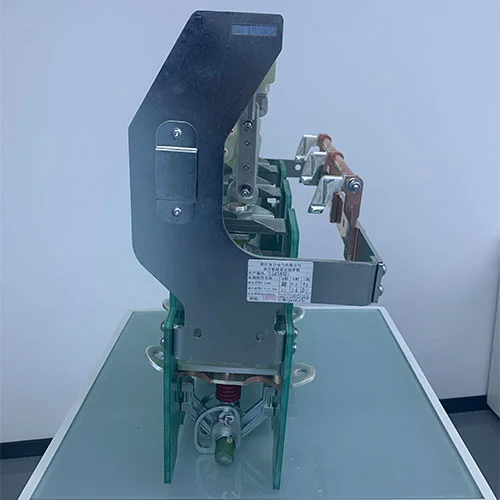

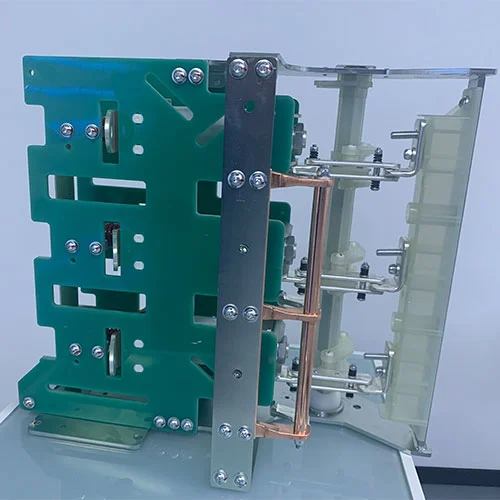

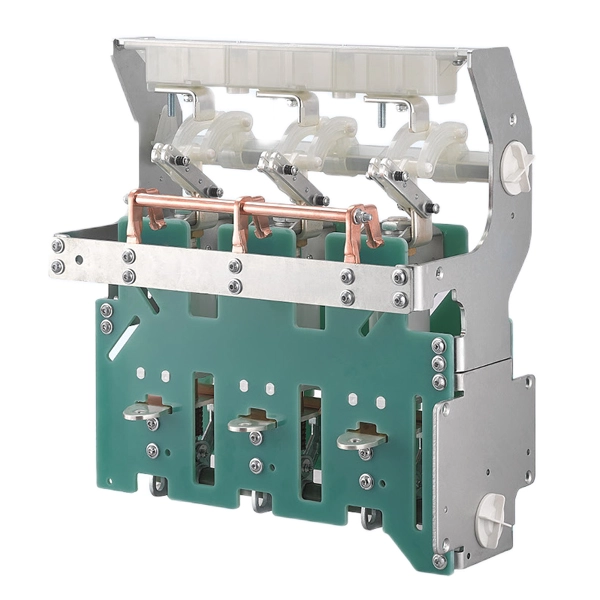

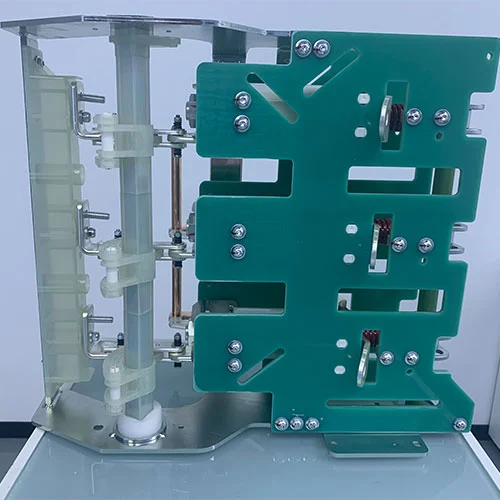

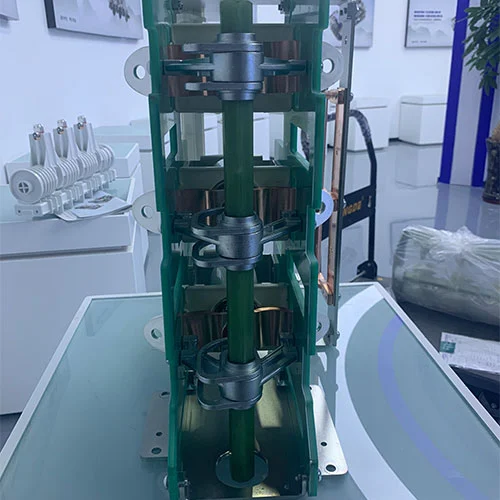

Seccionador de disyuntor de vacío de unidad principal de anillo de 11KV

Una unidad principal en anillo es un equipo eléctrico compacto con características como tamaño compacto, funciones flexibles y funcionamiento confiable. Una aparamenta respetuosa con el medio ambiente es una aparamenta que utiliza aire seco o nitrógeno como medio aislante. Su principal ventaja es que se trata de gas SF6 gratuito, lo que favorece más la protección del medio ambiente. El disyuntor seccionador en vacío de unidad principal de anillo de 11 KV serie KDV-12D/630-20-S producido por Cotenele Company, que integra interruptores de aislamiento, es el componente central de estos dos tipos de aparamenta de media tensión. La corriente soportada de corta duración de este dispositivo del circuito principal del disyuntor en vacío cumple con 20 kA (4 s) y 25 kA (3 s), la vida mecánica del disyuntor es 10000 veces mayor y la vida mecánica de el interruptor de aislamiento es 3000 veces. La corriente soportada a corto plazo del interruptor de puesta a tierra alcanza los 20 kA (4 s) y la vida mecánica es 3000 veces mayor.

Modelo y significado

Características del producto de los disyuntores de vacío

Los disyuntores de vacío son los componentes principales de las RMU de media tensión y de los tableros de distribución ecológicos; se prefieren en las redes de distribución de energía modernas debido a su excelente rendimiento y beneficios ambientales:

Enfriamiento de arco superior:La tecnología central del VCB se basa principalmente en su interruptor de vacío. Cuando la superficie de contacto se separa, el arco generado se extinguirá casi instantáneamente durante el enfriamiento y la recondensación de partículas metálicas ionizadas en un ambiente de vacío. Este proceso es extremadamente rápido y eficiente, lo que resulta en un desgaste mínimo en la superficie de contacto.

Prácticamente sin mantenimiento:A diferencia de los disyuntores que utilizan petróleo o gas como medio aislante, los VCB no tienen ningún medio de extinción de arco. Esto reduce en gran medida el trabajo de mantenimiento, los costos de mano de obra y las interrupciones del servicio, lo que lo hace altamente rentable.

Operación ecológica:Los VCB funcionan sin utilizar hexafluoruro de azufre (SF₆) como medio aislante. Esto es muy amigable para la protección del medio ambiente y se alinea con el concepto de sostenibilidad global.

Tamaño compacto y pequeño:La construcción del disyuntor de vacío es simple y compacta, y ocupa menos espacio, lo que simplifica la instalación en entornos con espacio limitado, como subestaciones, plantas industriales y edificios comerciales.

Alta resistencia mecánica y eléctrica:Los VCB son excepcionalmente duraderos y pueden soportar operaciones de conmutación frecuentes sin degradarse, lo que garantiza confiabilidad a largo plazo para aplicaciones exigentes.

Características del producto de los interruptores-seccionadores

Un seccionador tiene características de versatilidad y seguridad, disponibles para adaptarse a diversas aplicaciones:

Capacidad de ruptura de carga:La función principal del interruptor de aislamiento es encender y apagar de forma segura las corrientes de carga, proporcionando un medio confiable de control del circuito.

Aislamiento visible:Una función principal del interruptor aislador es garantizar la seguridad del personal que realiza el mantenimiento al proporcionar un espacio visible en el circuito.

Robusta resistencia a cortocircuitos:Tienen una robustez de alto nivel de fallo que puede soportar las tensiones térmicas y mecánicas de altas corrientes de cortocircuito durante un tiempo limitado.

Opciones de aislamiento dual:

Desconectores por interruptor aislados en aire:Esta opción es rentable. Esta solución es adecuada para aplicaciones como seccionamiento de cables, conmutación de transformadores y circuitos de motores. Se pueden integrar con fusibles para mejorar la protección del transformador y se utilizan en aplicaciones de minería y aparamenta encapsulada en metal.

Interruptores-seccionadores aislados en gas:Este tipo de seccionador utiliza tecnología SF6 de presión sellada o libre de SF6. Tiene un alto rendimiento y una larga vida operativa, dentro de un tamaño extremadamente compacto, adecuado para instalaciones en espacios compactos.

¿Cuáles son las ventajas de esta combinación?

El disyuntor-seccionador en vacío de unidad principal en anillo de 11 kV es un componente central de las unidades principales en anillo o de aparamenta respetuosa con el medio ambiente y tiene muchas ventajas:

Funcionalidad y seguridad combinadas

Esta integración crea una unidad completa de conmutación y protección. Por lo general, el VCB maneja todas las interrupciones automáticas de fallas, mientras que el interruptor de aislamiento integrado con el disyuntor de vacío proporciona un punto de aislamiento visible y verificable para un mantenimiento seguro, satisfaciendo las normas de seguridad más estrictas.

Espacio y rentabilidad

La combinación de estos dos componentes principales para formar un componente independiente minimizará el tamaño total del tablero. Esto puede reducir el espacio del panel y simplificar el cableado interno y las conexiones de las barras colectoras, y reducirá los costos de instalación.

Seguridad operativa mejorada

La solución de combinación de estos dos componentes cuenta con enclavamientos mecánicos que evitan operaciones inseguras. Por ejemplo, el enclavamiento puede garantizar que el seccionador no se pueda abrir cuando el VCB esté transportando corriente, lo que garantizará la seguridad tanto de los equipos como de los operadores.

Mantenimiento simplificado

Cuando tanto el disyuntor de vacío como los seccionadores están integrados en un componente completo, están cerrados y unidos mecánicamente, la operación de mantenimiento será más sencilla. El trabajador de mantenimiento puede aislar de forma segura el circuito mediante el seccionador y confirmar que el VCB también está abierto para desenergizar el sistema de energía.

Longevidad del sistema mejorada

La combinación del disyuntor de vacío y el interruptor aislador optimiza todo el proceso de protección y conmutación, reduciendo la operación innecesaria en cada componente individual y contribuyendo a la confiabilidad y durabilidad a largo plazo de la RMU y de todo el sistema de distribución de energía.

Parámetros técnicos

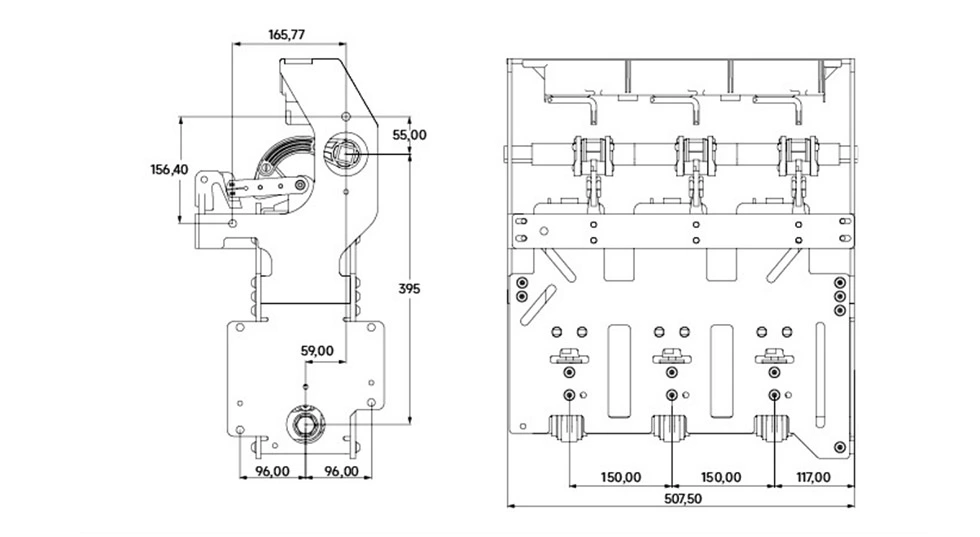

Apariencia y dimensiones

Preguntas frecuentes

P1: ¿Ofrecen el servicio OEM/ODM?

R: Sí, brindamos servicio OEM/ODM según sus requisitos, también podemos diseñar los dibujos de ingeniería. La placa de identificación o la marca registrada pueden completar la información de su empresa que usted proporciona, además, puede postularse para ser nuestro agente de su distrito o país.

P2: ¿Proporcionan muestras? ¿La muestra es gratuita?

R: Sí, podemos proporcionar algunas muestras gratuitas de los componentes de los tableros de distribución, pero no podemos proporcionar los equipos completos, como RMU o tableros de distribución, y la tarifa de envío debe correr a cargo de ustedes.

P3: ¿Dónde está ubicada su fábrica?

R: Nuestra fábrica está ubicada en la ciudad de Wenzhou, provincia de Zhejiang, China. La dirección detallada es el Edificio 6, No. 555 Liule Road, ciudad de Liushi, ciudad de Yueqing, ciudad de Wenzhou, provincia de Zhejiang, este sitio está a solo 20 km del aeropuerto de Wenzhou Longwan. Si viene a Whenzhou, infórmenos, lo recogeremos en el aeropuerto de Longwan.

P4: ¿Puedo visitar su empresa para una inspección?

R: Por supuesto, damos una calurosa bienvenida a su visita.

P5: ¿cuál es el voltaje nominal más alto y la corriente nominal más alta para su producto?

R: Nuestro producto tiene un voltaje nominal máximo de 40,5 kv y una corriente nominal máxima de 3150 A.

P6: ¿Qué es un disyuntor-seccionador en vacío de unidad principal de anillo de 11 kV?

R: Es un componente central de una unidad principal en anillo (RMU) de media tensión que integra un disyuntor de vacío (VCB) y un seccionador. Se utiliza en sistemas de distribución de energía para lograr control de interruptores, protección contra fallas y operaciones de aislamiento seguro, y es adecuado para escenarios industriales, de distribución de energía urbana, energía eólica y fotovoltaica.

Garantía de calidad y servicio postventa

1.Ofrecemos orientación técnica por vídeo remoto y formación gratuita. Se ofrece mantenimiento gratuito dentro de un año de funcionamiento del producto; El mantenimiento pagado está disponible después de un año.

2.2. Respondemos rápidamente a las necesidades del cliente, respondiendo por teléfono o correo electrónico en el plazo de una hora.

3. Brindamos servicios de consultoría a largo plazo para resolver los problemas técnicos de los clientes en cualquier momento.

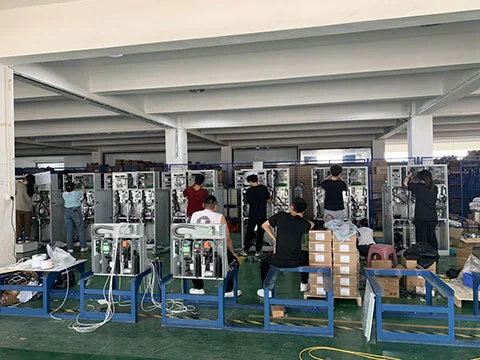

Taller de producción

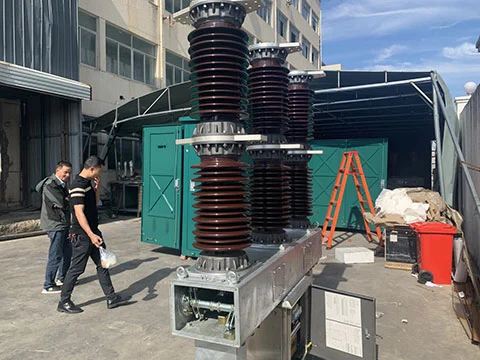

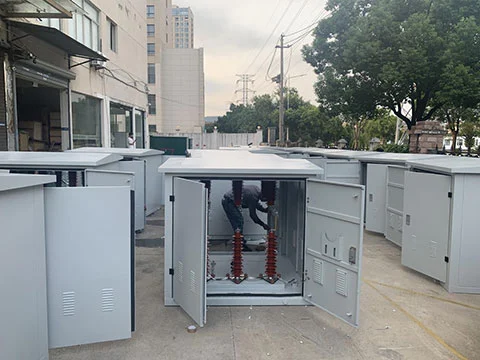

Mostrar productos
