Mecanismo de aislamiento del disyuntor del dispositivo de distribución de 11KV MV

Los mecanismos de aislamiento de disyuntores de aparamenta de media tensión de 11 kV son esenciales para la seguridad operativa y la confiabilidad de las aparamentas de media tensión, en particular las unidades principales en anillo (RMU). Las RMU son dispositivos de conmutación compactos y encapsulados en metal que se utilizan ampliamente en redes de distribución de energía para proporcionar conmutación, protección y aislamiento confiables.

Dentro de estos cuadros, dos mecanismos funcionan juntos pero tienen diferentes propósitos:

Mecanismo de operación del disyuntor: interrumpe activamente las corrientes de carga y falla.

Mecanismo de aislamiento: garantiza pasivamente la seguridad del personal al proporcionar un aislamiento eléctrico visible y confiable.

El funcionamiento entrelazado entre estos mecanismos garantiza tanto la protección del equipo como la seguridad humana, lo que los hace indispensables en aplicaciones industriales y de servicios públicos.

Modelo de producto

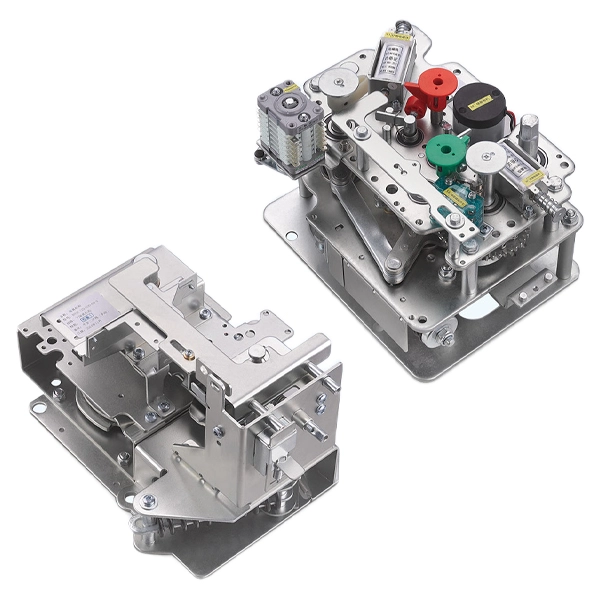

Componentes del mecanismo operativo.

El mecanismo de aislamiento del disyuntor de la aparamenta de media tensión (MT) de 11 kV es un componente crítico que se utiliza en unidades principales de anillo (RMU) de media tensión (MT) y sistemas de aparamenta ecológicos. Integra mecanismos operativos de disyuntores y mecanismos de aislamiento, lo que garantiza un control de energía confiable, protección contra fallas y operaciones de mantenimiento seguras.

¿Qué es el mecanismo operativo de un disyuntor?

El mecanismo de operación del disyuntor se utiliza generalmente para controlar el disyuntor principal en las RMU de media tensión o en aparamentas ecológicas. La función principal del mecanismo de operación es facilitar la apertura y el cierre de los contactos del interruptor (a menudo interruptores en vacío) para manejar las corrientes de carga y, fundamentalmente, interrumpir las corrientes de falla (cortocircuitos).

Funcionalidad

Debe ser capaz de generar, transportar y cortar corrientes en condiciones normales y anormales. Cuando ocurre una falla, este mecanismo de operación del disyuntor de vacío debe funcionar para eliminar la falla y proteger el equipo aguas abajo en milisegundos.

Almacenamiento de energía

La diferencia con un interruptor manual simple es que el mecanismo de operación del interruptor de vacío depende de la energía almacenada para lograr el movimiento de alta velocidad requerido para la interrupción del arco. Este mecanismo de almacenamiento de energía generalmente se logra mediante mecanismos cargados por resorte (que pueden cargarse manualmente o mediante un pequeño motor) o actuadores magnéticos. La energía se almacena lentamente durante varios segundos pero se libera instantáneamente cuando el mecanismo recibe la orden.

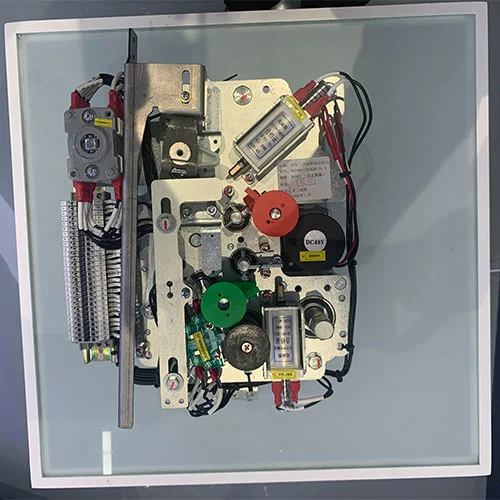

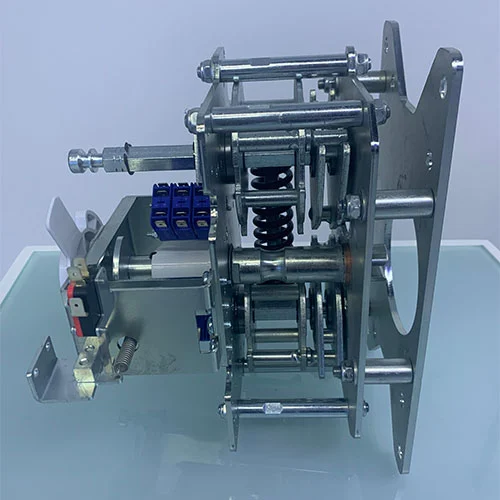

Componentes

Un mecanismo típico incluye resortes de cierre, resortes de apertura, un motor de carga, solenoides de disparo y cierre y una compleja conexión de levas y ejes. Está diseñado para miles de operaciones a lo largo de su vida.

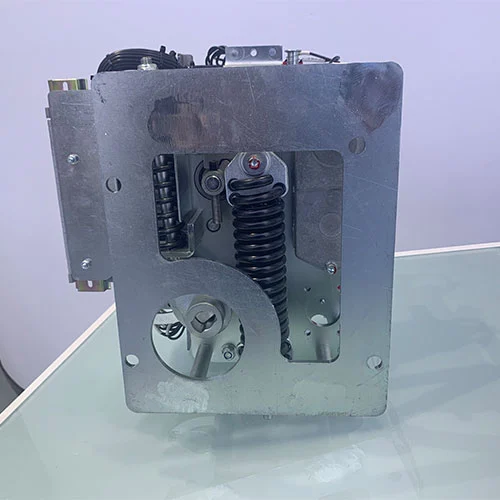

¿Qué es un mecanismo de aislamiento?

El Mecanismo de Aislamiento gobierna el funcionamiento del seccionador (aislador) y del seccionador de tierra integrado. A diferencia de un disyuntor, su propósito no es interrumpir la corriente sino proporcionar condiciones de trabajo seguras para el personal de mantenimiento.

Funcionalidad

Su trabajo principal es crear un aislamiento galvánico visible y confiable entre un circuito desenergizado y la fuente de energía activa. El mecanismo de operación del interruptor-seccionador en las RMU de media tensión o celdas ecológicas generalmente también integra un seccionador de tierra, que conecta el circuito aislado a tierra. Este paso descarga cualquier carga capacitiva atrapada y protege contra retroalimentación accidental de otras fuentes.

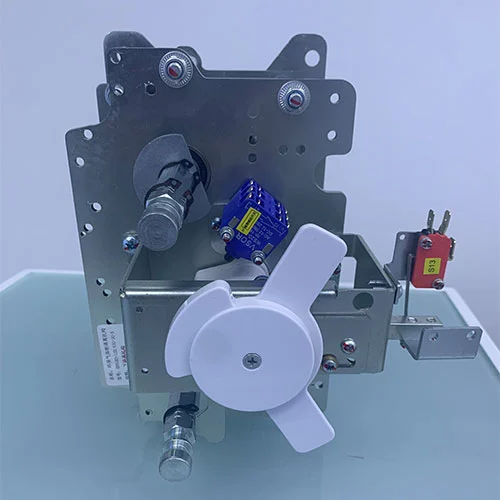

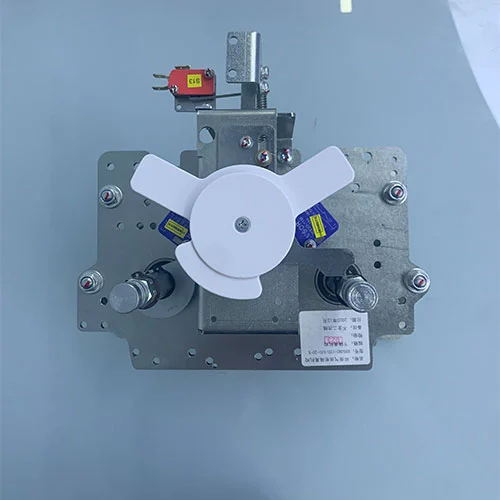

Operación

Estos mecanismos de operación del interruptor de aislamiento se operan manual y eléctricamente mediante una manija externa insertada en el panel frontal del tablero. La manija hace girar ejes operativos conectados a un sistema de palancas y levas, que mueven los contactos aisladores.

Característica clave de seguridad

El mecanismo de aislamiento funciona a una velocidad manual relativamente lenta o directamente eléctrica y no tiene capacidad de extinción de arco. Por lo tanto, está estrictamente prohibido abrirlo mientras el dispositivo está cargado. Depende de las propiedades aislantes del medio circundante (aire o gas SF6) para mantener el aislamiento una vez abierto.

Principales diferencias entre los dos mecanismos

Principio de funcionamiento de la combinación de estos dos mecanismos de operación: Enclavamiento para seguridad

El funcionamiento seguro de una unidad principal en anillo (RMU) se basa en un estricto enclavamiento mecánico entre el mecanismo del disyuntor y el mecanismo de aislamiento. Nuestro mecanismo de aislamiento de disyuntor de aparamenta de media tensión de 11 kV debe realizarse estrictamente de acuerdo con una secuencia predeterminada y de acuerdo con las reglas fundamentales de seguridad eléctrica.

El siguiente flujo de trabajo de mantenimiento de cortes de energía del alimentador demuestra su sinergia:

Abre el disyuntor

cuando el operador envía un comando de disparo, el mecanismo de operación del disyuntor liberará la energía almacenada del resorte y abrirá los contactos del disyuntor, luego la corriente de carga se interrumpirá de manera segura. El circuito está desenergizado pero aún no es seguro en este momento, porque todavía existe una conexión eléctrica sólida al suministro.

Abrir el aislador

Ahora el sistema de enclavamiento libera el bloqueo mecánico del mecanismo de aislamiento después de detectar que el disyuntor está abierto. El operador inserta la manija y gira el eje para abrir el aislador. Esta acción creará un espacio físico de aire entre la barra colectora activa y el circuito aguas abajo, lo que establecerá un aislamiento visible.

Cerrar el interruptor de tierra

Luego, el operador utiliza la misma interfaz (o una separada) para activar el seccionador de tierra a través de su mecanismo dedicado. Esto conecta la parte aguas abajo del circuito directamente al potencial de tierra, garantizando que cualquier carga residual se descargue de forma segura.

Estado final seguro

El disyuntor está abierto, el aislador está abierto y el interruptor de tierra está cerrado. Los enclavamientos mecánicos garantizan que la puerta del armario no se pueda abrir a menos que se confirme que el seccionador de tierra está cerrado. Por el contrario, este sistema interconectado impedirá físicamente que el disyuntor se cierre a menos que el interruptor de aislamiento esté completamente cerrado y el interruptor de puesta a tierra esté en estado abierto. Esto forma una cadena de seguridad irrompible.

El mecanismo disyuntor actúa como un protector activo, gestionando la energía de la red eléctrica. El mecanismo de aislamiento actúa como un bloqueo de seguridad pasivo, garantizando la seguridad del personal directivo. Juntos formarán un sistema integral, en el que la protección de alta velocidad se equilibra con una seguridad absoluta y reforzada mecánicamente.

Instrucciones de operación

Operación de carga:Antes de que pueda llevarse a cabo cualquier acción de cierre, primero se debe cargar el mecanismo para almacenar la energía necesaria. Para la carga manual, inserte la manija dedicada en el eje de operación ubicado en el lado inferior derecho del mecanismo y gírelo en el sentido de las agujas del reloj. Continúe girando hasta que escuche un "clic" distintivo, que indica que la carga se ha completado; en este momento, el eje indicador de carga habrá accionado el microinterruptor hasta su posición de cierre total. Para la carga eléctrica, simplemente aplique energía al mecanismo y el motor funcionará automáticamente para almacenar energía. Una vez que la batería esté completamente cargada, el circuito del motor se cortará, mientras que el dispositivo mecánico permanecerá en modo de espera, y la energía almacenada se retendrá hasta que se reciba la orden de apagado. Antes de confiar en la operación de carga eléctrica, es necesario asegurarse de que todas las líneas auxiliares estén conectadas correctamente.

Operación de Cierre:Con el mecanismo cargado exitosamente, el disyuntor se puede cerrar para completar el circuito principal. Para cerrar manualmente, presione firmemente el botón verde; esta acción libera instantáneamente la energía de cierre almacenada, lo que permite que el mecanismo una los contactos del disyuntor. Para el funcionamiento eléctrico, es necesario encender la alimentación para activar y cerrar la bobina electromagnética, que inmediatamente activará la acción y liberará el bloqueo mecánico. Luego, la energía almacenada se descarga, cerrando los contactos principales. Es importante señalar que durante este proceso, los resortes de apertura se tensan simultáneamente en preparación para un viaje futuro. Aunque el mecanismo puede comenzar a recargarse inmediatamente, la lógica de enclavamiento interno evitará que se ejecuten instrucciones de cierre posteriores hasta que se abra nuevamente el disyuntor.

Operación de apertura:Para interrumpir el circuito y desconectar el disyuntor es necesario accionar el mecanismo de apertura. Para el disparo manual, presione firmemente el botón rojo, que libera los pestillos que sujetan los resortes de apertura. La energía almacenada en estos resortes se liberará instantáneamente, impulsando al dispositivo a separar los contactos principales. Para operaciones de disparo eléctrico, el electroimán de disparo en derivación puede ser encendido y activado a través de relés de protección o comandos remotos; El electroimán se activará inmediatamente, liberando el bloqueo del resorte y obligando a los contactos a separarse. Esta operación puede cortar la corriente de forma segura y restaurar el disyuntor a la posición abierta, preparándolo para el siguiente ciclo de carga y cierre.

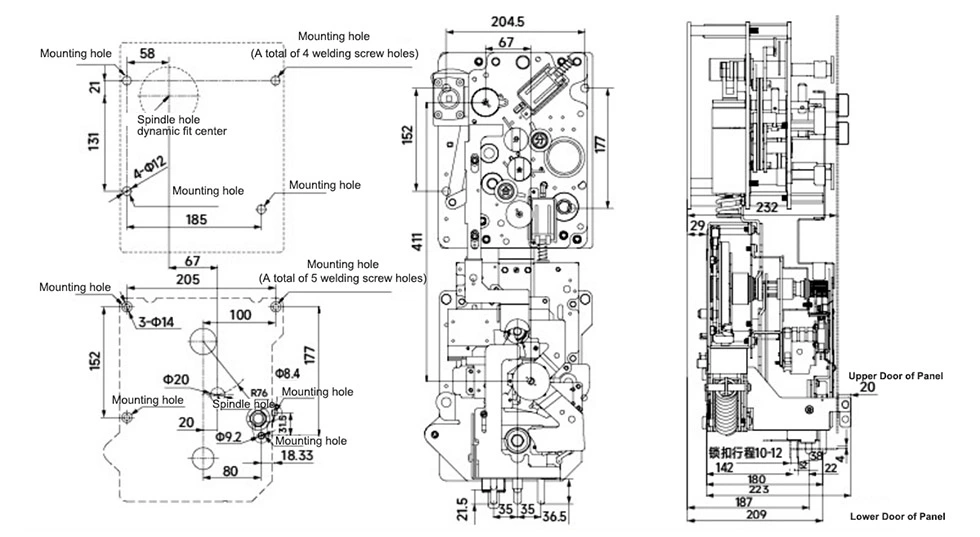

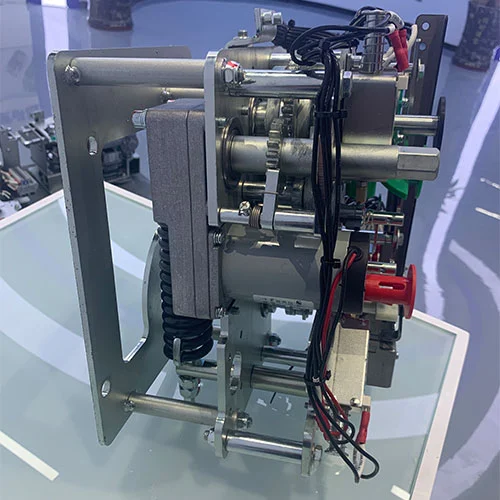

Apariencia y dimensiones
